SHIFT FORKS/HUBS/SLEEVES

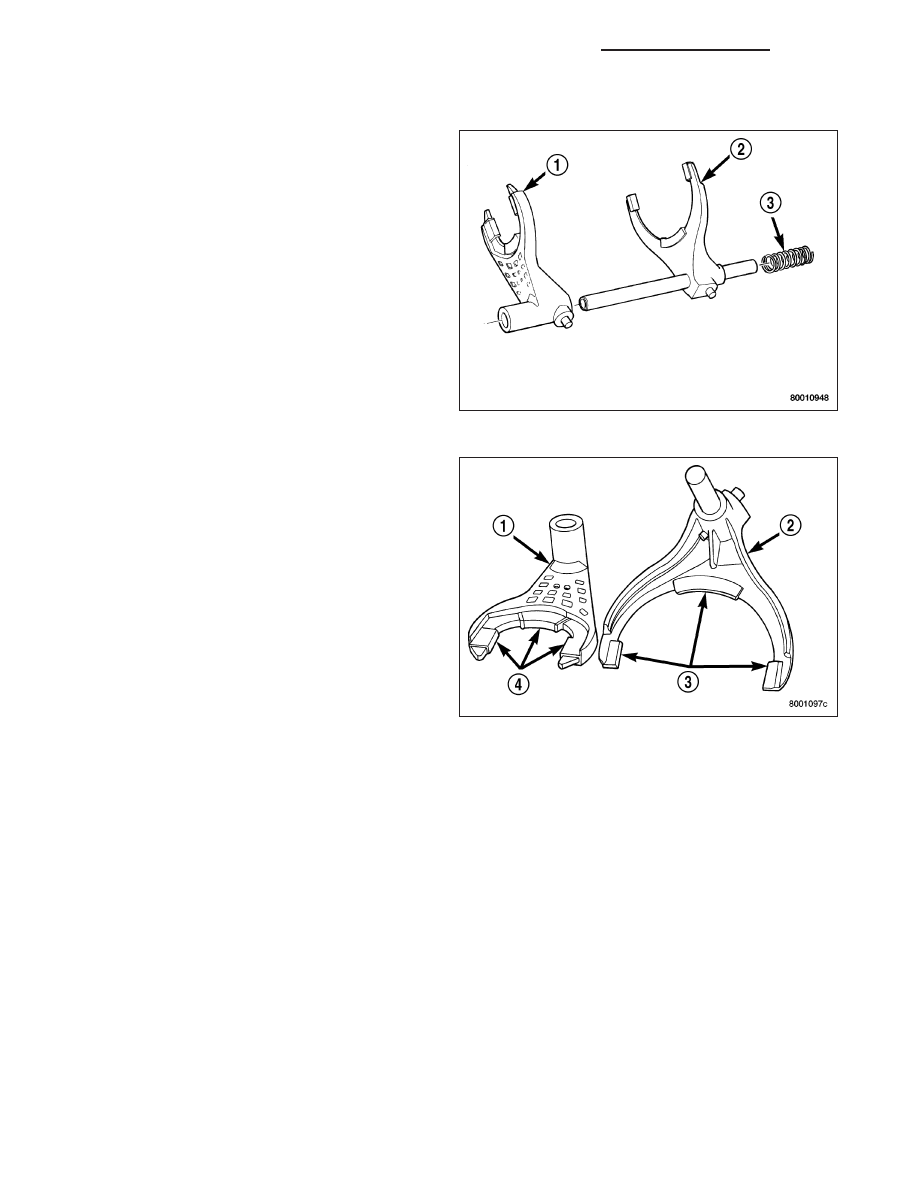

Check condition of the shift forks and mode fork shift
rail (2). Minor nicks on the shift rail can be smoothed
with 320-400 grit emery cloth.

Inspect the shift fork wear pads (3, 4). The mode fork
pads are serviceable and can be replaced if neces-
sary. The range fork pads are not serviceable. The
fork must be replaced as an assembly if the pads are
worn or damaged.

Check both of the sleeves for wear or damage, espe-
cially on the interior teeth. Replace the sleeves if wear
or damage is evident.

REAR RETAINER COMPONENTS

Inspect the retainer components. Replace the bearing if rough or noisy. Check the retainer for cracks or wear in the
bearing bore.

Inspect the retaining rings and washers. Replace any part if distorted, bent, or broken. Reuse is not recommended.

Inspect rear extension bushing. Replace if worn or scored.

DRIVE CHAIN

Examine the drive chain and shaft bearings. replace the chain if stretched, distorted, or if any of the links bind.
Replace the bearings if rough, or noisy.

21 - 1348

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

LOW RANGE ANNULUS GEAR

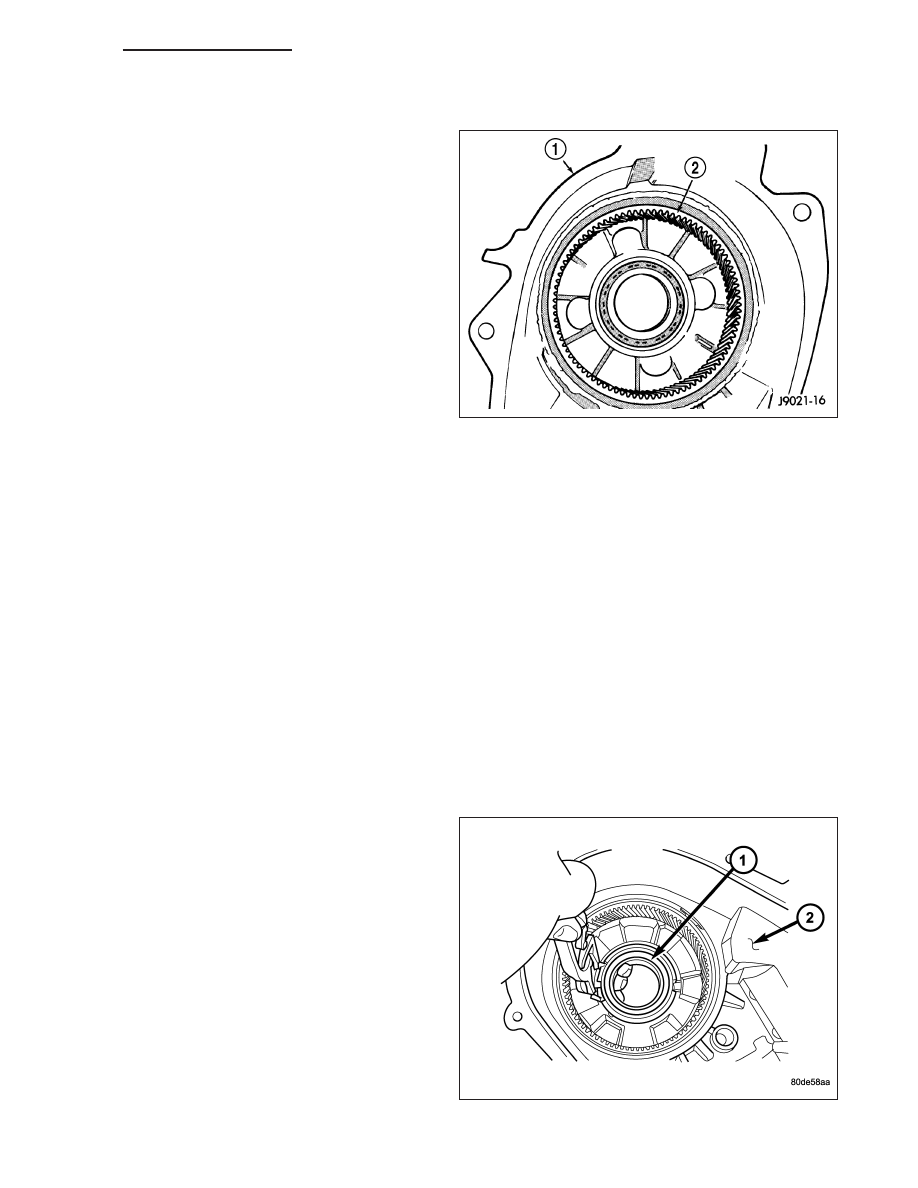

Inspect annulus gear (2) condition carefully. The gear
is only serviced as part of the front case. If the gear is
damaged, it will be necessary to replace the gear and
front case as an assembly. Do not attempt to remove
the gear.

FRONT CASE AND REAR CASE

Inspect the cases for wear and damage.

Check case condition. If leaks were a problem, look for gouges and severe scoring of case sealing surfaces. Also
make sure the front case mounting studs are in good condition.

Check the front case mounting studs and vent tube. The tube can be secured with Loctite™ 271 or 680 if loose.
The stud threads can be cleaned up with a die if necessary. Also check condition of the fill/drain plug threads in the
rear case. The threads can be repaired with a thread chaser or tap if necessary. Or the threads can be repaired with
Helicoil™ stainless steel inserts if required.

OIL PUMP/OIL PICKUP

Examine the oil pump pickup parts. Replace the pump if any part appears to be worn or damaged. Do not disas-
semble the pump as individual parts are not available. The pump is only available as a complete assembly. The
pickup screen, hose, and tube are the only serviceable parts and are available separately.

ASSEMBLY

BEARINGS AND SEALS

1. Remove the input shaft bearing (1) from the front

case (2) with suitable snap-ring pliers.

2. Transfer the retaining ring to the new bearing if

necessary and install the bearing into the front
case.

DR/DH

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

21 - 1349

3. Using Installer 6436 (2) and Handle C-4171 (3),

remove front output shaft bearing.

4. Start front output shaft bearing in case. Then seat

bearing with Handle C-4171 and Installer 6953.

5. Install front output shaft bearing retaining ring.

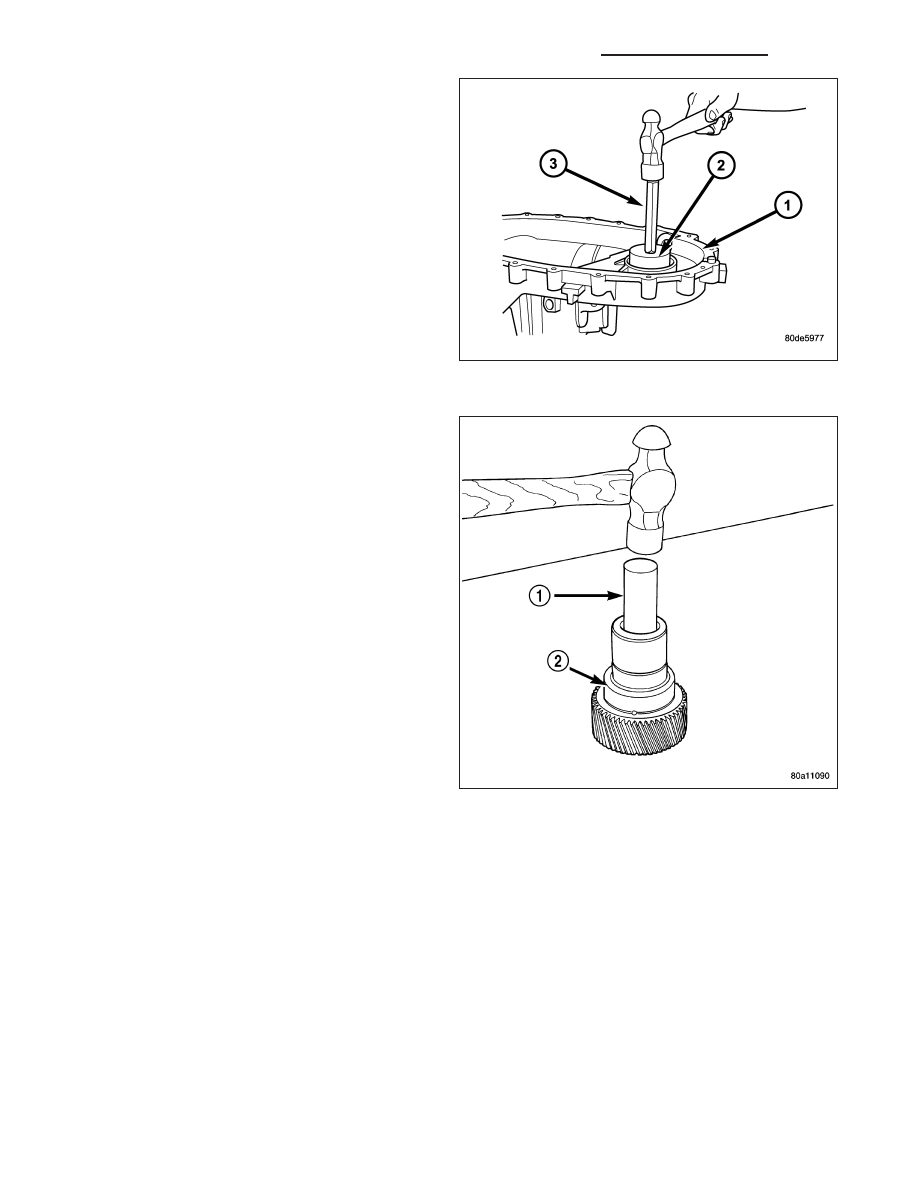

6. Remove input gear pilot bearing by inserting a suit-

ably sized drift (1) into the splined end of the input
gear (2) and driving the bearing out with the drift
and a hammer.

7. Install new pilot bearing with Remover/Installer

8684.

21 - 1350

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

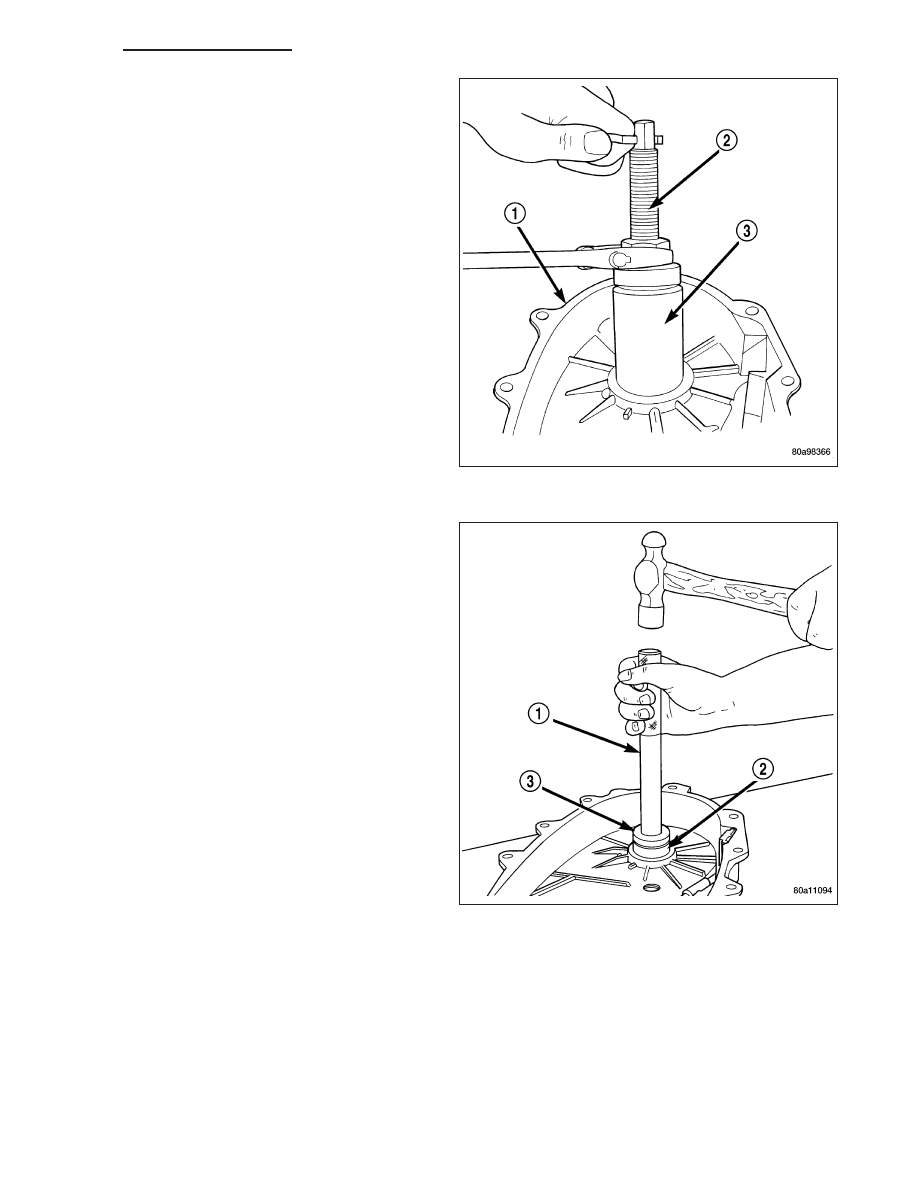

8. Remove the front output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and Cup
8148 (3).

9. Install new bearing with Tool Handle C-4171 (1)

and Installer 5066 (3).

DR/DH

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

21 - 1351
