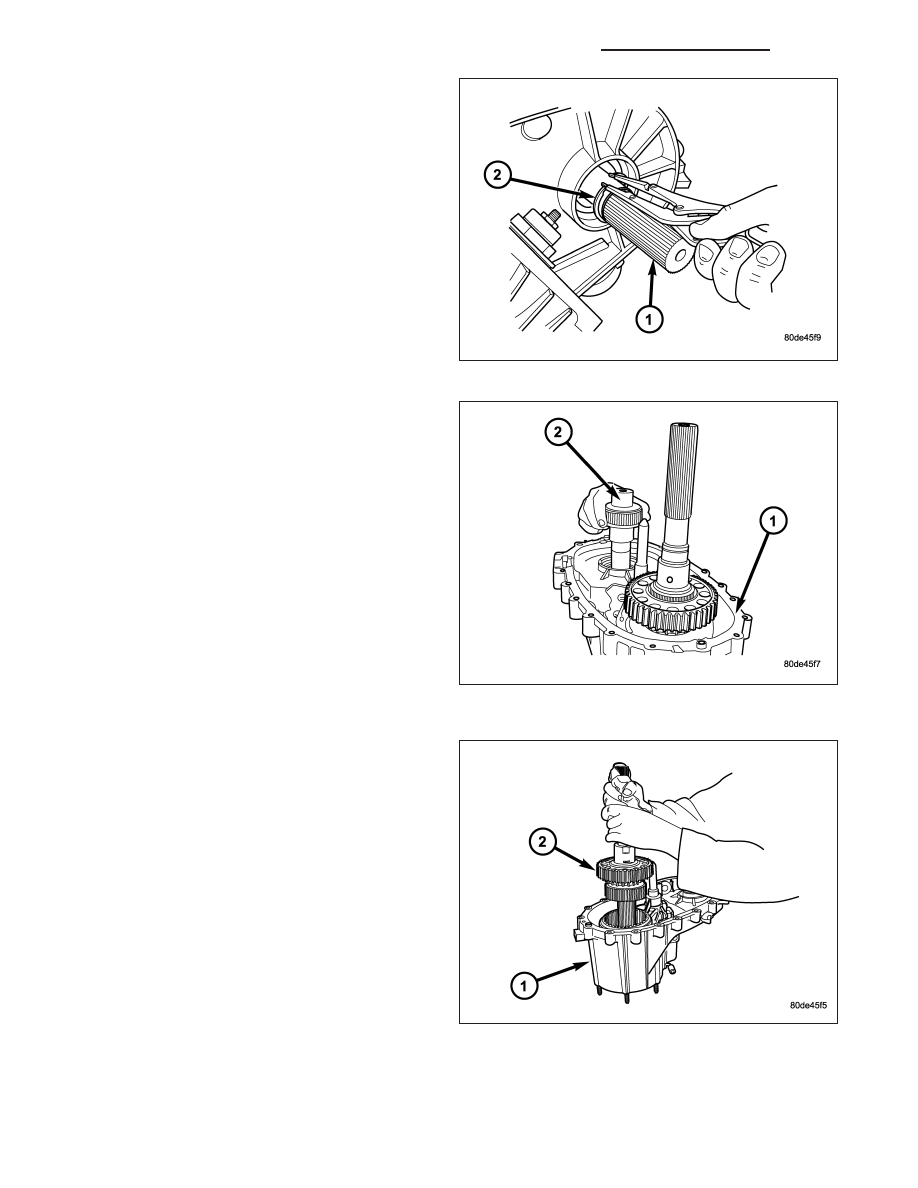

4. Remove the front output shaft (1) snap-ring (2).

5. Remove front output shaft (2) from bearing in the

front case (1).

6. Pull mainshaft assembly (2) out of input gear,

mode sleeve, and front case (1).

21 - 1340

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

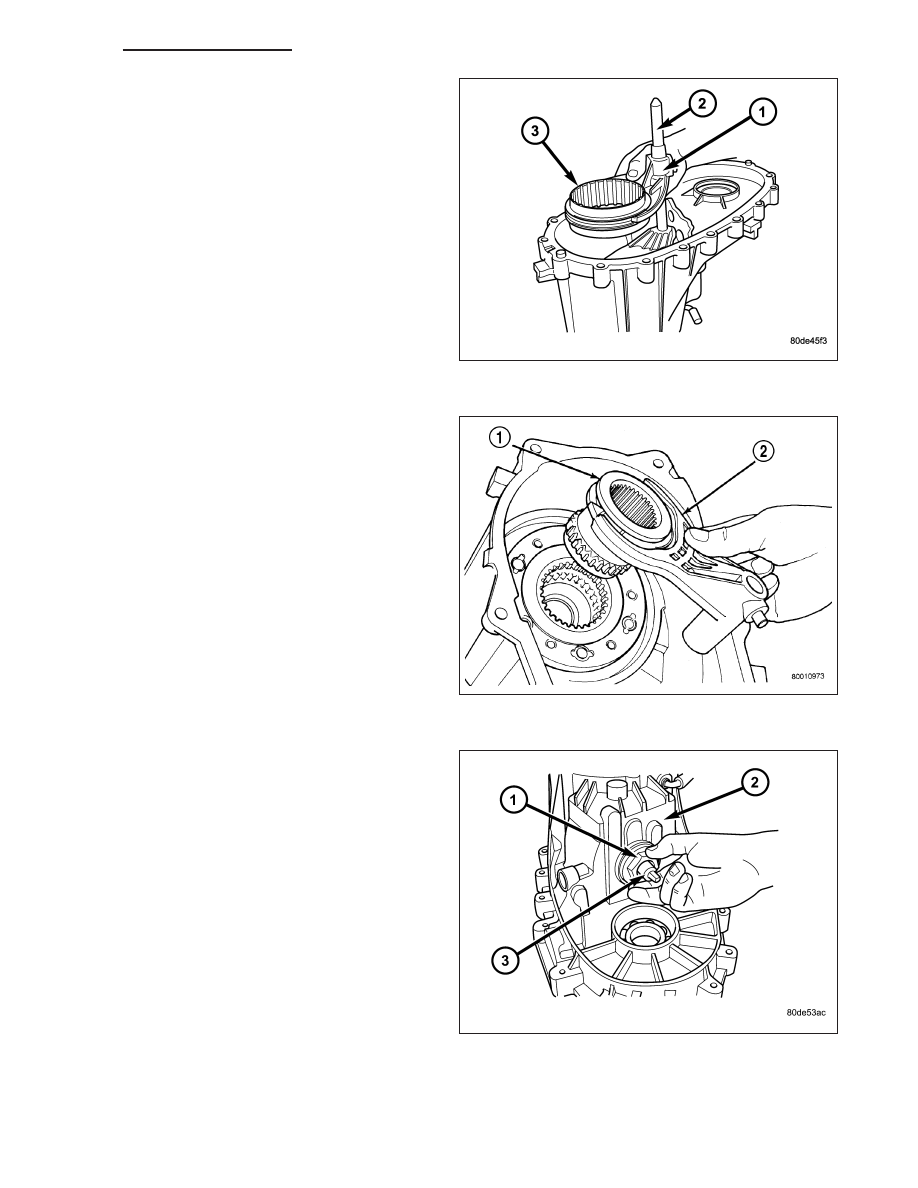

7. Remove mode fork (1), mode sleeve (3), and shift

rail (2) as assembly. Note which way the sleeve fits
in the fork (long side of sleeve goes to front).

8. Remove range fork retaining ring.

9. Remove range fork (2) and hub (1) as an assem-

bly. Note fork position for installation reference.

10. Remove the shift sector support (1).

DR/DH

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

21 - 1341

11. Remove shift sector (1).

MAINSHAFT

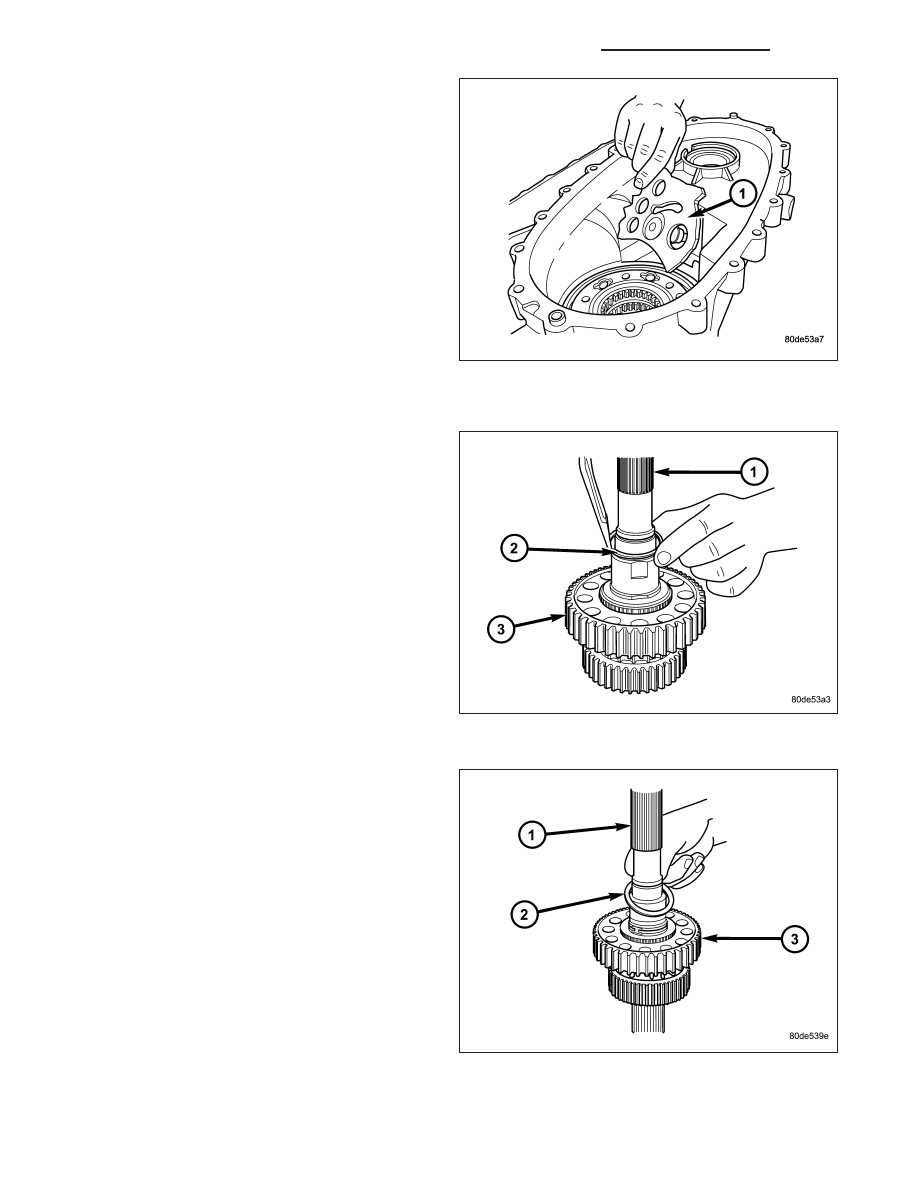

1. Remove the drive sprocket retaining ring (2) from

the output shaft (1).

2. Remove the drive sprocket (3) thrust washer (2)

from the output shaft (1).

21 - 1342

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

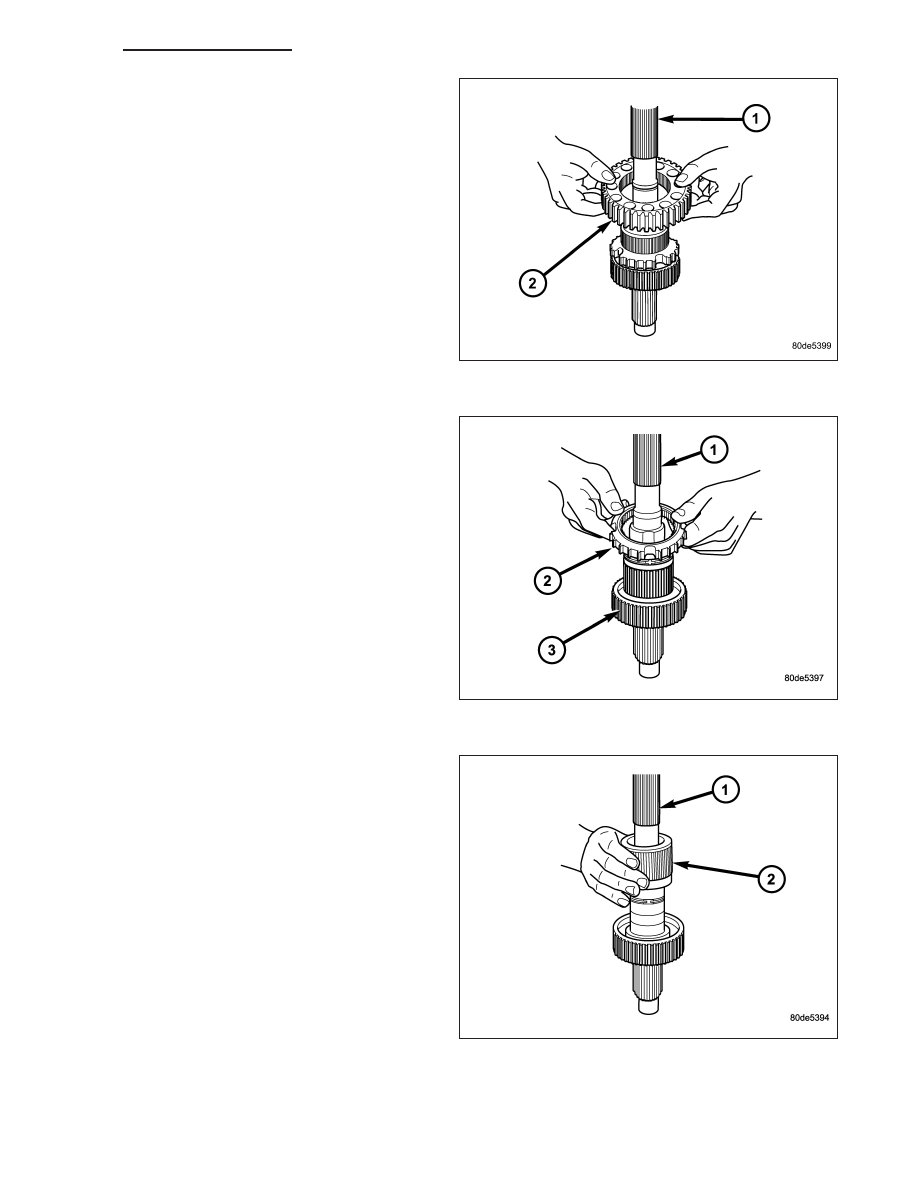

3. Remove drive sprocket (2) from the output shaft

(1).

4. Remove the clutch gear (2) from the output shaft

(1).

Remove the sprocket hub (2) from the output shaft
(1).

DR/DH

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

21 - 1343
