C2123–T-CASE/DIFFERENTIAL SWITCH SUPPLY VOLTAGE CIRCUIT HIGH (CONTINUED)

2.

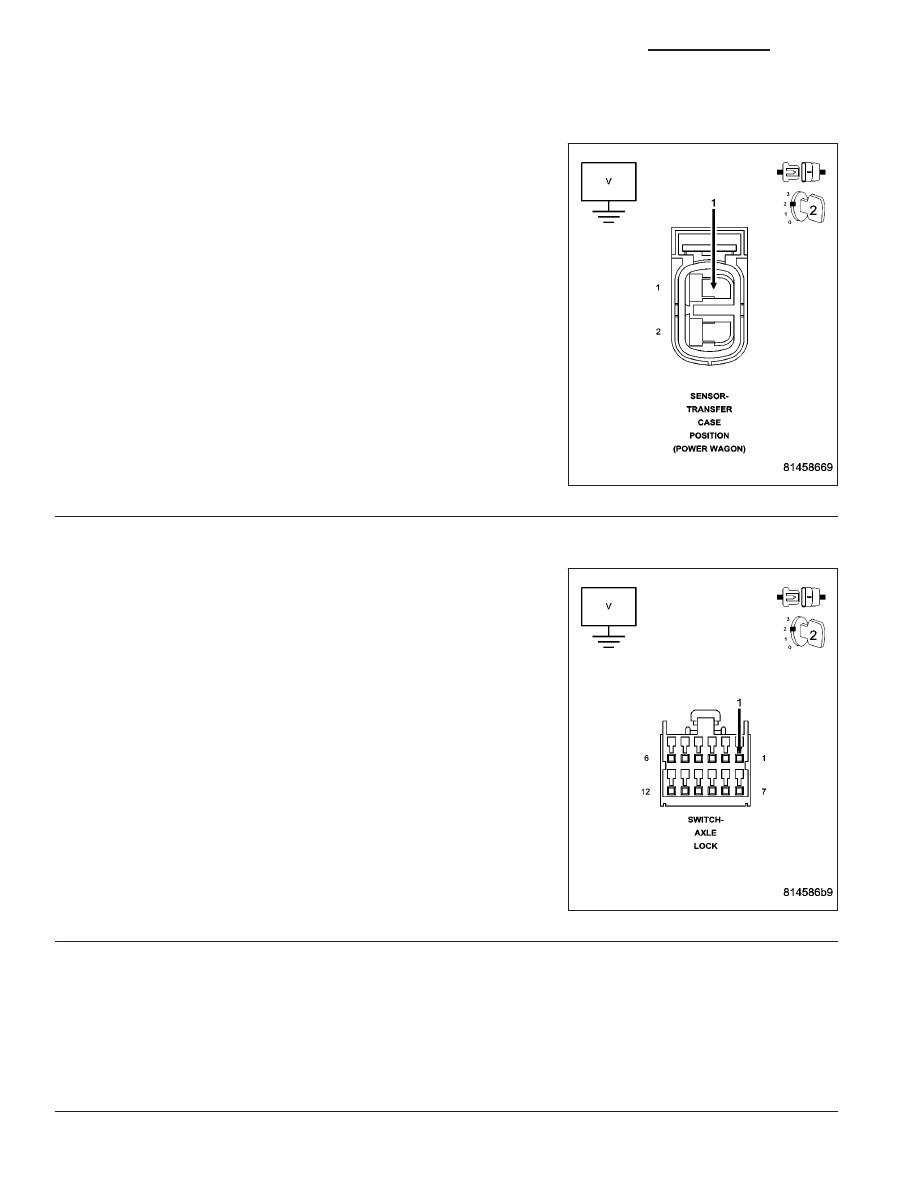

(K77) TRANSFER CASE POSITION SENSE CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Transfer Case Position Sensor harness connector.

Disconnect the Final Drive Control Module harness connector.

Measure the voltage of the (K77) Transfer Case Position Sense circuit
at the Transfer Case Position Sensor harness connector.

Is there any voltage present?

Yes

>> Repair the (K77) Transfer Case Position Sense circuit for

a short to voltage.

Perform the FDCM VERIFICATION TEST. (Refer to 3 -
DIFFERENTIAL & DRIVELINE - DIAGNOSIS AND TEST-
ING)

No

>> Go to 3

3.

(K537) LOCKER SWITCH SUPPLY CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Axle Lock Switch harness connector.

Turn the ignition on.

Measure the voltage of the (T537) Locker Switch Supply circuit at the
Axle Lock Switch harness connector.

Is there any voltage present?

Yes

>> Repair the (K537) Locker Switch Supply circuit for a short

to voltage.

Perform the FDCM VERIFICATION TEST. (Refer to 3 -
DIFFERENTIAL & DRIVELINE - DIAGNOSIS AND TEST-
ING)

No

>> Go to 4

4.

FINAL DRIVE CONTROL MODULE

View repair.

Repair

Replace the Final Drive Control Module in accordance with the Service information.

Perform the FDCM VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE - DIAGNOSIS
AND TESTING)

21 - 1324

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (POWER WAGON)

DR/DH

C2123–T-CASE/DIFFERENTIAL SWITCH SUPPLY VOLTAGE CIRCUIT HIGH (CONTINUED)

5.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the FDCM VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE - DIAGNOSIS
AND TESTING)

No

>> Test complete.

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (POWER WAGON)

21 - 1325

C2201-FDCM ECU INTERNAL (FDCM)

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on.

•

Set Condition:
The Final Drive Control Module has detected a failure internal to the controller.

Possible Causes

FINAL DRIVE CONTROL MODULE

1.

FINAL DRIVE CONTROL MODULE

The Final Drive Control Module has detected an internal failure.

View repair

Repair

Replace the Final Drive Control Module in accordance with the Service Information.

Perform the FDCM VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE - DIAGNOSIS
AND TESTING)

21 - 1326

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (POWER WAGON)

DR/DH

U0100-LOST COMMUNICATION WITH ECM/PCM (FDCM)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the ECM/PCM for approximately 2 to 5 seconds.

Possible Causes

CAN B OR CAN C BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

ECM/PCM POWER AND GROUND

ECM/PCM

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read all active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Index for a complete list of the symptoms.

No

>> Go To 3

3.

VERIFY THAT THE ECM/PCM IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the ECM/PCM is active on the bus.

Is the ECM/PCM active on the bus?

Yes

>> Go To 4

No

>> Refer to the No Response test procedure. Refer to the table of contents in this section.
