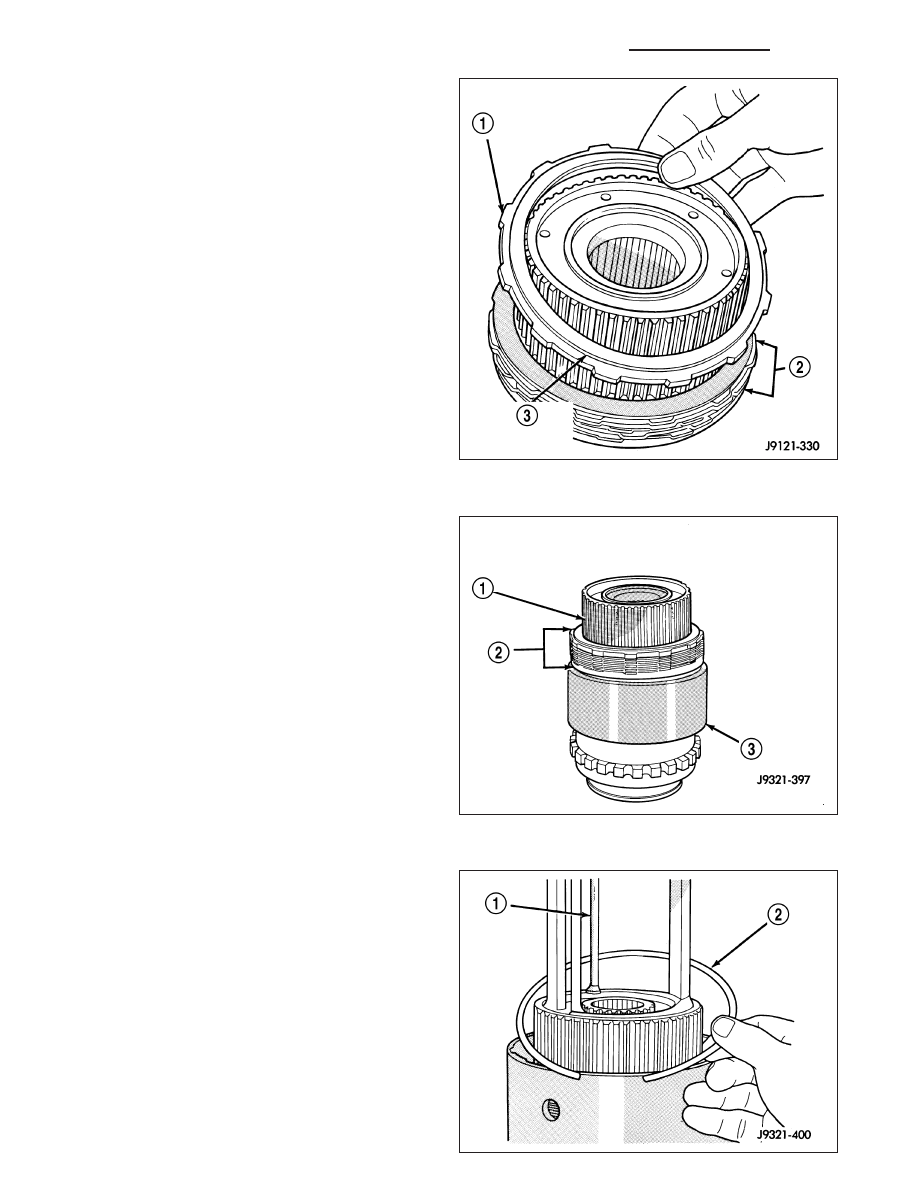

18. Install pressure plate (1). This is last clutch pack

(2)item to be installed. Be sure plate is installed
with shoulder side facing upward (3).

19. Install clutch hub (1) and clutch pack (2) on direct

clutch spring. Be sure hub is started on sun gear
splines before proceeding.

WARNING:

THE

NEXT

STEP

IN

GEARTRAIN

ASSEMBLY

INVOLVES

COMPRESSING

THE

DIRECT

CLUTCH

HUB

AND

SPRING.

IT

IS

EXTREMELY IMPORTANT THAT PROPER EQUIP-
MENT BE USED TO COMPRESS THE SPRING AS
SPRING FORCE IS APPROXIMATELY 830 POUNDS.
USE

COMPRESSOR

TOOL

C-6227-1

AND

A

HYDRAULIC-TYPE SHOP PRESS WITH A MINIMUM
RAM TRAVEL OF 6 INCHES. THE PRESS MUST
ALSO HAVE A BED THAT CAN BE ADJUSTED UP
OR DOWN AS REQUIRED. RELEASE CLUTCH
SPRING TENSION SLOWLY AND COMPLETELY TO
AVOID PERSONAL INJURY.

21 - 1092

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

20. Position Compressor Tool 6227-1 (1) on clutch hub.

21. Compress clutch hub and spring just enough to place tension on hub and hold it in place.

22. Slowly compress clutch hub and spring. Compress spring and hub only enough to expose ring grooves for

clutch pack snap-ring and clutch hub retaining ring.

23. Realign clutch pack on hub and seat clutch discs and plates in clutch drum.

24. Install direct clutch pack snap-ring (2). Be very sure snap-ring is fully seated in clutch drum ring groove.

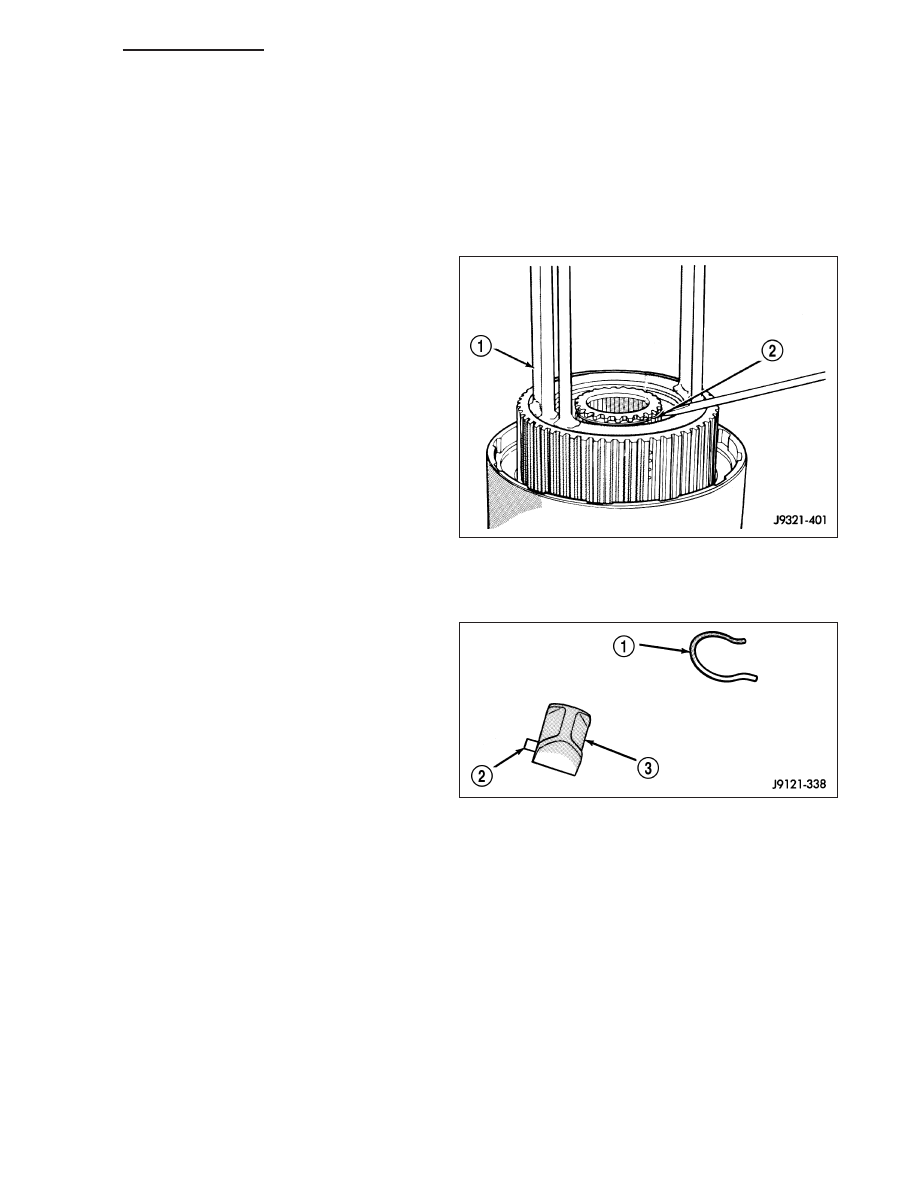

25. Install clutch hub retaining ring (2). Be very sure

retaining ring is fully seated in sun gear ring
groove.

26. Slowly release press ram, remove compressor

tools and remove geartrain assembly.

GEAR CASE

1. Position park pawl and spring in case and install

park pawl shaft. Verify that end of spring with 90°
bend is hooked to pawl and straight end of spring
is seated against case.

2. Install pawl shaft retaining bolt. Tighten bolt to 27

N·m (20 ft. lbs.) torque.

3. Install park lock reaction plug (3). Note that plug

has locating pin (2) at rear. Be sure pin is seated in
hole in case before installing snap-ring (1).

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1093

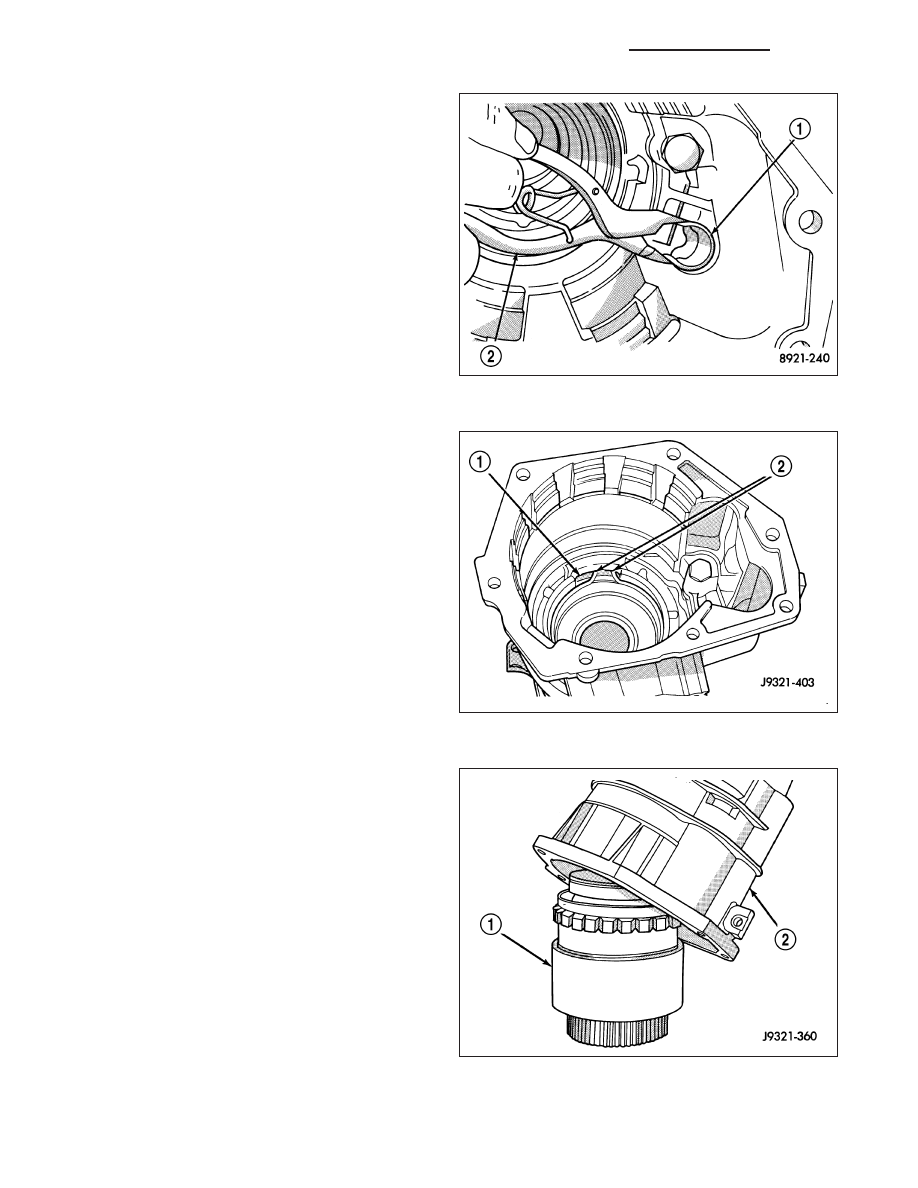

4. Install reaction plug snap-ring (1). Compress snap-

ring only enough for installation; do not distort it.

5. Verify that tab ends of rear bearing locating ring (2)

extend into access hole (1) in gear case.

6. Support geartrain on Tool 6227-1. Be sure tool is

securely seated in clutch hub.

7. Install overdrive gear case (2) on geartrain (1).

21 - 1094

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

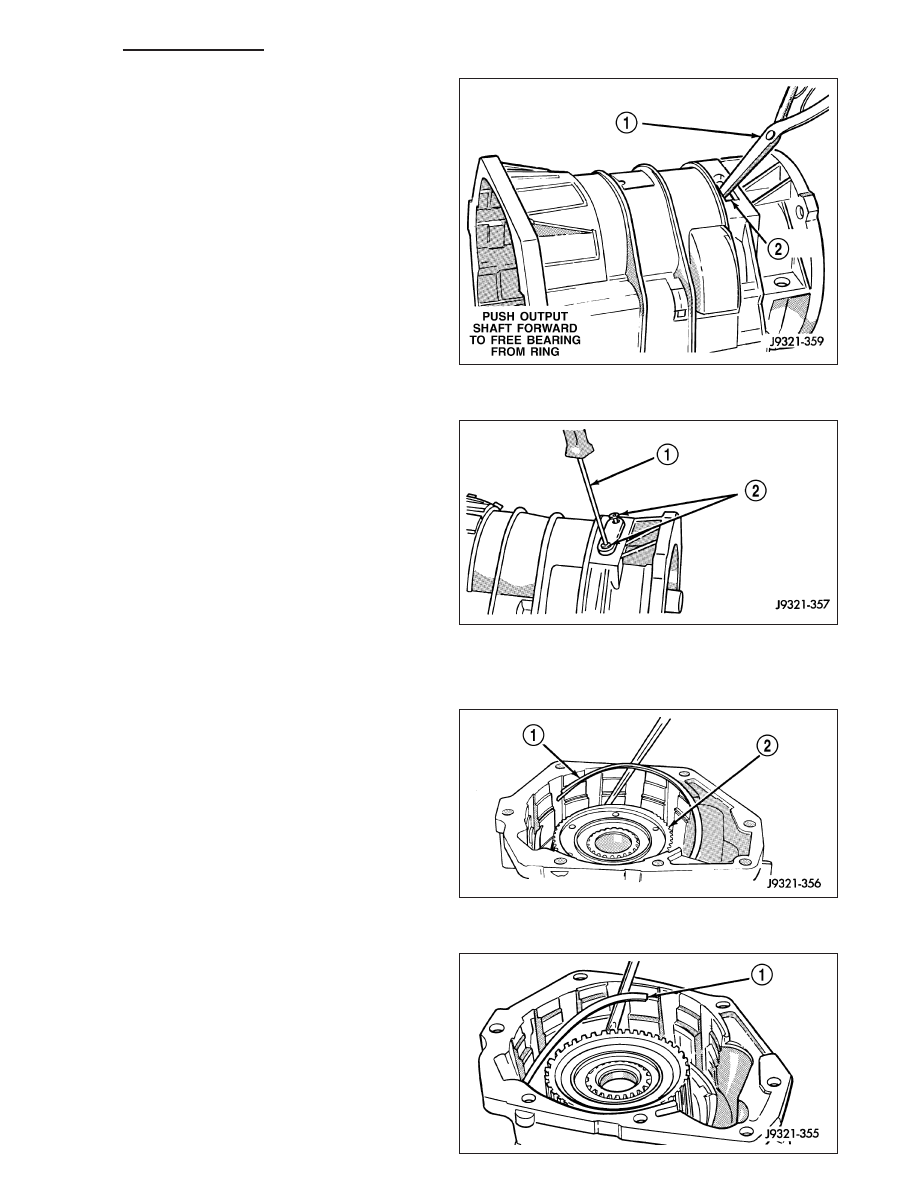

8. Expand front bearing locating ring with snap-ring

pliers (1). Then slide case downward until locating
ring locks in bearing groove and release snap-ring.

9. Install locating ring access cover, gasket and

screws (2) in overdrive unit case.

OVERDRIVE CLUTCH

NOTE: The overdrive clutch in a 48RE transmis-
sion uses 5 or 6 clutch discs depending on the
application.

1. Install overdrive clutch reaction ring (1) first. Reac-

tion ring is flat with notched ends.

2. For 5 disc overdrive clutch versions, install wave

spring (1) on top of reaction ring. Reaction ring and
wave ring both fit in same ring groove. Use screw-
driver to seat each ring securely in groove. Also
ensure that the ends of the two rings are offset
from each other.

3. Assemble overdrive clutch pack.

4. Install overdrive clutch reaction plate first.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1095
