P1756-GOV PRESS NOT EQUAL TO TARGET @ 35 - 40 PSI (DIESEL)

21 - 928

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P1756-GOV PRESS NOT EQUAL TO TARGET @ 35 - 40 PSI (DIESEL) (CONTINUED)

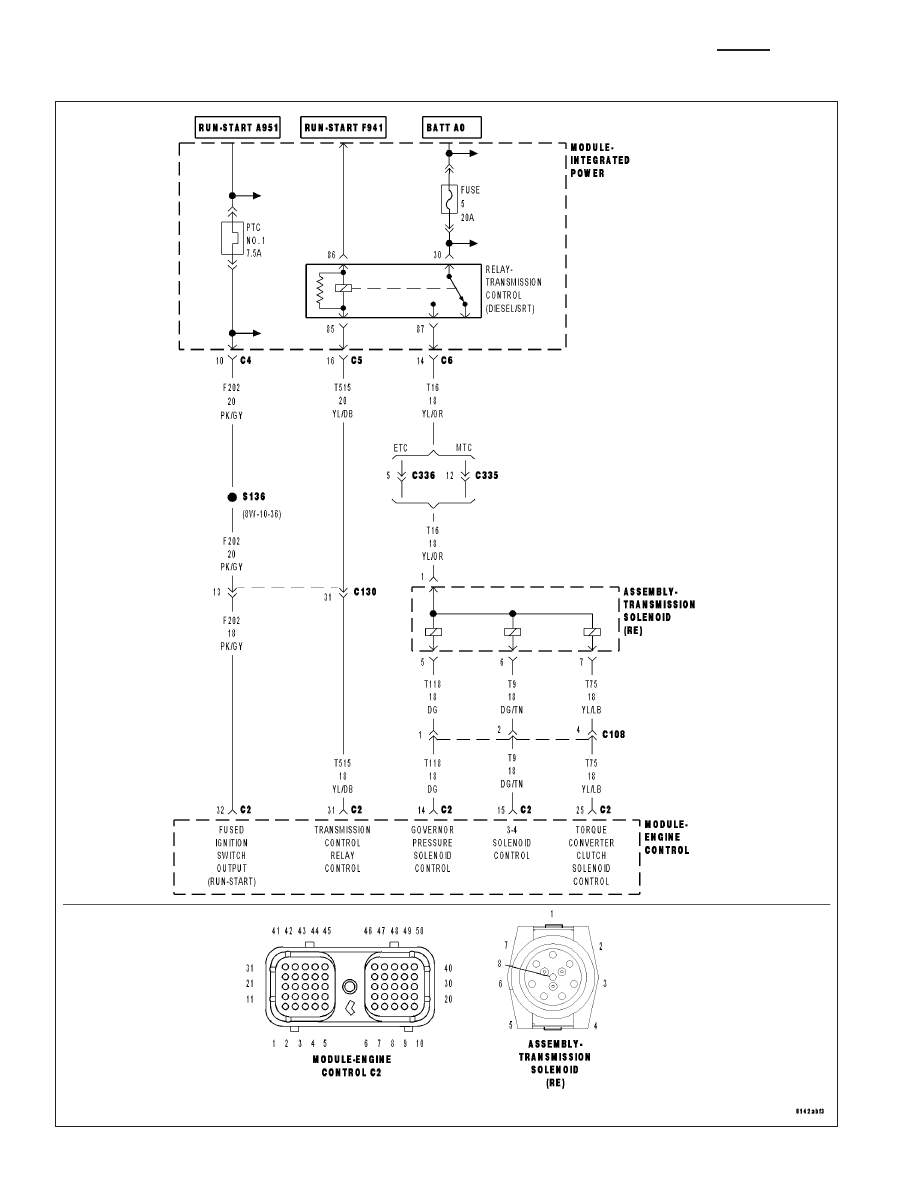

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 48RE - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagramRefer to Section 8W

Theory of Operation

The Governor Pressure Control System is used to regulate the governor pressure which controls the shifts for first,
second, and third gear. The Governor Pressure Control System test verifies that the requested pressure and the
actual pressure are within a predetermined tolerance.

•

When Monitored:
While driving and the commanded governor pressure is equal to the pressure required for third gear.

•

Set Condition:
If the governor pressure sensor output is less than 407 kPa (60 psi) or greater than 621 kPa (80 psi) when the
requested pressure is 407 - 621 kPa (60 - 80 psi) for 2.2 seconds. This DTC will set if there are two trips of
five consecutive bad 2.2 second tests with the transmission oil temperature between 23.5 - 88° C (74 - 190°
F).

Possible Causes

OTHER TRANSMISSION DTCS PRESENT

5-VOLT SUPPLY CIRCUIT OPEN - EXTERNAL

5-VOLT SUPPLY CIRCUIT OPEN - INTERNAL

GOVERNOR PRESSURE SENSOR

VALVE BODY

INTERNAL TRANSMISSION

ENGINE CONTROL MODULE

TRANSMISSION - INTERNAL DAMAGE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

Diagnostic Test

1.

CHECK IF OTHER TRANSMISSION DTCS ARE PRESENT

Ignition on, engine not running.

With the scan tool, read Engine DTCs.

Are any other transmission DTCs present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom(s). (Refer to 21 - TRANS-

MISSION/TRANSAXLE/AUTOMATIC - 48RE - DIAGNOSIS AND TESTING)

No

>> Go To 2

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 929

P1756-GOV PRESS NOT EQUAL TO TARGET @ 35 - 40 PSI (DIESEL) (CONTINUED)

2.

CHECK IF THE GOVERNOR PRESSURE IS ABOVE 3 PSI IN DRIVE

CAUTION: Apply the parking brake.
Start the engine and allow the transmission to reach normal operating temperature above 43° C (110° F).

CAUTION: Apply the brakes.
With the engine at idle, place the gear selector in Drive.

With the scan tool, read the Governor Pressure.

Is the Governor Pressure above 21 kPa (3 psi)?

Yes

>> Go To 3

No

>> Go To 4

3.

CHECK IF THE GOVERNOR PRESSURE IS BELOW 3 PSI

Turn the ignition off to the lock position.

Install a pressure gauge at the Governor Pressure test port. (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - 48RE - DIAGNOSIS AND TESTING)

NOTE: Use the appropriate pressure gauge for the pressure range measured.

CAUTION: Apply the parking brake.
Start the engine and allow the transmission to reach normal operating temperature above 43° C (110° F).

CAUTION: Apply the brakes.
With the engine at idle, place the gear selector in Drive.

Read the governor pressure on the pressure gauge.

Is the governor pressure on the pressure gauge below 21 kPa (3 psi) with the engine at idle and the gear
selector in Drive?

Yes

>> The Governor Pressure Solenoid is functioning properly. Go To 7

No

>> Go To 10

4.

GOVERNOR PRESSURE BETWEEN 40-55 WITH RELAY REMOVED

Place the gear selector in Park.

With the engine still running, remove the Transmission Control Relay.

WARNING: Do not wear loose clothing or jewelry when working on or near a running engine. Failure to
follow these instructions can result in personal injury or death.

NOTE: Relay removal may set various DTCs. Disregard any DTC that may set due to relay removal.

CAUTION: Apply the brakes.
Place the gear selector in Drive and allow the engine to idle for 30 seconds.

With the scan tool, read the Actual Governor Pressure at idle.

Is the governor pressure on the scan tool between 276 - 379 kPa (40 - 55 psi)?

Yes

>> Go To 5

No

>> Go To 6

21 - 930

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P1756-GOV PRESS NOT EQUAL TO TARGET @ 35 - 40 PSI (DIESEL) (CONTINUED)

5.

GOVERNOR PRESSURE SOLENOID

Turn the ignition off to the lock position.

Replace the Governor Pressure Solenoid per the Service Information. (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE/GOVERNOR PRESSURE SENSOR - REMOVAL)

Start the engine and allow the transmission to reach normal operating temperature above 43° C (110° F).

With the scan tool, monitor the target governor pressure and actual governor pressure.

Drive the vehicle at a constant speed 40 - 48 Km/h (25 - 30 MPH).

NOTE: The Actual Governor Pressure should be within 21 kPa (3 psi) of the Target Governor Pressure
within 3 seconds.

Is the Actual Governor Pressure within 21 kPa (3 psi) of the Target Governor Pressure?

Yes

>> Go To 13

No

>> Repair internal transmission leak. Inspect all components pertaining to the Governor Pressure Sensor

and the Governor Pressure Solenoid. (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC -
48RE/GOVERNOR PRESSURE SENSOR - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

6.

CHECK GAUGE PRESSURE 40-55 WITH RELAY OUT

Place the gear selector in Park.

With the engine still running, remove the Transmission Control Relay.

WARNING: Do not wear loose clothing or jewelry when working on or near a running engine. Failure to
follow these instructions can result in personal injury or death.

NOTE: Relay removal may set various codes. Disregard any DTC that may set due to relay removal.

CAUTION: Apply the brakes.
Place the gear selector in Drive with the engine at idle.

Read the governor pressure on the pressure gauge.

Is the governor pressure on the pressure gauge read between 276 - 379 kPa (40 - 55 psi)?

Yes

>> Go To 7

No

>> Go To 10
