P0973-TRANSMISSION OVERDRIVE CIRCUIT VOLTAGE TOO LOW (DIESEL) (CONTINUED)

6.

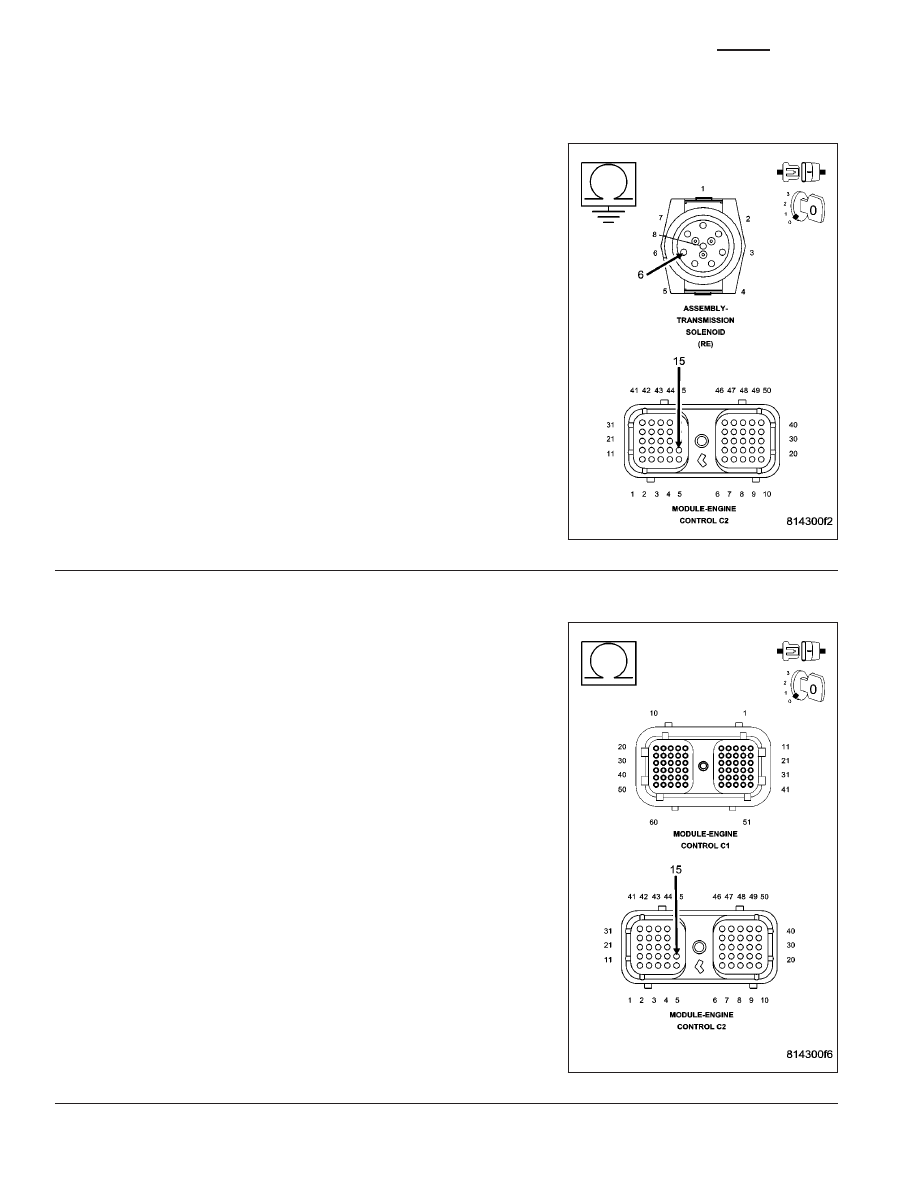

CHECK THE (T9 ) 3-4 SOLENOID CONTROL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (T9) 3-4 Solenoid
Control circuit.

Is the resistance above 100k ohms?

Yes

>> Go To 7

No

>> Repair the (T9) 3-4 Solenoid Control circuit for a short to

ground.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

7.

CHECK THE (T9) 3-4 SHIFT SOLENOID CONTROL CIRCUIT FOR A SHORT TO ANOTHER CIRCUIT

Measure the resistance between the (T9) 3-4 Solenoid Control circuit
and all other circuits in the ECM C1 and C2 harness connectors.

Is the resistance above 100k ohms between the (T9) 3-4 Sole-
noid Control circuit and any other circuit(s) in the ECM C1 or
C2 harness connectors?

Yes

>> Go To 8

No

>> Repair the (T9) 3-4 Shift Solenoid Control circuit for a

short to another circuit(s).

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 872

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0973-TRANSMISSION OVERDRIVE CIRCUIT VOLTAGE TOO LOW (DIESEL) (CONTINUED)

8.

CHECK THE ENGINE CONTROL MODULE

Reconnect the ECM harness connectors.

Turn the ignition on, engine not running.

With the scan tool, actuate the 3-4 (Overdrive) Solenoid.

Using a 12-volt test light connected to 12-volts, check the (T9) 3-4
Solenoid Control circuit in the Transmission Solenoid Assembly har-
ness connector.

Does the test Light cycle on and off and illuminate brightly?

Yes

>> Go To 12

No

>> Using the schematics as a guide, check the Engine Con-

trol Module (ECM) pins, terminals, and connectors for cor-
rosion, damage, or terminal push out. Pay particular
attention to all power and ground circuits. If no problems
are found, replace and program the ECM per the Service Information. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

9.

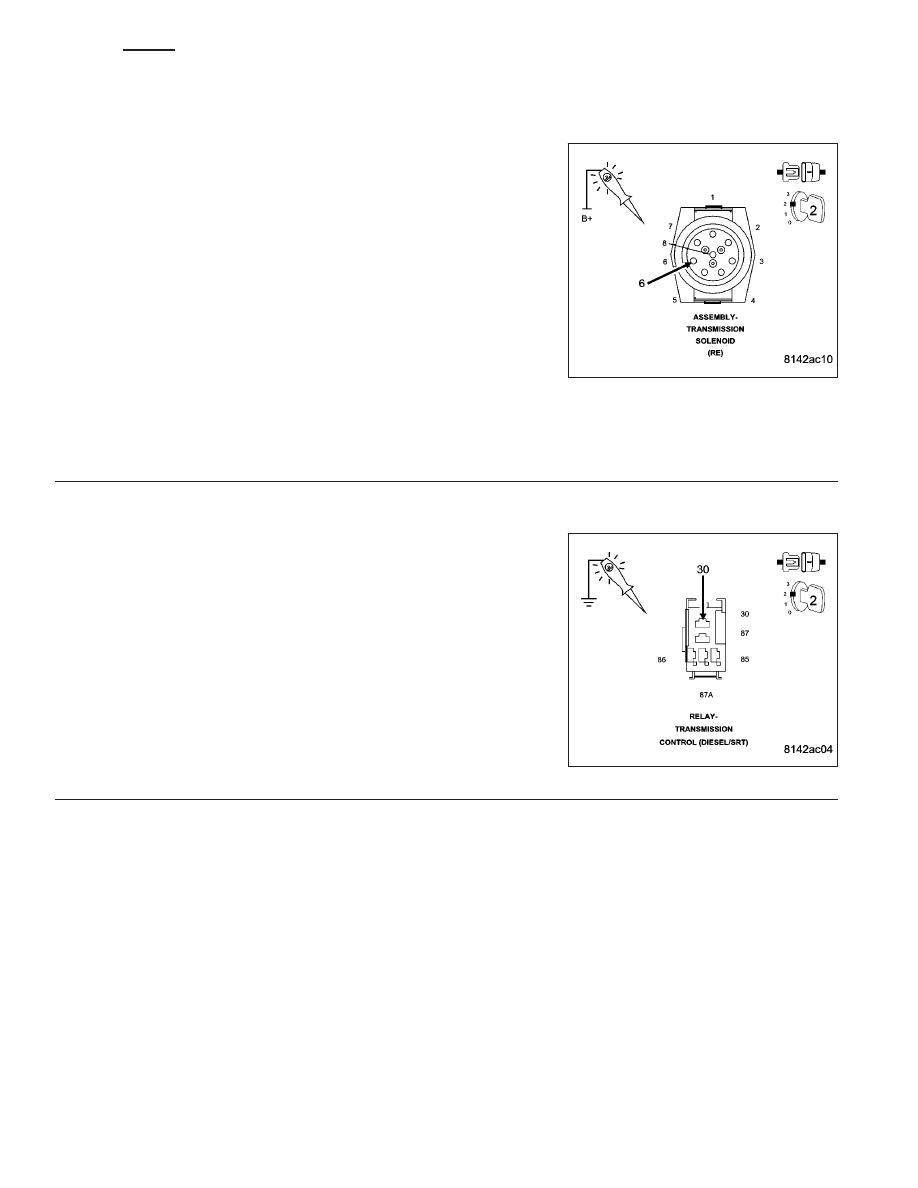

CHECK THE FUSED B(+) CIRCUIT

Turn the ignition off to the lock position.

Remove the Transmission Control Relay.

Ignition on, engine not running.

Using a 12-volt test light connected to ground, check the Fused B(+)
circuit in the Transmission Control Relay connector.

Does the test light illuminate brightly?

Yes

>> Go To 10

No

>> Repair the Fused B(+) circuit for an open. Note: if the fuse

is open, check for a short to ground.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 873

P0973-TRANSMISSION OVERDRIVE CIRCUIT VOLTAGE TOO LOW (DIESEL) (CONTINUED)

10.

CHECK THE (T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT FOR A SHORT TO GROUND

Turn ignition off to the lock position.

Measure the resistance between ground and the (T16) Transmission
Control Relay Output circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the Fused Transmission Control Relay Output cir-

cuit for a short to ground.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 11

11.

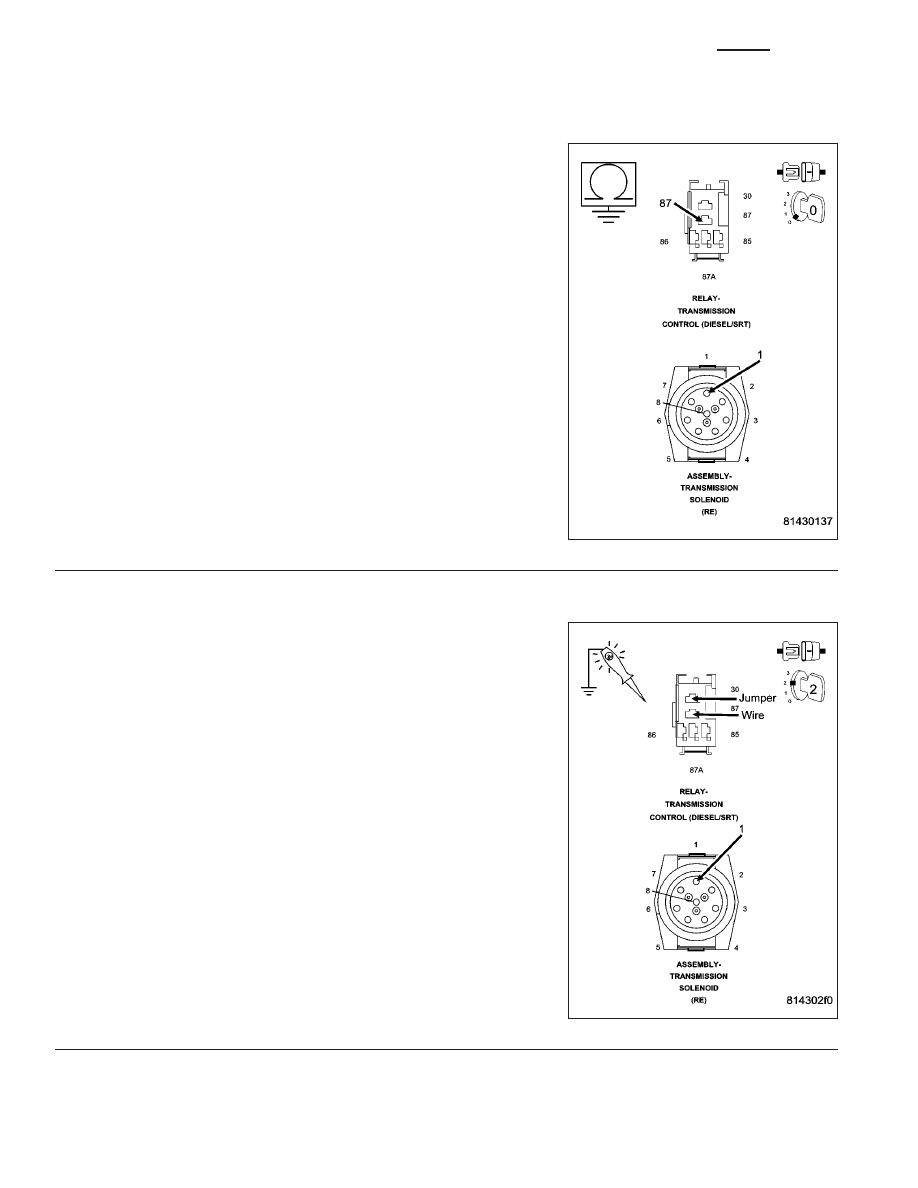

CHECK THE (T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT FOR AN OPEN

Ignition on, engine not running.

Connect a jumper wire between the Fused B(+) circuit and the (T16)
Transmission Relay Output circuit in the Transmission Relay connec-
tor.

Using a 12-volt test light connected to ground, check the (T16) Trans-
mission Control Relay Output circuit in the Transmission Solenoid
Assembly harness connector.

Does the test light illuminate brightly?

Yes

>> Replace the Transmission Control Relay.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Repair the (T16) Transmission Control Relay Output circuit

for an open.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 874

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0973-TRANSMISSION OVERDRIVE CIRCUIT VOLTAGE TOO LOW (DIESEL) (CONTINUED)

12.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Use the Freeze Frame Data to help duplicate the conditions in which the DTC originally set. Pay particular attention
to the DTC set conditions, such as, VSS, MAP, ECT, and Load

Using the schematics as a guide, visually inspect the related wiring harness. Look for any chafed, pierced, pinched,
or partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Wiggle the wiring and connectors while checking for any possible open or shorted circuits.

Check for any Service Information Tune-ups or Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Test Complete.
