7. Remove seal from transmission adapter.

8. Clean and inspect all sealing surfaces for wear or

damage.

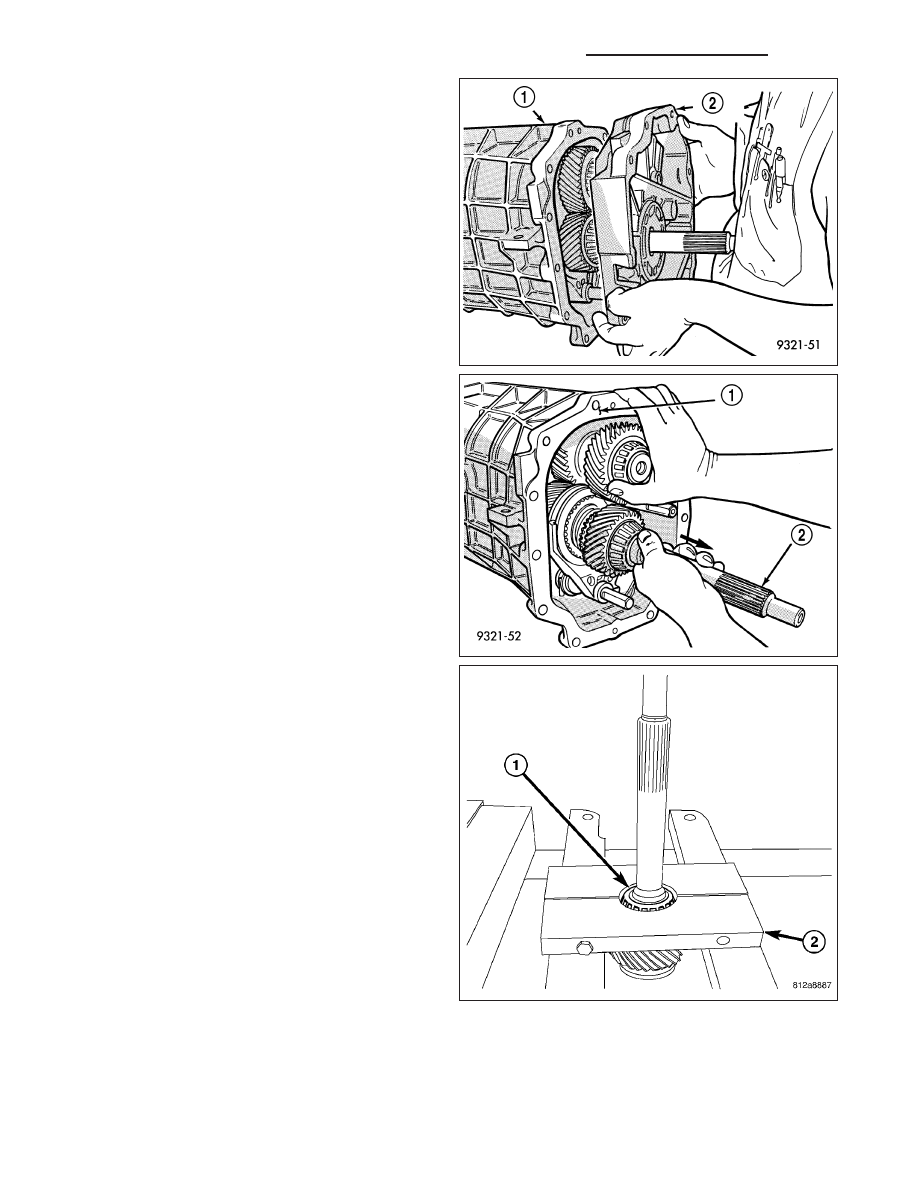

9. Lift cluster shaft slightly and remove input shaft

from transmission.

10. Remove input shaft bearing with Splitter P-334

and a press.

INSTALLATION

1. Install new seal from the fluid side with Installer

9366.

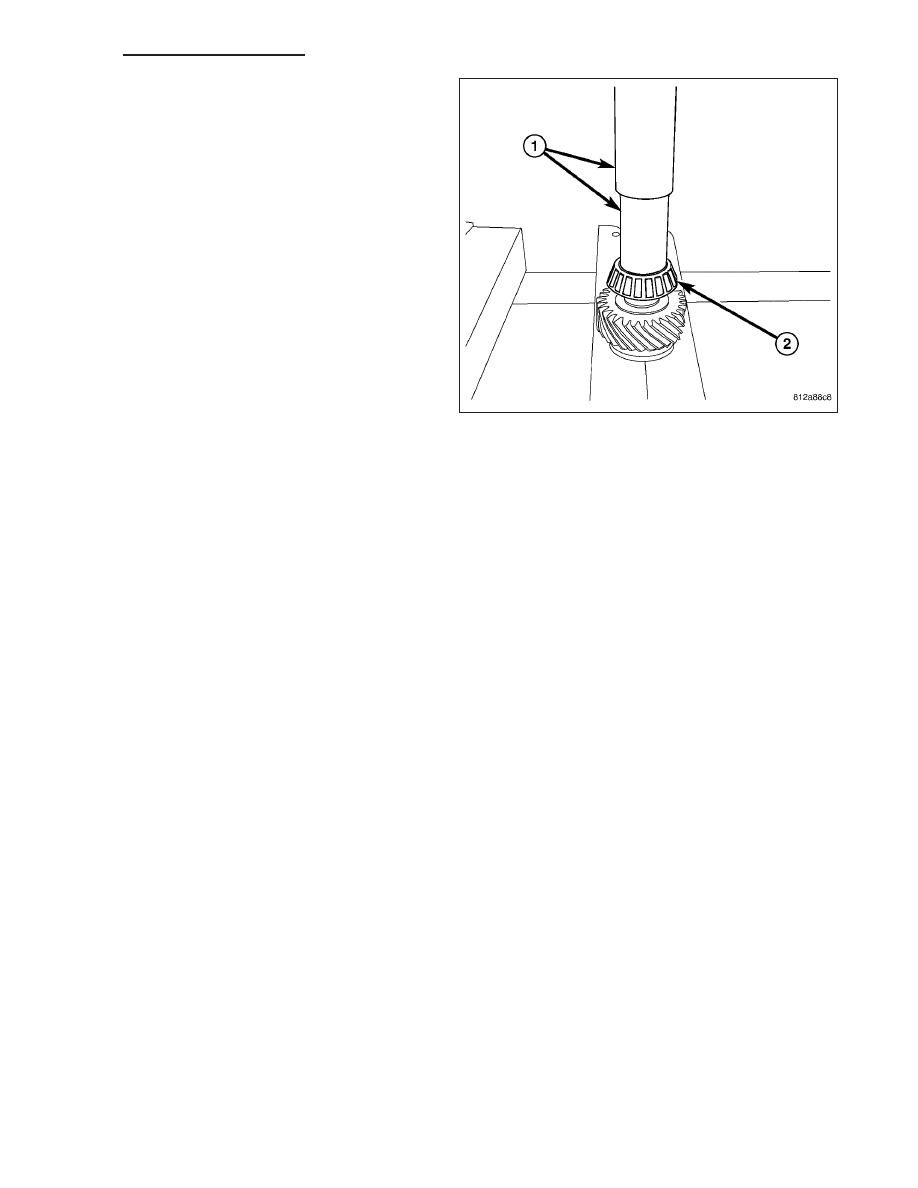

2. Install input shaft bearing on shaft with Installer

6052 and Installer MB-991317.

21 - 292

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

DR/DH

3. Install new bearing cup in front adapter withl origi-

nal shim behind cup.

4. Clean sealing surfaces of the transmission case

and adapter plate.

5. Install new input shaft and adapter plate (without

any Mopar Gasket Maker).

6. Check output shaft end play. It should be the same

as measured during the disassemble procedure. If
end play is greater than original reading, install a
thicker shim. If end play is less than original read-
ing, install a thinner shim.

7. After the correct shim has been installed, remove

the adapter plate and apply Mopar Gasket Maker
to the sealing surfaces.

8. Install adapter and tighten adapter bolts to 34 N·m

(25 ft. lbs.).

9. Install transmission.

SOLENOID-REVERSE LOCKOUT

DESCRIPTION

The reverse lockout solenoid prevents shifting into reverse when the vehicle speed is greater than 3 mph. Solenoid
is threaded into the left side of the transmission.

OPERATION

When vehicle speed is less than 5 mph, the PCM provides a ground for the solenoid (energized) and allows shifting.
When vehicle speed is greater than 5 mph, the solenoid is deactivated and prevents the transmission from being
shifted into reverse.

SOLENOID-REVERSE LOCK-OUT

DESCRIPTION

The reverse lockout solenoid prevents the operator from shifting into reverse when the vehicle speed is greater than
5 mph. The solenoid is threaded into the left side of the transmission.

OPERATION

When vehicle speed is less than 5 mph, the PCM provides a ground for the solenoid (energized) and allows shifting.
When vehicle speed is greater than 5 mph, the solenoid is deactivated and prevents the transmission from being
shifted into reverse.

DR/DH

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

21 - 293
