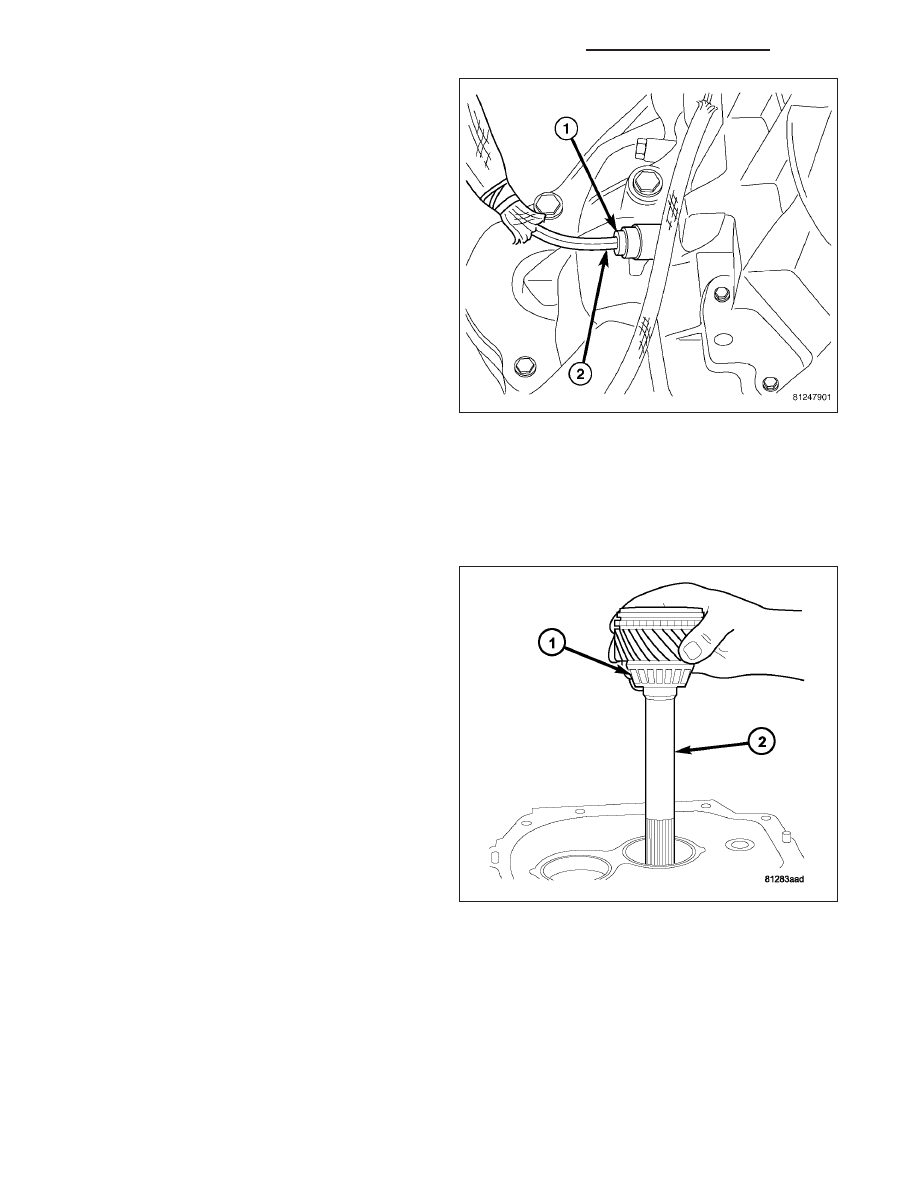

9. Install hydraulic clutch quick connector (1) to the

slave cylinder.

10. Clean transmission shifter tower sealing surfaces

and apply a bead of Mopar

T

Gasket Maker.

11. Install shifter tower and tighten bolts to 18 N·m

(156 in. lbs.).

12. Install

propeller

shaft

with

reference

marks

aligned.

CAUTION: The drive shaft strap bolts must be
replaced or cleaned and Loctite

T

242 applied.

CAUTION: Replace drive shaft joint straps when-
ever they are removed. The straps slightly deform
when torqued in place. Reuse of the straps may
result in reduced clamp load on the universal joint
cap.

ADJUSTMENTS

ADUSTMENTS

MAINSHAFT BEARINGS PRELOAD

1. Install input shaft (2) in to front adapter.

2. Install mainshaft and bearing.

3. Install case and bolt together using all bolts.

4. Rotate input shaft and mainshaft to seat bearings.

21 - 284

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

DR/DH

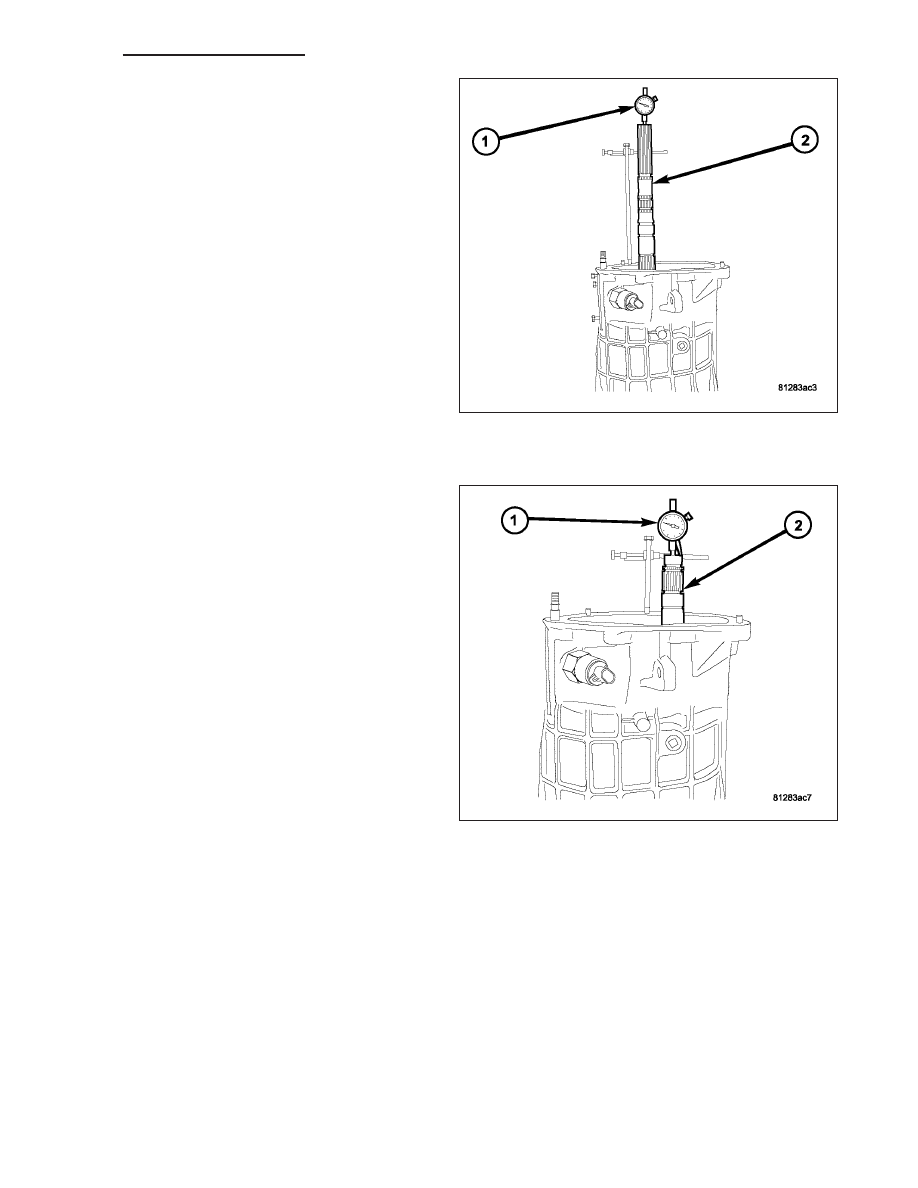

5. Screw Stud 8161 into the case and set up dial indi-

cator (1) on the end of the mainshaft (2).

6. Zero the dial indicator, then push up on the input

shaft and record the end play reading. If there is no
end play, a thinner shim must be installed behind
the input shaft bearing cup in the front adapter.
Install .010 in. thinner shims until an end play is
obtained.

7. Once an end play reading is obtained, add .002 in.

to the reading.

8. Install shim(s) behind the input shaft bearing cup in

the front adapter.

COUNTERSHAFT BEARINGS PRELOAD

1. Install countershaft with original shim into adapter.

2. Install case and bolt together using all bolts.

3. Rotate countershaft to seat bearings.

4. Screw Stud 8161 into the case and set up dial indi-

cator (1)on the countershaft (2).

5. Zero dial indicator and record end play. If there is

no end play, install .010 in. thinner shim until an
end play is obtained.

6. Once an end play reading is obtained, add end

play number to the shims in the transmission.

7. Install shim(s) behind the countershaft bearing cup

in the front adapter.

DR/DH

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

21 - 285

SPECIFICATIONS

MANUAL TRANSMISSION - T56

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Adapter Bolts

34

25

-

Back-up Lamp Switch

34

25

-

Dust Shield Bolts

11

-

95

Clutch Release Bearing

20

15

-

Drain Plug

38

28

-

Fill Plug

27

20

-

Flywheel Bolts

74

55

-

Guide Plate Bolts

22

16

-

Inspection Plug

27

20

-

Interlock Bolt

27

20

-

*Reverse Idler Brkt. Bolts

24

18

-

Reverse Lock-Out Bolt

18

13

-

Shifter Assembly

20

15

-

*Shift Detent Assembly

34

25

-

Trans. Top Cover Bolts

20

15

-

Trans. Crossmember Bolts

61

45

-

Trans. Mount Bolts

41

30

-

Trans. To Clutch Cover

Bolts (3/8)

35

26

-

Trans. To Eng. Bolts (7/16)

68

50

-

Trans. To Oil Pan (5/16)

23

-

200

* Needs application of Loctite

T

242

21 - 286

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

DR/DH

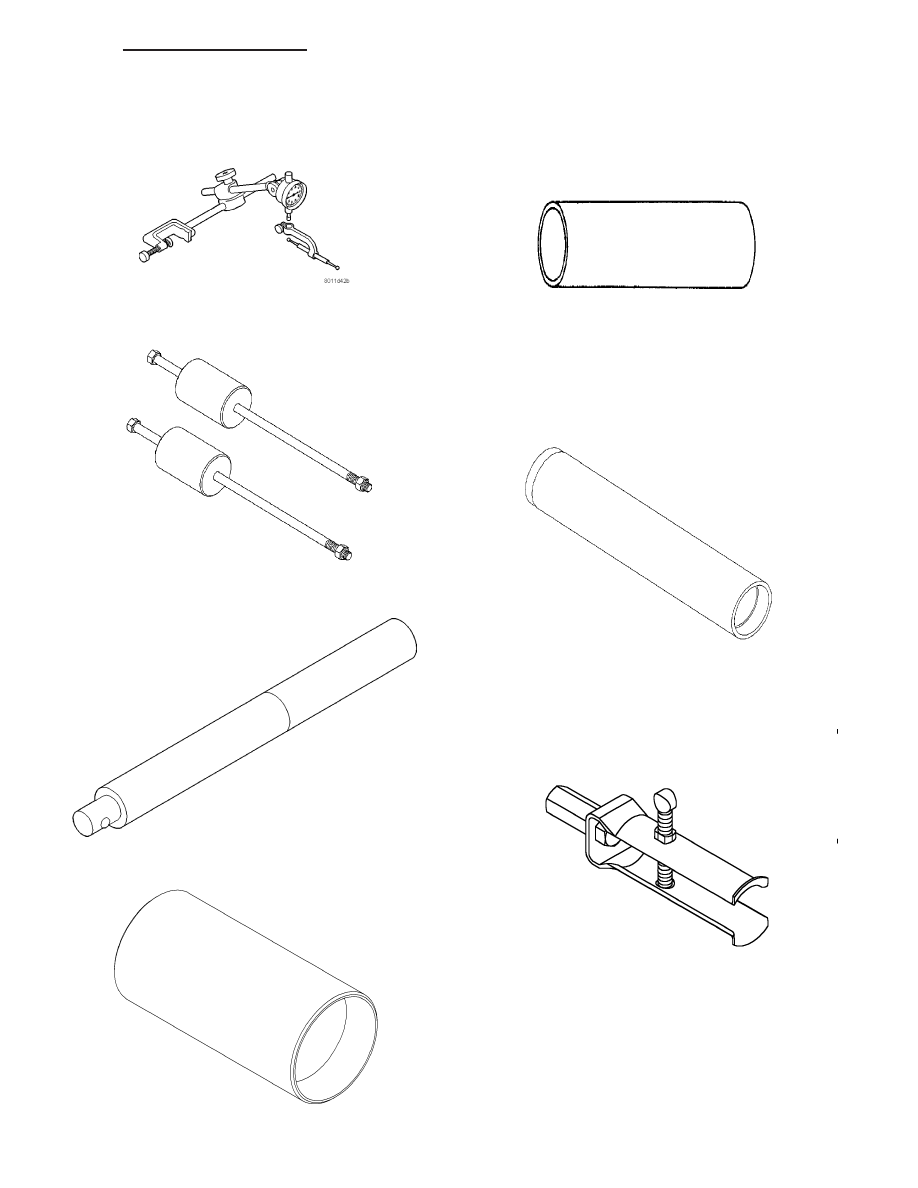

SPECIAL TOOLS

DIAL INDICATOR C-3339

SLIDE HAMMER C-3752

HANDLE C-4171

INSTALLER MB-991317

BEARING INSTALLER MB998909

BEARING INSTALLER 6052

RACE REMOVER 7794-A
