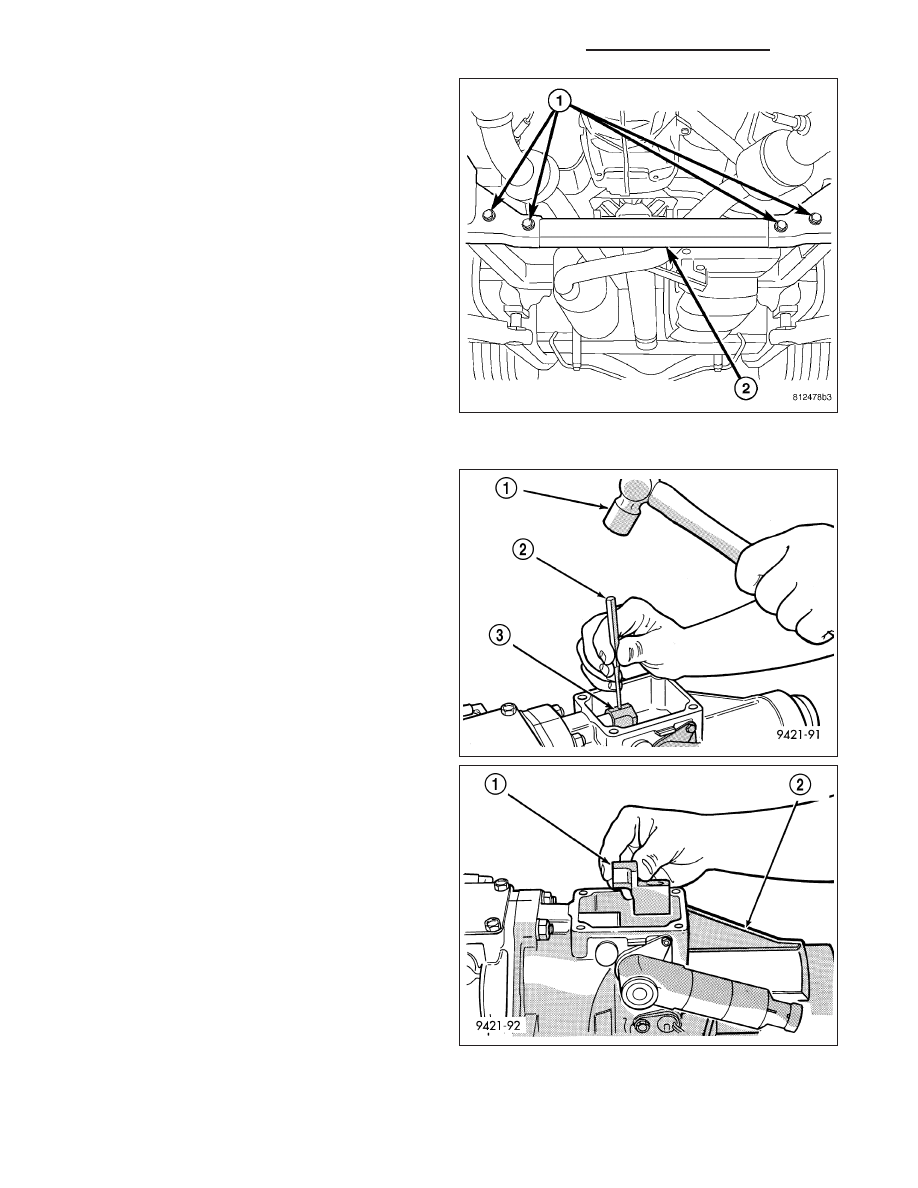

12. Remove transmission crossmember (2) bolts (1).

13. Slide transmission back to clear the bell housing.

Then lower transmission.

DISASSEMBLY

1. Remove shift cover bolts and remove shift cover.

2. Remove roll pin from rear offset lever (3) with a

hammer (1) and punch (2).

3. Remove offset lever (1) from tail housing (2).

.

21 - 240

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

DR/DH

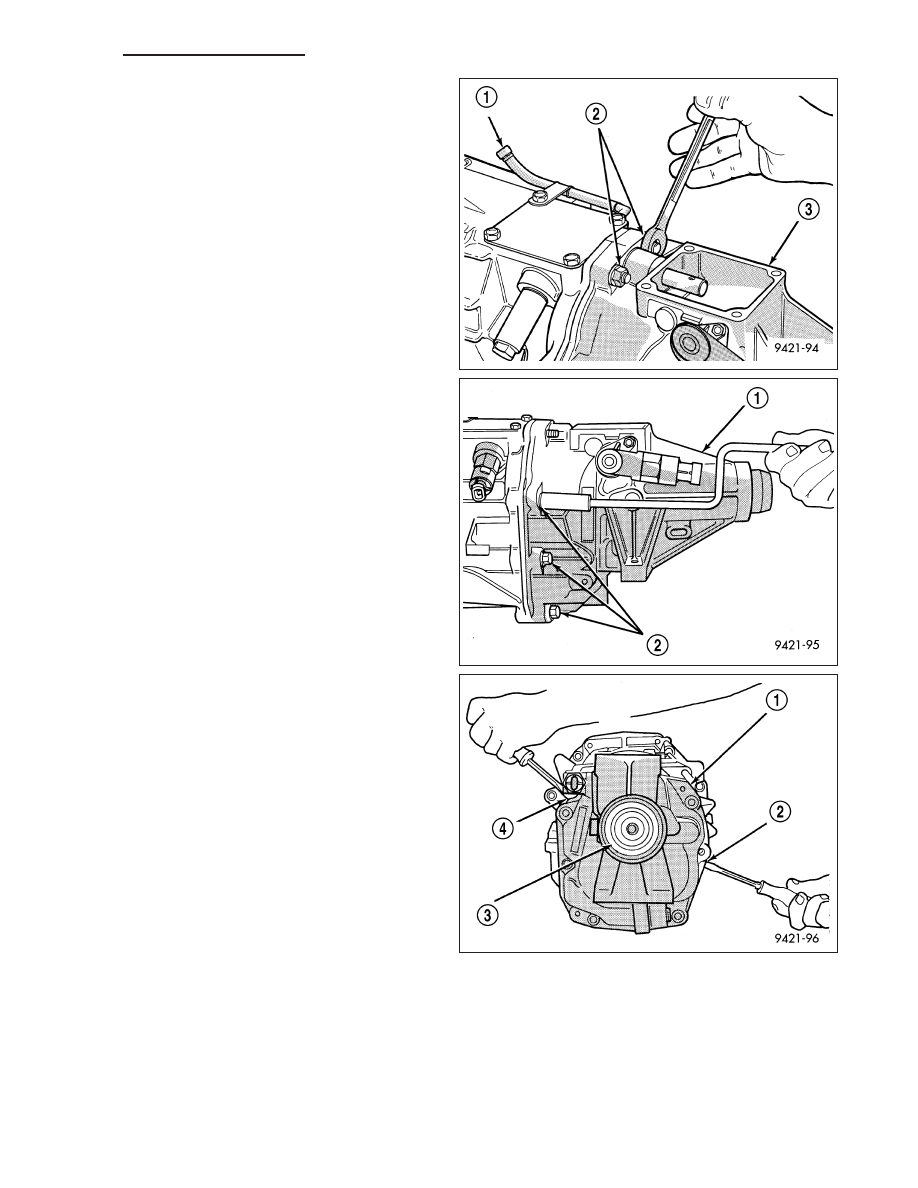

4. Remove two tail housing nuts (2) from top of the

transmission tail housing (3).

5. Remove six tail housing (1) bolts (2).

6. Pry tail housing (1) off case at pry points (2) (4)

only.

DR/DH

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

21 - 241

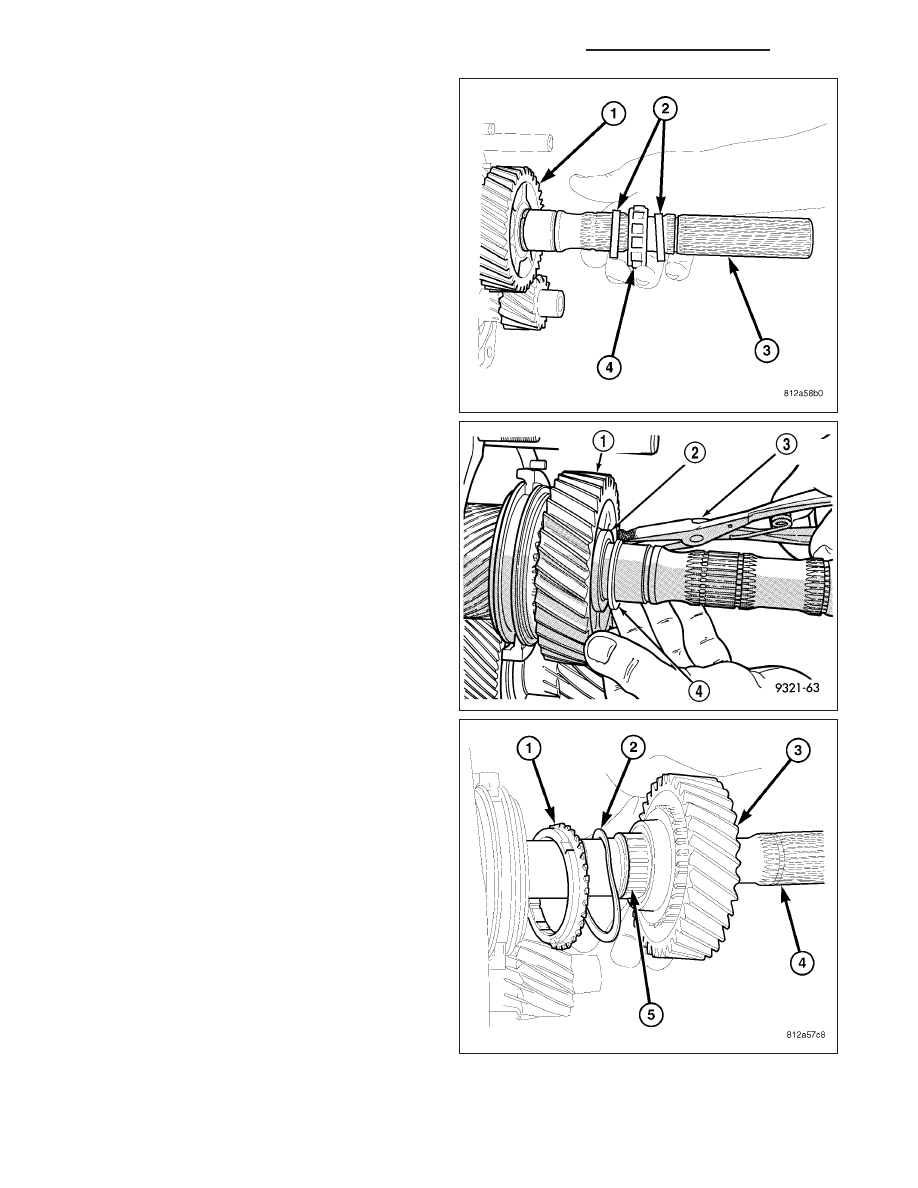

7. Remove mainshaft (3) roller bearing snap ring,

roller bearing (4) and spacers (2).

8. Remove reverse gear (1) snap ring (4) and thrust

washer (2) from mainshaft.

9. Remove reverse gear (3), bearing (5), wave

washer (2) and brass reverse blocker ring (1) from
mainshaft (4).

21 - 242

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

DR/DH

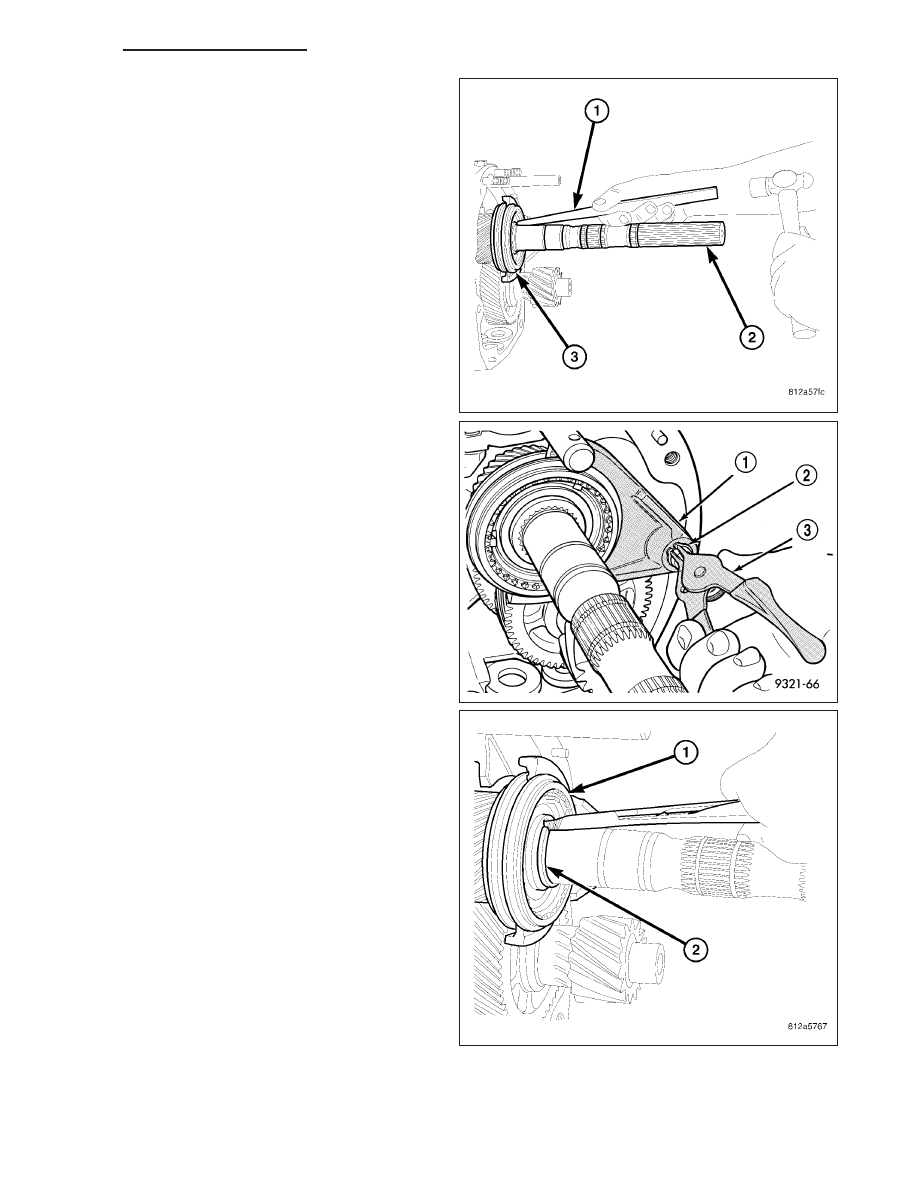

10. Tap reverse synchronizer (3) to relieve pressure

on snap ring and remove snap ring.

11. Remove reverse shift fork (1) snap ring (2) and

discard snap ring.

12. Remove reverse synchronizer (1) sleeve snap

ring (2).

DR/DH

MANUAL TRANSMISSION - T56 - SERVICE INFORMATION

21 - 243
