Dodge Ram Truck 1500-2500-3500. Manual - part 1545

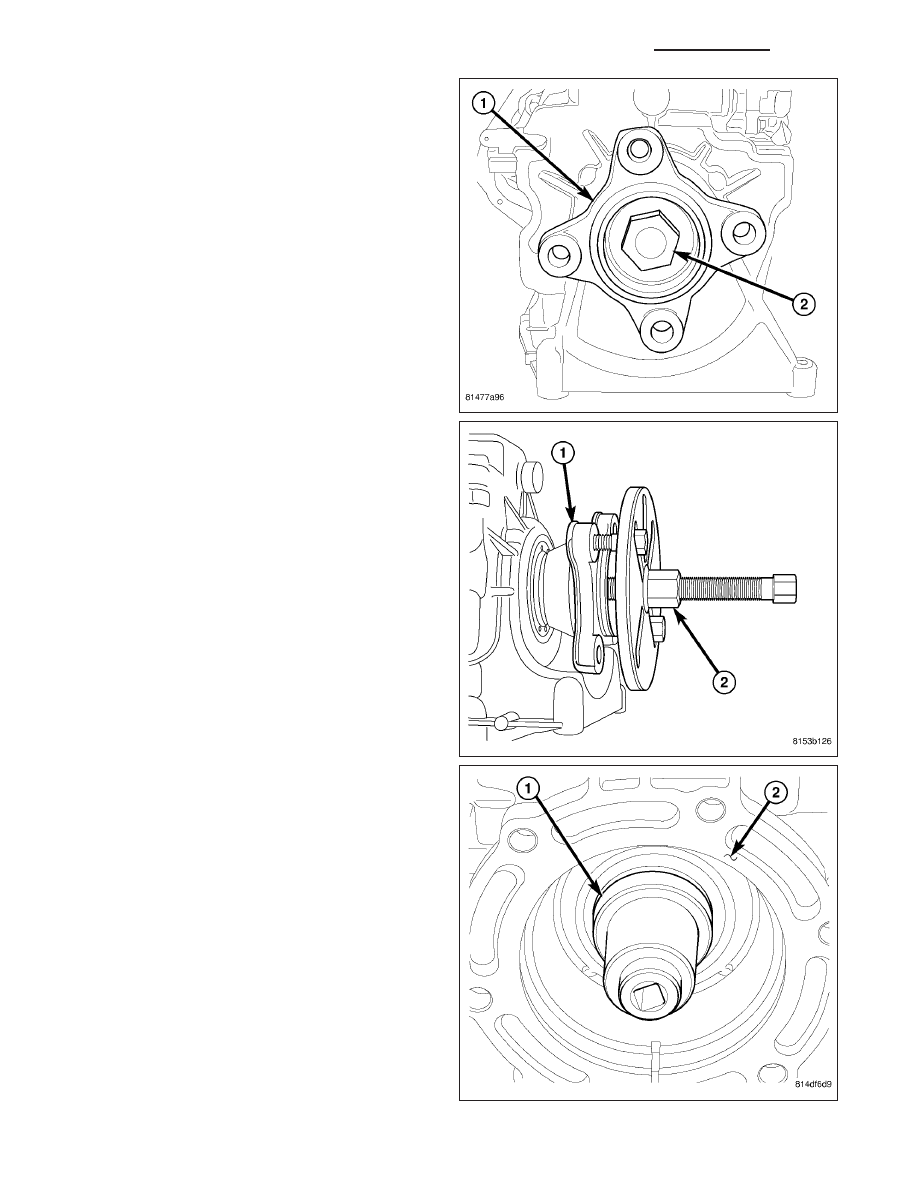

6. Remove output flange (1) nut (2) on 4x2 transmis-

sion.

7. Remove output flange (1) on 4x2 transmission with

Puller 8992 (2) and Button 9618-2.

8. Remove output shaft nut with Socket 9584 (1) on

4x4 transmission (2).

9. Remove Wrench 9586 from input shaft.

21 - 112

MANUAL TRANSMISSION - GETRAG 238 - SERVICE INFORMATION

DR/DH

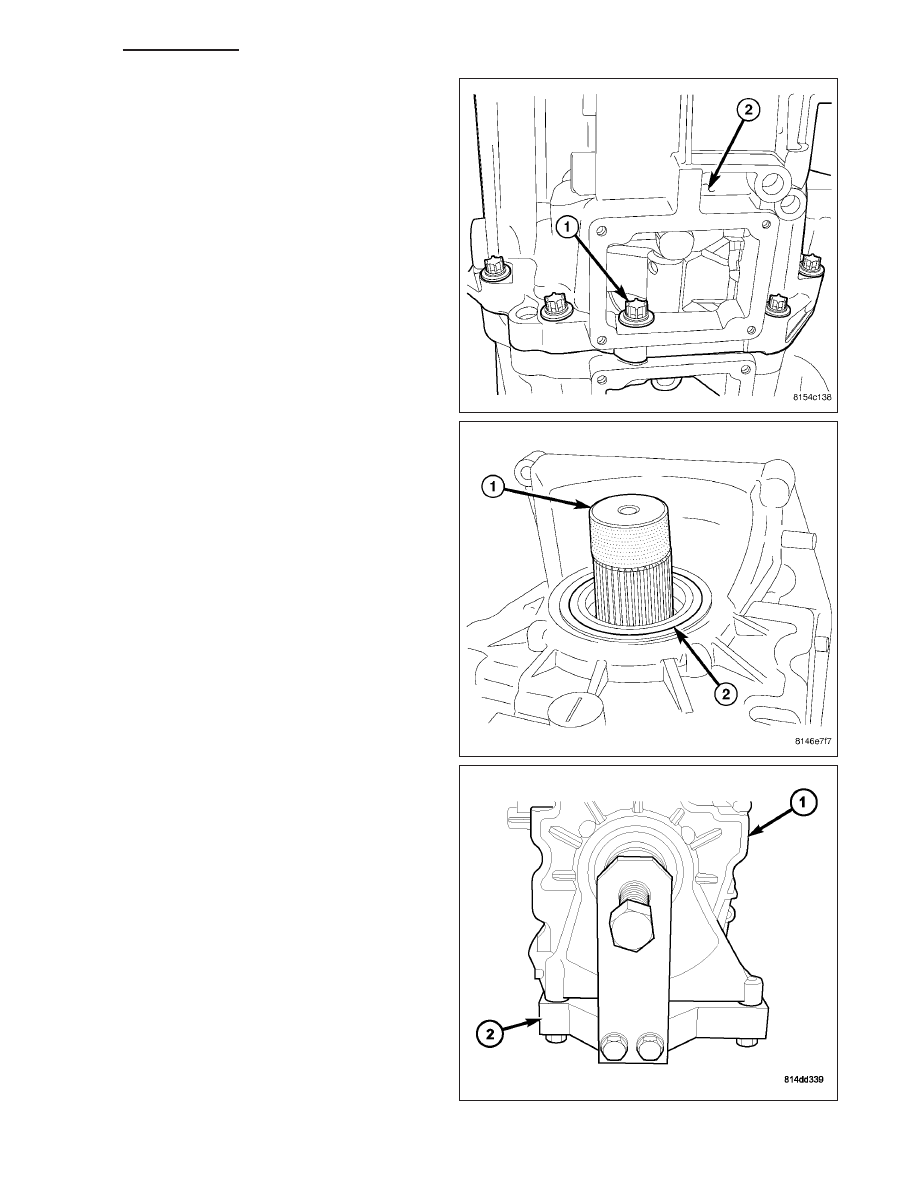

If necessary, remove the cover plate to access the
one rear housing (2) bolt (1) located in the opening.

10. Place transmission on front housing and remove

rear housing (2) bolts (1).

11. Install Button 9618-2 (1) into output shaft (2).

12. Separate rear housing (1) from mainshaft with

Puller 9621(2). Bolt puller to the bottom of the
rear housing, then turn puller bolt to push main-
shaft out of the housing.

DR/DH

MANUAL TRANSMISSION - GETRAG 238 - SERVICE INFORMATION

21 - 113

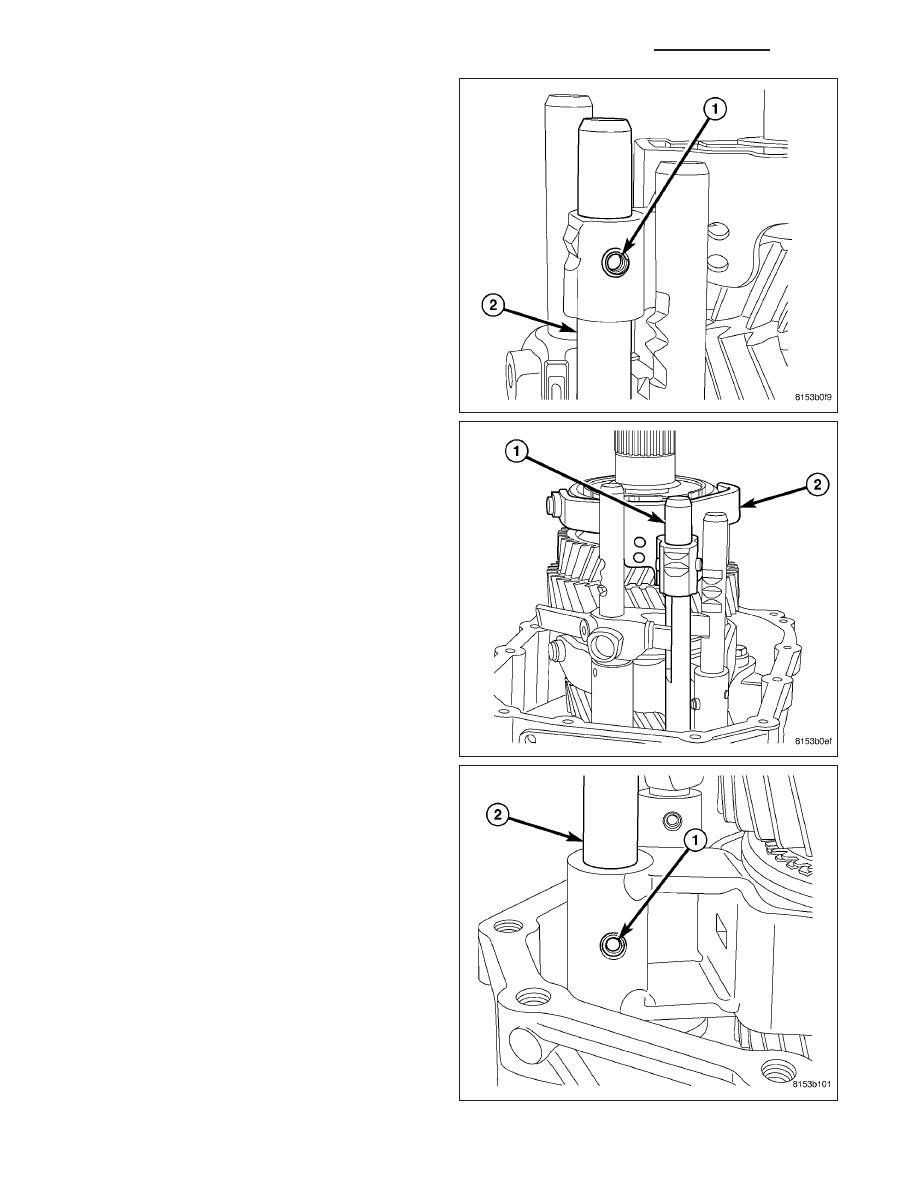

13. Remove reverse shift fork roll pin (1) from reverse

shift rail (2).

14. Slid reverse shift rail (1) down out of the shift fork

(2) and remove reverse shift fork. Then slid shift
rail up and out of the front housing.

15. Remove 1-2 shift fork roll pin (1) from shift rail (2).

Slid shift rail up out of shift fork and rear housing.
Remove 1-2 shift fork.

21 - 114

MANUAL TRANSMISSION - GETRAG 238 - SERVICE INFORMATION

DR/DH

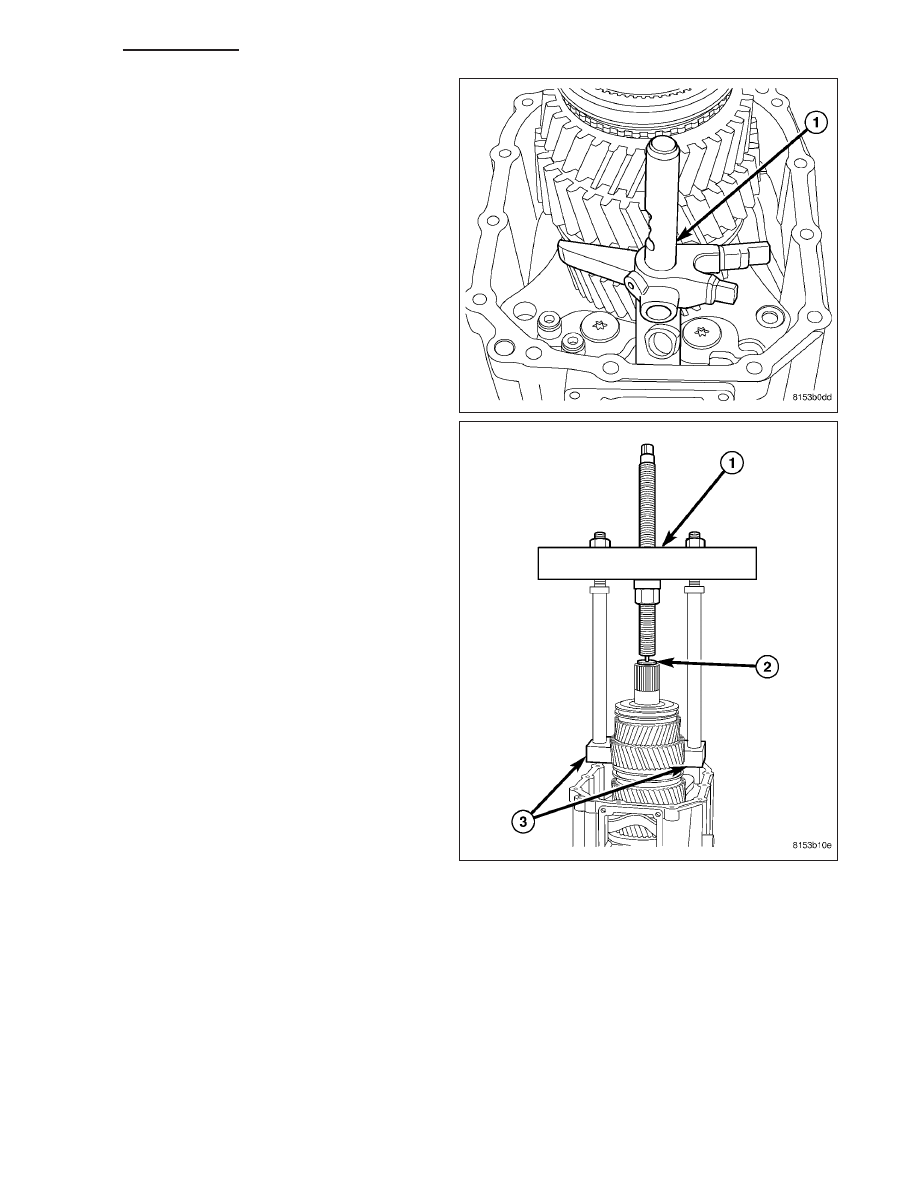

16. Rotate main shift rail (1) clockwise and pull up

and out of the front housing.

17. Remove first gear, reverse gear, reverse bearing,

reverse gear bearing race and reverse synchro-
nizer with Bridge 938 (1), Button 9618-2 (2) and
puller Adapters 9628 (3). Position puller Adapters
9628 (3) under first gear.

DR/DH

MANUAL TRANSMISSION - GETRAG 238 - SERVICE INFORMATION

21 - 115
