Dodge Ram Truck 1500-2500-3500. Manual - part 1543

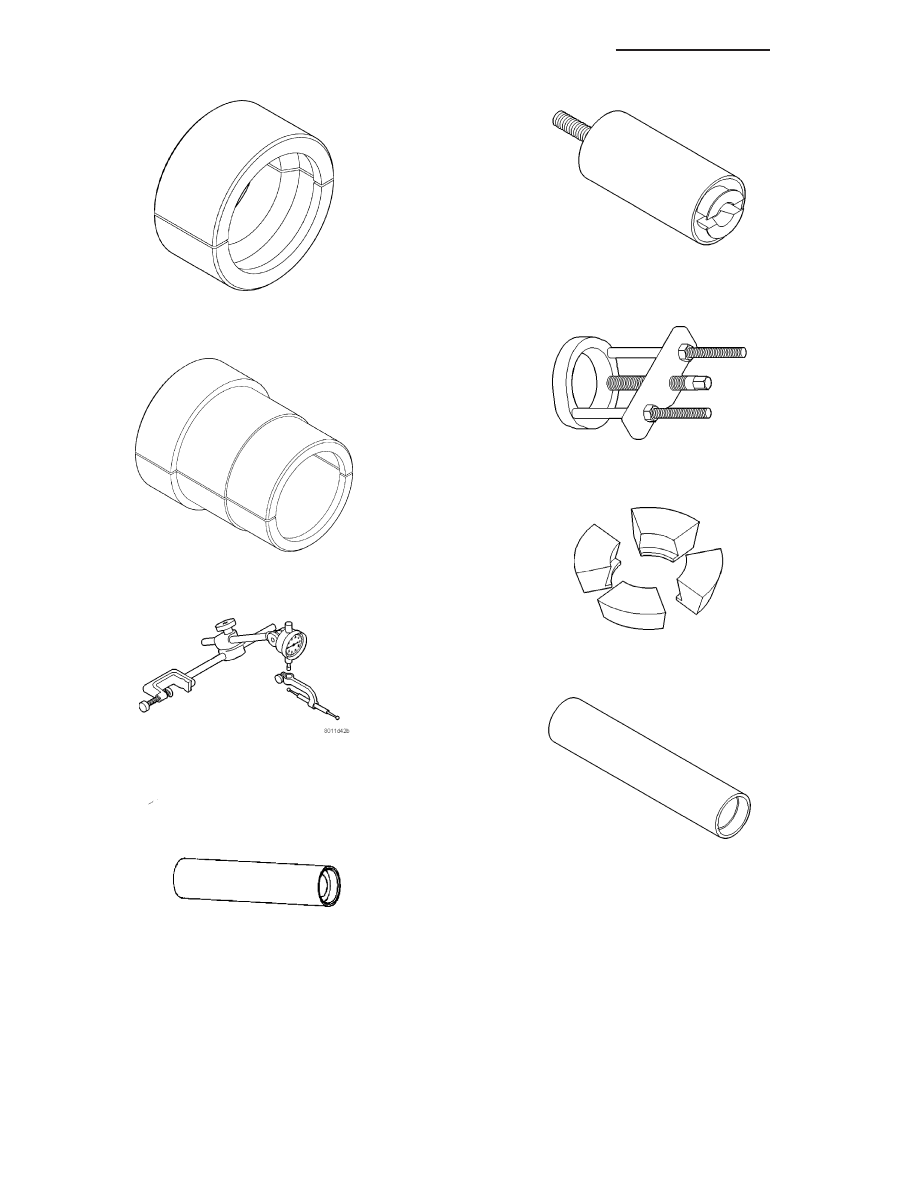

REMOVER 8262

REMOVER 8271

DIAL INDICATOR C-3339

INSTALLER C-4965

REMOVER L-4418

PULLER C-293-PA

ADAPTERS C-293-52

INSTALLER MD998805

21 - 104

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

SEAL-ADAPTER HOUSING - NV5600

REMOVAL

1. Raise and support vehicle.

2. Mark propeller shaft and yokes for installation reference and remove shaft.

3. Remove the transfer case.

4. Remove the adapter housing seal with a pry tool or slide hammer with a screw.

INSTALLATION

1. Install adapter housing seal with Installer 8154 and Handle C-4171.

2. Install transfer case.

3. Install propeller shaft with reference marks aligned.

4. Check fluid level.

5. Remove support and lower vehicle.

SEAL-EXTENSION HOUSING - NV5600

REMOVAL

1. Mark propeller shaft and pinion yoke for installation reference and remove the propeller shaft.

2. Remove extension housing seal with a pry tool or a slide hammer and screw.

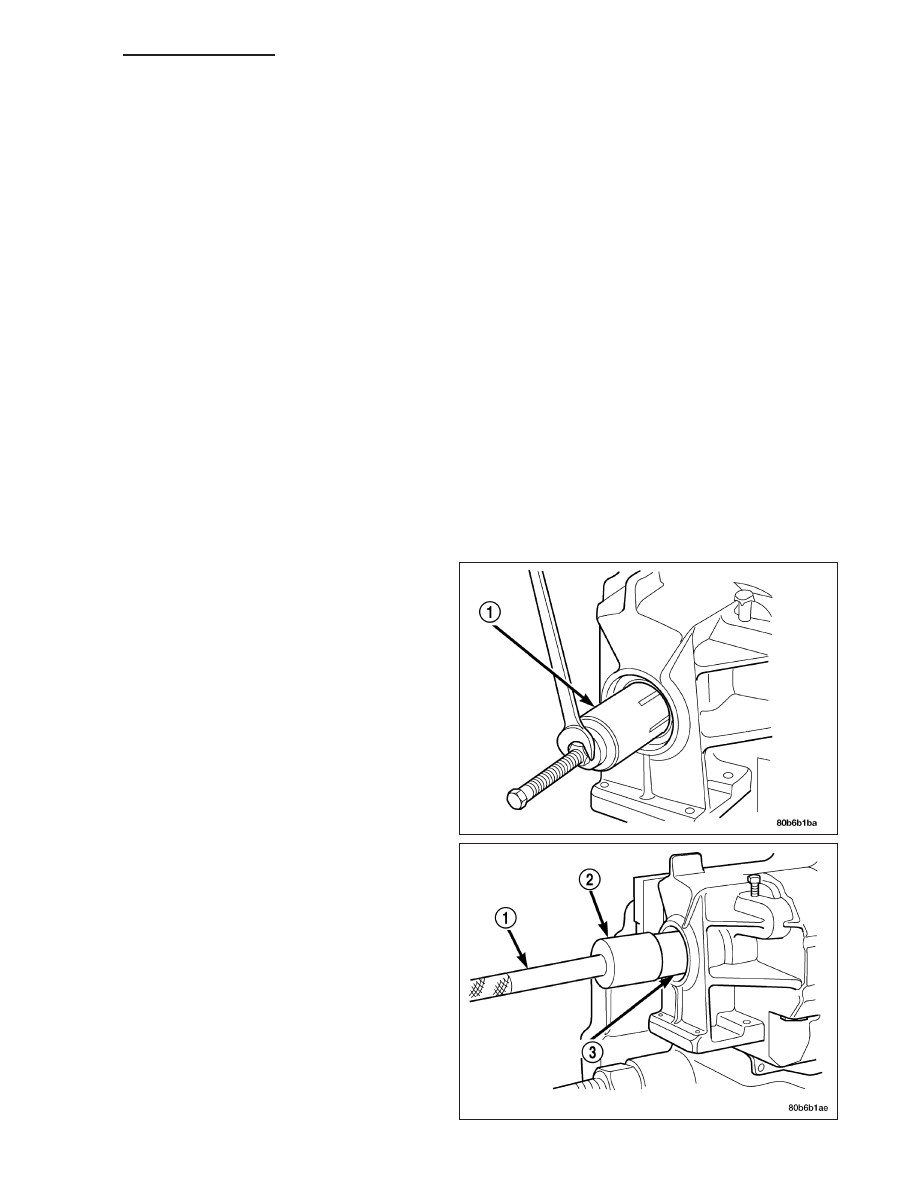

3. Remove extension housing bushing with Remover 8155.

INSTALLATION

1. Install extension housing bushing with Installer

8156 and Handle C-4171.

2. Install extension housing seal with Installer 8154

and Handle C-4171.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 105

3. Install propeller shaft with reference marks aligned.

4. Check and fill transmission.

COVER-SHIFT - NV5600

REMOVAL

1. Shift transmission into Neutral.

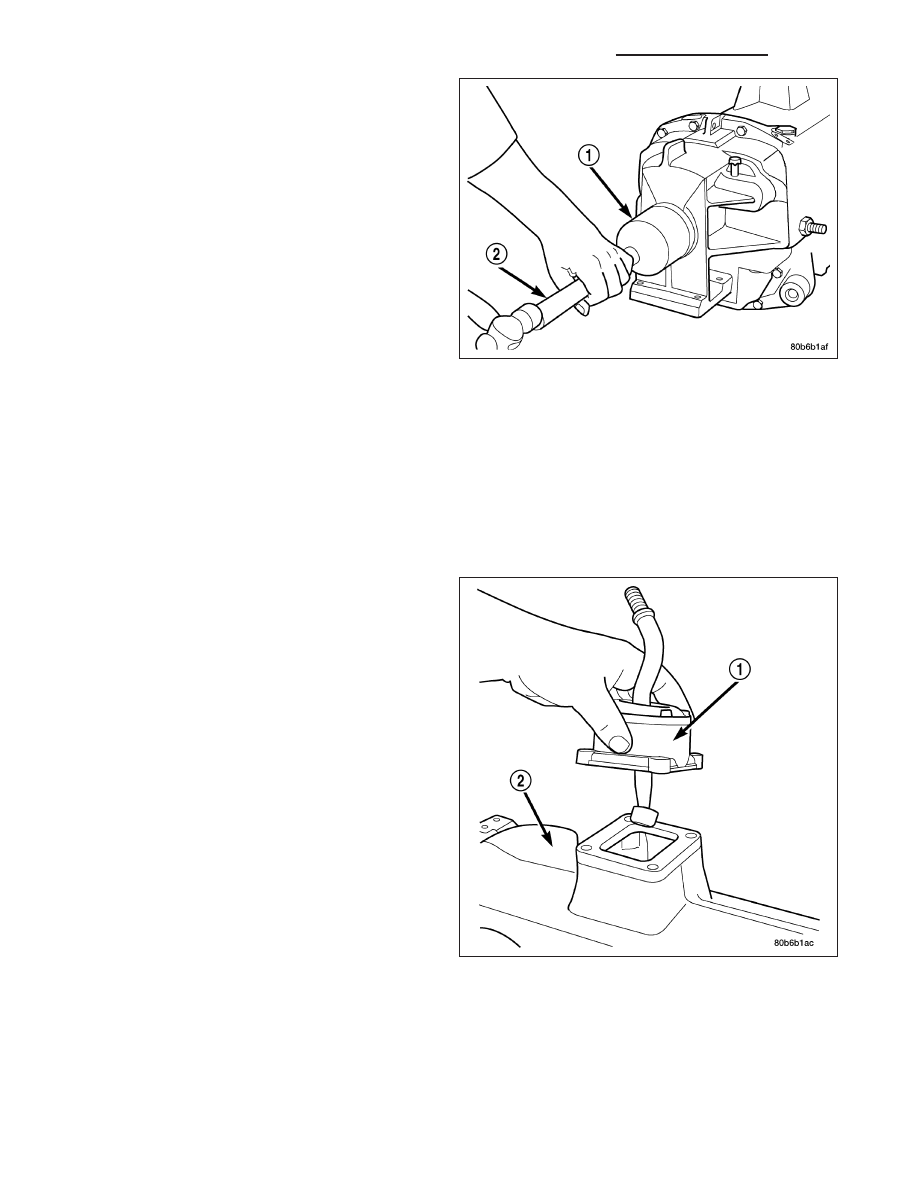

2. Unscrew and remove the shift lever extension from the shift

3. Remove screws attaching shift boot to floorpan. Then slide boot upward on the shift lever.

4. Remove the bolts holding the shift tower to the isolator plate and transmission gear case.

5. Remove the shift tower and isolator plate from the transmission.

21 - 106

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

INSTALLATION

1. Shift transmission into third gear.

2. Clean the mating surfaces of shift tower, isolator

plate and transmission gear case with suitable wax
and grease remover.

3. Apply Mopar Gasket Maker or equivalent to the

sealing surface of the transmission. Do not over
apply sealant.

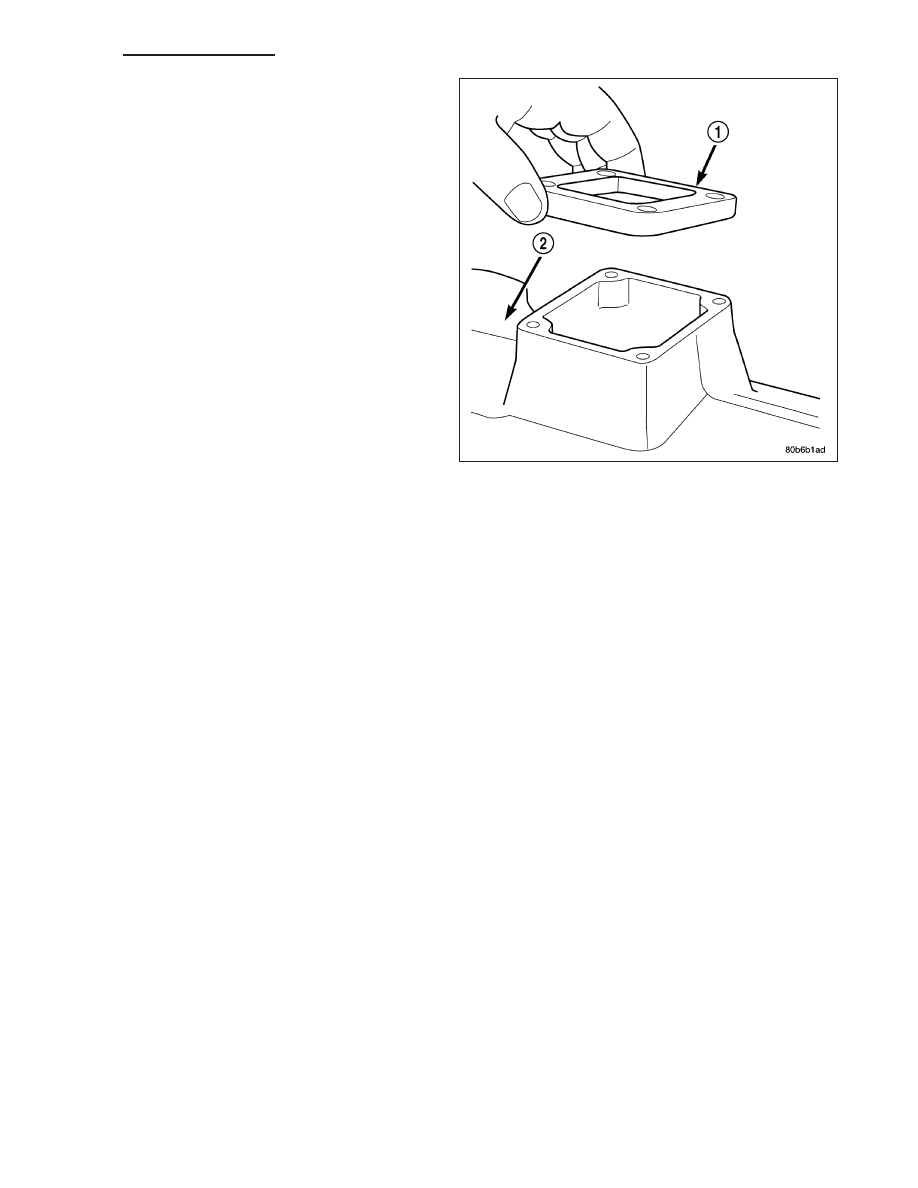

4. Install isolator plate onto the transmission, metal

side down.

5. Install shift tower onto the isolator plate. No sealant

is necessary between the shift tower and isolator
plate.

6. Verify shift tower, isolator plate and shift tower

bushings are properly aligned.

7. Install shift tower bolts and tighten the shift tower

bolts to 8-10 N·m (7-9 ft. lbs.).

8. Install shift lever extension, shift boot and bezel.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 107
