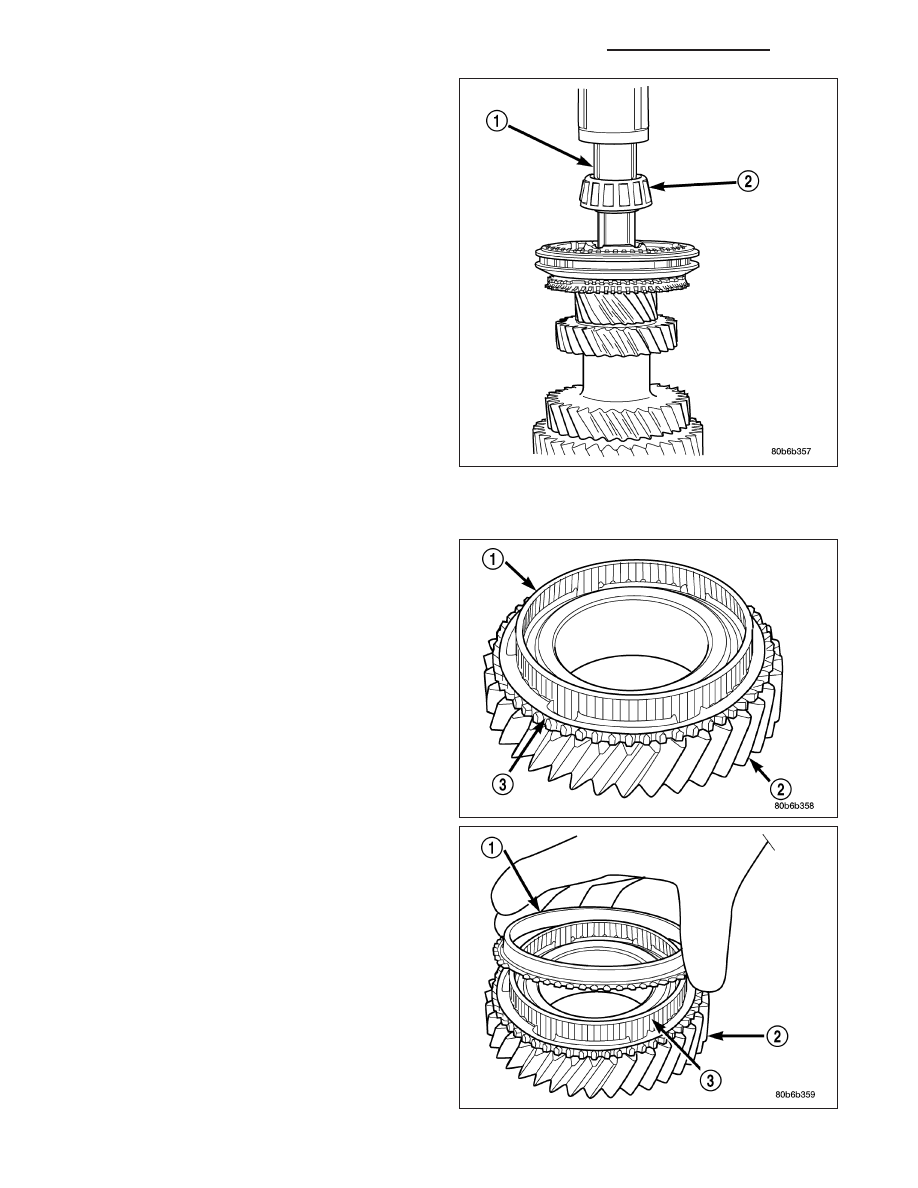

28. Install output shaft pocket bearing (2) onto the

output shaft with Guide 8235 (1) and a shop
press.

29. Install a new snap-ring to hold the output shaft

pocket bearing onto the output shaft.

COUNTERSHAFT

1. Place third countershaft gear (2) on the bench with

the synchro clutch ring up (3).

2. Install third countershaft gear friction cone (1) onto

third gear.

3. Install third countershaft gear (2) blocker ring (1)

onto friction cone (3).

21 - 84

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

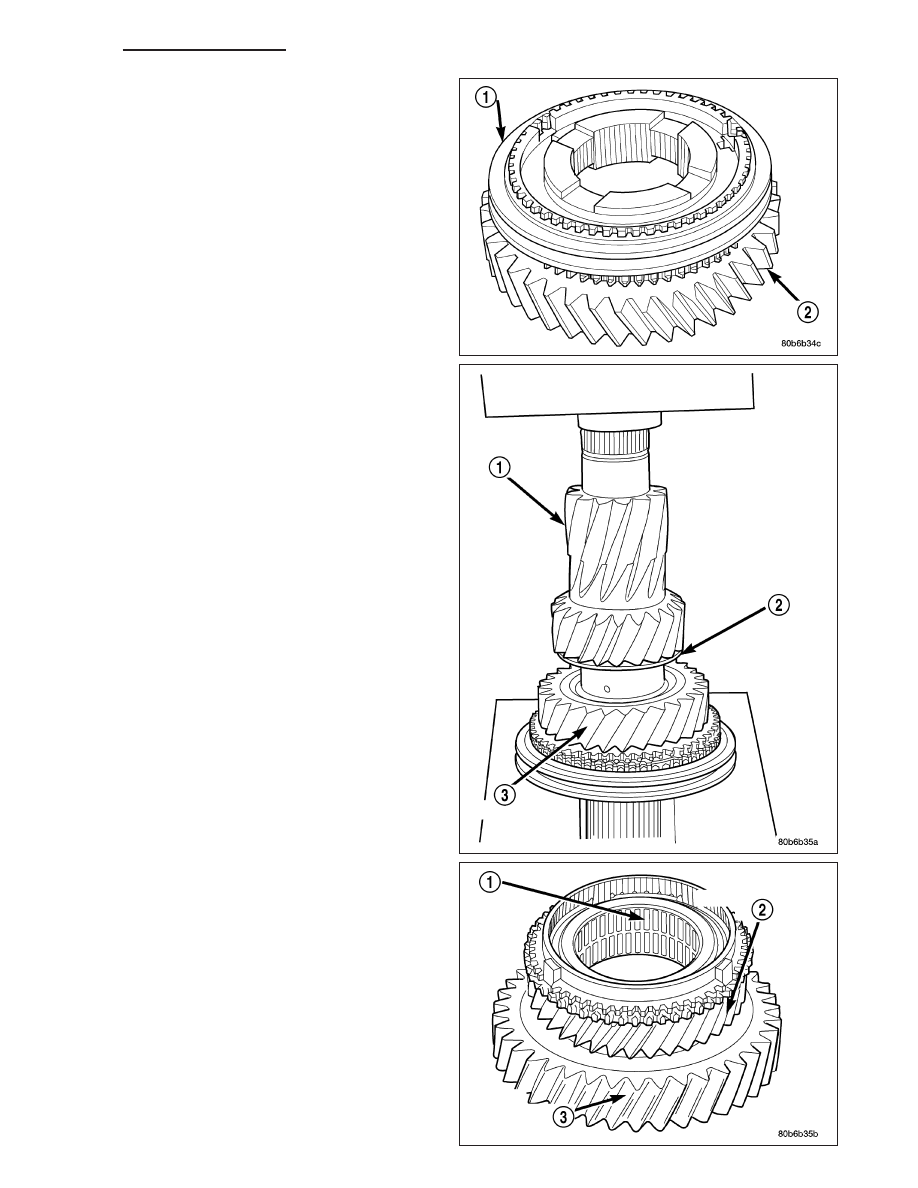

4. Install 3-4 synchro (1) assembly onto the blocker

ring/gear (2) assembly.

5. Reverse the assembly on the bench.

6. Install third countershaft gear (3) bearing into the

third countershaft gear.

7. Install 2-3 thrust washer (2) onto the countershaft

(1)

8. Place third gear/3-4 synchro assembly in a shop

press.

9. Install countershaft through the third gear/3-4 syn-

chro assembly.

10. Press countershaft into the 3-4 synchro assembly.

11. Install fourth countershaft gear bearing sleeve

onto the output shaft.

12. Press fourth countershaft bearing sleeve onto the

countershaft with Installer 8228 and a shop press.

13. Place fourth countershaft gear on the bench with

the synchro clutch ring up.

14. Install fourth countershaft gear friction cone onto

fourth countershaft gear.

15. Install fourth countershaft gear blocker ring onto

the friction cone.

16. Install fourth countershaft gear bearing (1) into the

fourth countershaft gear (2).

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 85

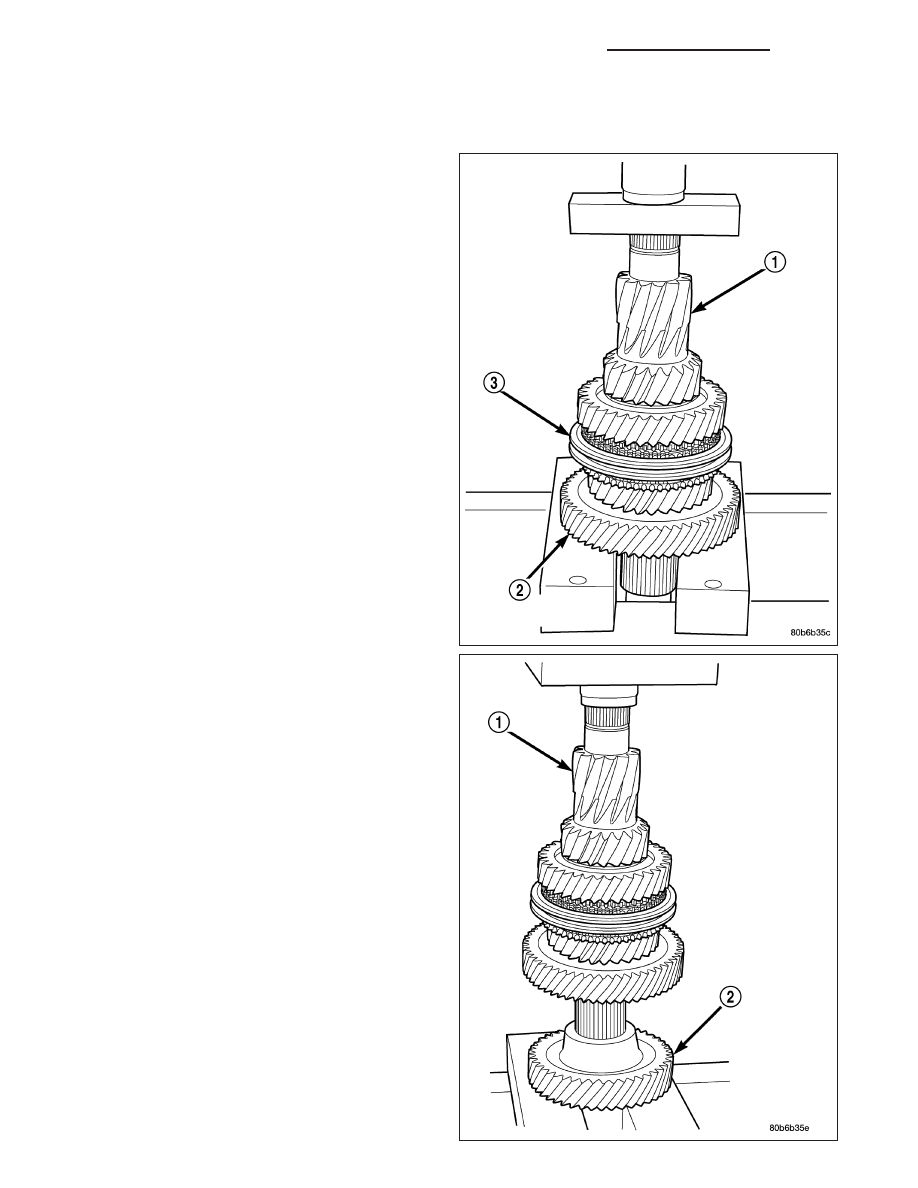

17. Place sixth countershaft gear (3) in the shop press.

18. Position fourth countershaft gear assembly onto the sixth countershaft gear.

19. Install countershaft (1) into the fourth/sixth coun-

tershaft gear (2) assembly in the shop press.

20. Press countershaft into sixth gear.

CAUTION: Gear and shaft must be aligned while
pressing or the gear will bind on the shaft.

21. Place fifth countershaft gear (2) into the shop

press.

22. Install countershaft (1) into the fifth countershaft

gear (2) and press countershaft into fifth gear.

CAUTION: Gear and shaft must be aligned while
pressing or the gear will bind on the shaft.

23. Place front countershaft bearing onto the counter-

shaft.

24. Install front countershaft bearing onto the counter-

shaft with Installer 8236 and Handle C-4171.

25. Install a new snap-ring to hold the front counter-

shaft bearing onto the countershaft.

26. Place

rear

countershaft

bearing

onto

the

countershaft.

21 - 86

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

INPUT SHAFT

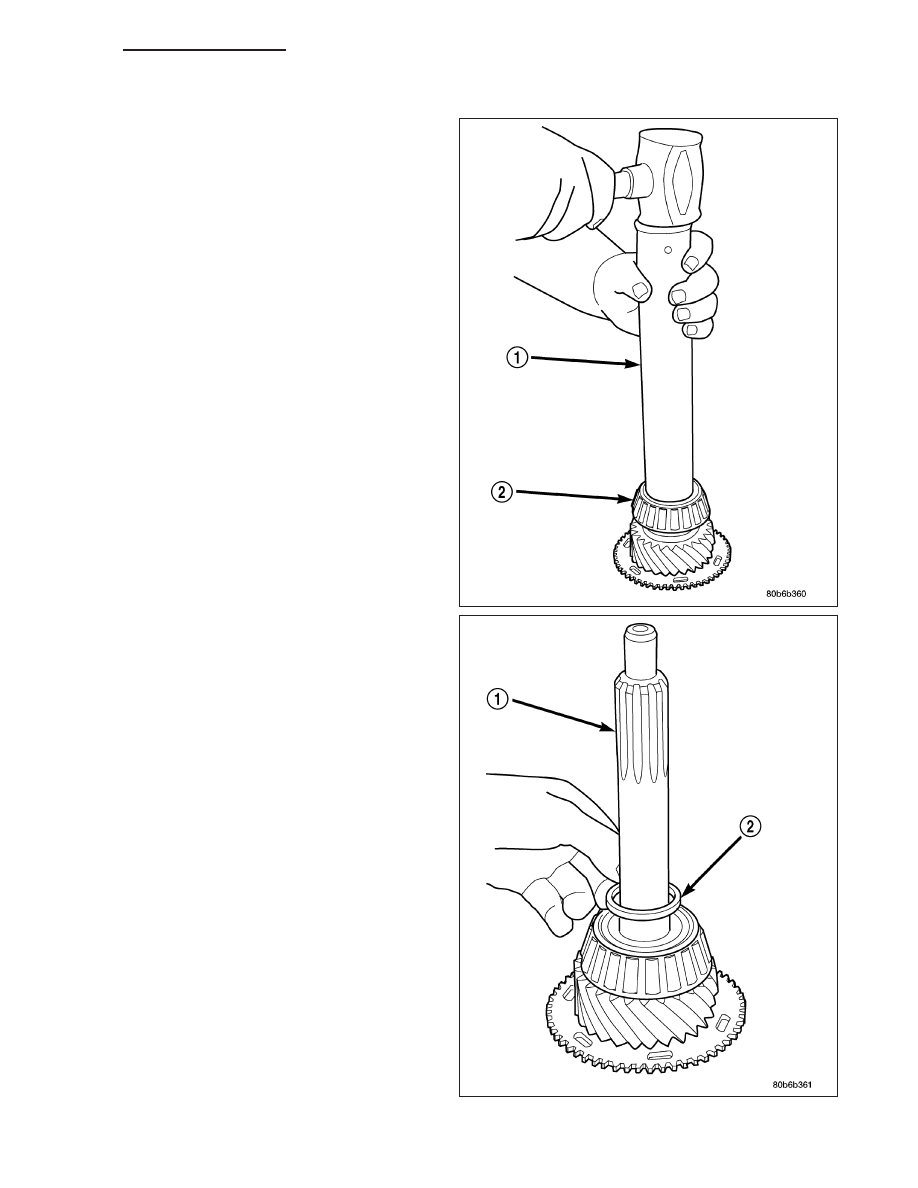

1. Install input shaft bearing (2) onto input shaft with

Installer MD998805 (1).

2. Position input shaft (1) bearing oil guide (2) on

input shaft.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 87
