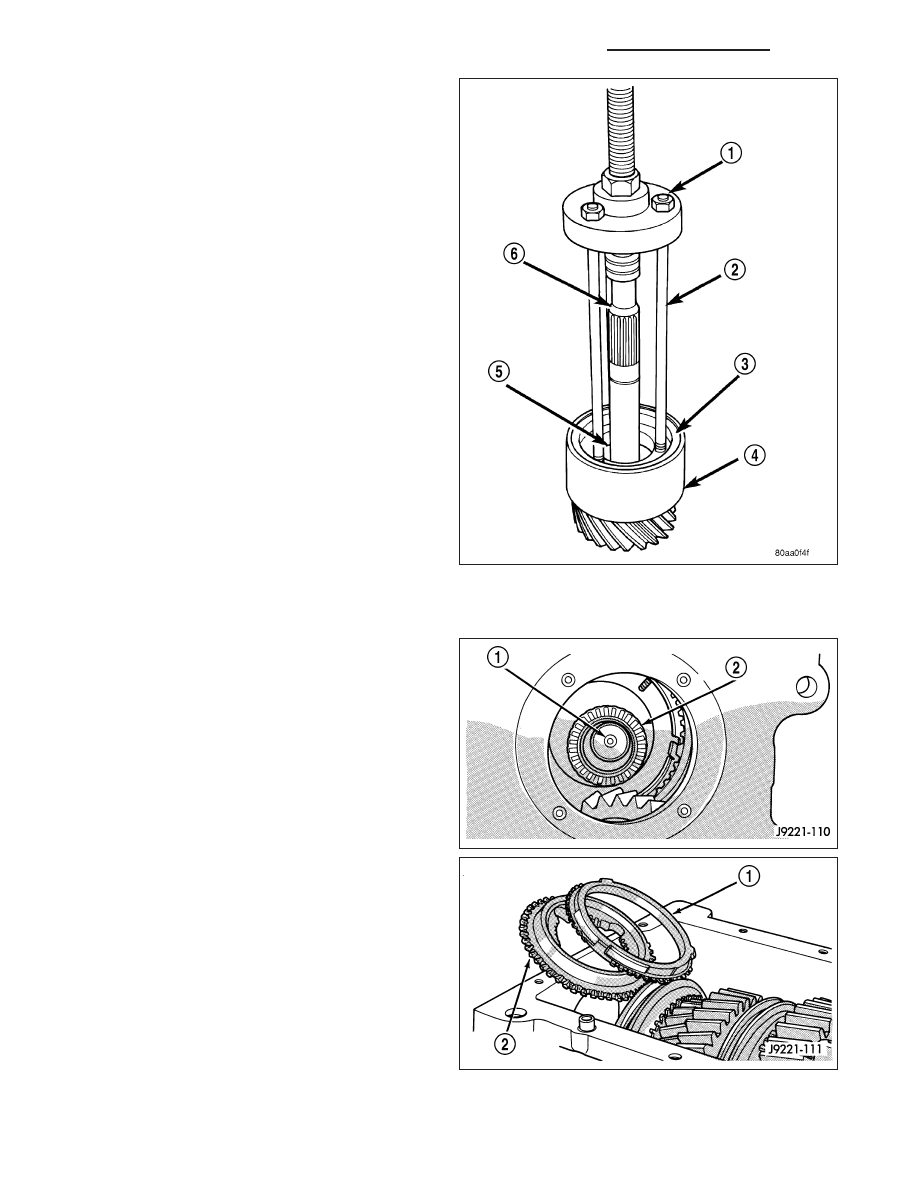

3. Remove tapered bearing from drive gear (6) with

Puller Flange 6444-1 (5) and Puller Rods 6444-6
(2).

4. Position first Jaw 6447 (3) on bearing. Slide

assembled puller flange and rod tools onto input
shaft. Then seat flange in notch of puller jaw.

5. Position second Jaw 6447 on gear and in notch of

puller flange. Slide Collar 6444-8 (4) over puller
jaws to hold them in place.

6. Install Puller 6444 (1) on puller rods then install

retaining nuts. Tighten puller bolt to remove bearing
cone from drive gear.

MAINSHAFT AND GEARTRAIN

1. Move 1-2 and 3-4 synchro sleeves into neutral.

2. Remove drive gear thrust bearing (1) from forward

end of mainshaft (1).

3. Remove fourth gear clutch gear (2) and synchro

stop ring (1) from mainshaft.

4. Roll gear case onto left side.

21 - 12

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

NOTE: Handling mainshaft carefully because gears
are lose on the mainshaft.

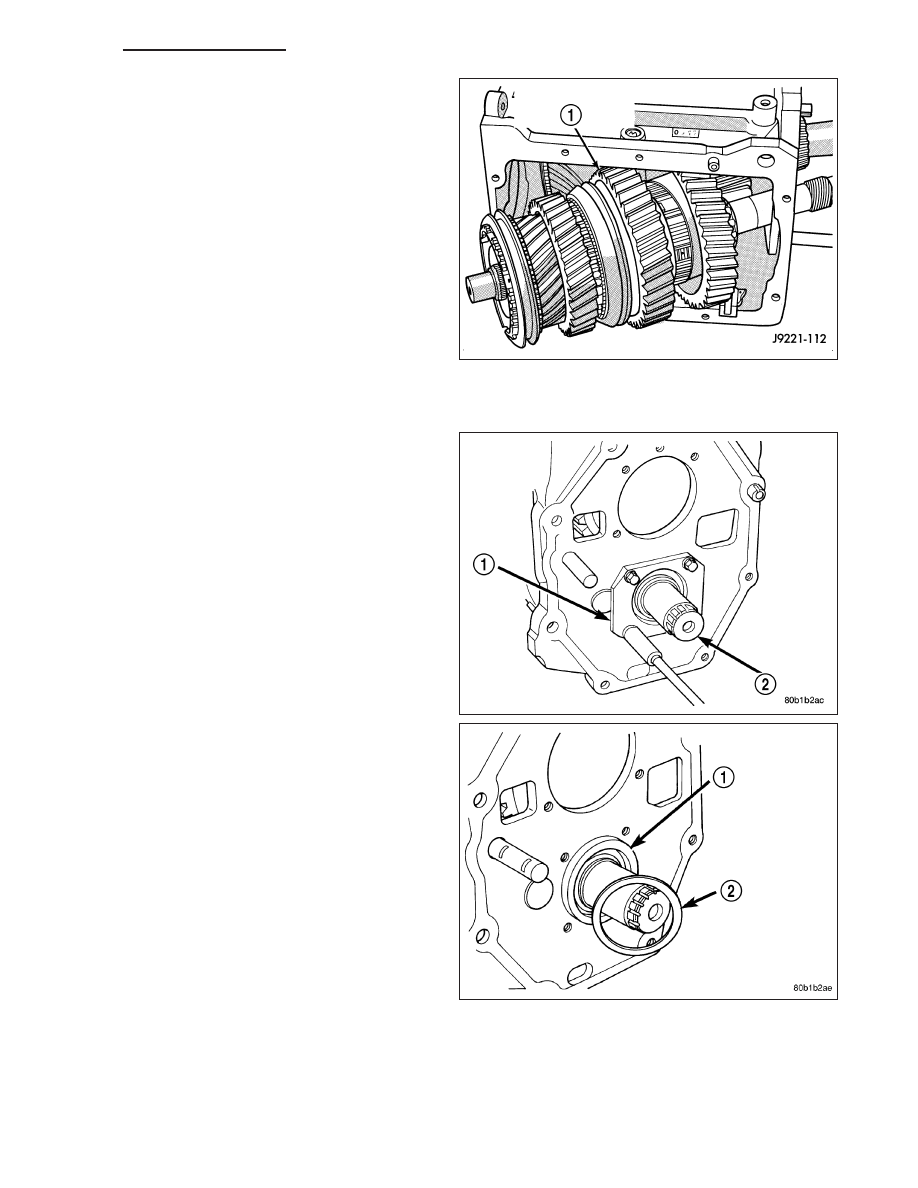

5. Remove mainshaft assembly (1) by lifting front end

of mainshaft slightly. Then grasp mainshaft rear
splines and turn spline end of mainshaft counter-
clockwise to rotate shaft and geartrain out of case.
Tilt mainshaft outward and removed from case.

REVERSE IDLER AND COUNTERSHAFT

1. Remove countershaft (2) rear bearing plate (1).

2. Remove countershaft end play shim (2) and rear

bearing cup (1).

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 13

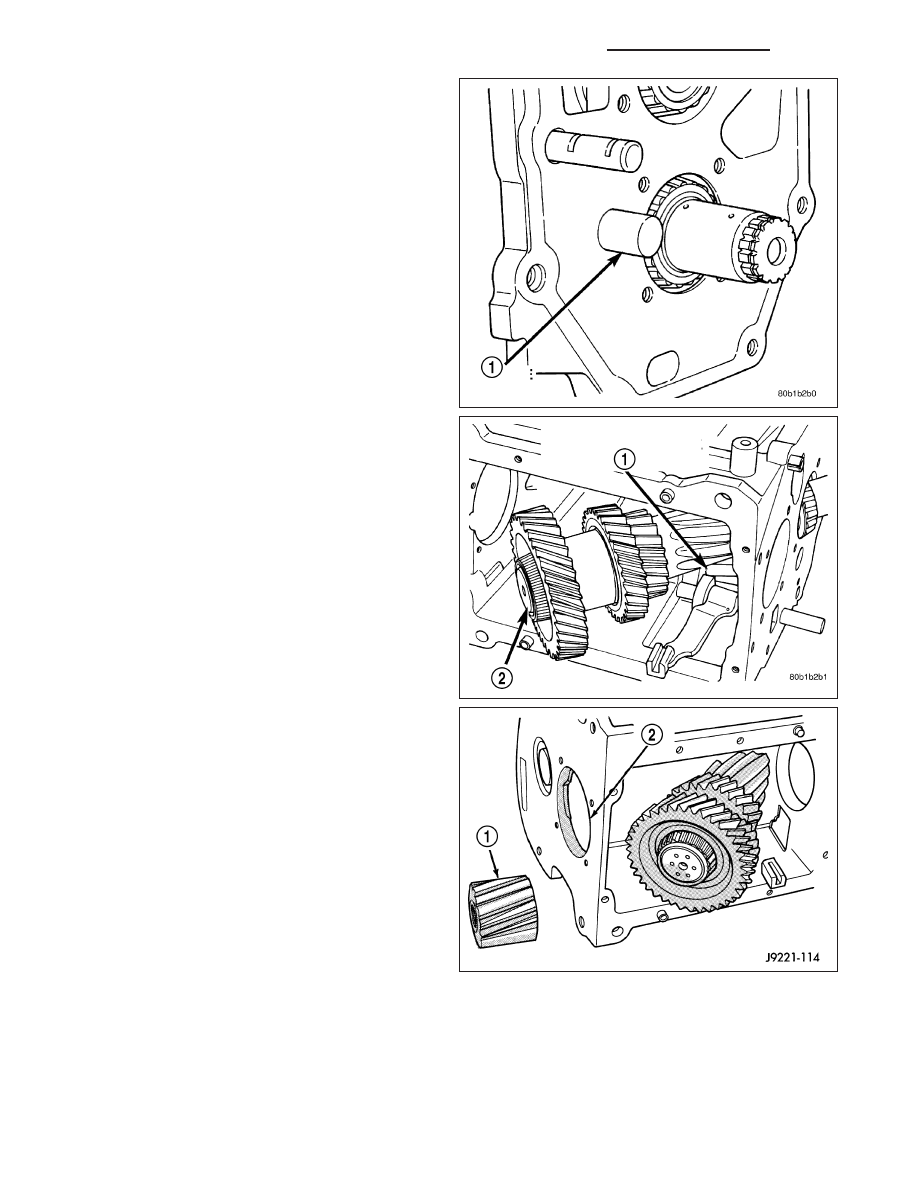

3. Remove reverse idler shaft (1).

4. Rotate countershaft (2) outward and push reverse

idler gear (1) away from countershaft and toward
front of case.

5. Remove idler gear (1).

21 - 14

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

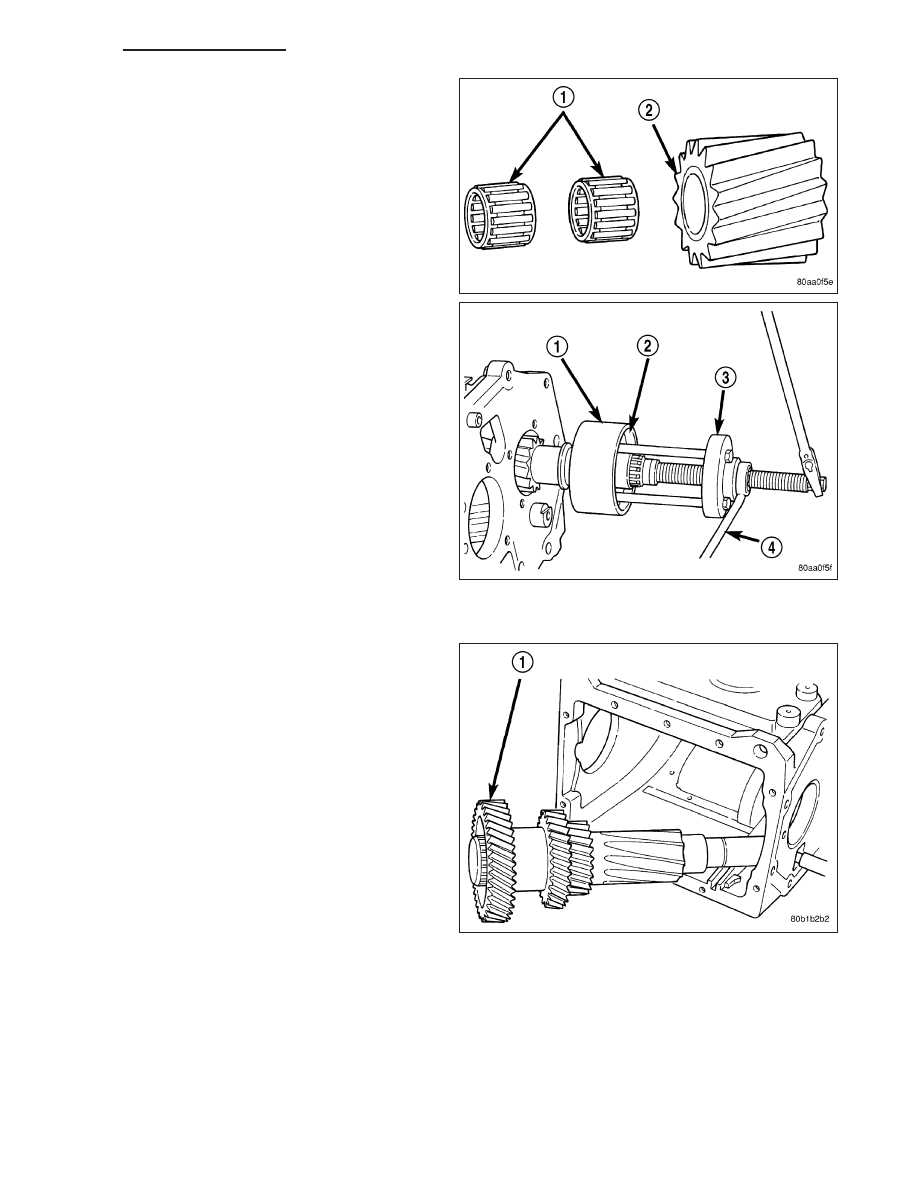

6. Keep reverse idler gear (2) bearings (1) and spacer

together. Insert idler shaft through gear and bear-
ings to keep them in place.

7. Remove idler gear thrust washers from gear case.

Install washers on idler shaft to keep them together
for cleaning and inspection.

NOTE: Shaft cannot be removed from case until
rear bearing has been removed.

8. Remove countershaft rear bearing with Puller

Flange 6444-1 and Puller Rods 6444-4.

9. Position first Jaw 6449 (2) on bearing cone and

seat puller flange in notch of puller.

10. Install second Jaw 6449 on bearing and in notch

of puller flange. Slide Collar 6444-8 (1) over puller
jaws.

11. Install Puller 6444 (3) on puller rods, then secure

puller to rods with retaining nuts. Tighten puller
bolt to remove bearing from shaft. Tap end of
puller bolt with copper mallet to help loosen bear-
ing if necessary.

12. Remove bearing puller tools then rotate counter-

shaft (1) out of case.
