DAMPER

REMOVAL

1. Remove the steering damper mounting nuts and bolts.

2. Slide the damper from the isolation bushing.

3. Remove the damper.

INSTALLATION

1. Install the steering damper on the axle and isolation bushing. Tighten nut to 95 N·m (75 ft. lbs.).

2. Install the steering damper on the tie rod. Tighten nut to 81 N·m (60 ft. lbs.).

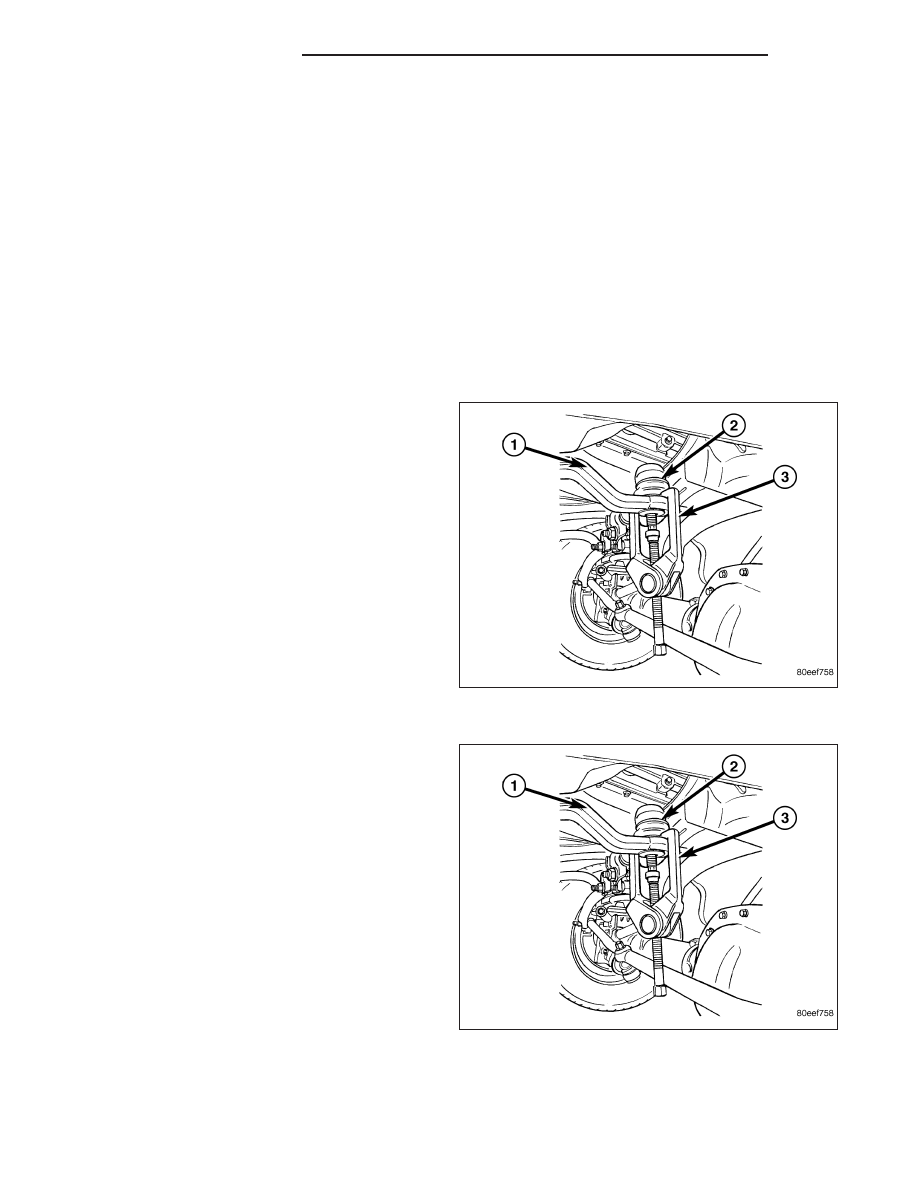

DRAG LINK

REMOVAL

1. Remove the draglink nut (2) from the pitman arm

side (1).

2. Remove the drag link nut from the knuckle side.

3. Remove the drag link (2) from the right knuckle

and pitman arm (1) with Puller C-3894A (3).

INSTALLATION

1. Install the drag link (2) to the pitman arm (1). Install

the nut and tighten to 88 N·m (65 ft. lbs.).

2. Install the drag link to the right steering knuckle.

Install the nut and tighten to 54 N·m (40 ft. lbs.)
Then an additional 90°.

3. Install tie rod to the left steering knuckle and drag

link. Install the nuts and tighten to 54 N·m (40 ft.
lbs.) Then an additional 90°.

4. Remove the supports and lower the vehicle to the

surface. Center steering wheel and adjust toe,
(Refer to 2 - SUSPENSION/WHEEL ALIGNMENT -
STANDARD PROCEDURE).

5. After adjustment tighten tie rod adjustment sleeve

clamp bolts to 61 N·m (45 ft. lbs.).

NOTE: Position the clamp on the sleeve so retain-
ing bolt is located on the bottom side of the sleeve.

19 - 58

LINKAGE - LINK/COIL

DR/DH

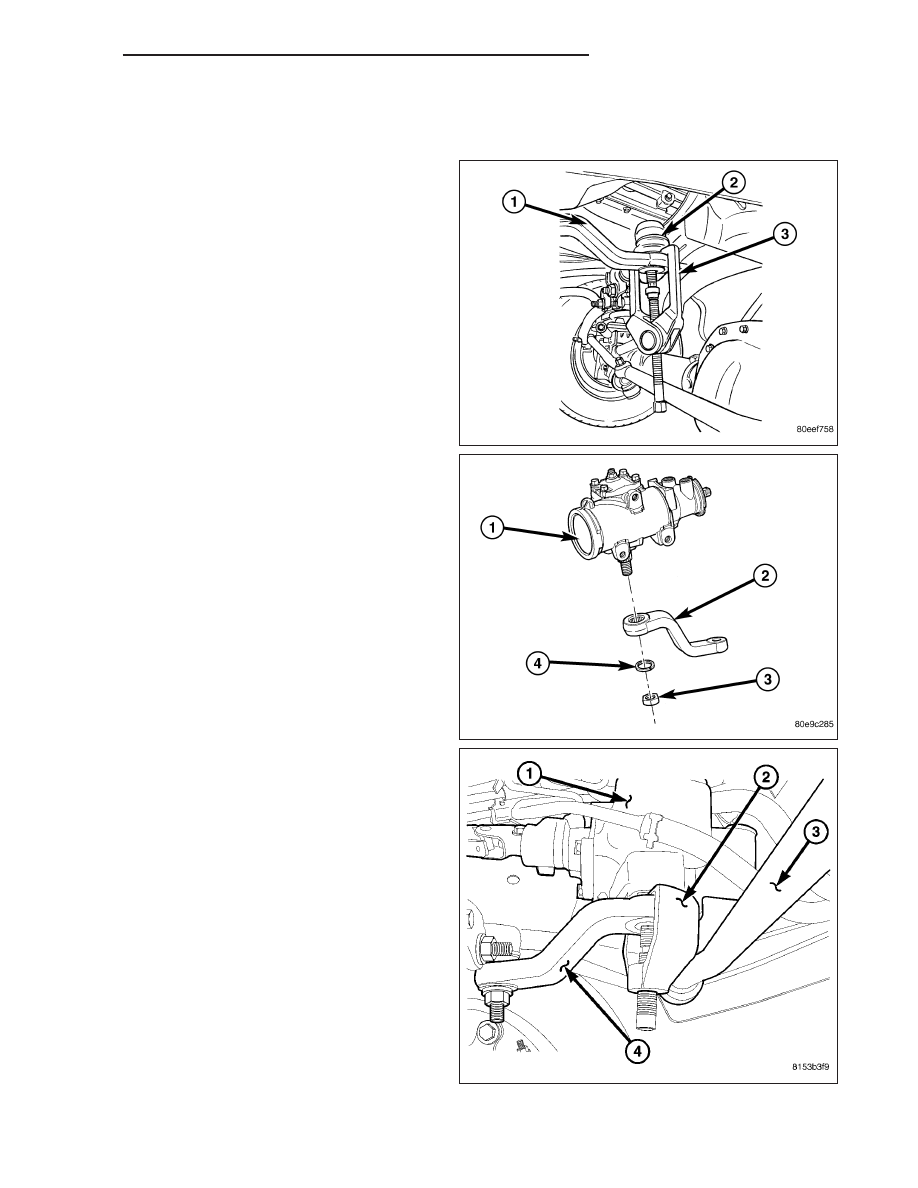

PITMAN ARM

REMOVAL

1. Remove the drag link nut (2) from the pitman arm

(1).

2. Install puller C-3894-A (3) and separate the drag

link (2) from the pitman arm (1).

3. Mark the pitman arm (2) and shaft positions for

installation reference. Remove the nut (3) and
washer (4) from the pitman arm (2).

4. Remove the pitman arm (4) with Puller 9615 (2) or

an equivalent pitman arm puller tool.

DR/DH

LINKAGE - LINK/COIL

19 - 59

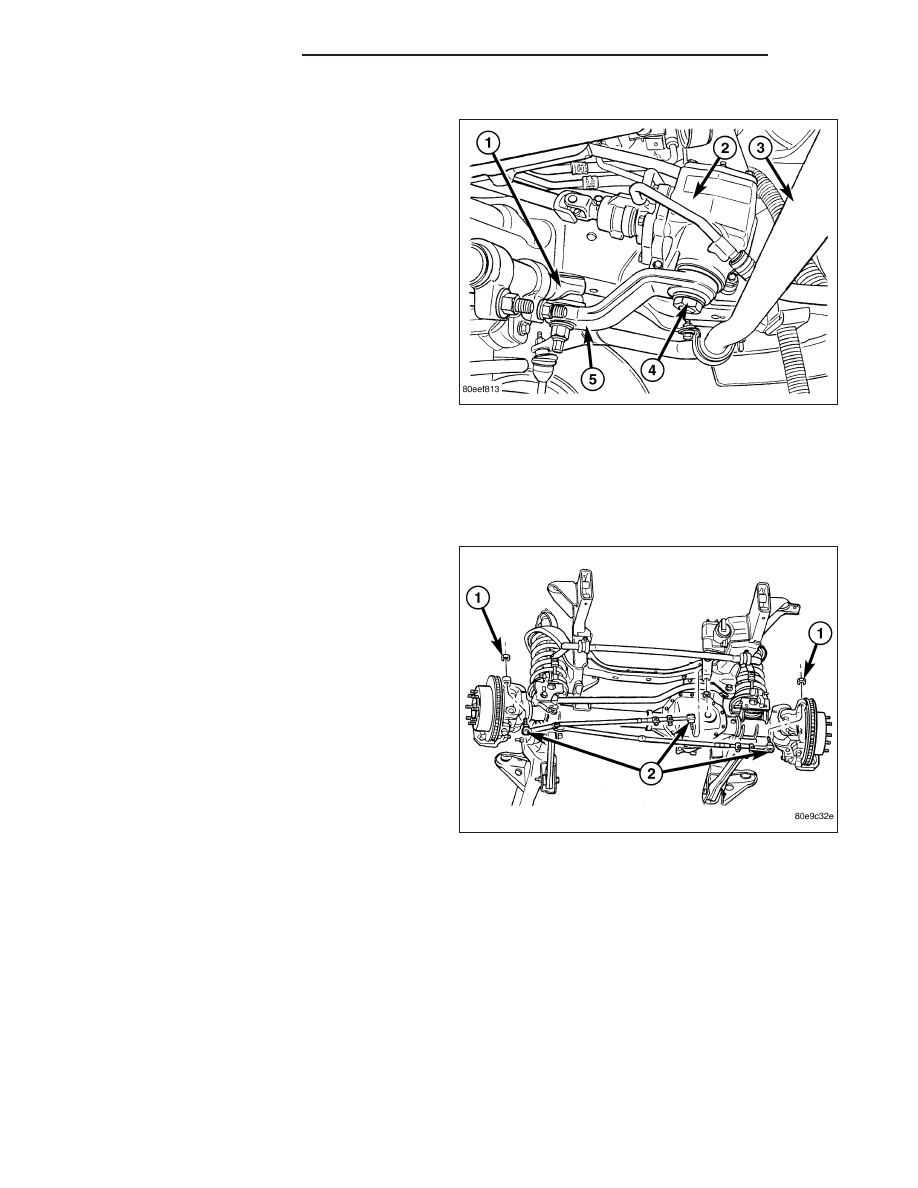

INSTALLATION

1. Align reference marks and install pitman arm.

2. Install the lock washer and retaining nut on the pit-

man shaft and tighten nut to 251 N·m (185 ft. lbs.).

3. Install the drag link (1) to the pitman arm (5). Install

the nut (4) and tighten to 54 N·m (40 ft. lbs.) Then
an additional 90°.

4. Remove the supports and lower the vehicle to the

surface. Center steering wheel and adjust toe,
(Refer to 2 - SUSPENSION/WHEEL ALIGNMENT -
STANDARD PROCEDURE).

5. After adjustment tighten tie rod adjustment sleeve

clamp bolts to 61 N·m (45 ft. lbs.).

NOTE: Position the clamp on the sleeve so retain-
ing bolt is located on the bottom side of the
sleeve.

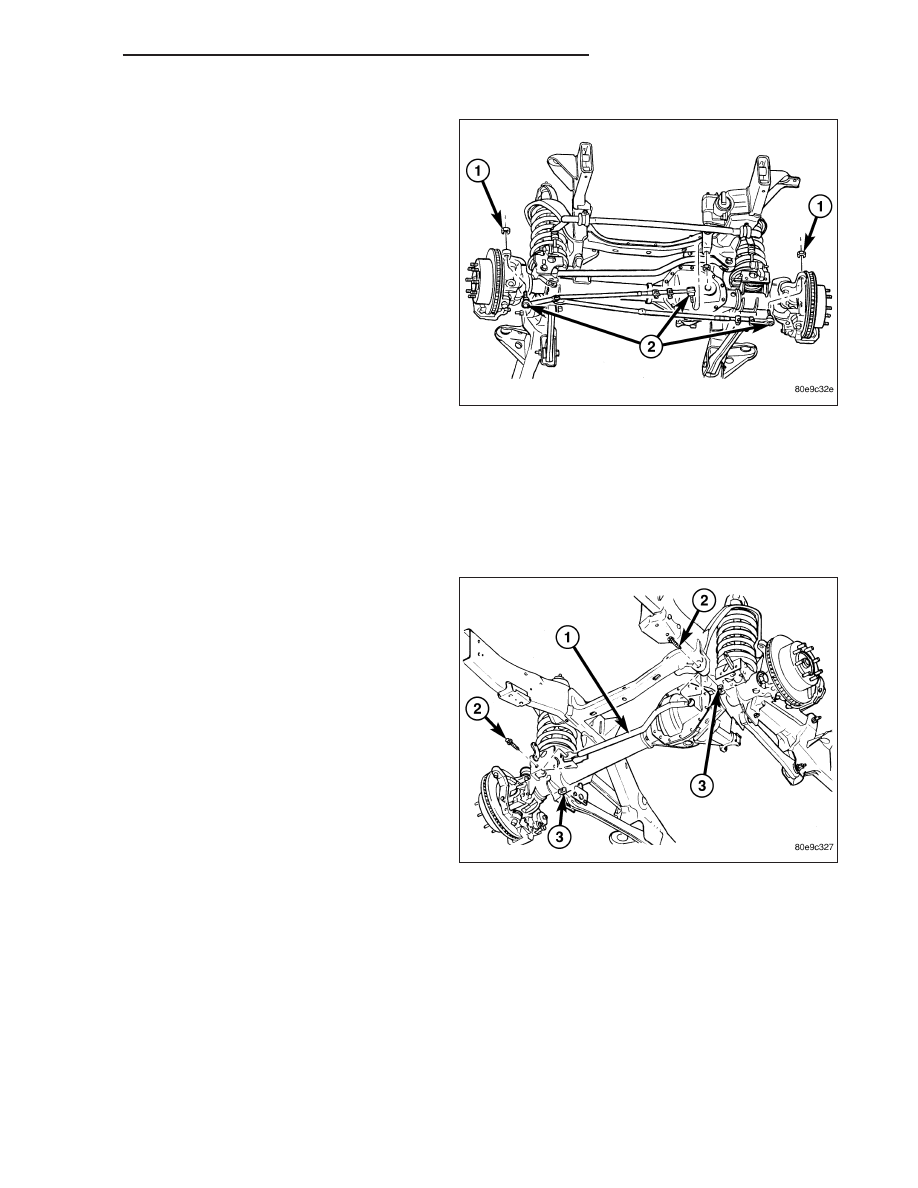

TIE ROD END

REMOVAL

1. Remove tie rod nuts (1).

2. Remove tie rod from drag link and left knuckle with

Puller C-4150A.

19 - 60

LINKAGE - LINK/COIL

DR/DH

INSTALLATION

1. Install tie rod (2) to the left steering knuckle and

drag link. Install the nuts (1) and tighten to 54 N·m
(40 ft. lbs.) Then an additional 90°.

2. Remove the supports and lower the vehicle to the

surface. Center steering wheel and adjust toe,
(Refer to 2 - SUSPENSION/WHEEL ALIGNMENT -
STANDARD PROCEDURE).

3. After adjustment tighten tie rod adjustment sleeve

clamp bolts to 61 N·m (45 ft. lbs.).

NOTE: Position the clamp on the sleeve so retaining bolt is located on the bottom side of the sleeve.

TRACK BAR

REMOVAL

1. Raise and support the axle.

2. Remove the track bar bolts (2) and nuts (3).

3. Remove the track bar (1).
