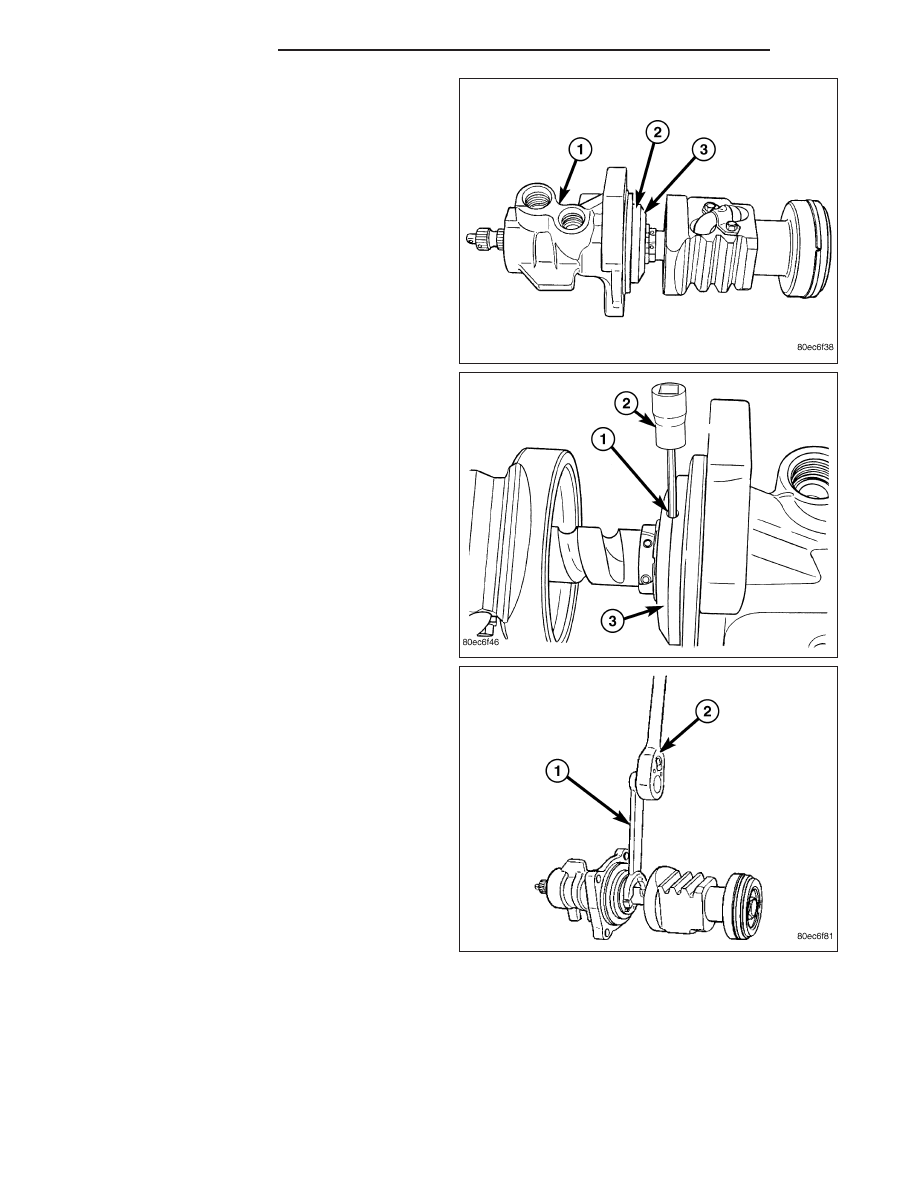

10. Remove the valve housing (1) and wormshaft

assembly from the steering gear housing and
place the valve housing in a soft jawed vise.

11. Remove the retainer ring (3) set screw (1) from

the valve housing.

12. Using special tool reatainer ring wrench 8988 (1)

to remove the steering gear worm thrust bearing
reatainer ring.

19 - 46

GEAR - LINK/COIL

DR/DH

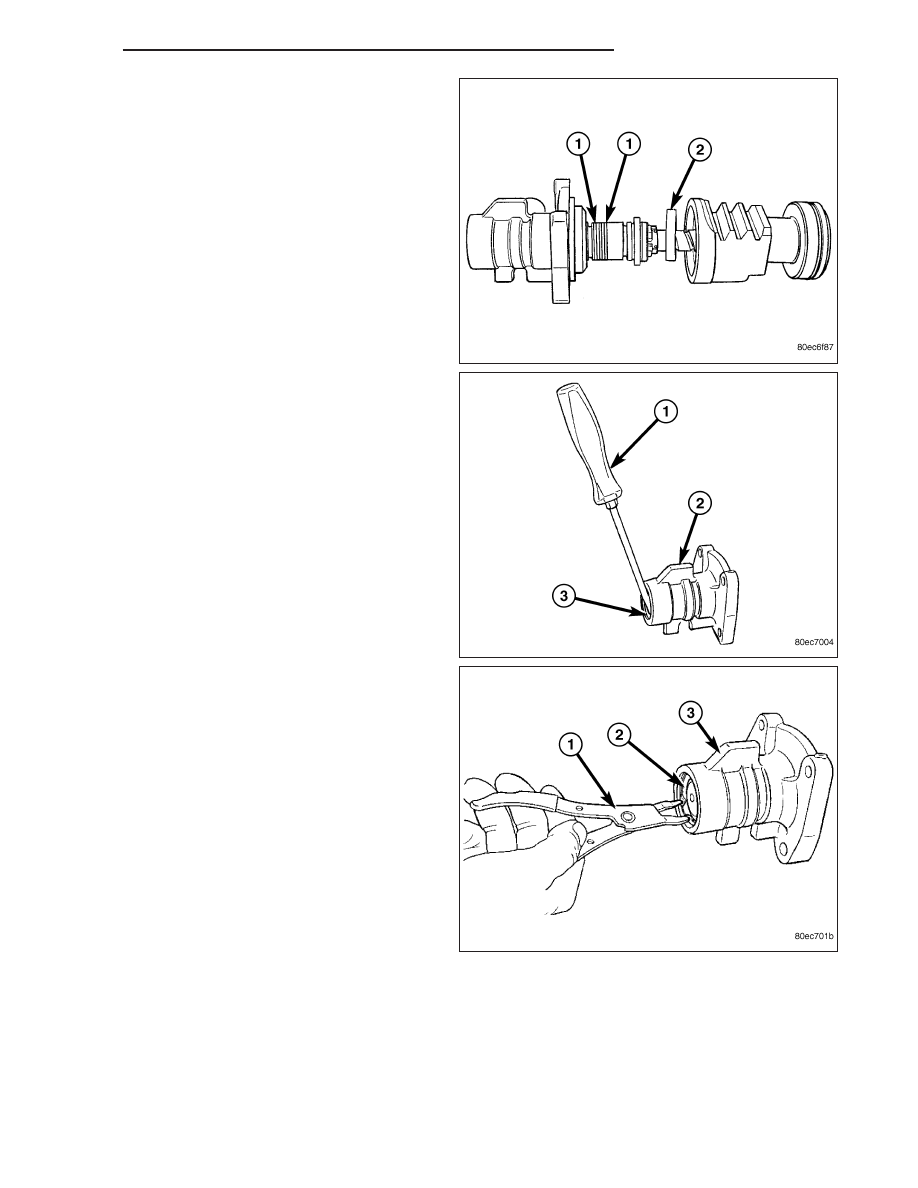

13. Separate the wormshaft assembly from the valve

housing, Then remove the wormshaft assembly
from the vise.

14. Remove the dust seal (3) with a pick (1).

CAUTION: Use care not to score the housing bore
when removing seals.

15. Remove the snap ring (2) with snap ring pliers

(1).

DR/DH

GEAR - LINK/COIL

19 - 47

16. Using special tool slide hammer C-3752 (1) with

adapter 8990 (1) remove the oil seal.

INSTALLATION

1. Inspect the piston teflon seals for damage. Replace

if needed.

NOTE: To replace the teflon seals, use a pick to
remove the teflon o-ring and the rubber o-ring
underneath. Install a new rubber o-ring in the pis-
ton seal grove and a new teflon o-ring over the top
of it.

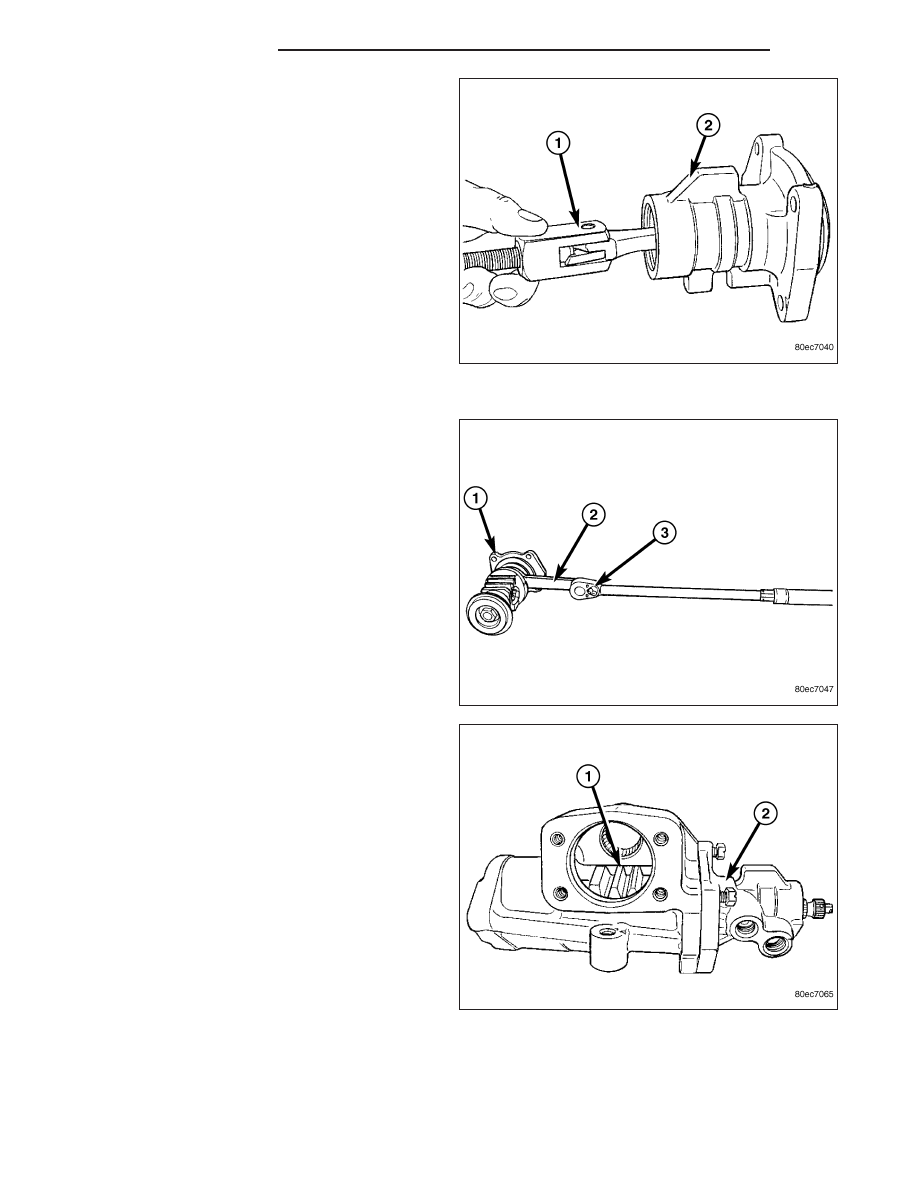

2. Install the valve into the valve housing (1).

3. Thread the retainer ring into the valve housing (1).

Tighten to 97 N·m (72 ft. lbs.).

NOTE: It is very important to make sure to com-
pensate for the added length of the torque wrench
when torquing to proper specifications.

4. Install the retainer ring set screw. Tighten to 2.26

N·m (20 in. lbs.)

5. Clean the steering gear housing.

CAUTION: Valve assembly must be centered to the
housing (1).

6. Install the valve assembly (2) into the steering

gear. Tighten the new bolts to 54 N·m (40 ft. lbs.)

19 - 48

GEAR - LINK/COIL

DR/DH

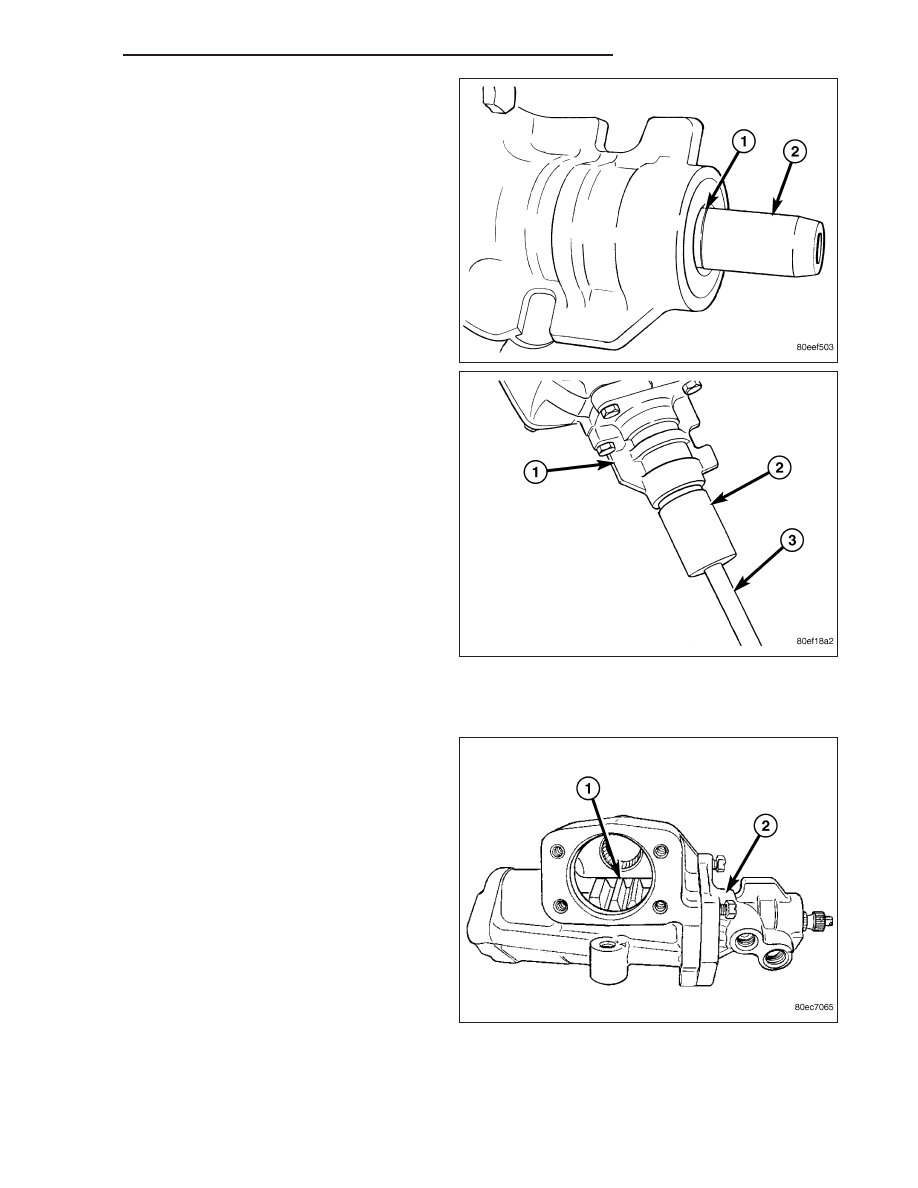

7. Install the input shaft seal protector 8986 (2).

8. Coat the new seal in high temp grease and Install

the new oil seal using special tool 8987 driver (2)
and C-4171 handle (3).

NOTE: Drive the oil seal into the housing until the
outer edge does not quite clear the snap ring
groove.

9. Insert the snap ring into the housing. Using special

tool 8987 driver (2) and C-4171 handle (3) push
the snap ring and oil seal together until the snap
ring seats in the groove.

NOTE: Generous amounts of the high temperature
grease from the seal kit should be applied to areas
between the pitman shaft bearing and oil seals
and also between the dust seals and snap ring.

10. Install the new dust seal using high temp grease, special tool C-4171 (driver) (3) and 8987 (handle)(2).

11. Check to make sure the gear is centered in the

middle tooth (1) before installing the pitman shaft.

12. Install the pitman shaft into the steering gear (Refer to 19 - STEERING/GEAR/PITMAN SHAFT - INSTALLA-

TION).

13. Perform over-center meshload adjustment (Refer to 19 - STEERING/GEAR - ADJUSTMENTS).

14. Install the steering gear to the vehicle (Refer to 19 - STEERING/GEAR - INSTALLATION).
