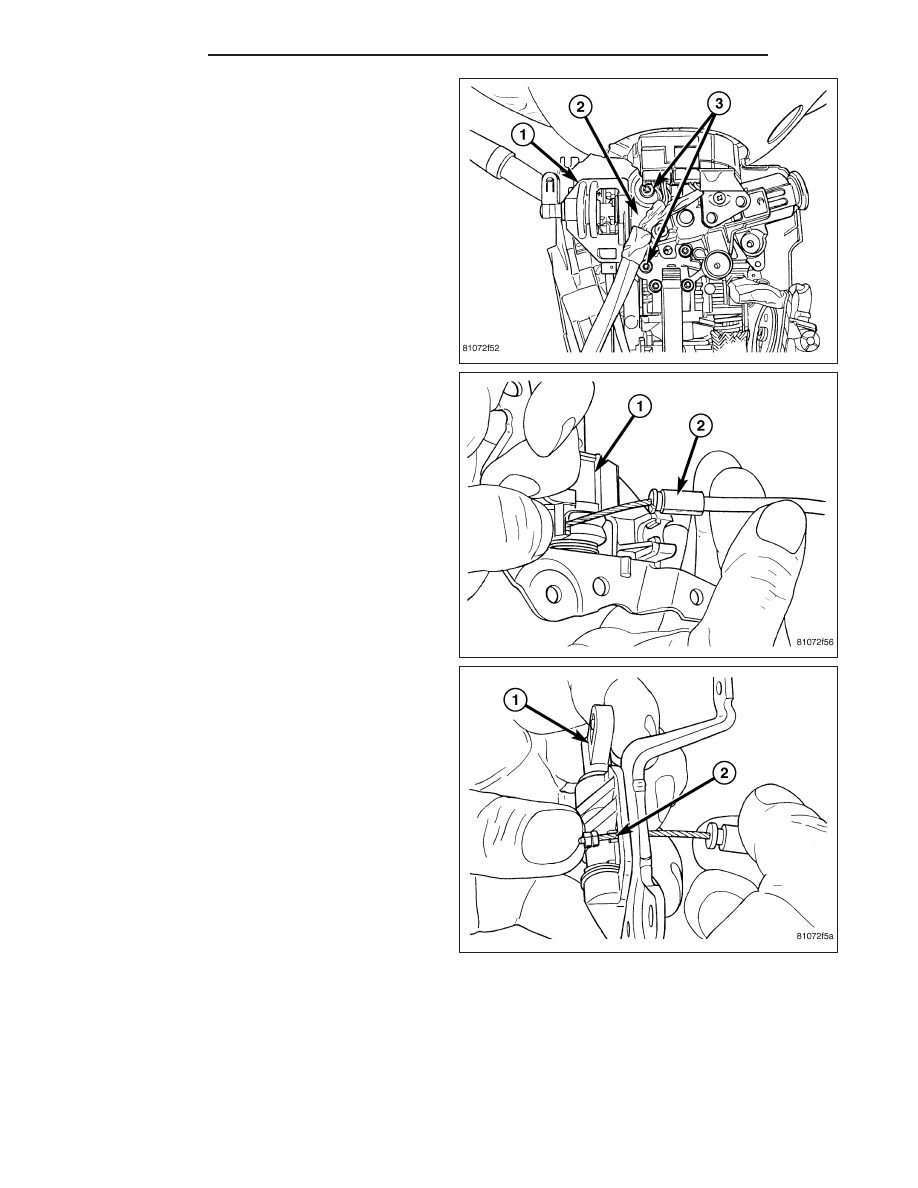

4. Remove the two mounting screws (3) from the tilt

lever knob release bracket (1).

5. Disconnect the electrical harness plastic mounting

tab (2) from the the bracket (1).

6. Unsnap the cable (2) from the bracket (1).

7. Remove the end of the cable (2) from the tilt lever

knob release bracket (1).

19 - 22

COLUMN

DR/DH

INSTALLATION

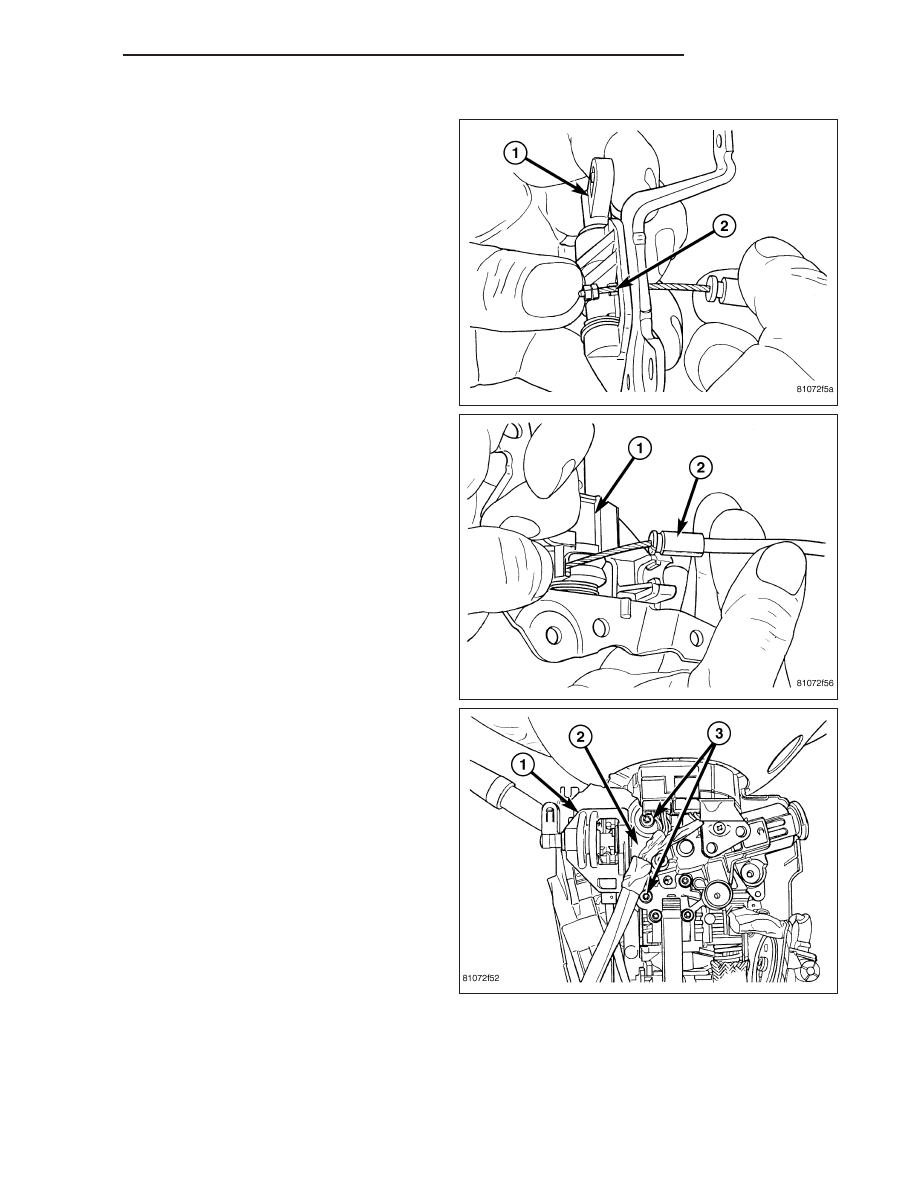

1. Route the cable (2) into the tilt lever release knob

bracket (1).

2. Snap the cable end (2) into the bracket (1).

NOTE: Use special care not to pry on the clock-
spring electrical connector when removing or
installing the mounting screw located next to the
clockspring.

NOTE: New screws should be used when install-
ing the tilt lever release knob bracket to the col-
umn.

3. Install the tilt lever release knob bracket (1) to the

column and install the two new mounting screws
(3) Tighten the two new screws to 4.5 N·m (40 in.
lbs.).

4. Install the electrical harness plastic mounting tab

(2) to the bracket (1).

5. Install the lower shroud.

6. Install the steering column opening cover (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN

OPENING COVER - INSTALLATION).

7. Install the tilt lever handle.

DR/DH

COLUMN

19 - 23

GEAR SHIFT LEVER

REMOVAL

1. Remove the kneeblocker. (Refer to 23 - BODY/INSTRUMENT PANEL/KNEE BLOCKER - REMOVAL).

2. Remove the upper and lower column shroud.

3. Remove and discard the brake light switch.

4. Loosen the column bolts and lower the column enough to allow clearance for the gear shift lever removal.

5. Disconnect the overdrive switch harness (if equipped).

6. Disconnect the shift cable from the shift lever.

7. Remove the SKIM.

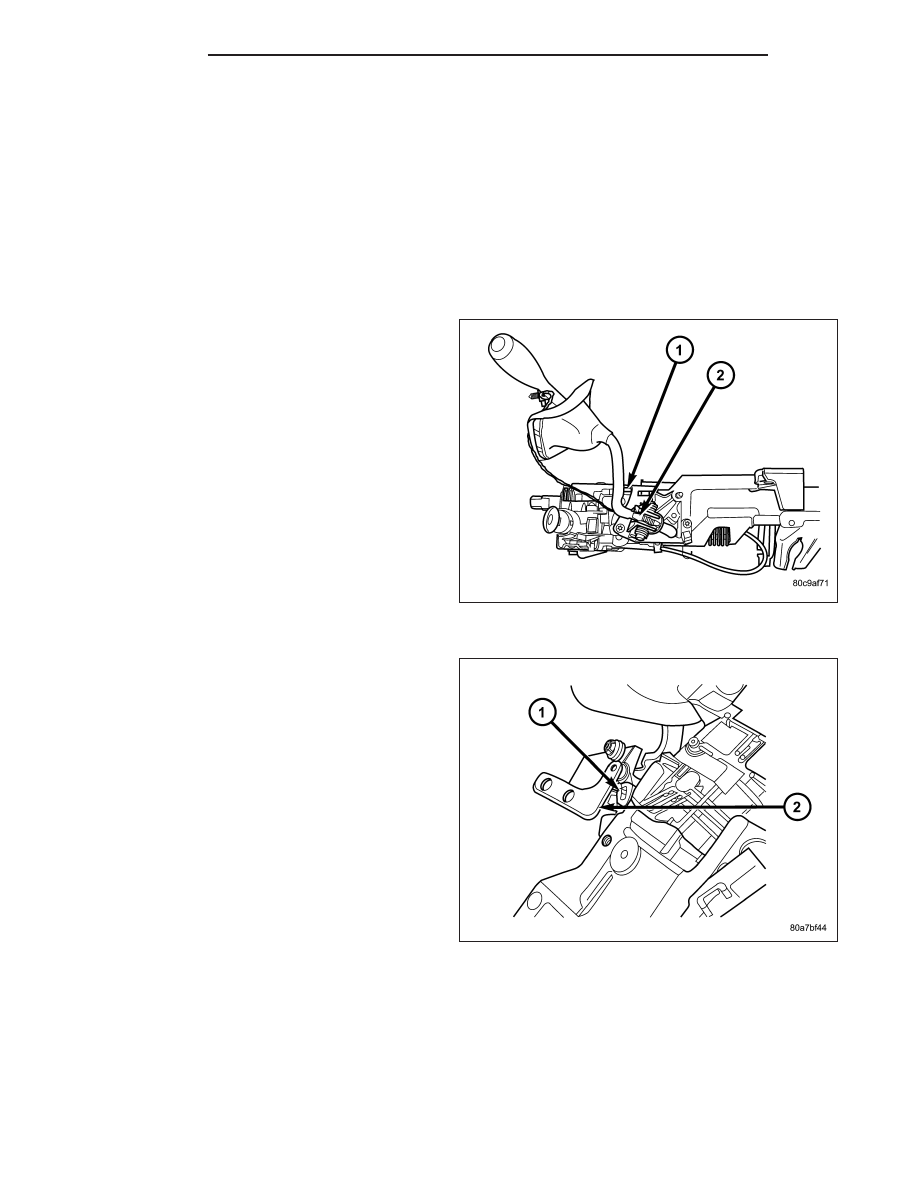

8. Remove the gear shift lever mounting screws and

remove the lever (2).

9. Remove the blocker pin from the inhibit link slot

(1).

INSTALLATION

1. Install the lever assembly (2) using care to install

the pin in the blocker to slider slot (1) and install
the mounting screws and tighten to 12 N·m (105 in.
lbs.).

2. Cycle the key from ACC to RUN and ensure that

the blocker does not stick or bind.

3. Turn the key to the OFF position and ensure that

the shifter will not pull from the PARK position.

4. Connect

the

over

drive

switch

harness

(if

equipped).

NOTE: Route and tie off harness to original loca-
tion.

5. Connect the shift cable to the lever (2).

6. Ensure the gear shift lever and transmission are in the PARK position and snap the cable adjust clip in place.

7. Install a new brake light switch (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/BRAKE LAMP

SWITCH - INSTALLATION).

8. Install the SKIM and halo.

9. Install the upper and lower column shroud.

10. Install the column back into place and tighten.

11. Install the kneeblocker. (Refer to 23 - BODY/INSTRUMENT PANEL/KNEE BLOCKER - INSTALLATION).

19 - 24

COLUMN

DR/DH

UPPER STEERING COUPLING

REMOVAL

1. Disconnect the negative battery cable.

NOTE: The steering column on vehicles with an automatic transmission may not be equipped with an inter-
nal locking shaft that allows the ignition key cylinder to be locked with the key. Alternative methods of lock-
ing the steering wheel for service will have to be used.

2. Lock the steering wheel with the tire in the straight position.

3. Remove and discard the lower pinch bolt.

4. Lower the steering coupler shaft from the column.

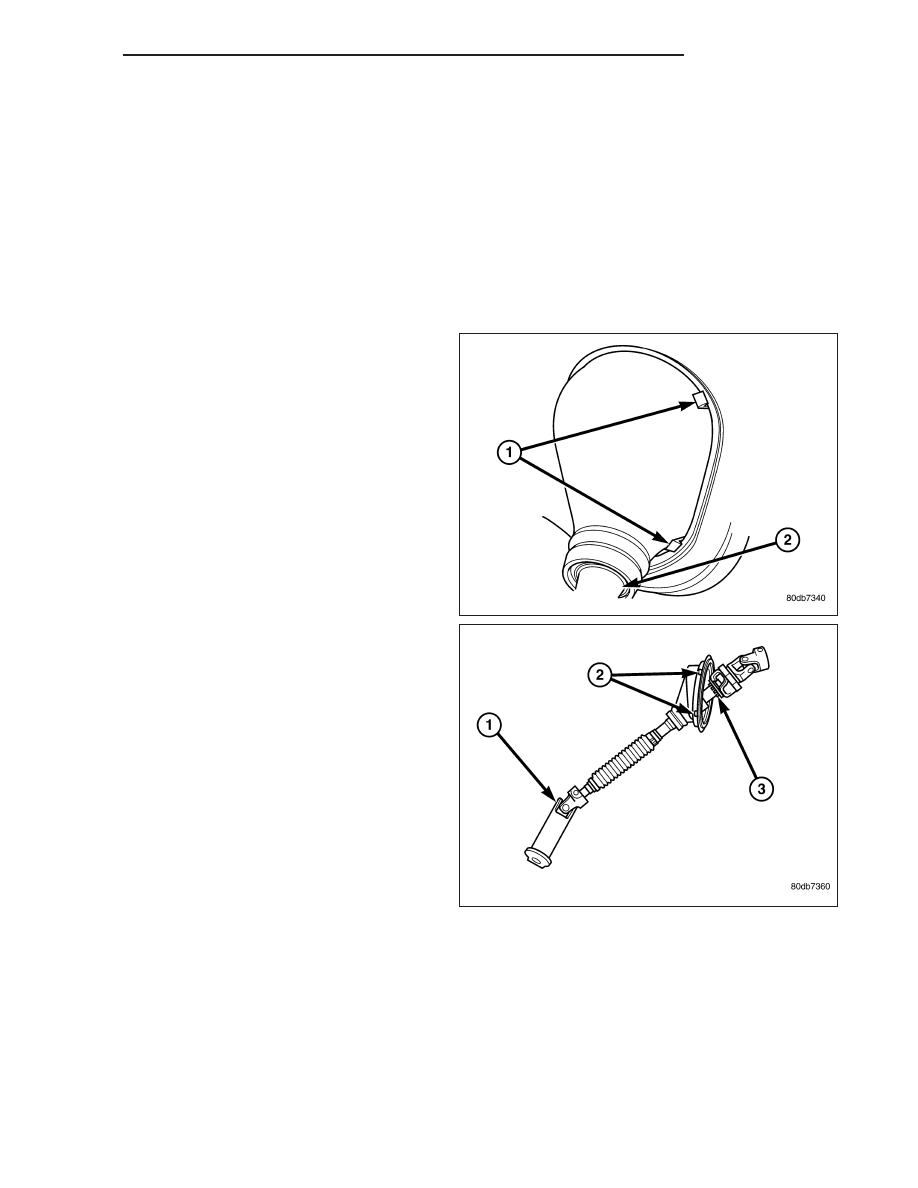

5. Remove the upper steering coupling shaft (2) seal

by pushing in the four tags (1) securing it to the
panel.

6. Remove and discard the lower coupler pinch bolt

(1) from the lower steering coupling shaft (1).

7. Remove the upper steering coupling shaft (3) from

the vehicle.
