INSTALLATION - EXCEPT DIESEL

1. If fuel tank is to be replaced, install fuel pump mod-

ule into tank. Refer to Fuel Pump Module Removal/
Installation procedures.

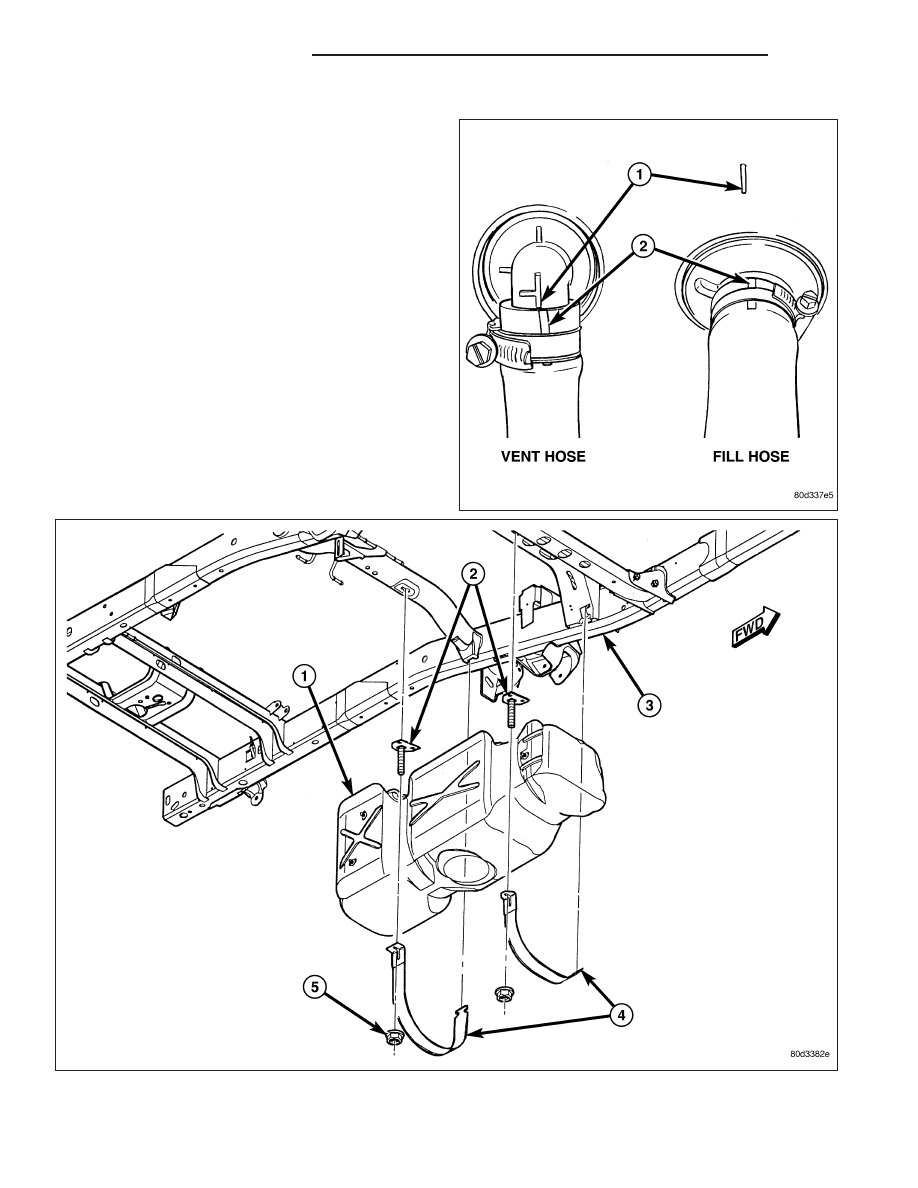

2. Disconnect clamps and remove rubber fuel fill hose

and fuel vent hose at fuel fill tube. Install these two
hoses to two fuel tank fittings. Rotate hoses until
paint marks (2) on hoses line up with alignment
marks (1). Tighten both clamps.

3. Position fuel tank (1) to hydraulic jack.

4. Raise tank (1) until positioned near body.

5. Continue raising tank until positioned snug to body.

14 - 36

FUEL DELIVERY - GAS

DR/DH

6. Install and position both tank support straps (4). Install two fuel tank strap nuts (5) and tighten. Tighten rear

strap nut first. Refer to Torque Specifications.

7. Connect rubber fill and vent hoses to fuel fill tube and tighten clamps (3).

DR/DH

FUEL DELIVERY - GAS

14 - 37

14 - 38

FUEL DELIVERY - GAS

DR/DH

8. Connect electrical connector to top of fuel pump module.

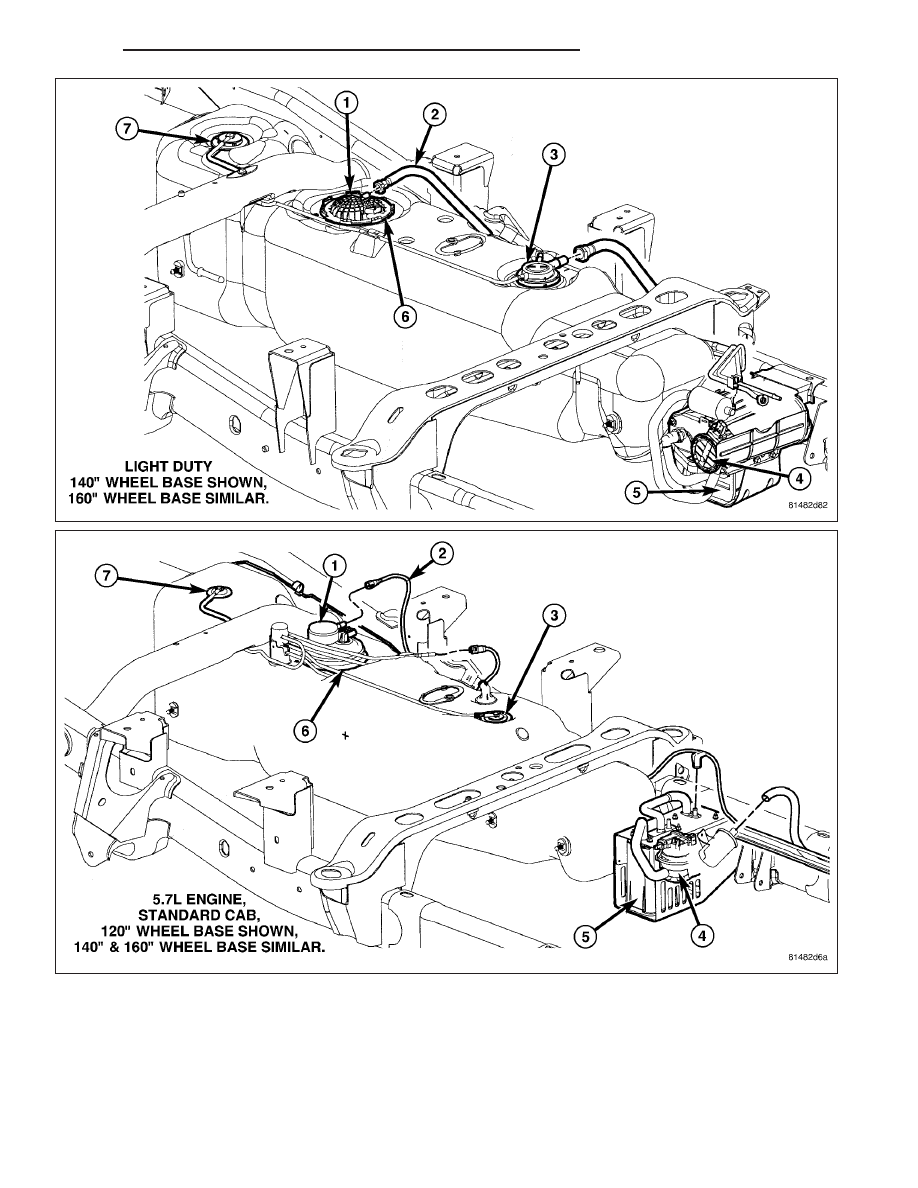

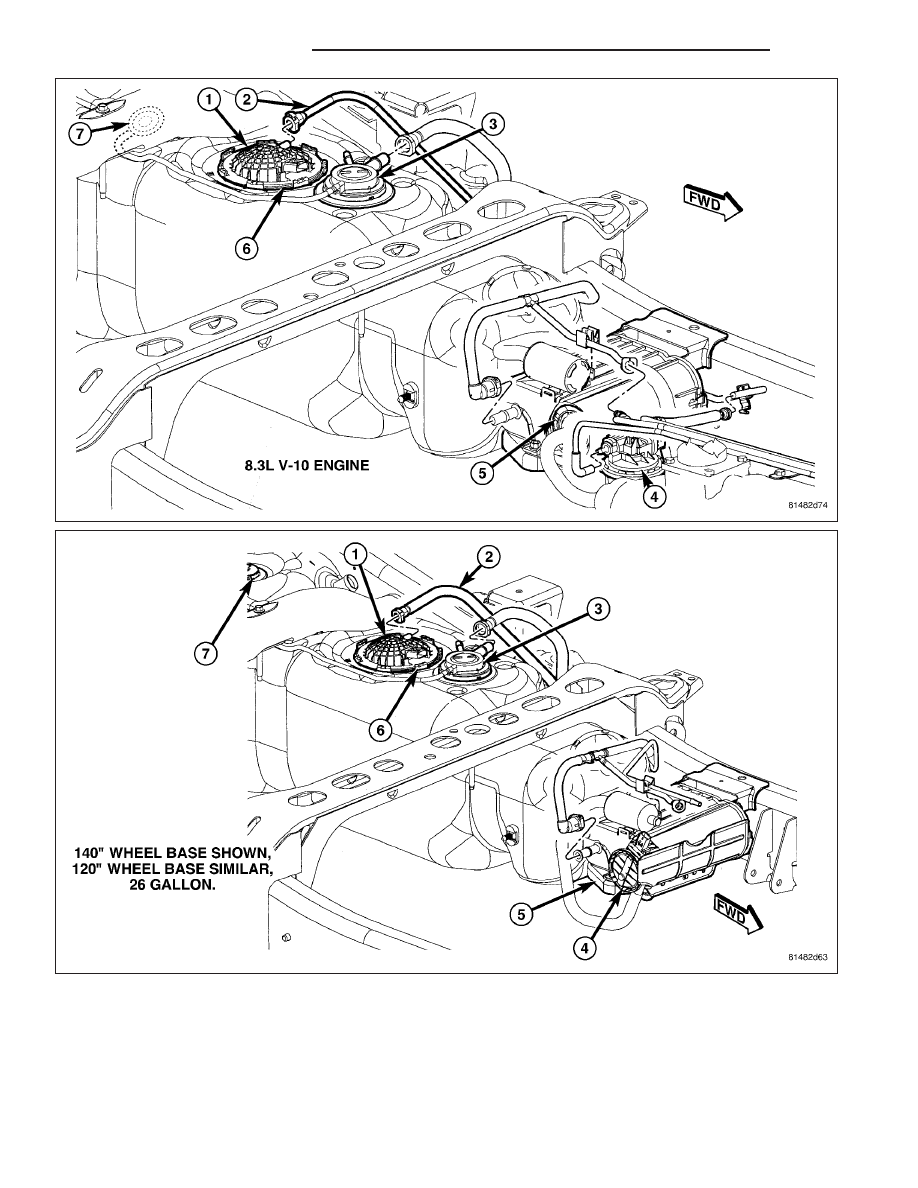

9. Connect necessary emission vent lines to leak pump and EVAP canister (4) and/or (5).

10. Connect fuel supply line (2) to fuel pump module (1).

11. Connect necessary emission vent lines from check valves (3) and/or (7) at top of tank.

DR/DH

FUEL DELIVERY - GAS

14 - 39
