INSTALLATION

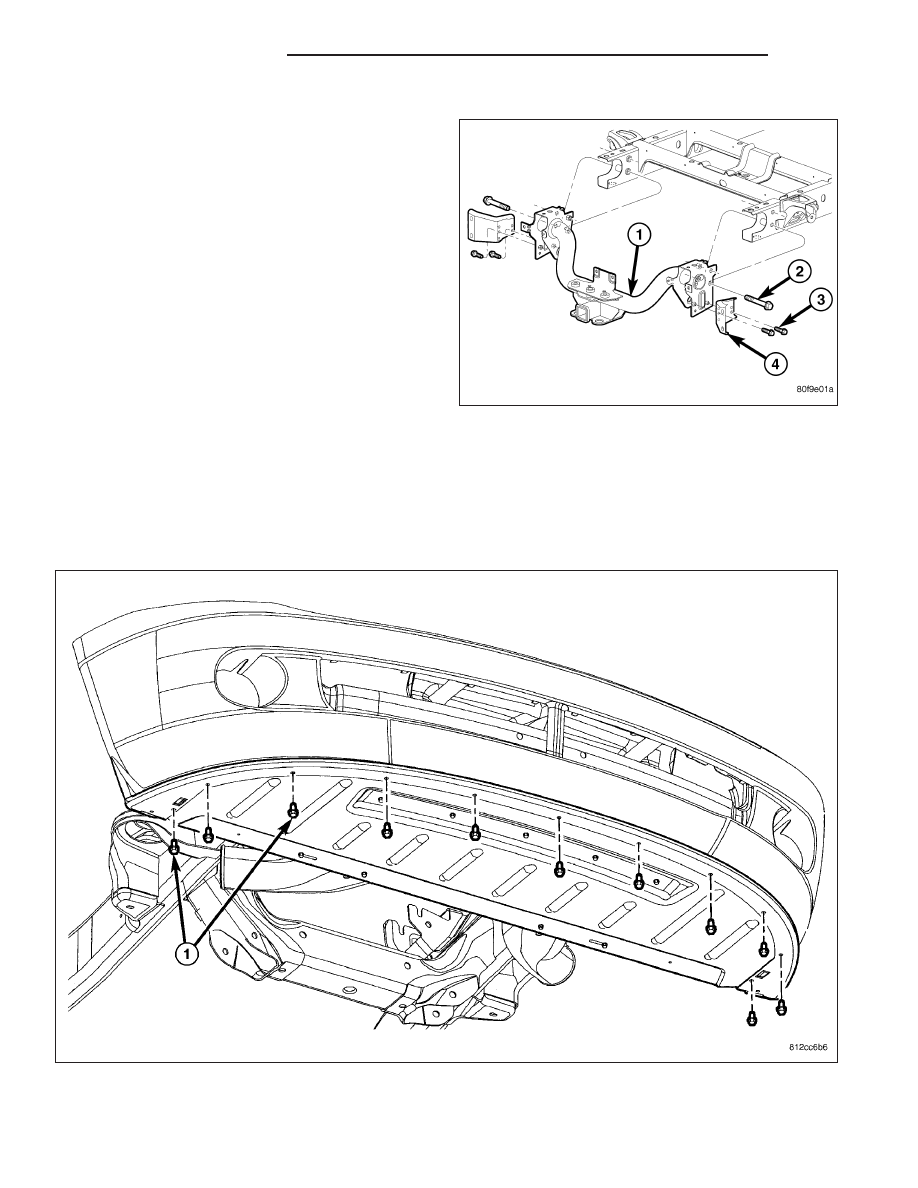

1. Align the holes in the bumpers to the trailer hitch

pins and install the bumper.

2. Loosely install the hitch bolts (2) in the support

bracket (4).

3. Install the front upper edge to the trailer hitch bolts

(2) and tighten to 54 N·m (40 ft. lbs.).

4. Install the license plate reinforcement to hitch bolts

(2) and tighten to 54 N·m (40 ft. lbs.).

5. Tighten the left bumper bracket bolts (3) to 54 N·m

(40 ft. lbs.).

6. Tighten the right bumper bracket bolts (3) to 54

N·m (40 ft. lbs.).

7. Connect the trailer light connector electrical con-

nection (if equipped).

8. Connect the license plate light electrical connec-

tors.

9. Install the license plate.

FASCIA-FRONT SRT-10

REMOVAL

1. Remove the belly pan screws (1).

13 - 6

FRAME & BUMPERS

DR/DH

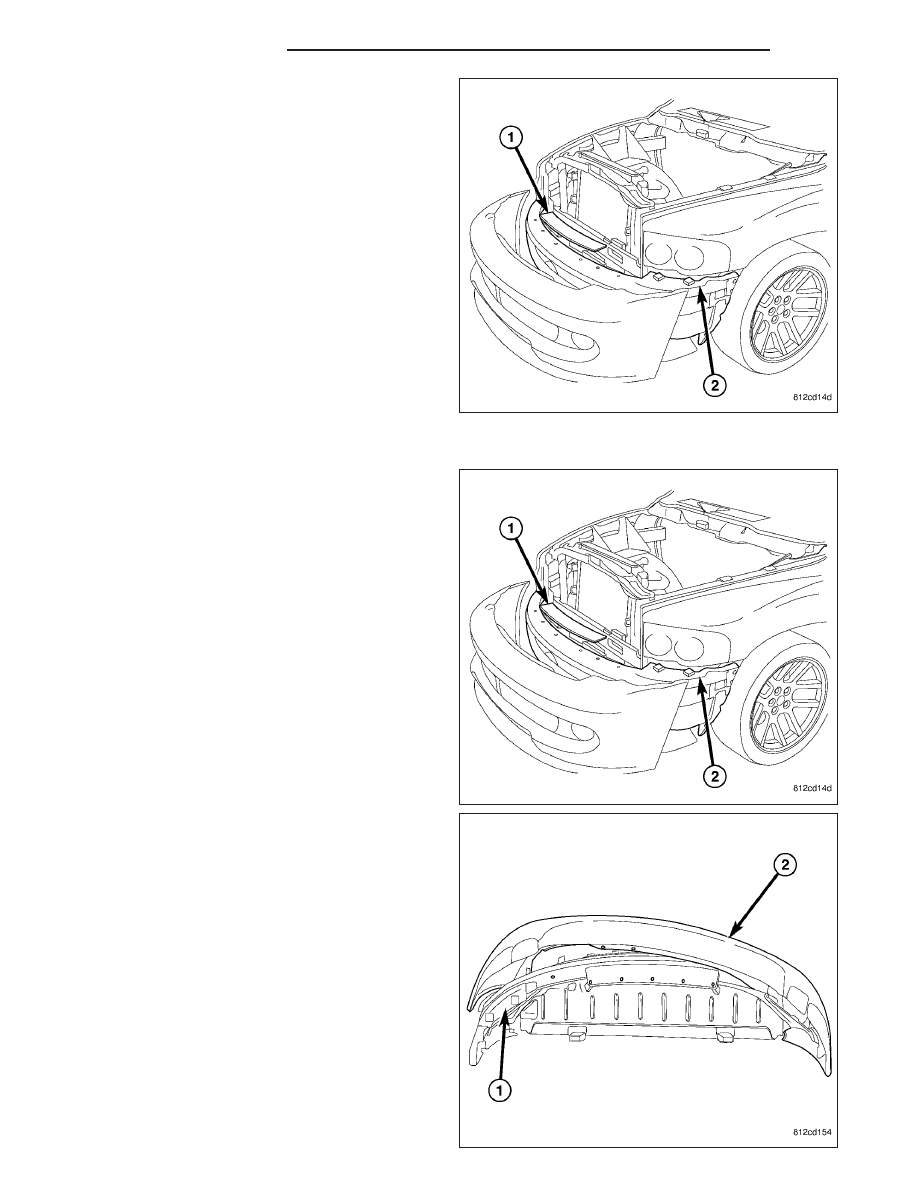

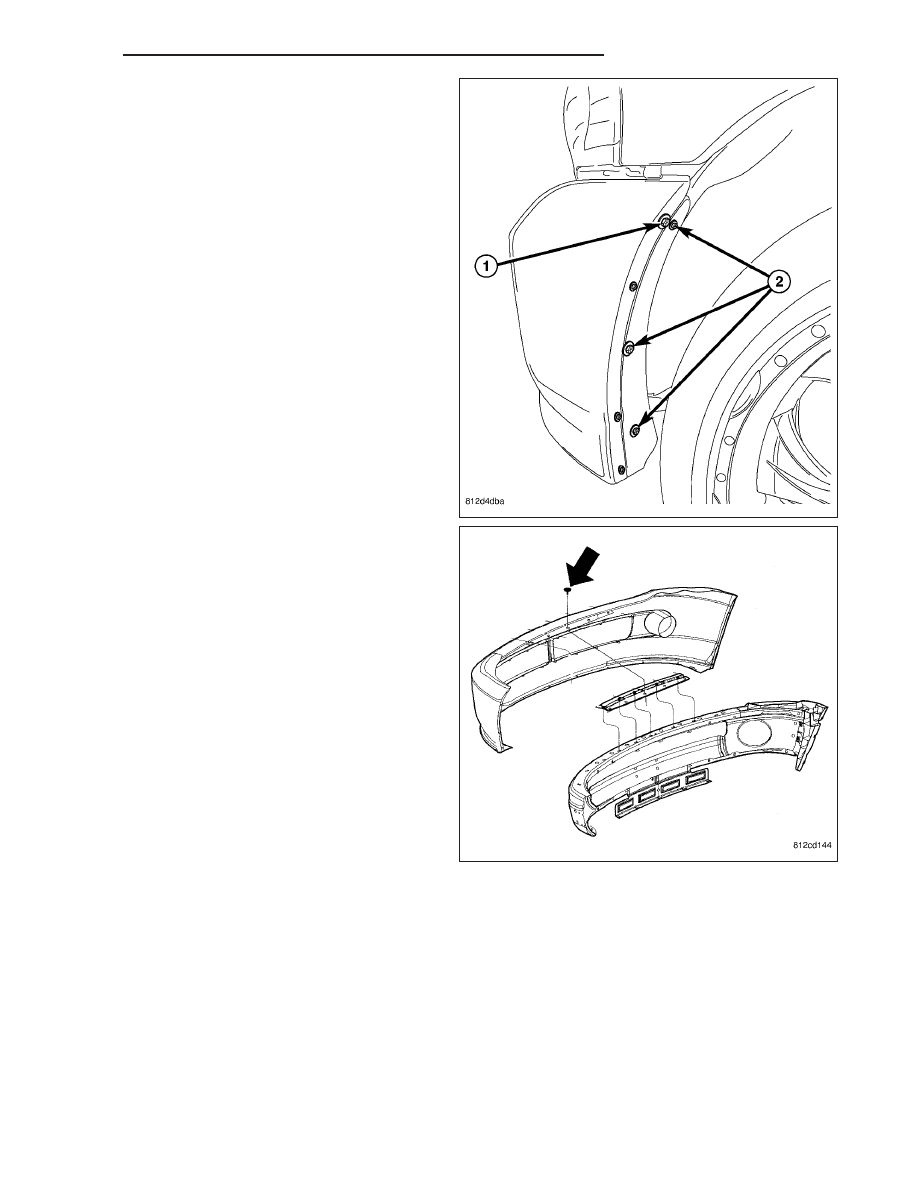

2. Remove the screws (1 & 2) from the wheel well.

3. Remove the push pin fasteners attaching the upper

fascia to the fascia retainer (1).

DR/DH

FRAME & BUMPERS

13 - 7

4. Lift the fascia off of the support brackets (1 & 2)

and remove the fascia.

INSTALLATION

1. Position the fascia onto the vehicle.

2. Position the fascia (2) over the side support

bracket (1) on one side then around and over the
other side support bracket (1).

13 - 8

FRAME & BUMPERS

DR/DH

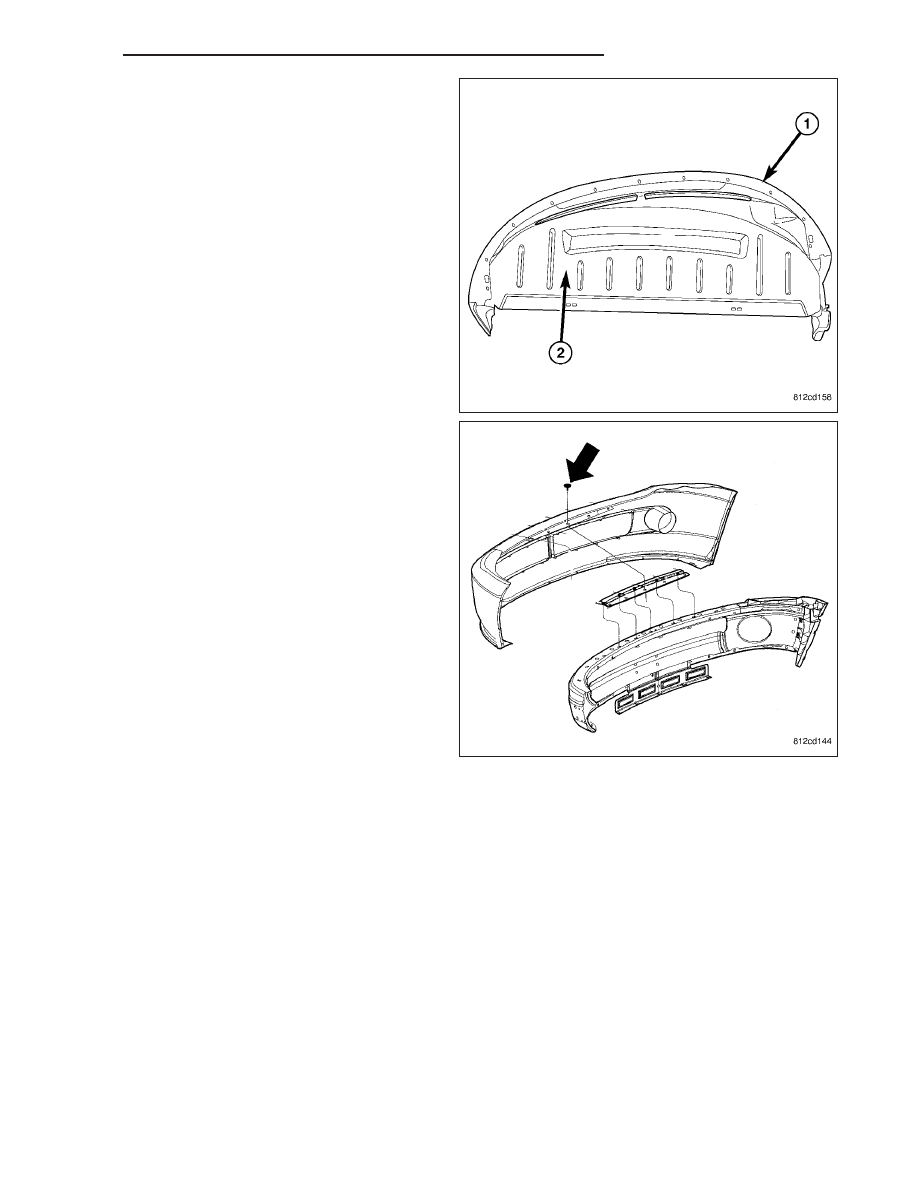

3. Position the belly pan (2) over the lip of the fascia

(1).

4. Install the push pin fasteners into the fascia

retainer.

DR/DH

FRAME & BUMPERS

13 - 9
