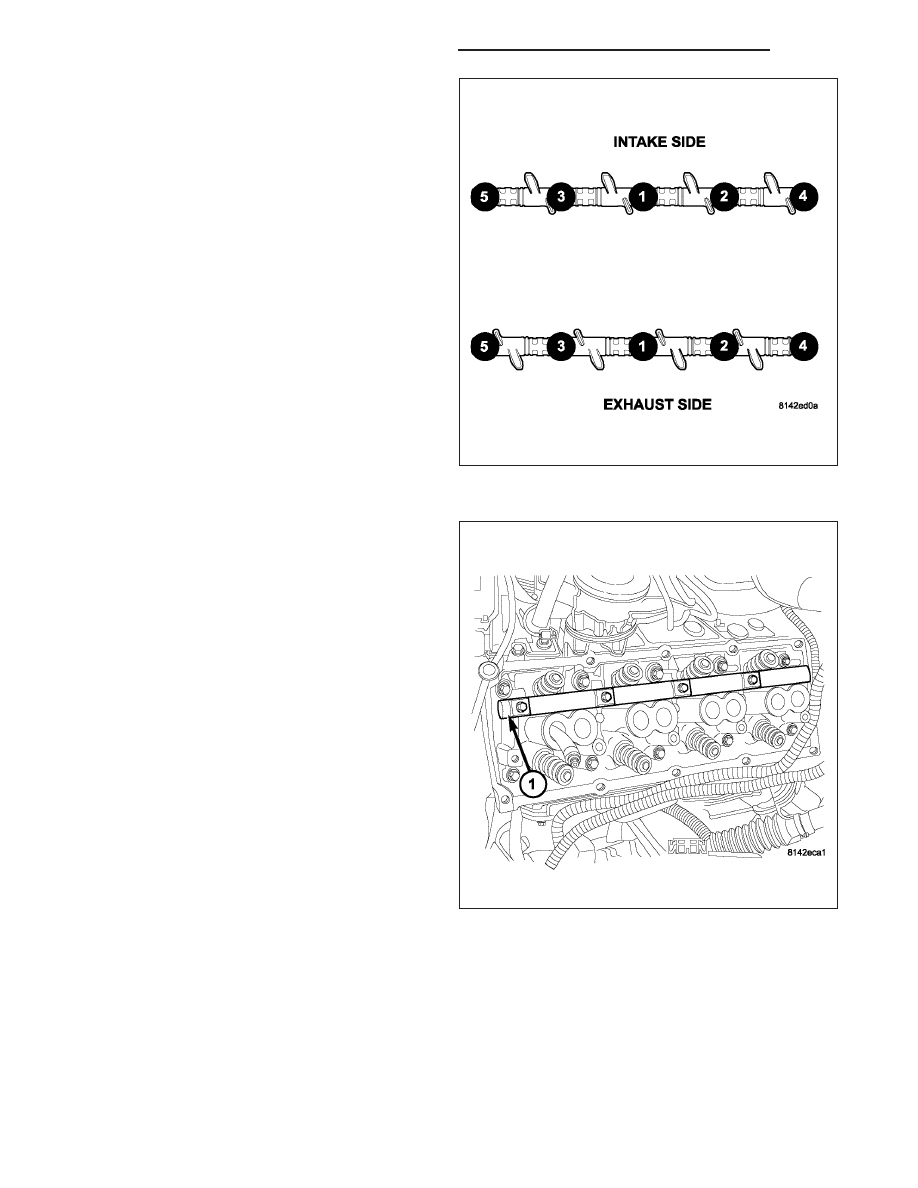

9. Remove exhaust/intake rocker arm shafts using the

sequence shown.

10. Install rocker arm shaft (1) special tool# 9065.

9 - 2342

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2343

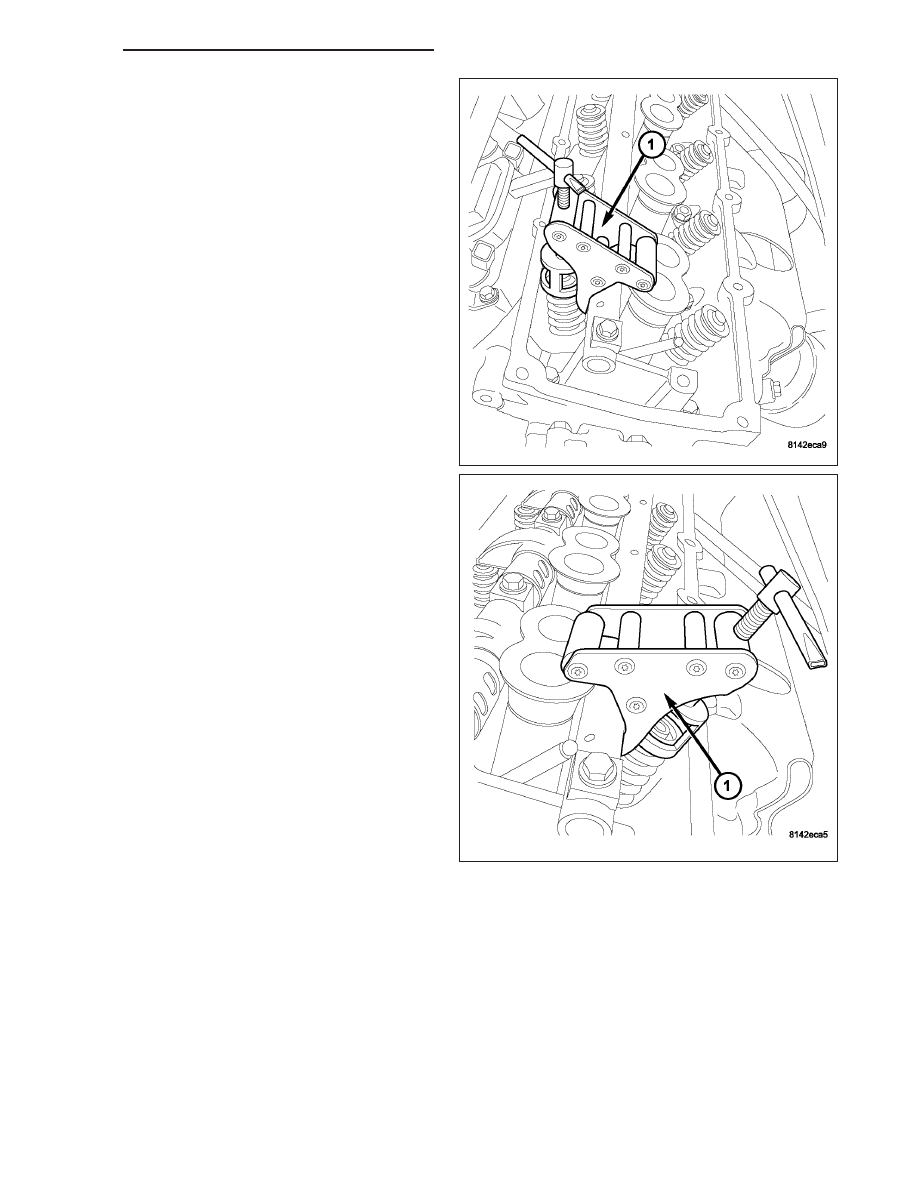

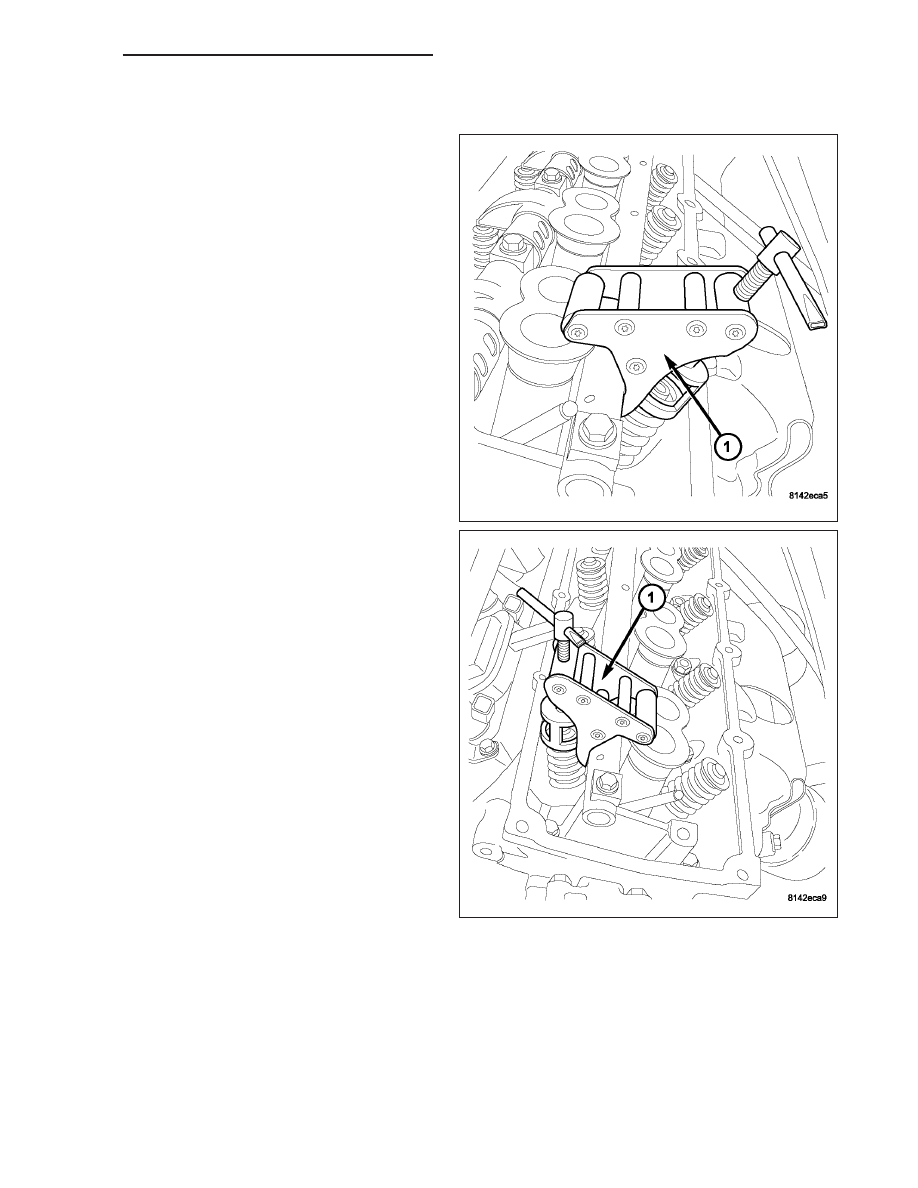

11. Install spring compressor (1,3,), special tool#

9065, and exhaust adapter arm (1) tool # 9065if
needed.

NOTE: All valve springs and seals are removed in
the same manner.

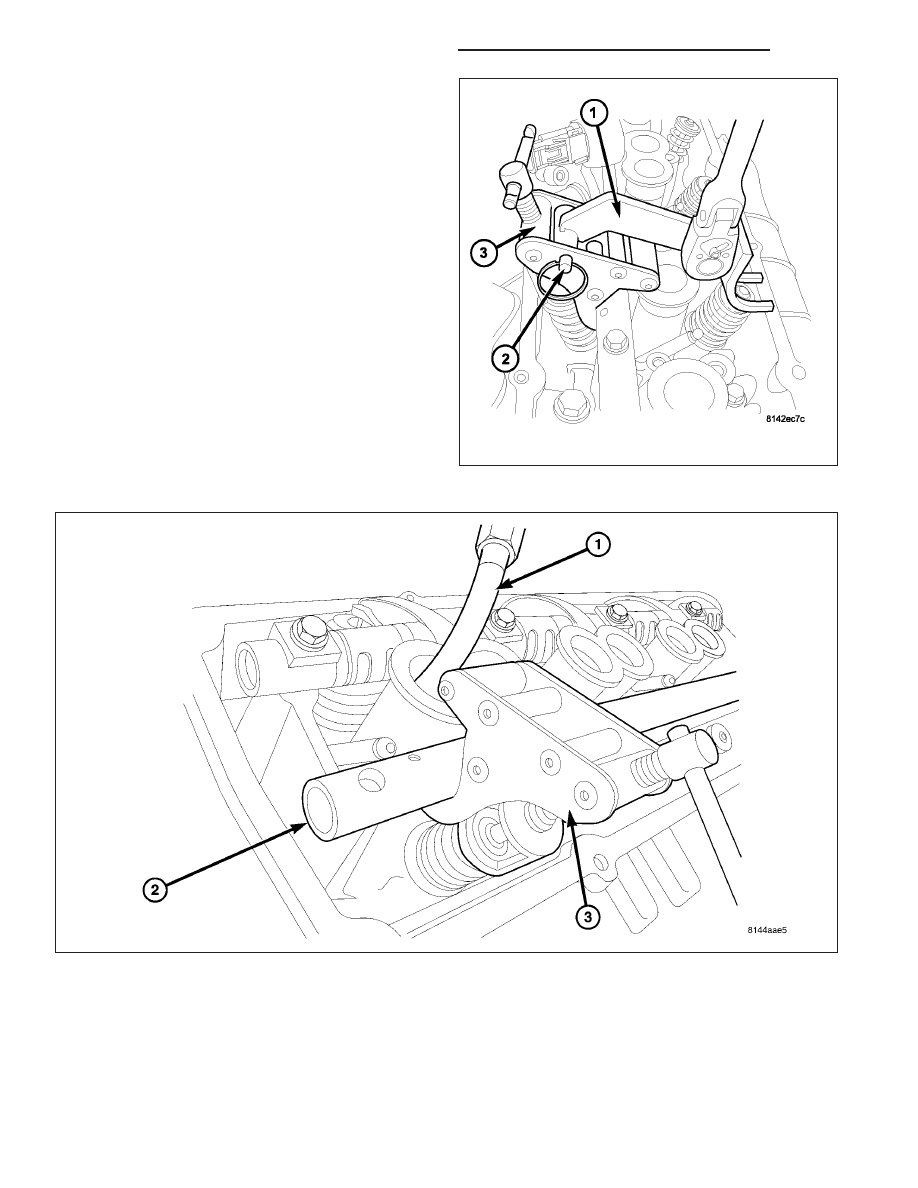

12. Insert air hose (1) into spark plug hole and charge cylinder with air.

NOTE: Tap the top of the valve spring retainer to loosen the spring retainers locks.

13. Compress valve spring with valve spring compessor (3) tool # 9065and remove valve retainer locks.

14. Release spring compressor (3) and remove valve spring.

NOTE: The valve springs are interchangeable between intake and exhaust.

15. Remove valve seal.

9 - 2344

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

INSTALLATION

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2345
