CAUTION: Verify that pushrod is installed into rocker arm (4) and tappet correctly while installing rocker
shaft assembly. Recheck after rocker shaft has been torqued to specification.

CAUTION: The rocker shaft assemblies are not
interchangeable between intake and exhaust. The
intake rocker arms are marked with the letter “I”.

3. Install rocker shaft assemblies in the same order

as removed.

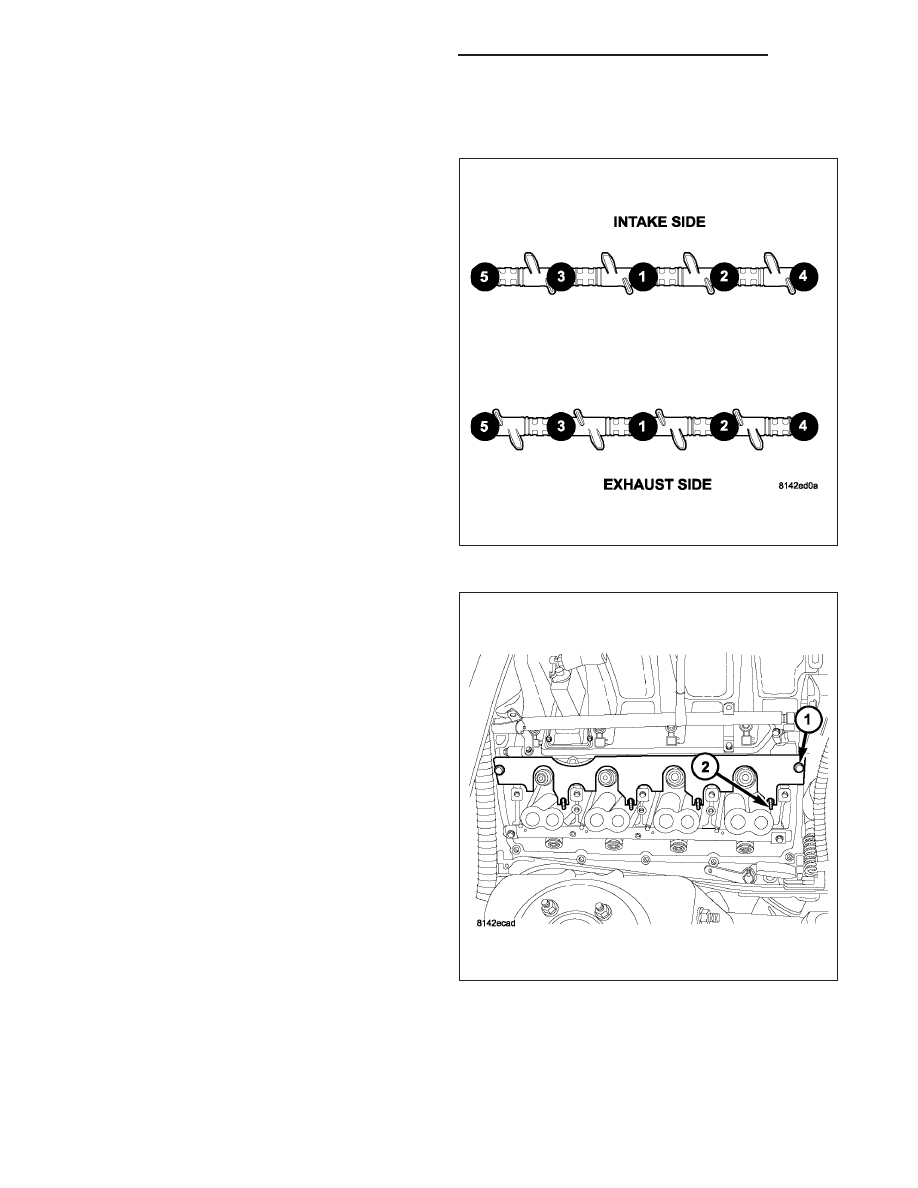

4. Tighten the rocker shaft bolts to 22 N·m (195 in.

lbs.) torque,using the sequence provided.

CAUTION: DO NOT rotate or crank the engine dur-
ing or immediately after rocker arm installation.
Allow the hydraulic roller tappets adequate time to
bleed down (about 5 minutes).

5. Remove pushrod retaining plate (1) special tool

9070.

9 - 2338

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

6. Install cylinder head cover (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER(S) -
INSTALLATION).

SEALS - VALVE GUIDE

DESCRIPTION

The valve guide seals are made of rubber and incorporate an integral steel valve spring seat. The integral garter
spring maintains consistent lubrication control to the valve stems.

SPRINGS - VALVE

REMOVAL

1. Disconnect negative battery cable.

2. Remove air cleaner assembly.

3. Remove air intake resonator.

4. Remove spark plug cables.

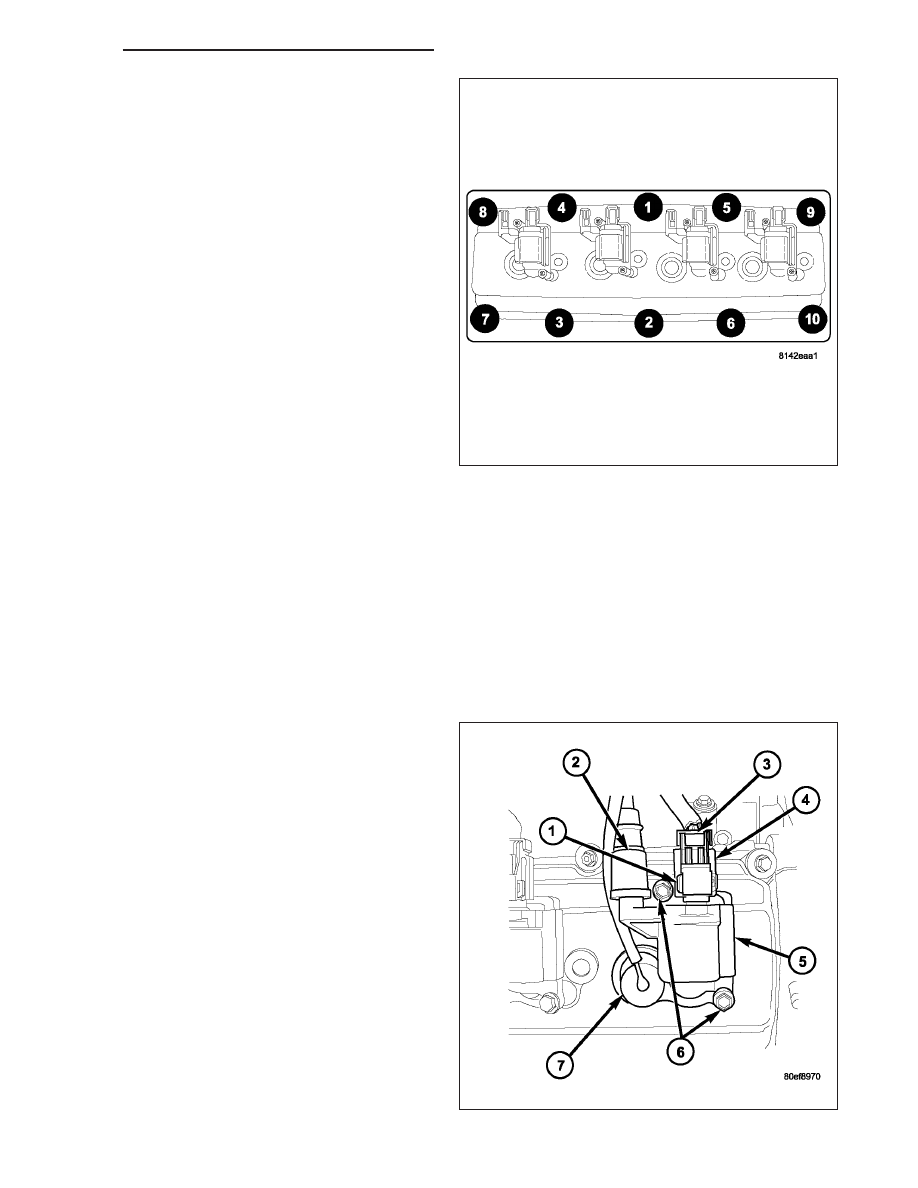

5. Remove ignition coil connectors (4).

6. Remove ignition coils (5).

7. Remove one spark plug.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2339

9 - 2340

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

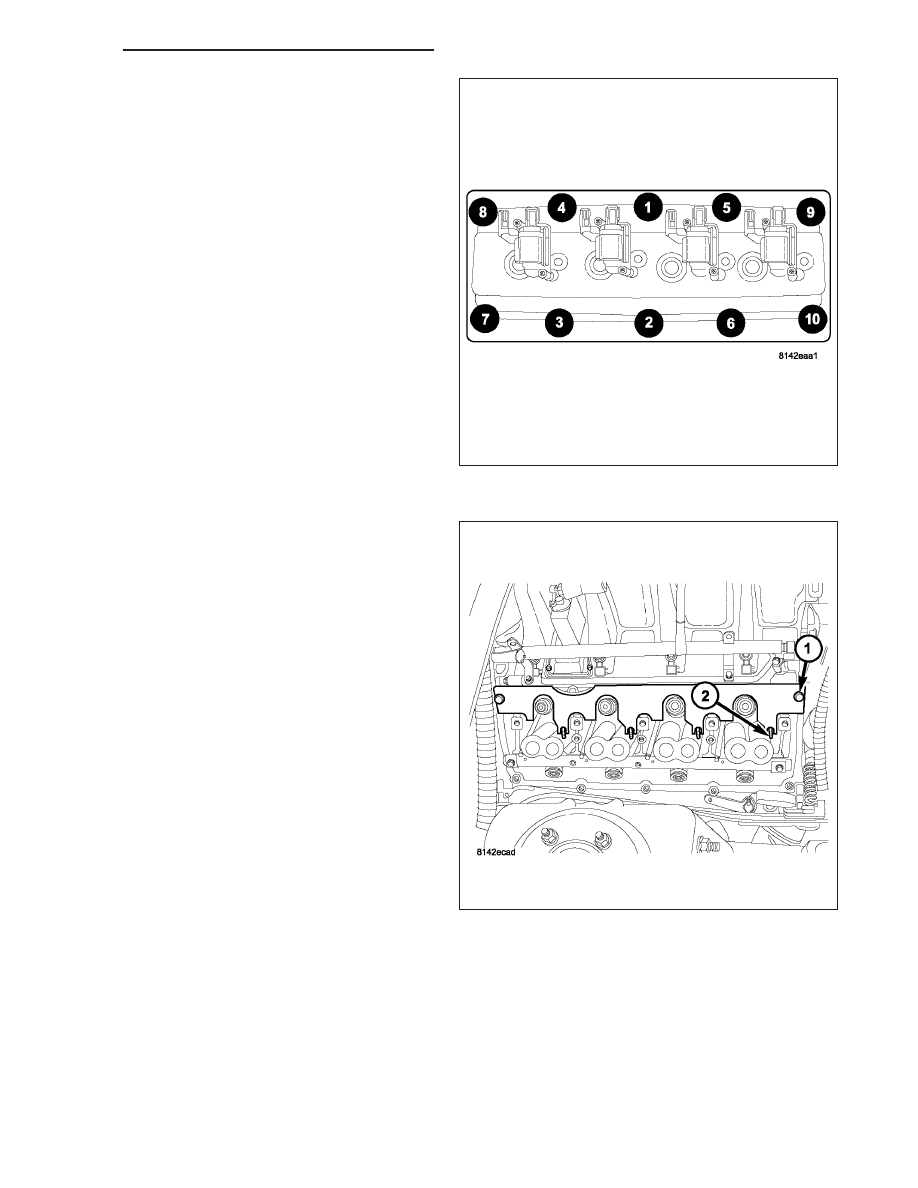

8. Remove

cylinder

head

cover

(1)

using

the

sequence shown (Refer to 9 - ENGINE/CYLINDER
HEAD/CYLINDER HEAD COVER(S) - REMOVAL).

CAUTION: The piston must be at TDC, and both
valves closed on the cylinder to be serviced.

NOTE: If removing intake valve spring, install spe-
cial tool# 9070, pushrod retaining plate (1), to
retain the intake pushrods (2).
