Dodge Ram Truck 1500-2500-3500. Manual - part 1313

36. Disconnect body ground strap (2) at the left side

cowl.

NOTE: It will be necessary to support the trans-
mission in order to remove the engine.

37. Position a suitable jack under the transmission.

38. Remove engine from the vehicle.

INSTALLATION

1. Position engine in the vehicle.

Position both the left and right side engine mount
brackets and install the through bolts and nuts.
Tighten nuts to 4X2 vehicles95 N·m (70 ft. lbs.).4X4
vehicles102 N·m (75 ft. lbs.).

2. 4X4 vehiclesInstall locknuts onto the engine mount

brackets. Tighten locknuts to 41 N·m (30 ft. lbs.).

3. Remove jack from under the transmission.

4. Remove Engine Lifting Fixture Special Tool 8347

(3).

5. Remove Special Tools 8400 Lifting Studs.

9 - 2174

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

6. Position generator wiring behind the oil dipstick

tube, then install the oil dipstick tube upper mount-
ing bolt.

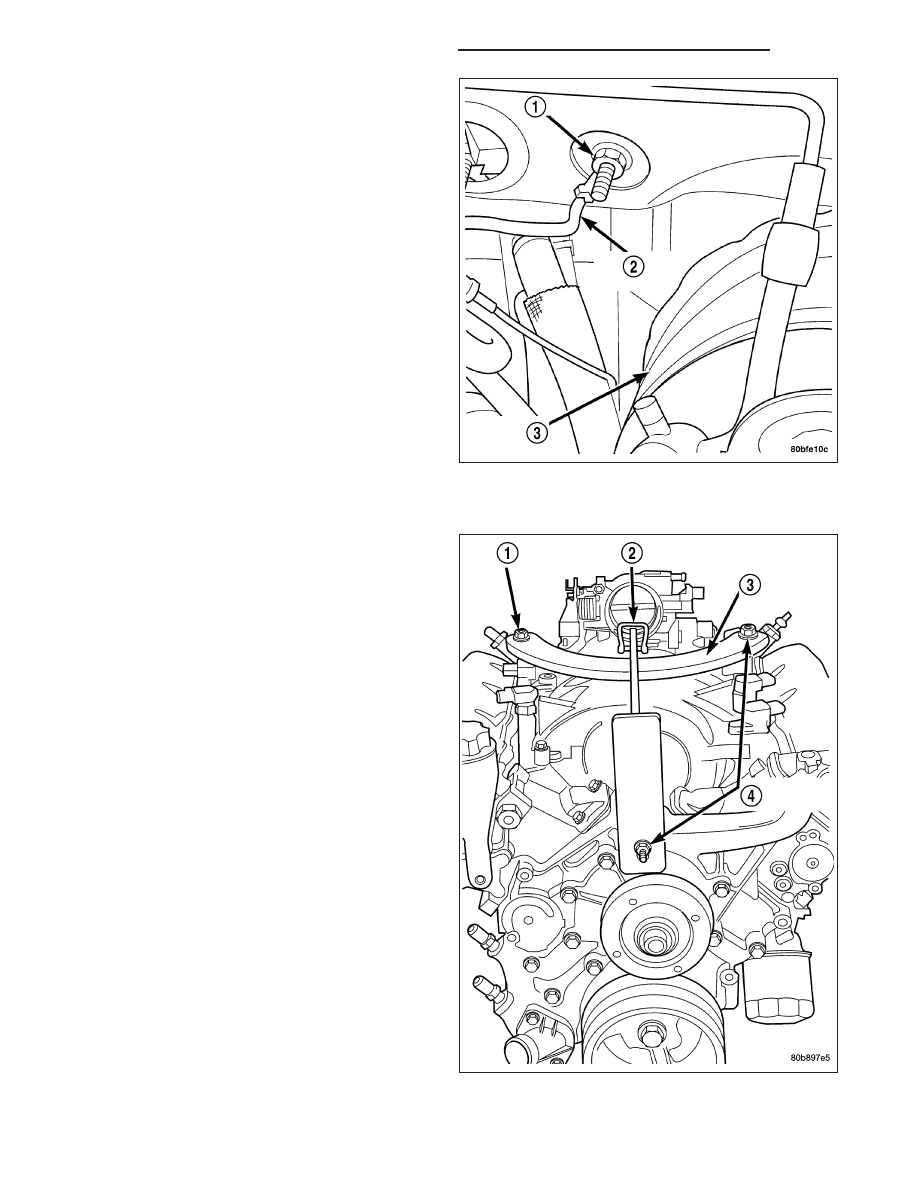

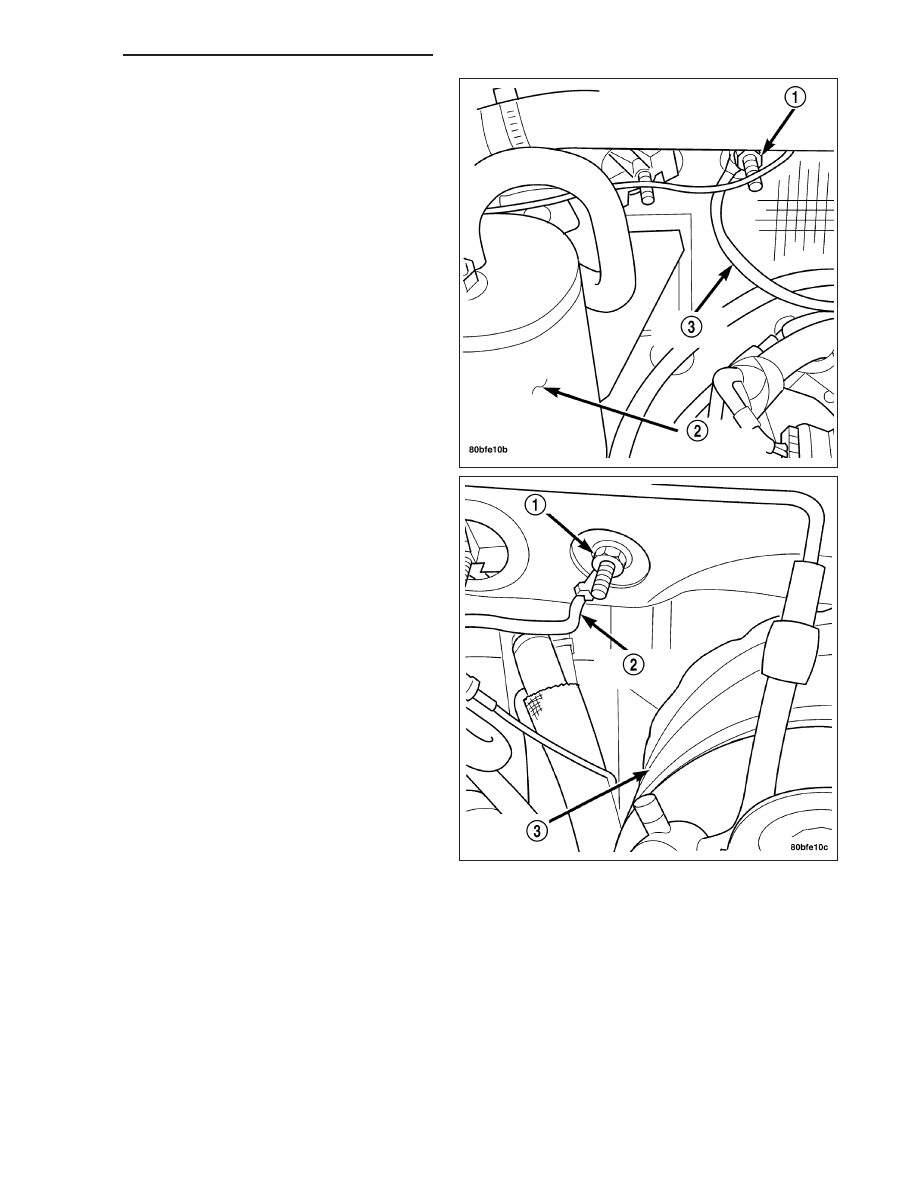

7. Connect both left (2) and right (3) side body ground

straps.

8. Install power steering pump.

9. Connect fuel supply line quick connect fitting (Refer

to 14 - FUEL SYSTEM/FUEL DELIVERY/QUICK
CONNECT FITTING - STANDARD PROCEDURE).

10. Connect the vacuum lines at the throttle body and

intake manifold.

DR/DH

ENGINE - 4.7L - SERVICE INFORMATION

9 - 2175

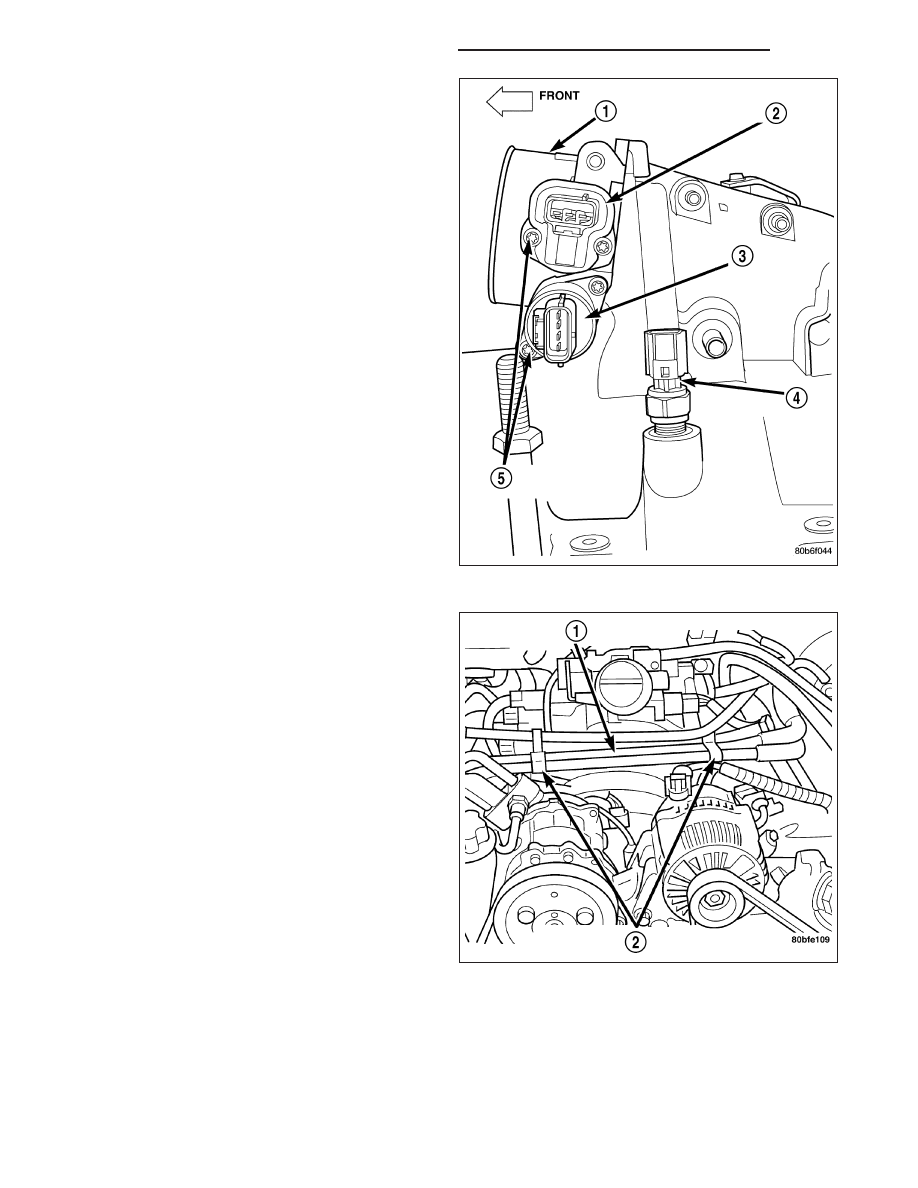

11. Connect engine harness at the following points:

•

Intake Air Temperature (IAT) Sensor (4)

•

Idle Air Control (IAC) Motor (3)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold Absolute Pressure (MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

12. Position and install heater hoses (1) and tubes

onto intake manifold.

13. Install the heater hoses onto the heater core and

the engine front cover, and install clips (2).

9 - 2176

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

14. Install generator (3) (Refer to 8 - ELECTRICAL/

CHARGING/GENERATOR - INSTALLATION).

15. Install A/C condenser (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING/A/C CONDENSER - INSTAL-

LATION), radiator (Refer to 7 - COOLING/ENGINE/RADIATOR - INSTALLATION) and transmission oil cooler.

16. Connect radiator upper and lower hoses.

17. Connect the transmission oil cooler lines to the radiator.

18. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION), fan

assembly and shroud (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS CLUTCH - INSTALLATION).

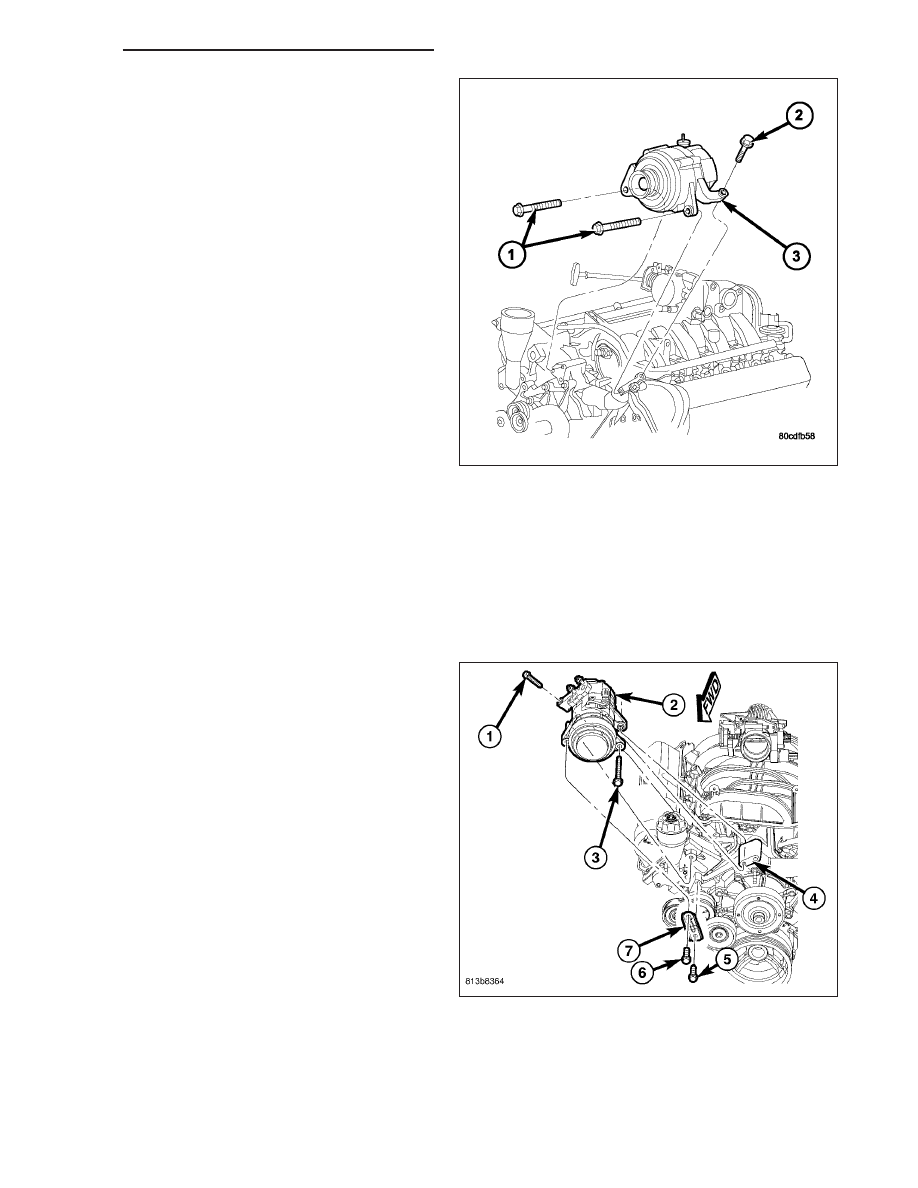

19. Install A/C compressor (2) (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/PLUMBING/A/C

COMPRESSOR - INSTALLATION).

DR/DH

ENGINE - 4.7L - SERVICE INFORMATION

9 - 2177
