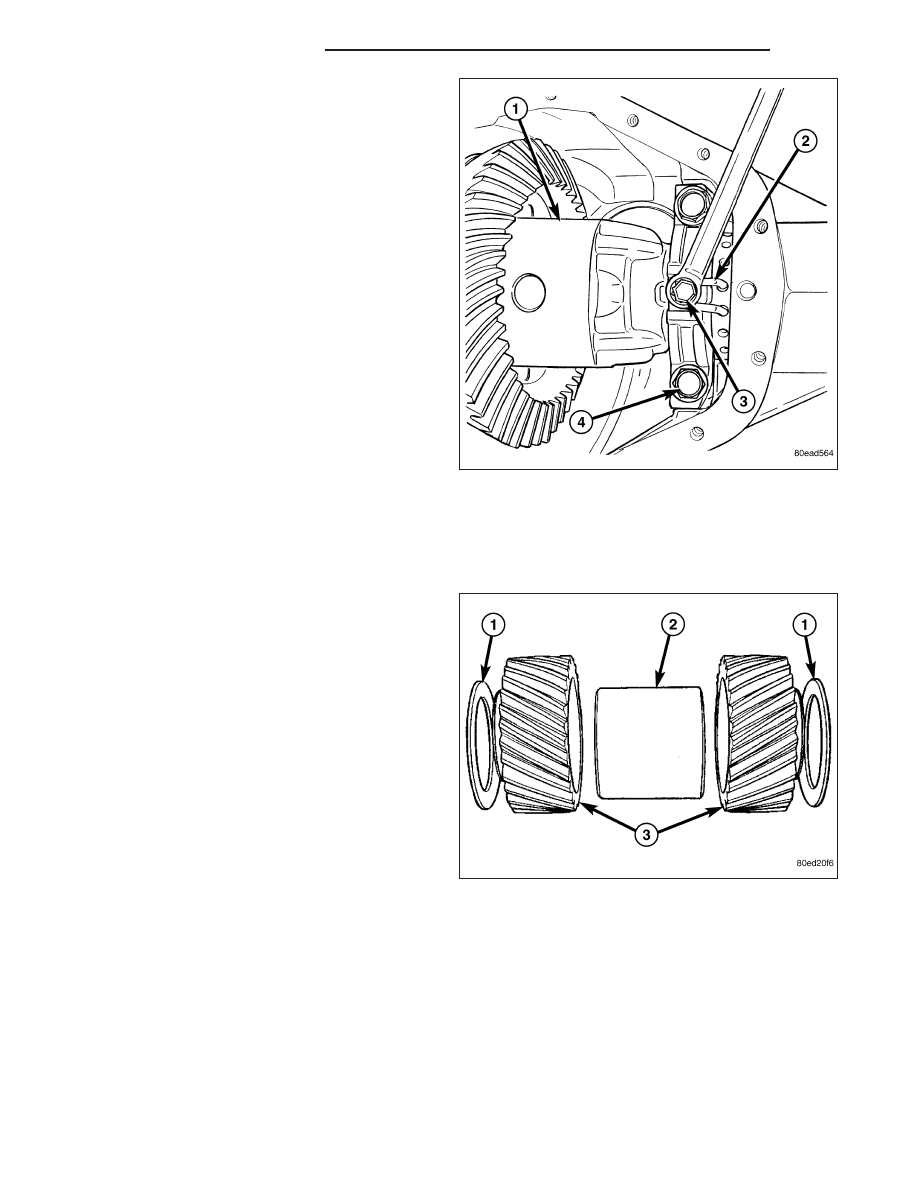

15. Tighten bearing cap bolts (4) to 281 N·m (207 ft.

lbs.).

16. Tighten adjuster lock bolts(3) to 25 N·m (18 ft.

lbs.).

17. Measure ring gear backlash and check gear tooth

contact pattern. Refer to Adjustments for proce-
dure.

18. Install axle shaft gasket and install axle shafts.

19. Install

differential

housing

gasket

and

cover.

Tighten cover bolts to 40 N·m (30 ft. lbs.).

20. Fill axle with lubricant, refer to Lubrication & Main-

tenance for capacity and lubricant type.

21. Install fill plug and tighten to 32 N·m (24 ft. lbs.).

DIFFERENTIAL-TRAC-RITE

DESCRIPTION

CAUTION:

The

differential

is

serviced

as

an

assembly only do not attempt to disassemble.
Failure to follow these instruction will result in
damage to the differential.

The Trac-Rite™ differential is a helical gear differen-
tial. The differential has two side gears (3), two thrust
washers (1) and one spacer (2).

3 - 336

REAR AXLE - 11 1/2 AA

DR/DH

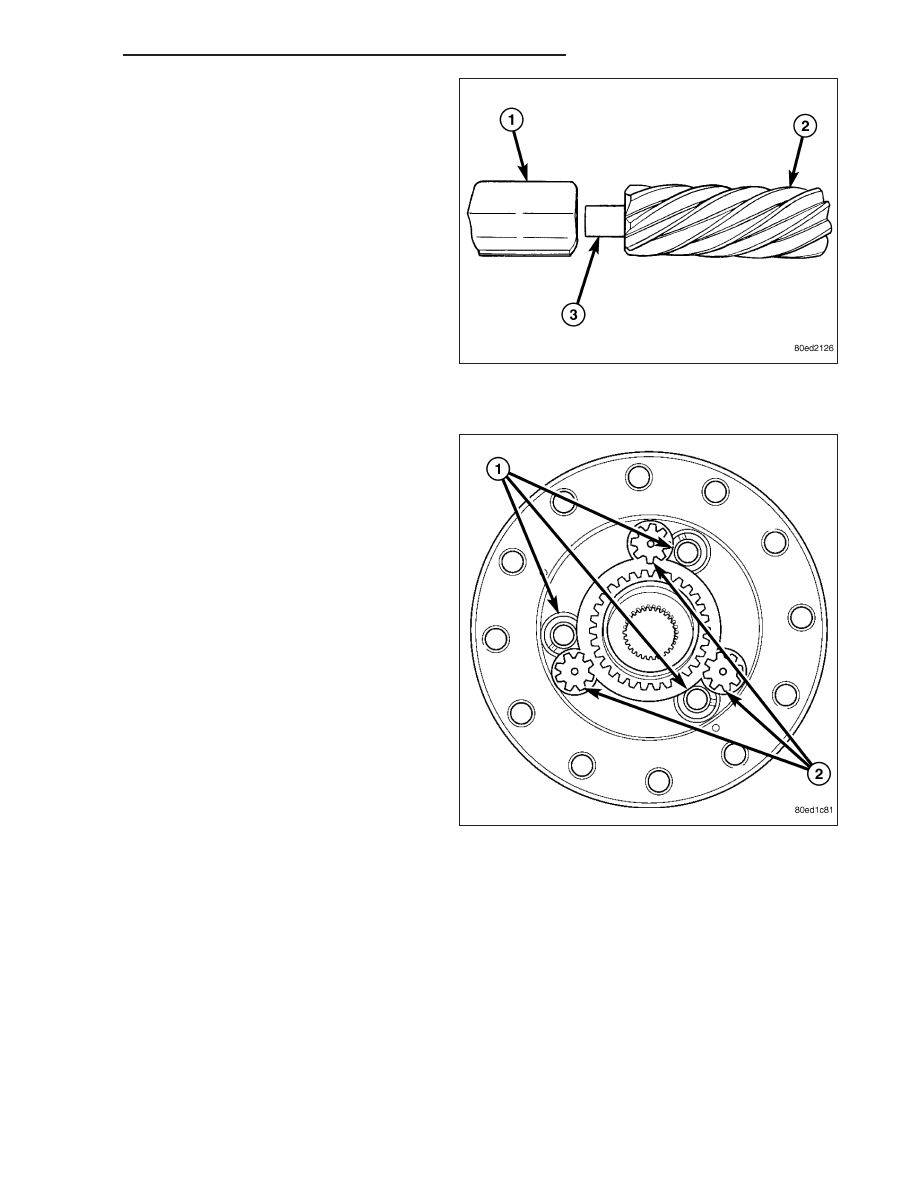

It also has six pinion brake shoes (1) which pivot on
the six pinion gear (2) shafts (3).

OPERATION

CAUTION:

The

differential

is

serviced

as

an

assembly only do not attempt to disassemble.
Failure to follow these instruction will result in
damage to the differential.

When one wheel begins to spin the pinion gears (2)
on that side, are forced toward the pinion brake shoes
(1). The pinion brake shoes then cause frictional drag
on the opposite pinion gears and the side gear. These
friction forces transfer the power to the opposite
wheel. Once the frictional forces are overcome, differ-
entiation will occur. The torque will be continually
biased by the frictional forces to the high traction
wheel.

CLEANING

CAUTION: The differential is serviced as an assembly only do not attempt to disassemble. Failure to follow
these instruction will result in damage to the differential.

Flush the differential case and gears through openings in the case with light oil.

DR/DH

REAR AXLE - 11 1/2 AA

3 - 337

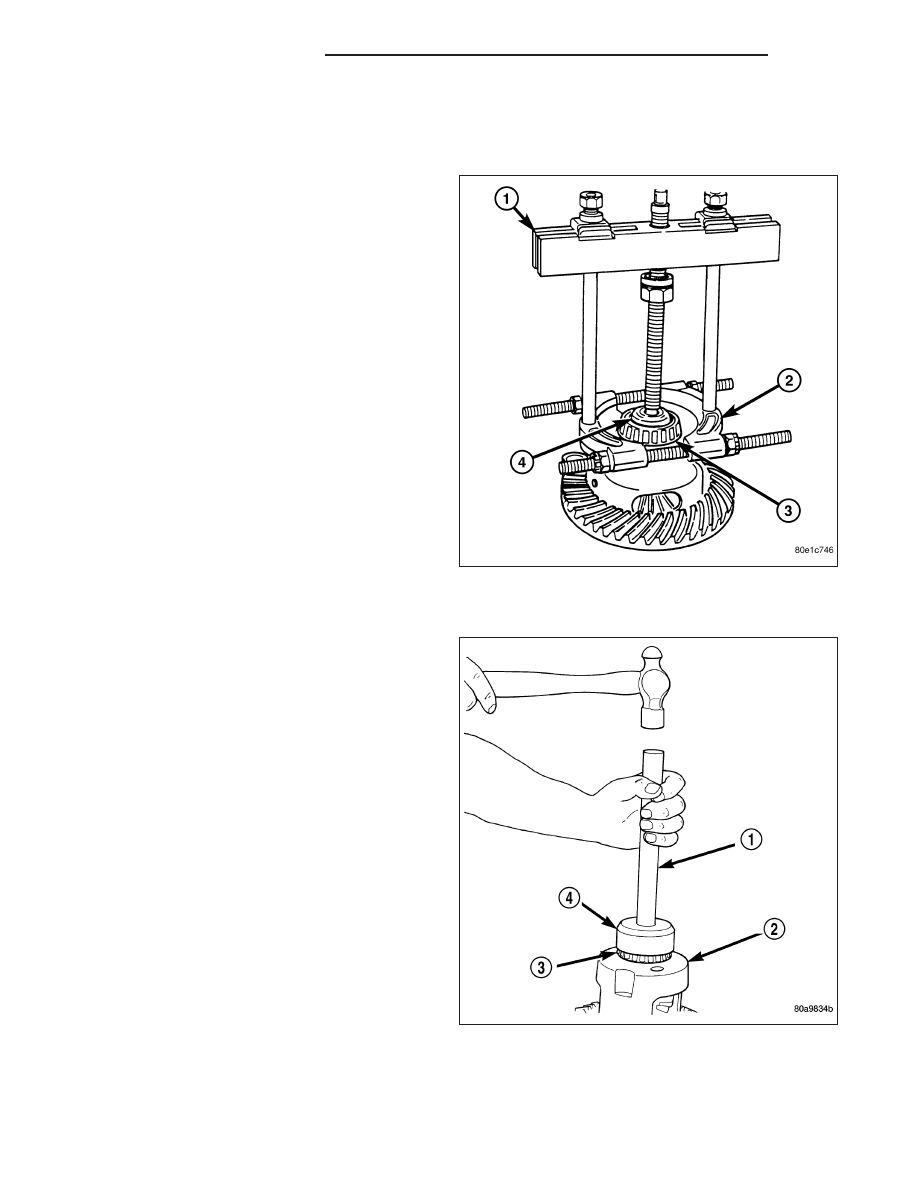

BEARING-DIFFERENTIAL CASE

REMOVAL

1. Remove differential case from the housing.

2. Install Plug 8964 (4) into the end of the case.

3. Remove differental case bearings (3) with Bearing

Splitter 1130 (2) and Bridge 938 (1).

INSTALLATION

1. Install differenial case (2) bearings (3) with Installer

8965 (4) and Handle C-4171(1).

2. Install differentail case into housing.

3 - 338

REAR AXLE - 11 1/2 AA

DR/DH

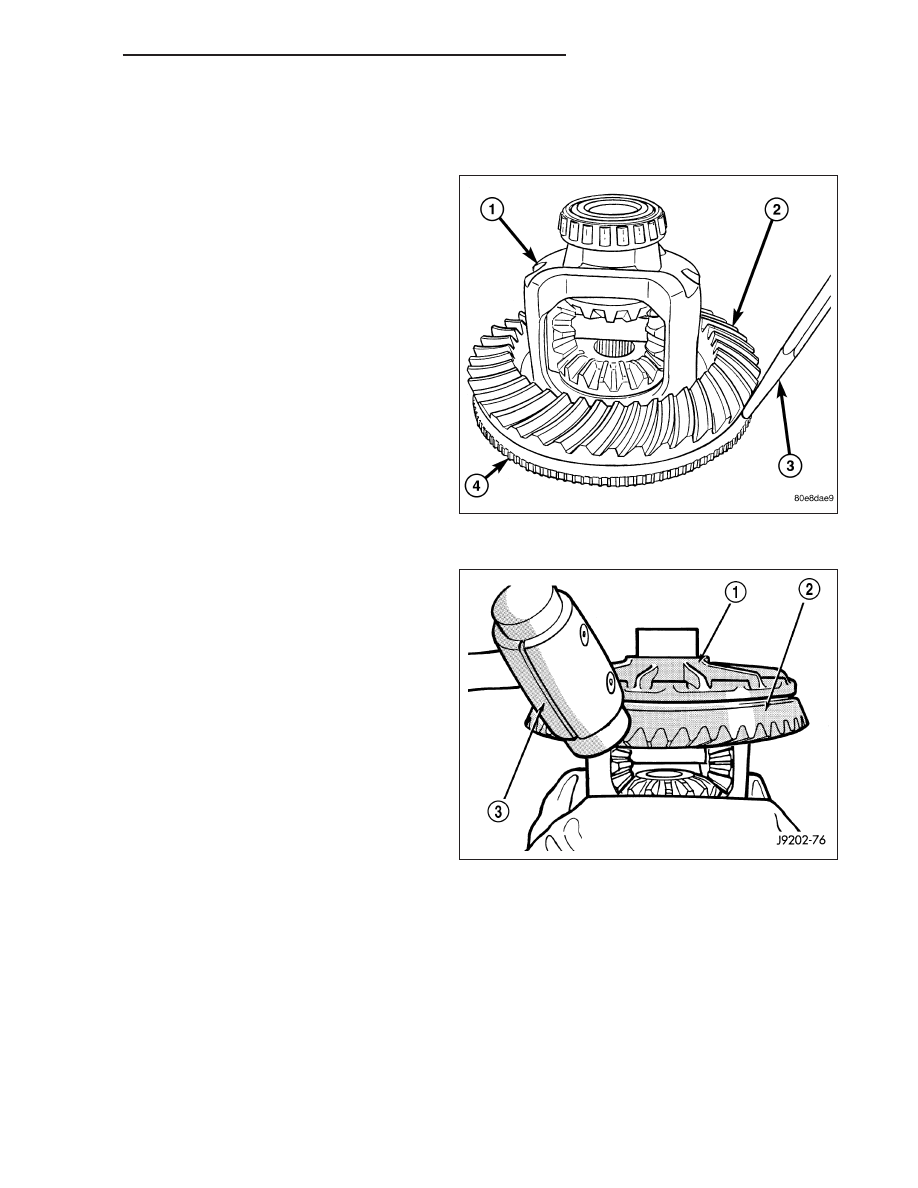

GEAR-PINION/RING

REMOVAL

NOTE: The ring and pinion gears are service in a
matched set. Never replace the ring gear/pinion
gear without replacing the other matching gear.

1. Mark pinion flange and propeller shaft for installa-

tion alignment.

2. Remove propeller shaft.

3. Remove differential from the housing.

4. Place differential case (1) on Plug 8964. Drive

exciter ring (4) off the differential case with a ham-
mer and punch (3).

NOTE: Do not remove the exciter ring if it is not
being replaced.

5. Place differential case in a vise with soft metal jaw

protectors.

6. Remove bolts holding ring gear to differential case.

7. Drive ring gear (2) from differential case (1) with a

soft hammer (3).

DR/DH

REAR AXLE - 11 1/2 AA

3 - 339
