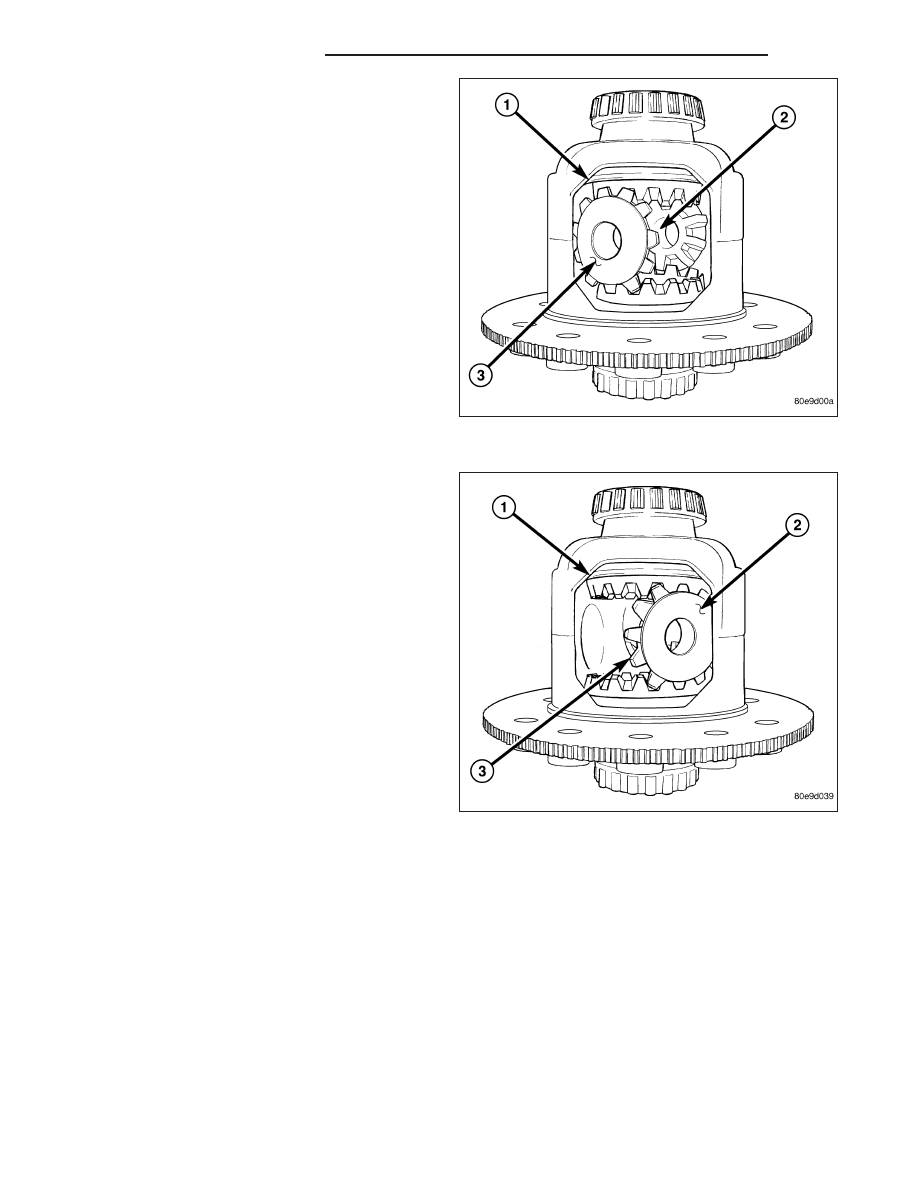

3. Rotate one pinion gear (2) with thrust washer (3) to

the differential window (1) and remove the gear.

4. Rotate the other pinion gear (3) with thrust washer

(2) to the differential window (1) and remove the
gear.

3 - 332

REAR AXLE - 11 1/2 AA

DR/DH

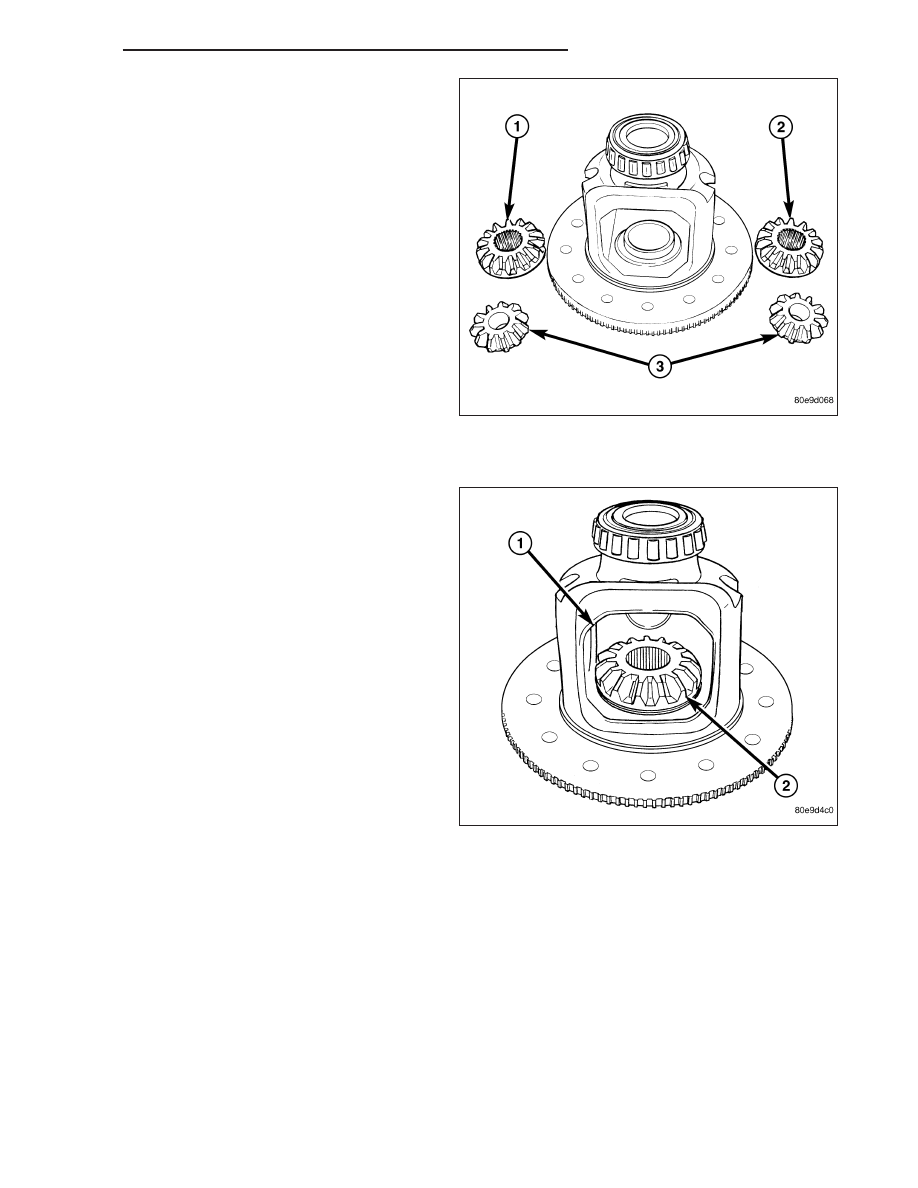

5. Remove differential side gears (1) (2) and thrust

washers.

ASSEMBLY

NOTE: If the same gears and thrust washers are
being used, install them into their original loca-
tions.

1. Lubricate all differential components with axle lubri-

cant.

2. Install differential side gears (2) and thrust washers

through the differential window (1).

DR/DH

REAR AXLE - 11 1/2 AA

3 - 333

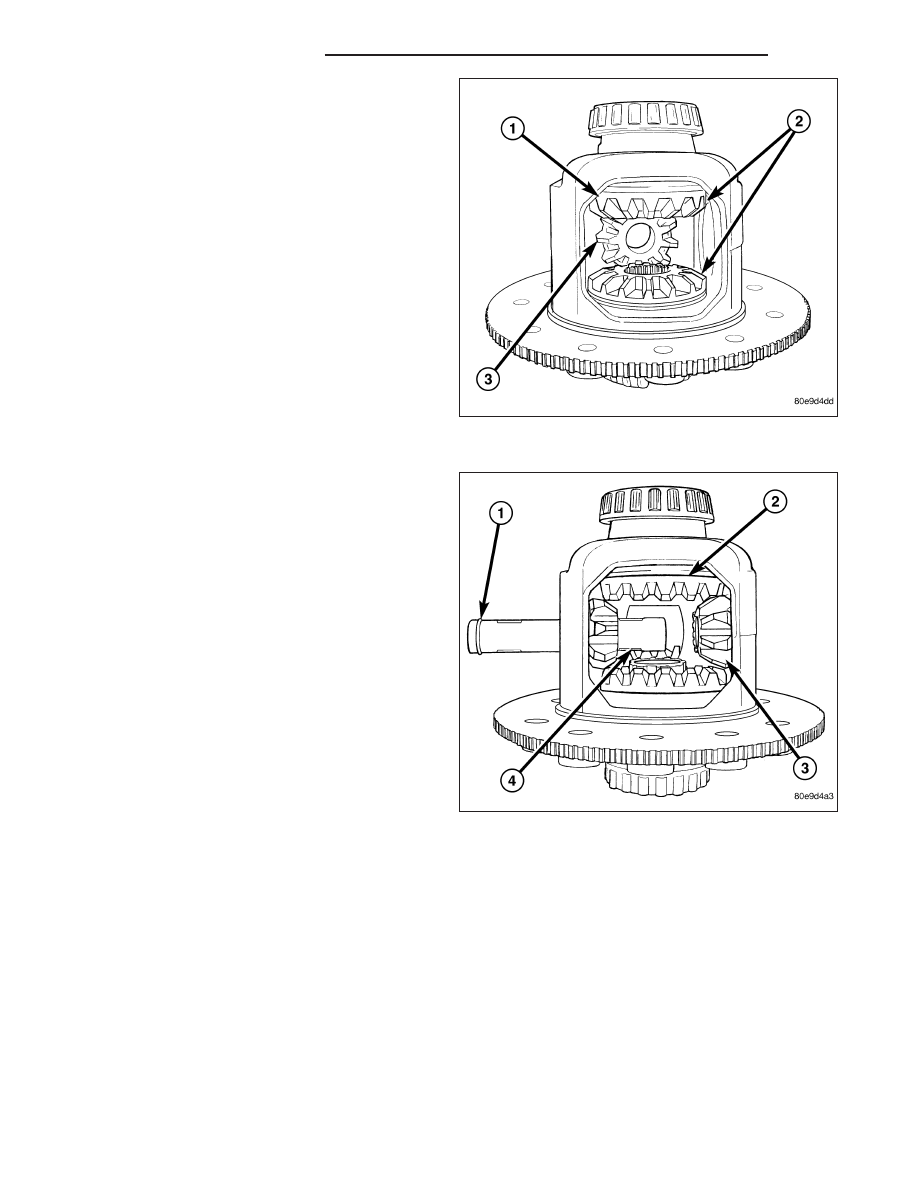

3. Install first pinion gear (3) into the differential win-

dow (1) and side gears (2). Rotate the pinion gear
to the back of the case.

4. Install the other pinion gear and thrust washer.

Rotate the gears to align hole in the pinion gears
with hole in the differential case.

5. Slide pinion shaft (4) into the case and through the

pinion gears (3). Tap the shaft to seat the pinion
shaft snap-ring (1) into the case.

6. Install ring gear.

3 - 334

REAR AXLE - 11 1/2 AA

DR/DH

INSTALLATION

1. Clean the housing cavity with a flushing oil, light

engine oil or lint free cloth.

NOTE: Do not use water, steam, kerosene or gas-
oline for cleaning.

2. Lubricate differential case bearing.

3. Install differential case with bearings cups into the

housing.

NOTE: A light coat of grease on the cups will hold
them in place during installation.

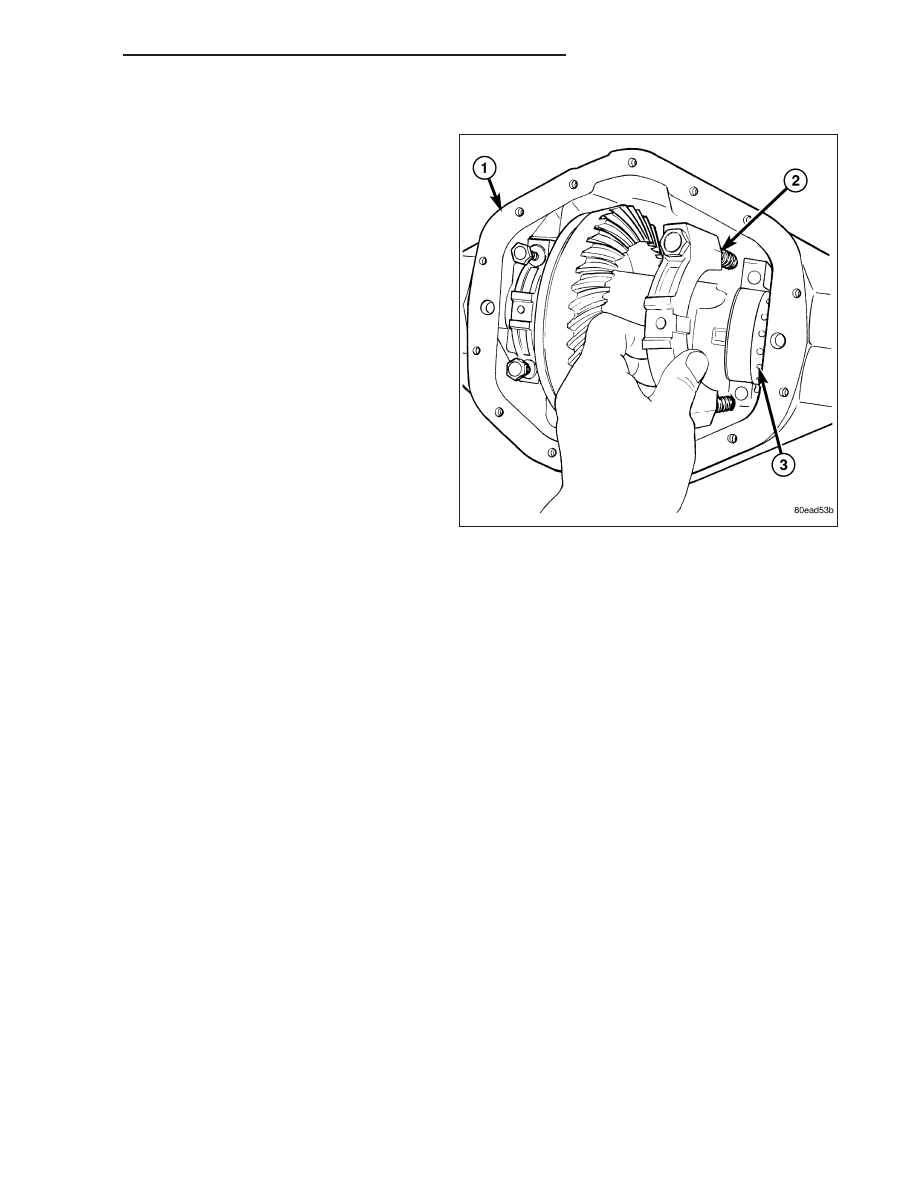

4. Install bearing caps (2) and bolts. Tighten the bear-

ing cap (2) bolts finger-tight.

NOTE: Do not torque bearing cap and bolts at this
time.

5. Slide differential case toward the pinion gear until

the gears make contact/zero backlash. If zero
backlash cannot be obtained, turn the pinion side
adjuster until zero backlash is obtained.

6. Holding the differential case toward the pinion gear, turn bearing adjusters (3) with Spanner Wrench 8883 until

they make contact with the differential bearings/cups.

7. Back off the ring gear side adjuster 4 holes, to obtain initial ring gear backlash.

8. Install ring gear side adjuster lock and bolt. Do not tighten adjuster lock bolt at this time.

9. Tighten pinion gear side adjuster firmly against the differential case bearing cup.

10. Rotate the pinion several times to seat the differential bearings.

11. Loosen pinion gear side adjuster until it is no longer in contact with the bearing cup.

12. Tighten pinion gear side adjuster until it just makes contact with the bearing cup.

13. Tighten pinion gear side adjuster an additional:

•

New Bearings 6 Adjuster Holes

•

Original Bearings 4 Adjuster Holes

14. Install pinion gear side adjuster lock and bolt. Do not tighten adjuster lock bolt at this time.
