P0175-FUEL SYSTEM 2/1 RICH (CONTINUED)

12.

(K43) O2 SENSOR 2/1 SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM harness connectors.

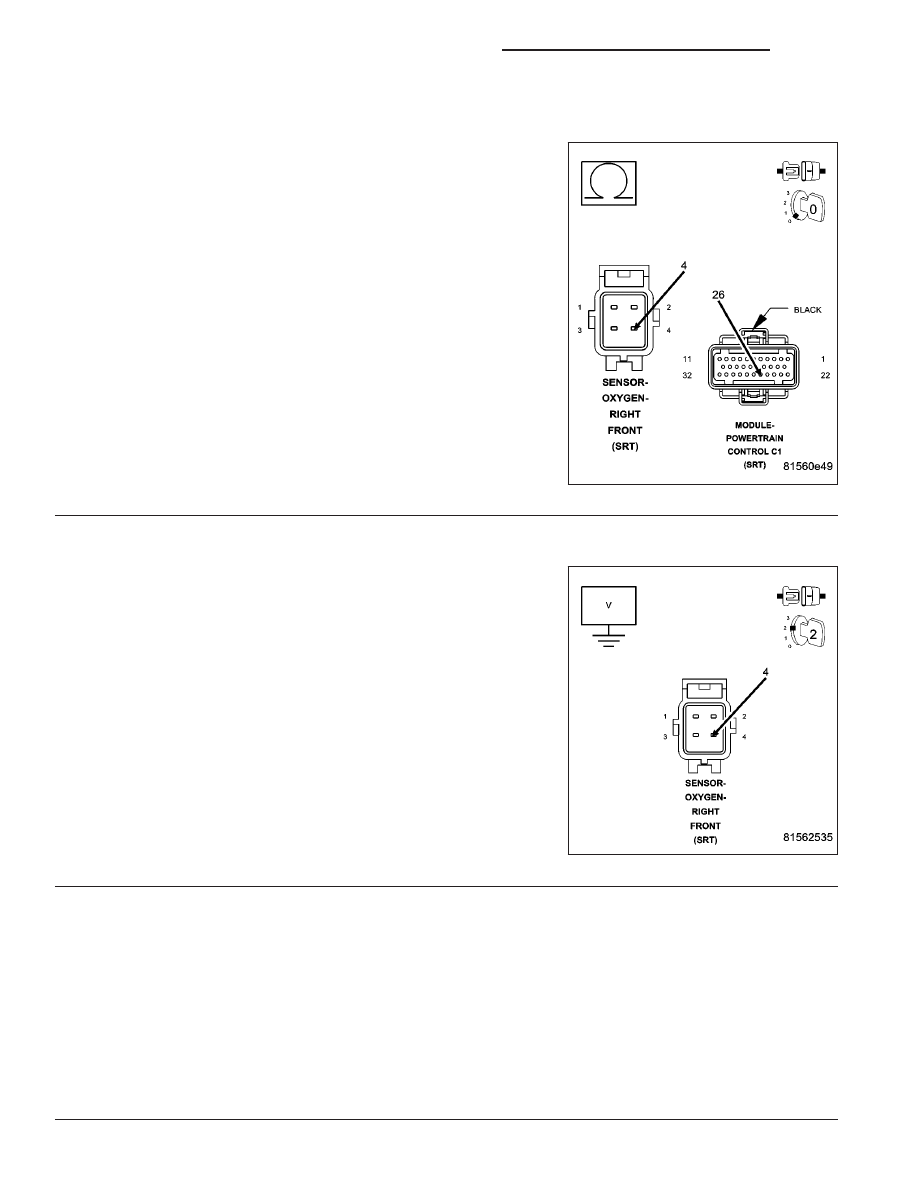

Measure the resistance of the (K43) O2 Sensor 2/1 Signal circuit from
the PCM harness connector to the O2 Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 13

No

>> Repair the open in the (K43) O2 Sensor 2/1 Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

13.

(K43) O2 SENSOR 2/1 SIGNAL CIRCUIT SHORTED TO VOLTAGE

Ignition on, engine not running.

Leave the O2 Sensor and PCM harness connectors disconnected.

Measure the voltage on the (K43) O2 Sensor 2/1 Signal circuit at the
2/1 O2 Sensor harness connector.

Is the voltage above 5.2 volts?

Yes

>> Repair the short to voltage in the (K43) O2 Sensor 2/1

Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 14

NOTE: Turn the ignition off before continuing.

14.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1666

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0197-ENGINE OIL TEMPERATURE SENSOR VOLTAGE TOO LOW

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1667

P0197-ENGINE OIL TEMPERATURE SENSOR VOLTAGE TOO LOW (CONTINUED)

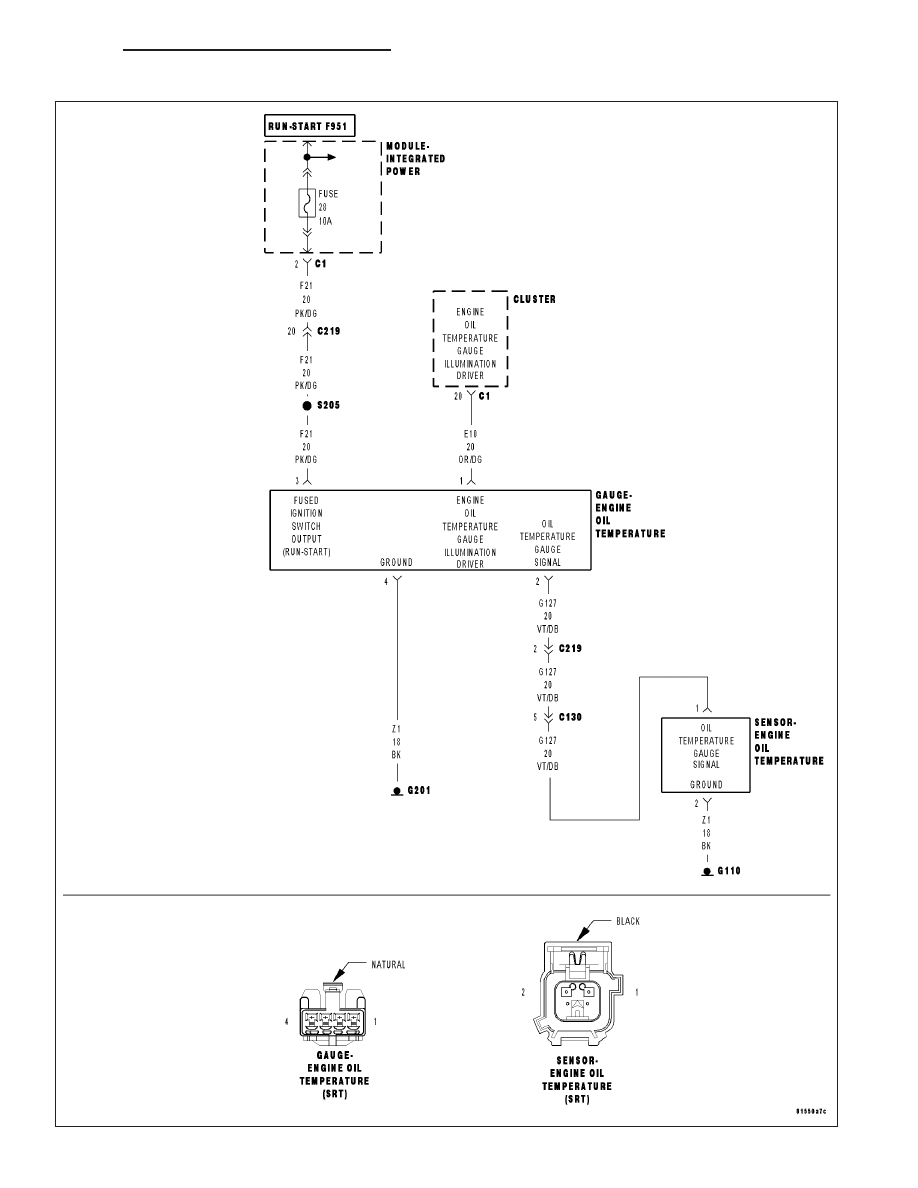

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
When the PCM recognizes the engine oil temperature sensor signal goes below a specific value.

Possible Causes

ENGINE OIL TEMP SENSOR

(G127) ENGINE OIL TEMP SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(G127) ENGINE OIL TEMP SENSOR CIRCUIT SHORTED TO THE (Z1) GROUND CIRCUIT

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

1.

EOT VOLTAGE BELOW 1.0 VOLT

Ignition on, engine not running.

With the scan tool, read DTCs and record the related Freeze Frame data.

With the scan tool, read the Engine Oil Temp Sensor voltage.

Is the EOT Sensor voltage below 1.0 volt?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Symptom (Diagnostic Procedure).

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

ENGINE OIL TEMP SENSOR

Turn the ignition off.

Disconnect the Engine Oil Temp harness connector.

Ignition on, engine not running.

With the scan tool, read Engine Oil Temp voltage.

Is the voltage above 1.0 volt?

Yes

>> Replace the Engine Oil Temp Sensor.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

9 - 1668

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0197-ENGINE OIL TEMPERATURE SENSOR VOLTAGE TOO LOW (CONTINUED)

3.

(G127) EOT SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the PCM harness connectors.

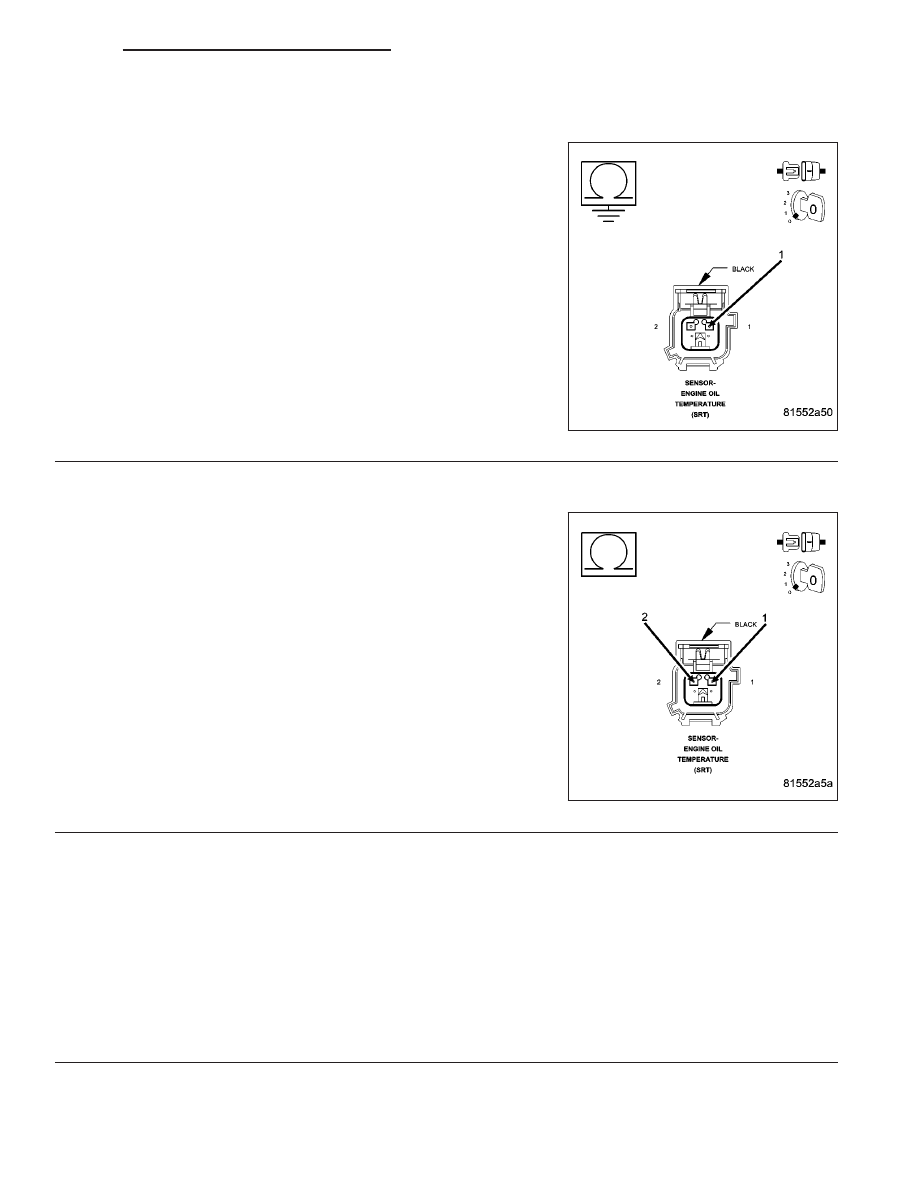

Measure the resistance between ground and the (G127) Engine Oil
Temp Sensor Signal circuit at the EOT Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (G127) Engine Oil Temp

Sensor Signal circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(G127) EOT SENSOR SIGNAL CIRCUIT SHORTED TO (Z1) GROUND CIRCUIT

Measure the resistance between the (G127) Engine Oil Temp Sensor
Signal circuit and the (Z1) ground circuit at the EOT Sensor harness
connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short between the (Z1) ground circuit and the

(G127) Engine Oil Temp Sensor Signal circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

5.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
