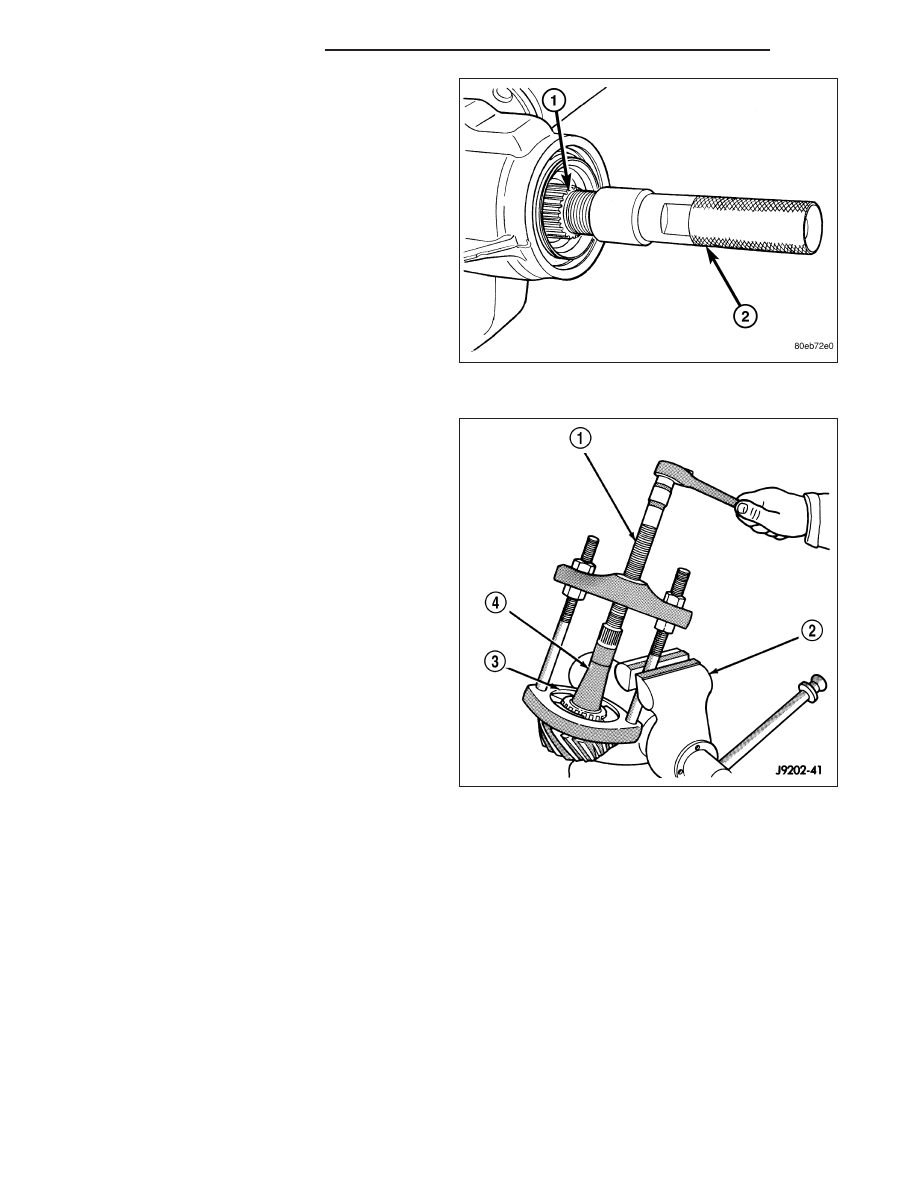

10. Remove pinion gear (1) from housing, with Pinion

Driver 8977 (2) and a hammer.

NOTE: Thread the driver on the pinion shaft till it
bottoms out.

11. Remove pinion seal with a slide hammer or pry

bar.

12. Remove and discard front pinion bearing.

CAUTION: Do not reuse front pinion bearing/cup.

13. Remove collapsible spacer from the pinion shaft.

14. Remove rear pinion bearing with Puller C-293-PA

(1) and Adapter Blocks 8879 (4).

15. Remove pinion depth shim from the pinion gear

shaft and record thickness of the shims.

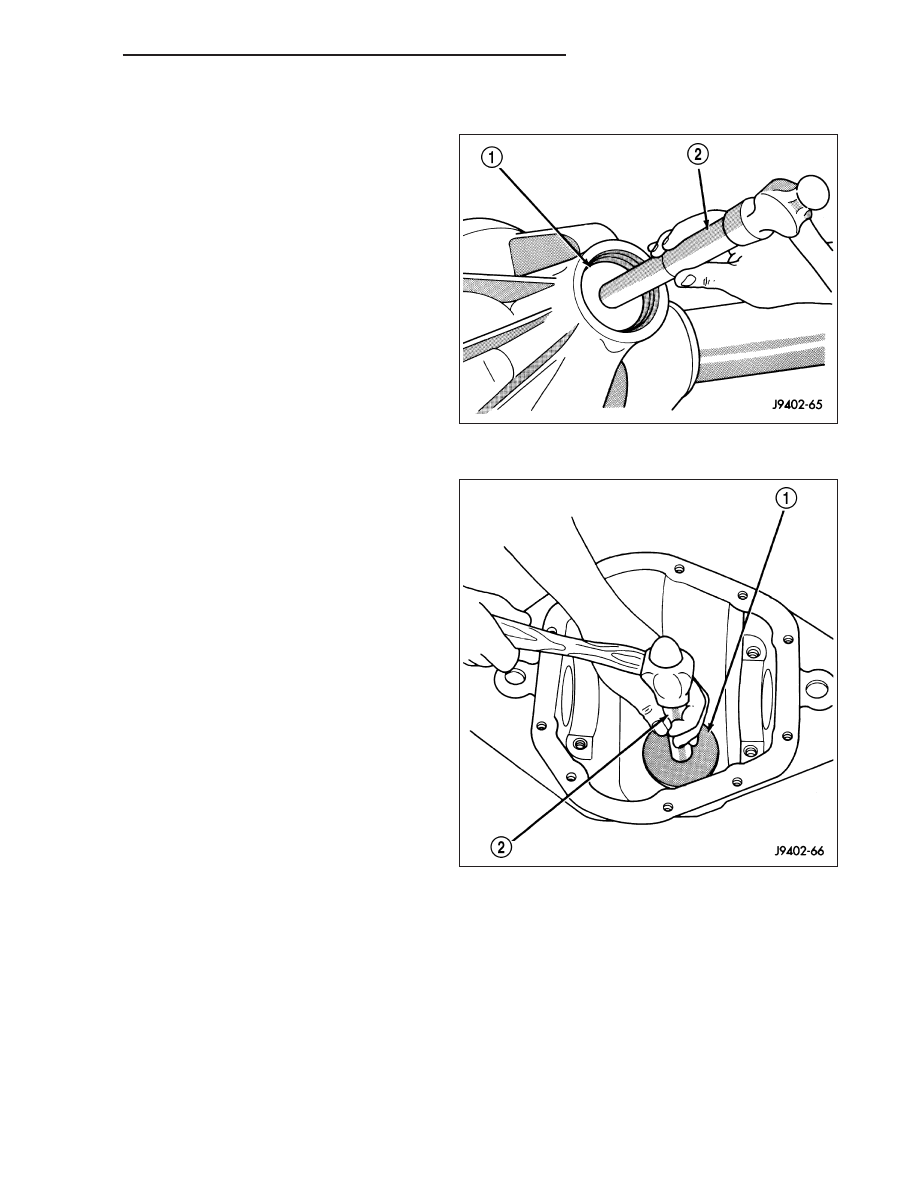

16. Remove front pinion bearing cup from the housing

with a punch and hammer and discard cup.

CAUTION: Do not reuse front pinion bearing/cup.

17. Remove rear pinion bearing cup from the housing

with a punch and hammer, if bearing is going to
be replaced.

3 - 304

REAR AXLE - 10 1/2 AA

DR/DH

INSTALLATION

1. Install new front pinion bearing cup with Installer

8960 (1) and Handle C-4171 (2).

2. Install new rear pinion bearing cup with Installer

8959 (1) and Handle C-4171 (2).

DR/DH

REAR AXLE - 10 1/2 AA

3 - 305

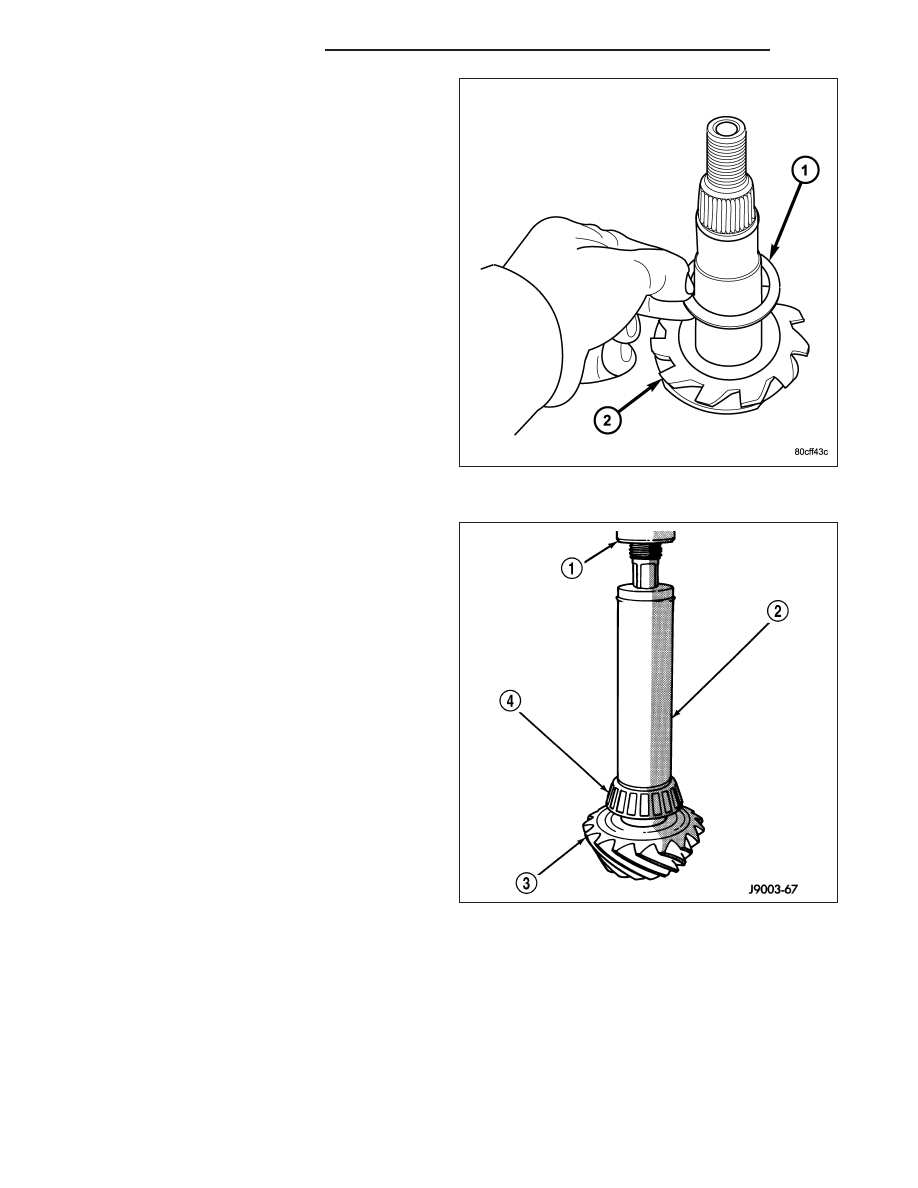

3. Install pinion depth shim (1) on the pinion gear

shaft (2).

4. Install

rear

pinion

bearing

(4)

with

Installer

MD-998805 (2) and a press (1).

3 - 306

REAR AXLE - 10 1/2 AA

DR/DH

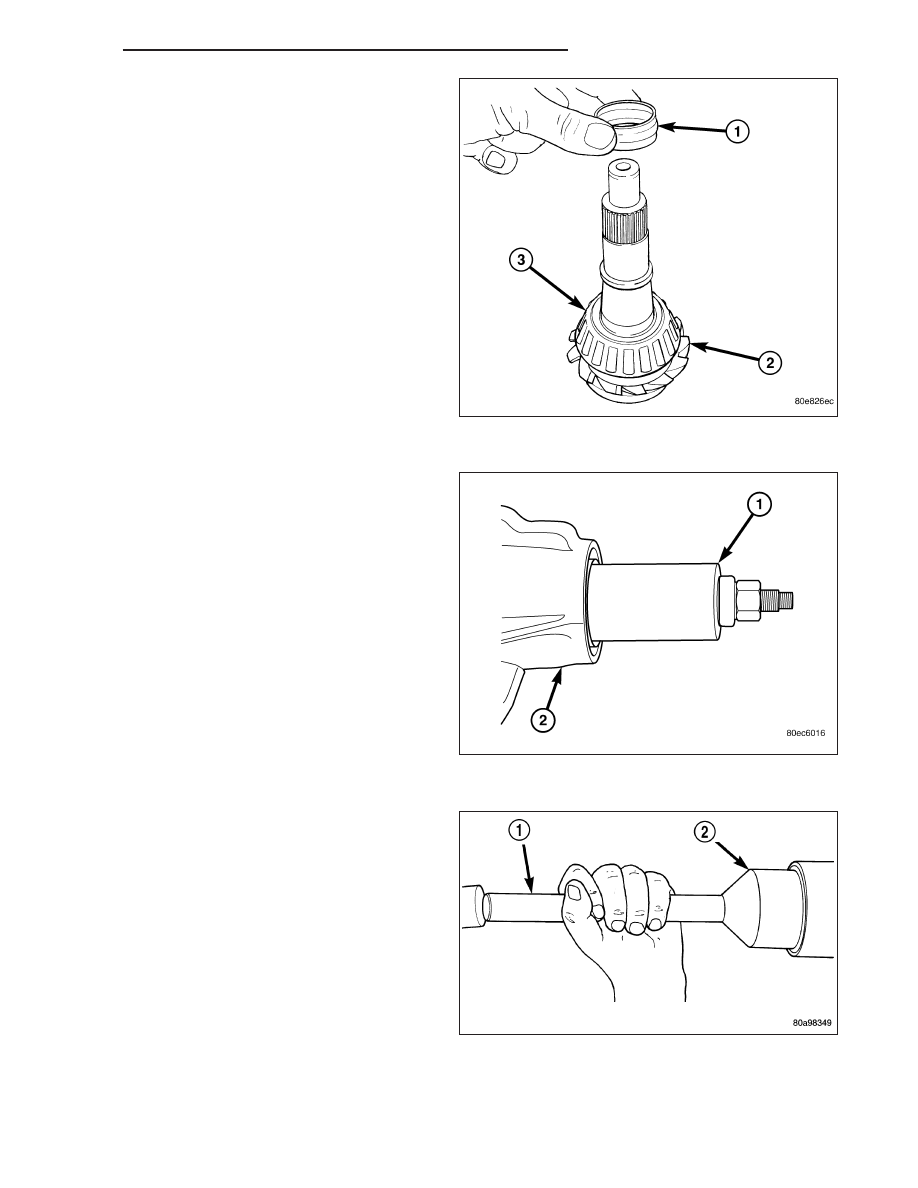

5. Install new collapsible spacer (1) on pinion gear

(2).

6. Lubricate pinion and bearings.

7. Install pinion into the housing (2) and place front

pinion bearing onto the pinion shaft. Draw the pin-
ion shaft into the front bearing with Installer 8981
(1).

8. Install new pinion seal with Installer 8896 (2) and

Handle C-4171 (1).

DR/DH

REAR AXLE - 10 1/2 AA

3 - 307
