P0113-INTAKE AIR TEMPERATURE SENSOR CIRCUIT HIGH (CONTINUED)

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1538

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0117-ENGINE COOLANT TEMPERATURE SENSOR CIRCUIT LOW

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1539

P0117-ENGINE COOLANT TEMPERATURE SENSOR CIRCUIT LOW (CONTINUED)

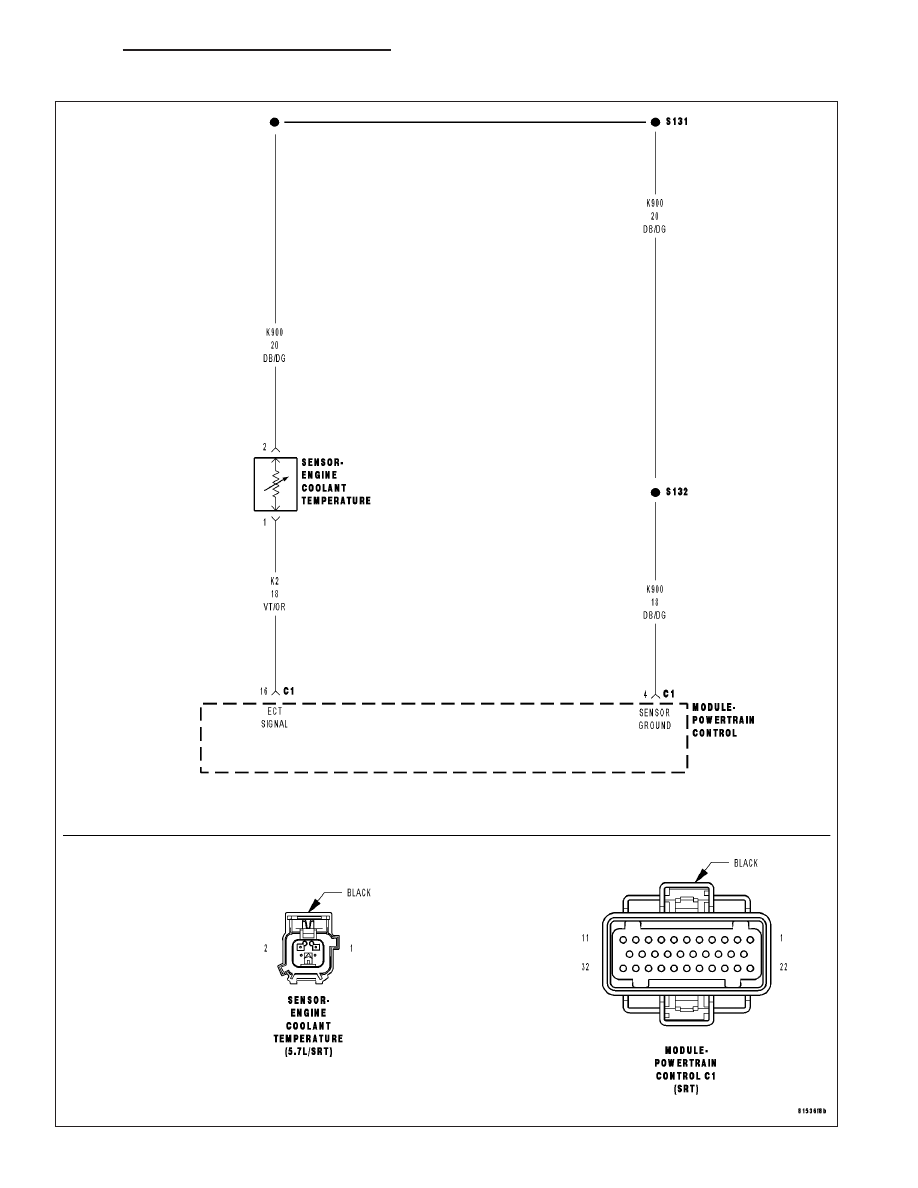

For the Engine System Schematic circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The engine coolant temperature sensor is a negative temperature coefficient thermistor-type sensor whose resis-
tance varies inversely with temperature. At cold temperatures the sensor resistance is high so the voltage is high.
As the coolant temperature increases the resistance decreases and the voltage becomes low.

•

When Monitored:
With the ignition on. Battery voltage greater than 10.4 volts.

•

Set Condition:
The Engine Coolant Temperature (ECT) Signal circuit voltage at the PCM goes below 0.8 of a volt for more
than 3 seconds.

Possible Causes

(K2) ECT SIGNAL CIRCUIT SHORTED TO GROUND

(K2) ECT SIGNAL CIRCUIT SHORTED TO THE (K900) SENSOR GROUND CIRCUIT

ECT SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ECT SENSOR VOLTAGE BELOW 1.0 OF A VOLT

Ignition on, engine not running.

With a scan tool, read the ECT voltage.

Is the voltage below 1.0 of a volt?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Symptom. (Refer to 9 - ENGINE - DIAGNOSIS AND TEST-

ING)

2.

ECT SENSOR

Turn the ignition off.

Disconnect the ECT harness connector.

Ignition on, engine not running.

With a scan tool, read ECT voltage.

Is the voltage above 1.0 volt?

Yes

>> Replace the ECT Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

9 - 1540

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0117-ENGINE COOLANT TEMPERATURE SENSOR CIRCUIT LOW (CONTINUED)

3.

(K2) ECT SIGNAL CIRCUIT SHORTED TO THE (K900) SENSOR GROUND CIRCUIT

Turn the ignition off.

Disconnect the C1 PCM harness connector.

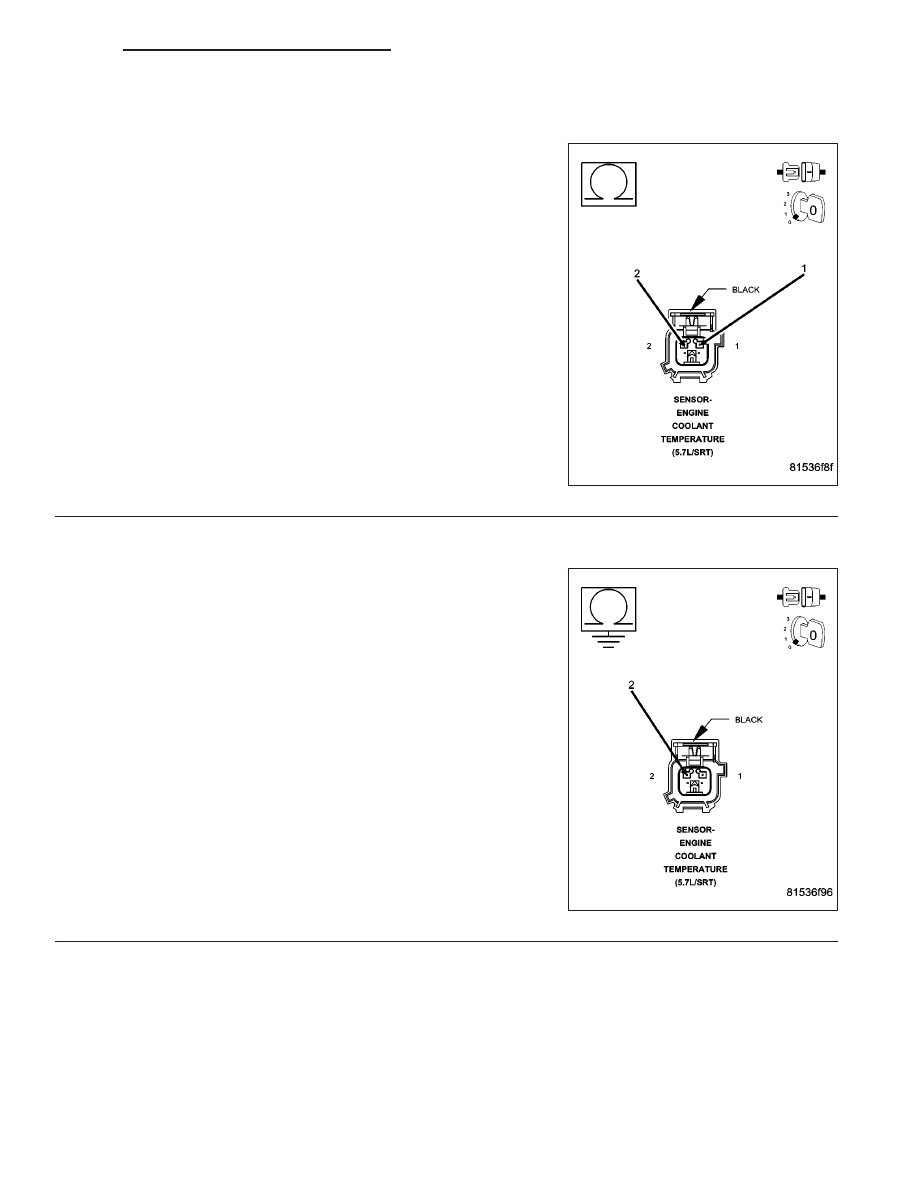

Measure the resistance between the (K900) Sensor ground circuit and
the (K2) ECT Signal circuit in the ECT Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the short to between the (K900) Sensor ground cir-

cuit and the (K2) ECT Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(K2) ECT SIGNAL CIRCUIT SHORTED GROUND

Measure the resistance between ground and the (K2) ECT Signal cir-
cuit in the ECT Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K2) ECT Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5
