P0032-O2 SENSOR 1/1 HEATER CIRCUIT HIGH (CONTINUED)

2.

O2 HEATER ELEMENT

Turn the ignition off.

Disconnect the O2 Sensor harness connector.

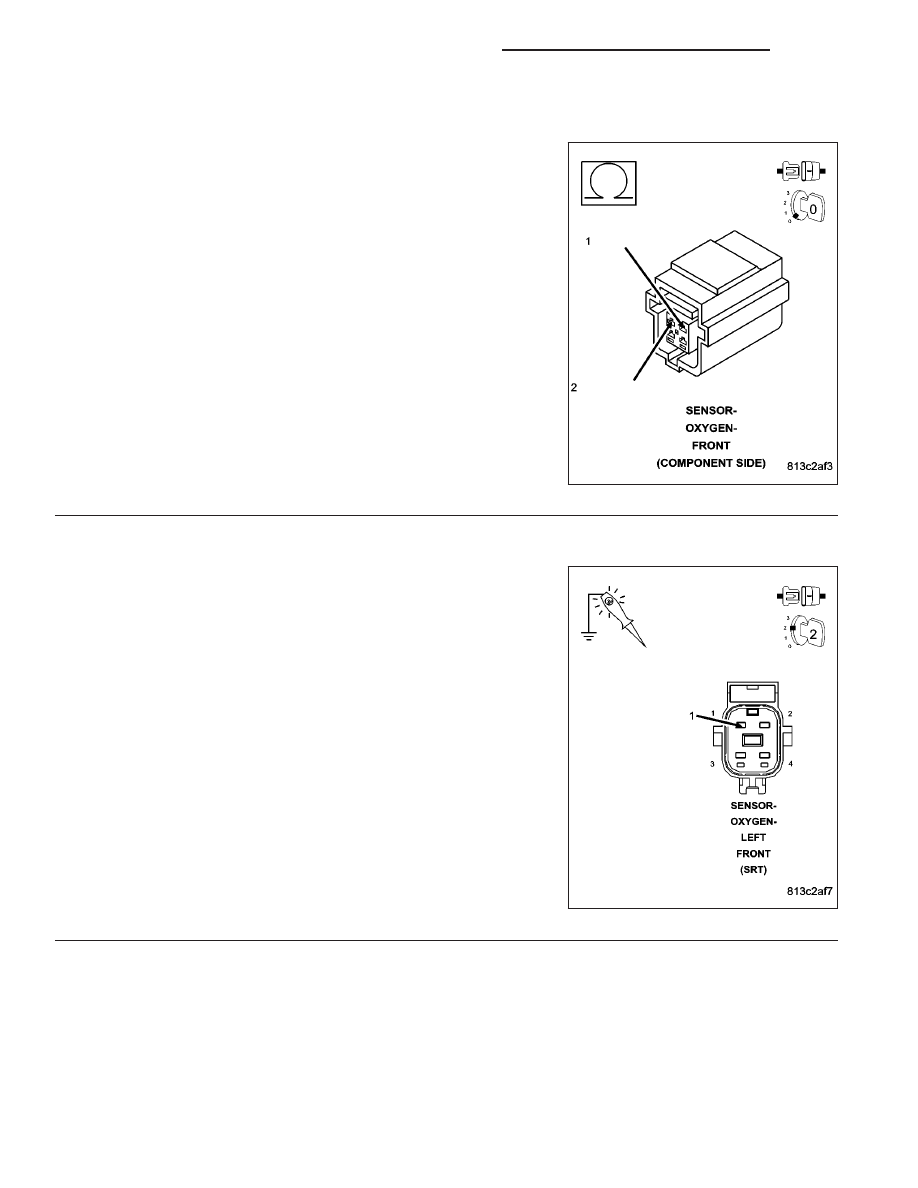

Measure the resistance of the O2 Heater element at the O2 Sensor
connector (component side).

On a four O2 Sensor system the resistance value for 1/1 and 2/1 O2
Heater elements is between 3.3 and 4.1 ohms and the 1/2 and 2/2 O2
Heater elements is between 4.0 and 5.0 ohms at 70° F(21.1°C).

NOTE: The resistance value will increase with warmer tempera-
tures.

Is the resistance within the listed specifications?

Yes

>> Go To 3

No

>> Replace the O2 Sensor.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

3.

(K342) FUSED ASD RELAY OUTPUT CIRCUIT OPEN

Ignition on, engine not running.

With the scan tool, actuate the O2 Heater Test.

Using a 12-volt test light connected to ground, probe the (K342) Fused
ASD Relay Output circuit at the O2 Sensor harness connector.

Did the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the open or short to ground in the (K342) Fused

ASD Relay Output circuit. Inspect the related fuse and
repair as necessary.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

NOTE: Stop the actuation before continuing.

9 - 1498

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0032-O2 SENSOR 1/1 HEATER CIRCUIT HIGH (CONTINUED)

4.

HEATER CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM harness connectors.

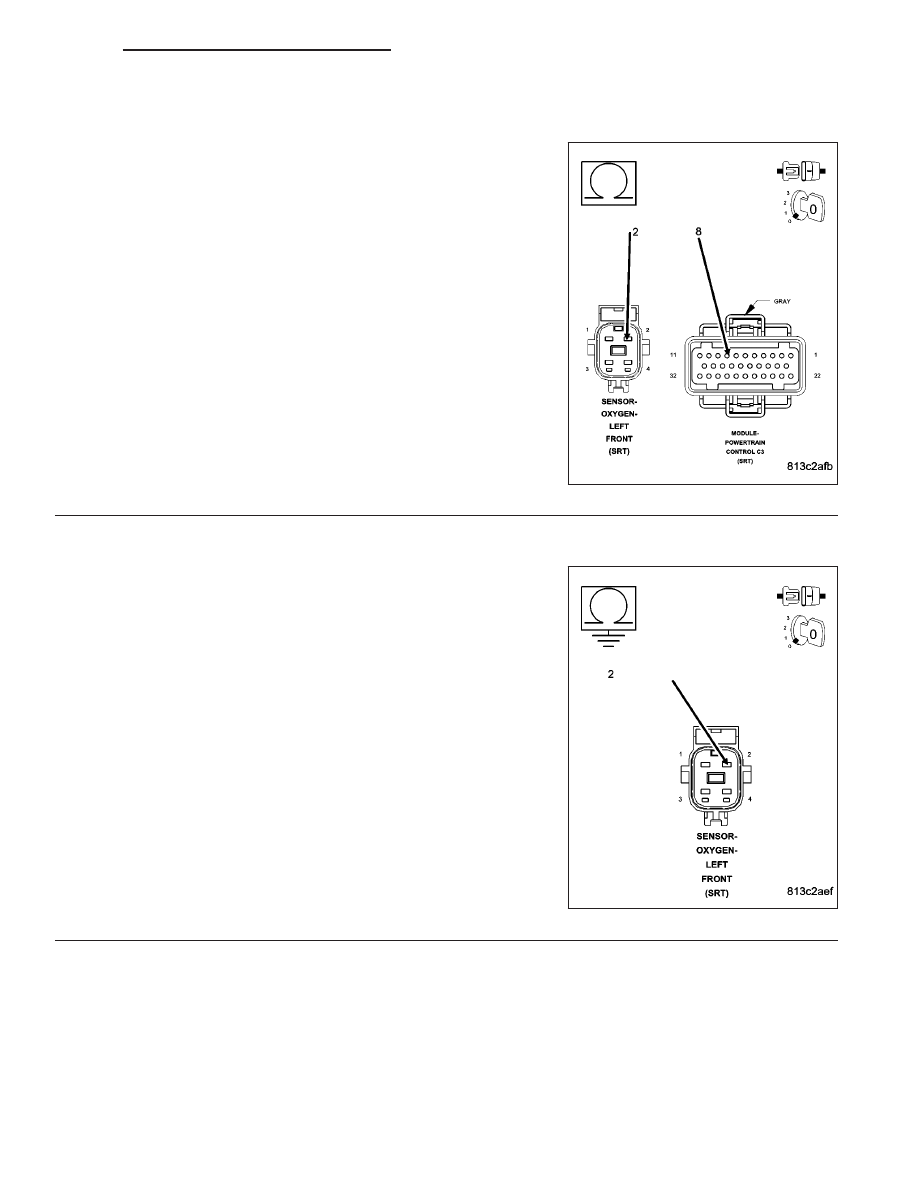

Measure the resistance of the O2 Heater Control circuit (PWM) from
the O2 Sensor to the PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the O2 Heater Control (PWM) circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

5.

HEATER CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the O2 Heater Control
(PWM) circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the Heater Control (PWM)

circuit or the Heater Relay Control circuit depending on the
O2 Sensor being tested.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1499

P0032-O2 SENSOR 1/1 HEATER CIRCUIT HIGH (CONTINUED)

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1500

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

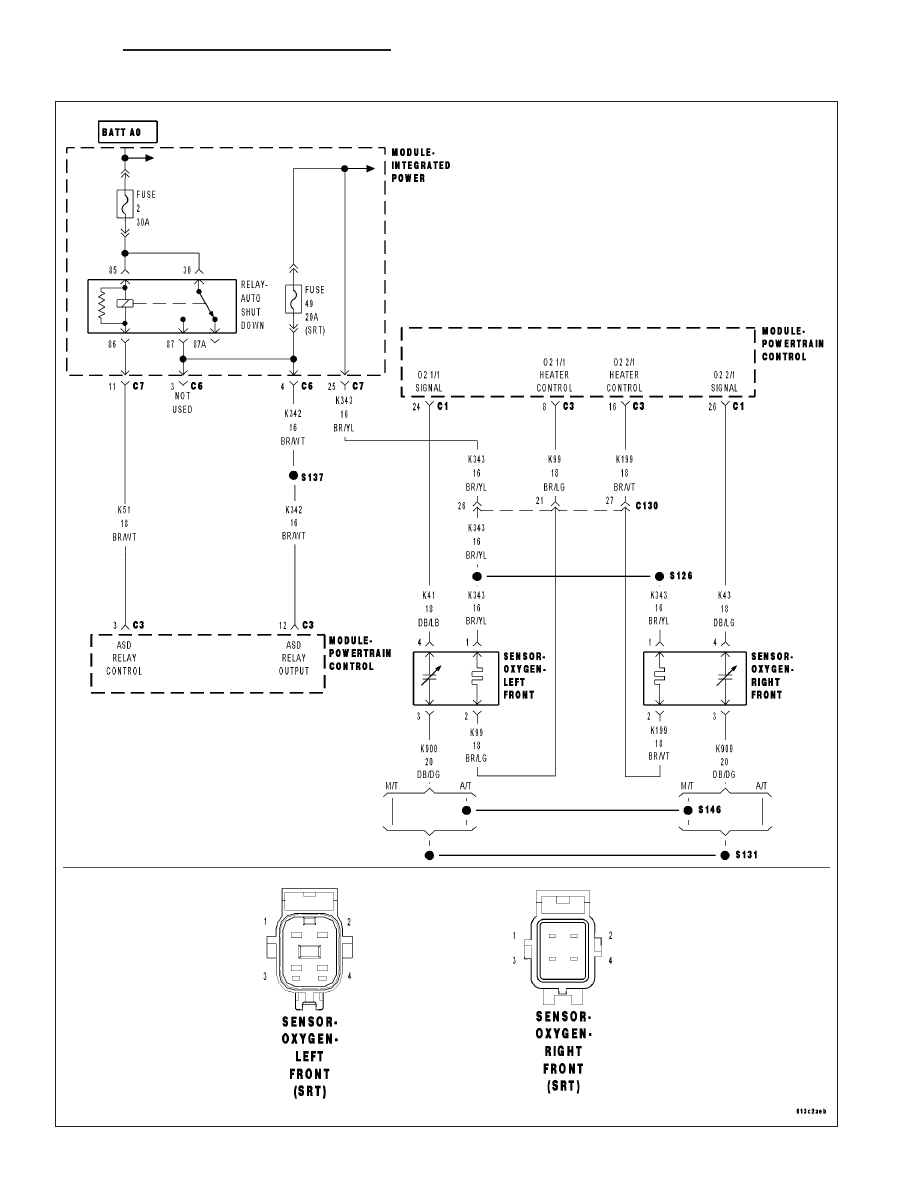

P0051-O2 SENSOR 2/1 HEATER CIRCUIT LOW
