P0031-O2 SENSOR 1/1 HEATER CIRCUIT LOW (CONTINUED)

4.

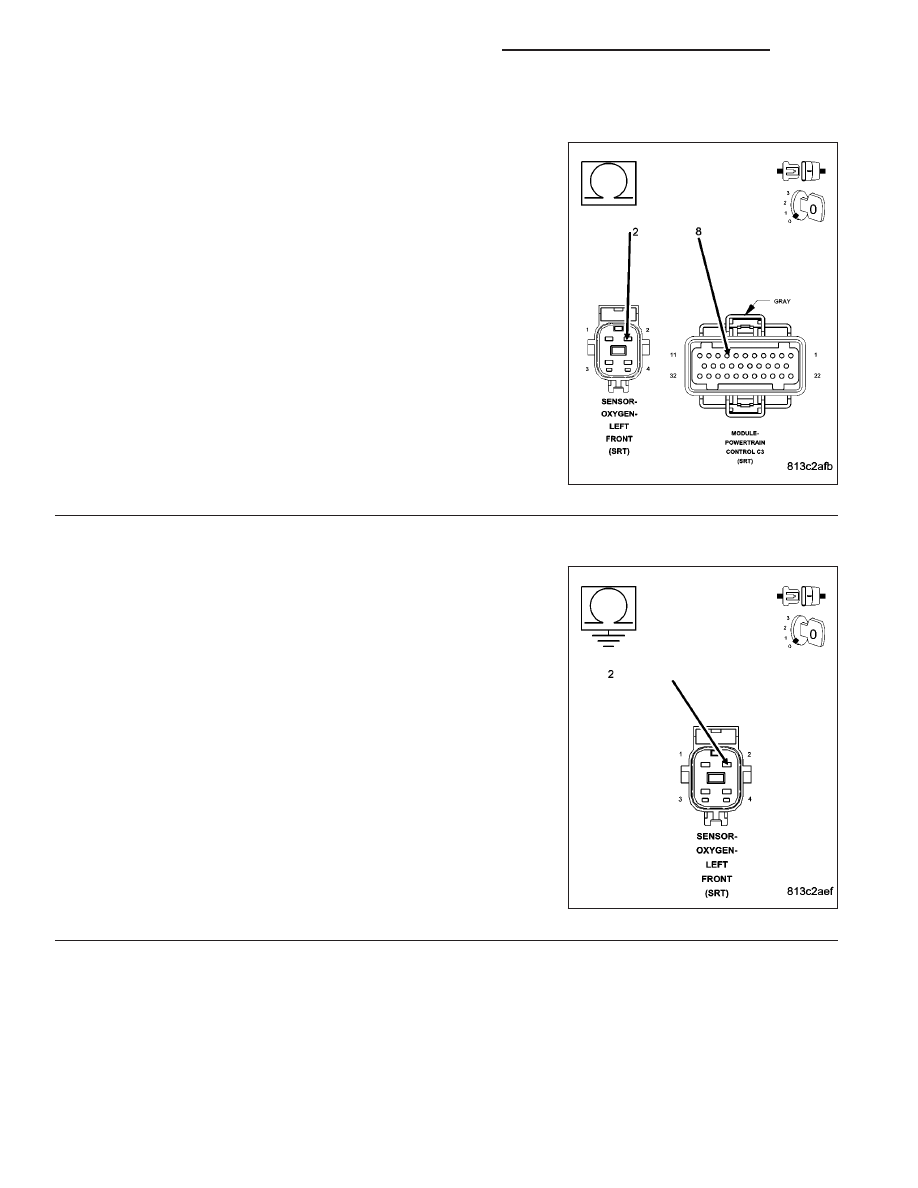

(K99) O2 1/1 HEATER CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM harness connectors.

Measure the resistance of the (K99) O2 Heater Control circuit (PWM)
from the O2 Sensor to the PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K99) O2 Heater Control (PWM)

circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

5.

(K99) HEATER CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K99) O2 Heater
Control (PWM) circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the Heater Control (PWM)

circuit or the Heater Relay Control circuit depending on the
O2 Sensor being tested.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

9 - 1494

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0031-O2 SENSOR 1/1 HEATER CIRCUIT LOW (CONTINUED)

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1495

P0032-O2 SENSOR 1/1 HEATER CIRCUIT HIGH

9 - 1496

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0032-O2 SENSOR 1/1 HEATER CIRCUIT HIGH (CONTINUED)

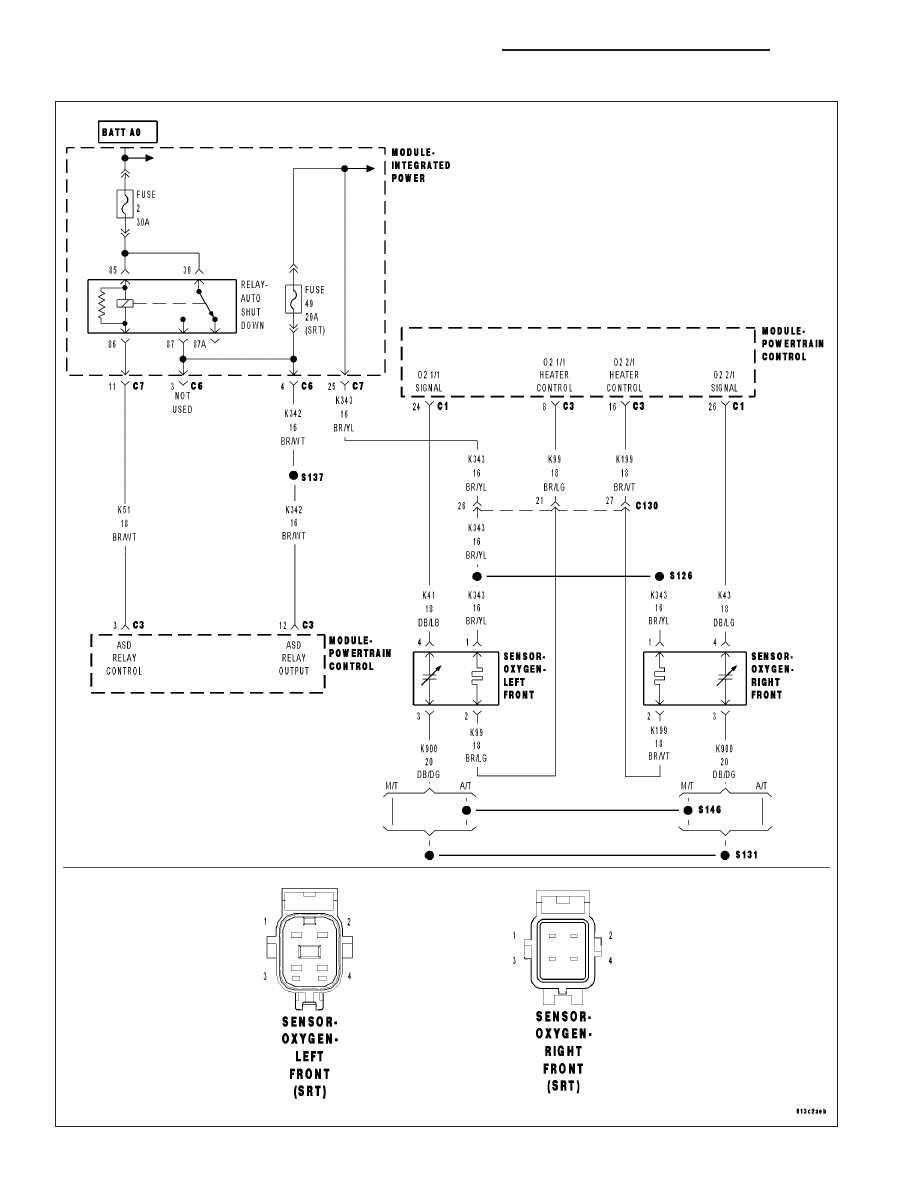

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Battery voltage above 10.6 volts, ASD is powered up, and O2 heater is on.

•

Set Condition:
Desired state does not match Actual state.

Possible Causes

O2 HEATER TEST

O2 SENSOR HEATER ELEMENT

(K343) FUSED ASD RELAY OUTPUT CIRCUIT

HEATER CONTROL CIRCUIT OPEN

HEATER CONTROL CIRCUIT SHORTED TO GROUND

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

1.

O2 HEATER TEST

Ignition on, engine not running.

With the scan tool, read DTCs and record the related Freeze Frame data.

With the scan tool, actuate the O2 Heater test.

Monitor the O2 Heater Voltage for 5 minutes.

Did the voltage drop down close to zero during the Heater test?

Yes

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 2

NOTE: Stop the actuation before continuing.
