P2509-POWERDOWN DATA LOST ERROR (CONTINUED)

5.

BATTERY + SHORTED TO OTHER CIRCUITS

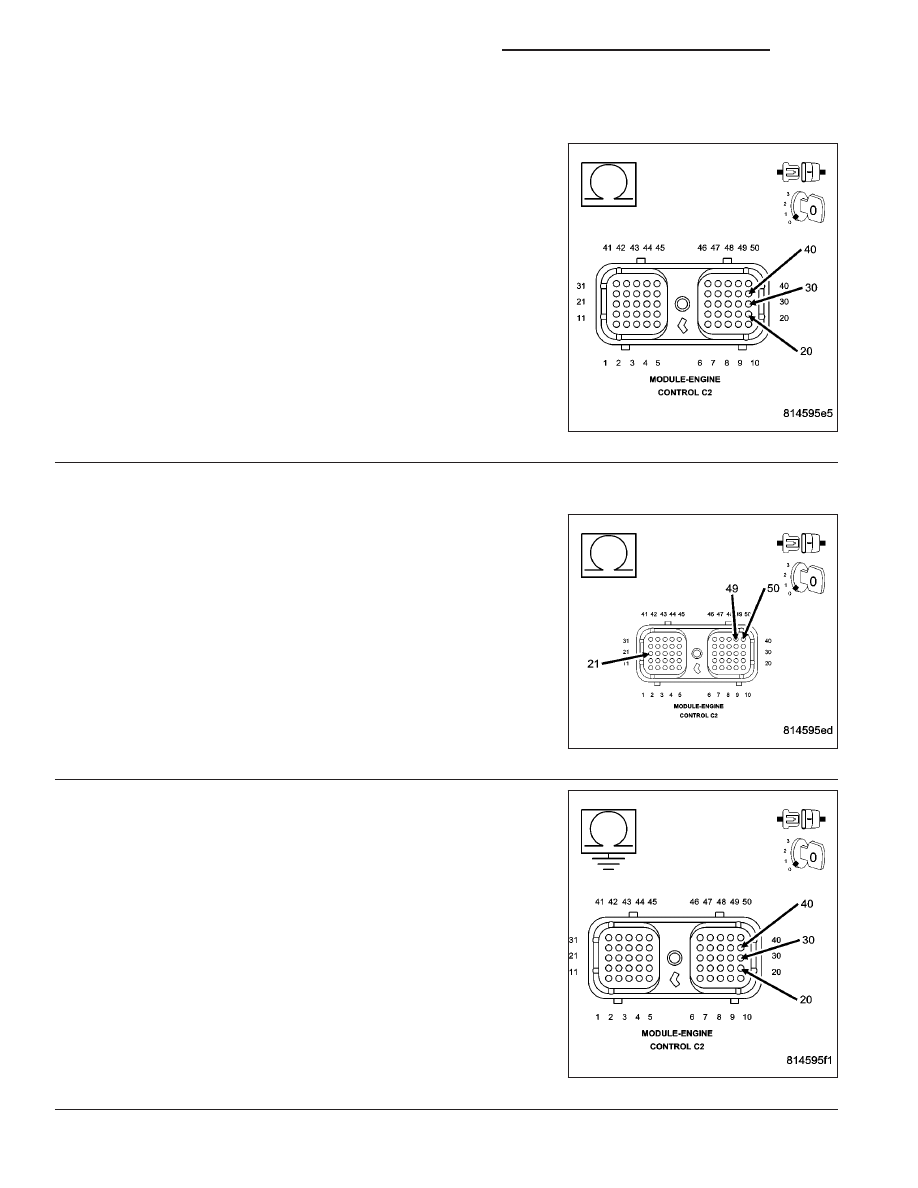

Measure the resistance between the ECM supply circuits and all other
circuits in the ECM harness connector, except other supply circuits.

Is the resistance greater than 100k Ohms?

Yes

>> Go To 6

No

>> Repair the battery circuit short to other circuits in engine

harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

6.

RETURN CIRCUIT SHORTED

Measure the resistance between the ECM return circuits and all other
circuits in the ECM harness connector, except other return circuits.

Is the resistance greater than 100k Ohms?

Yes

>> Go To 7

No

>> Repair or replace the engine harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

7.

BATTERY + SHORTED TO GROUND

Measure the resistance between the ECM B+ supply circuits and
ground.

Is the resistance greater than 100k Ohms?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)

No

>> Repair Battery + shorted to ground.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1462

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2607-LOW VOLTAGE AT THE #2 INTAKE AIR HEATER RELAY

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1463

P2607-LOW VOLTAGE AT THE #2 INTAKE AIR HEATER RELAY (CONTINUED)

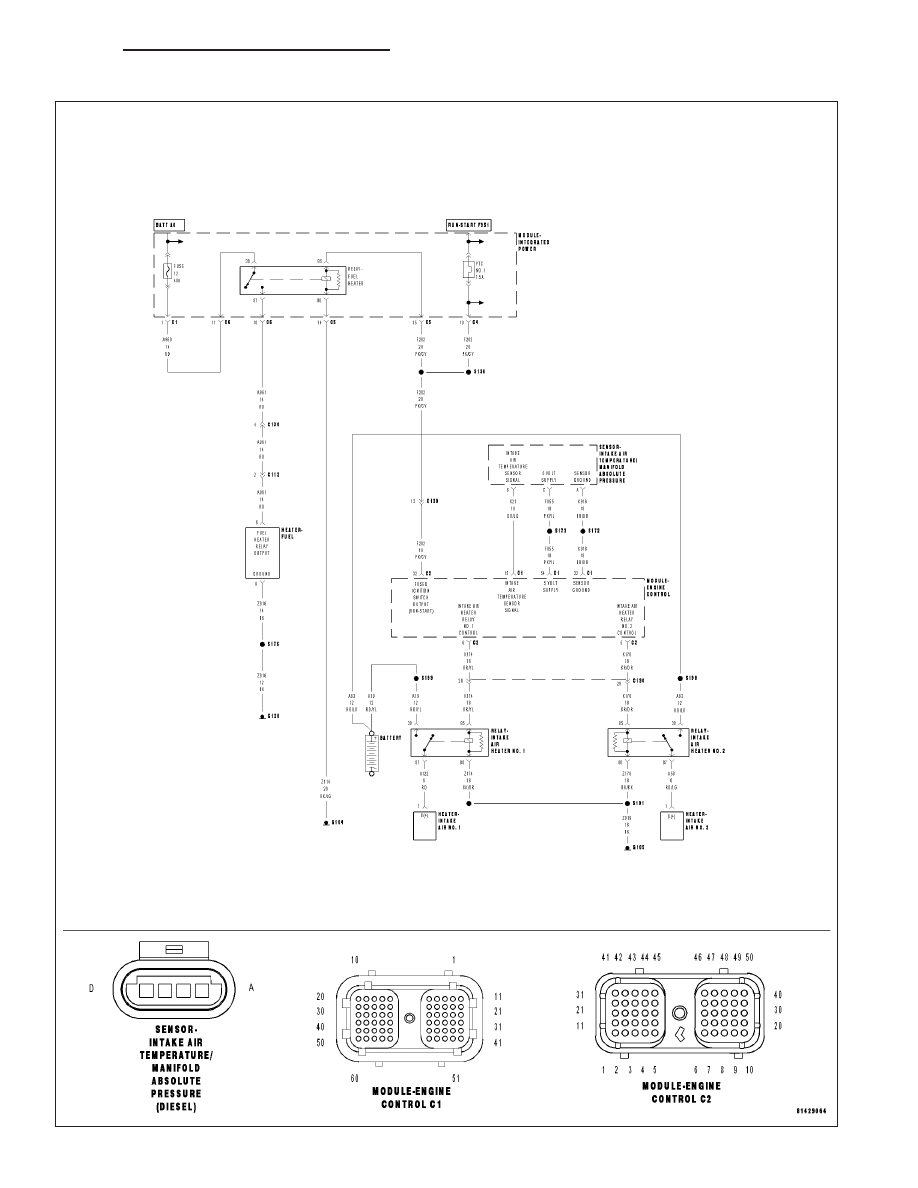

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the ignition is on.

•

Set Condition:
When the signal from the #2 intake air heater output does not match the signal from the #2 intake air heater
feedback.

Possible Causes

LOOSE CONNECTION

INTAKE AIR HEATER RELAY

SIGNAL CIRCUIT OPEN FROM RELAY TO ECM

SIGNAL CIRCUIT SHORTED TO BATTERY NEGATIVE

ECM

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

RELAY CLICKING

Ignition on, engine not running.

With the scan tool, actuate the #1 Intake Air Heater.

Can you hear the Relay clicking?

Yes

>> Go To 2

No

>> Go To 3

2.

LOOSE CONNECTION

While the relay is clicking , wiggle the wiring harness and connectors.

Does this interrupt the clicking?

Yes

>> Repair the poor connection.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 3

9 - 1464

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2607-LOW VOLTAGE AT THE #2 INTAKE AIR HEATER RELAY (CONTINUED)

3.

INTAKE AIR HEATER RELAY

Turn the ignition off.

Remove the Intake Air Heater #1 Relay.

Check connectors - Clean/repair as necessary.

Measure the resistance between the signal and return posts of the intake air heater relay.

Is the resistance between 15 and 25 Ohms?

Yes

>> Go To 4

No

>> Replace the Intake Air Heater #1 relay.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

4.

SIGNAL CIRCUIT OPEN FROM RELAY TO ECM

Disconnect the ECM harness connectors.

Check connectors - Clean/repair as necessary.

Measure the resistance of the intake air heater relay signal circuit between the ECM connector and the intake air
heater relay connector.

Is the resistance less than 10 Ohms?

Yes

>> Go To 5

No

>> Repair the open signal circuit from PDC to ECM harness connector.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

5.

RETURN CIRCUIT SHORTED TO BATTERY NEGATIVE

Measure the resistance of the return circuit between the intake air heater relay connector and battery negative.

I s resistance less than 10 ohms?

Yes

>> Go To 6

No

>> Repair the return circuit shorted to battery negative.

6.

SIGNAL CIRCUIT SHORTED TO BATTERY NEGATIVE

Measure the voltage between the signal circuit of the intake air heater relay and battery negative.

Is the voltage greater than 1 volts?

Yes

>> Repair the signal circuit shorted to Battery negative.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 7
