P2121-PPS CONFORMANCE ERROR (CONTINUED)

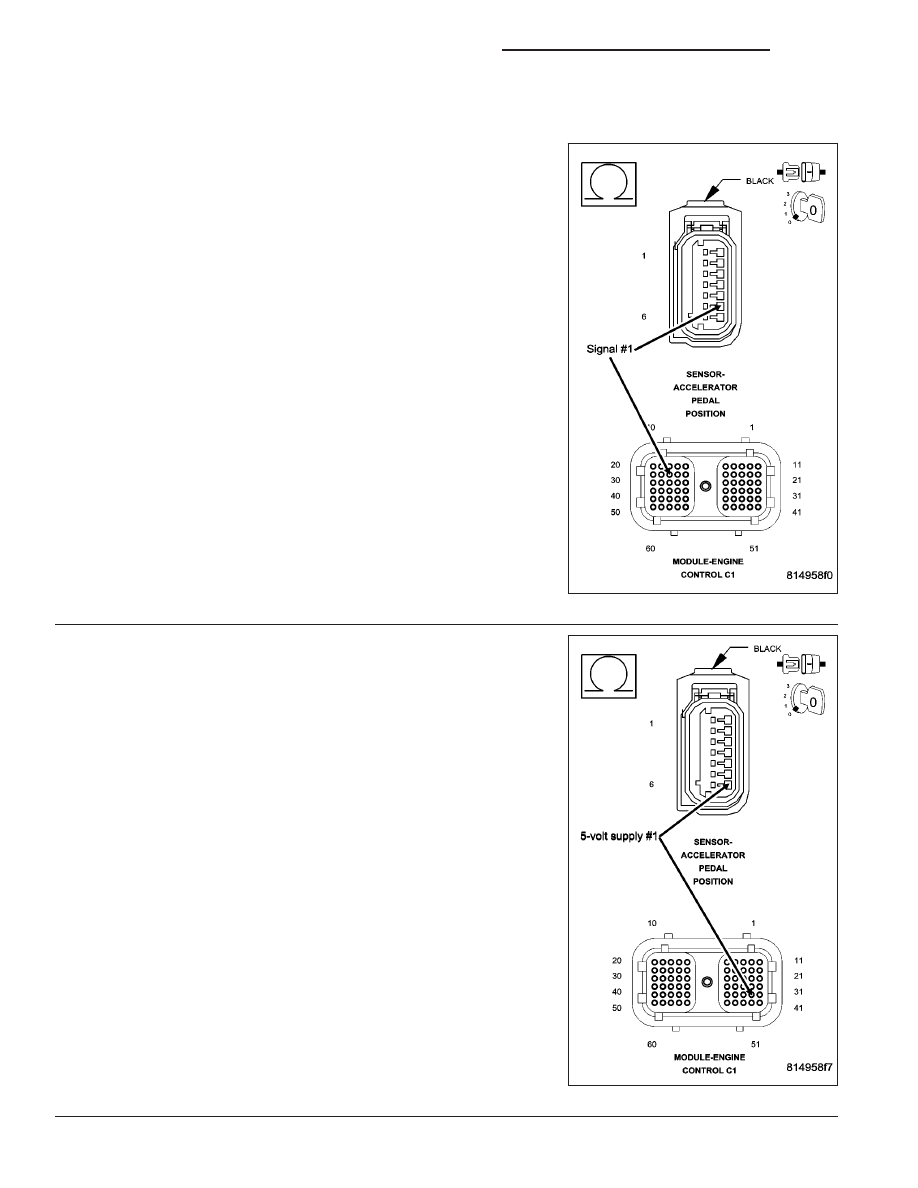

4.

OPEN SIGNAL CIRCUIT

Disconnect the ECM connectors.

Disconnect the APPS connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the APPS 1 signal circuit between the
APPS sensor connector and the ECM connector.

Yes

>> Go To 5

No

>> Repair or Replace the harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

5.

OPEN SUPPLY CIRCUIT

Measure the resistance of the APPS 1 supply circuit between the
APPS sensor connector and the ECM connector.

Is the resistance less than 10 ohms?

Yes

>> Go To 6

No

>> Repair or replace the open harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1394

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2121-PPS CONFORMANCE ERROR (CONTINUED)

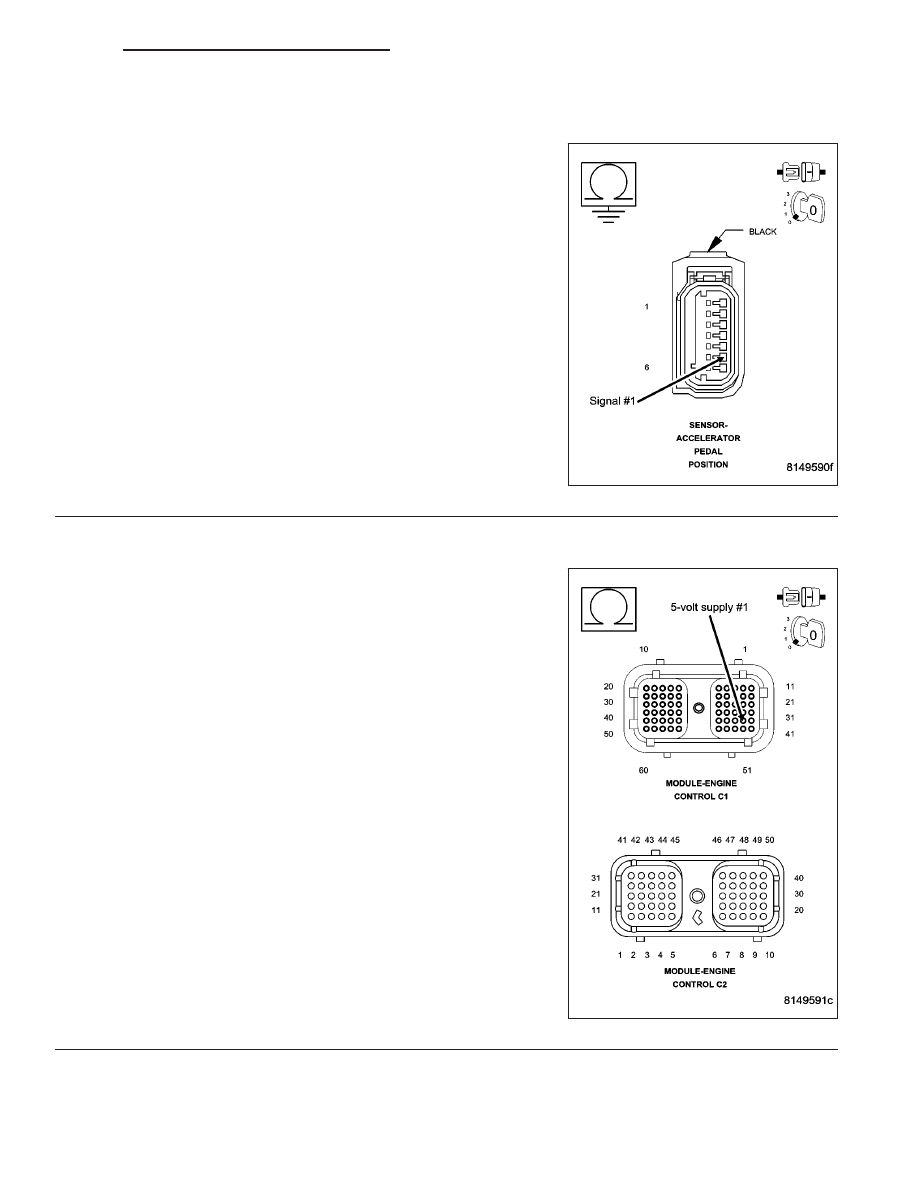

6.

SIGNAL CIRCUIT SHORTED TO GROUND

Measure the resistance between the APPS 1 signal circuit at the sen-
sor connector and battery negative.

Is the resistance greater than 100 K ohms?

Yes

>> Go To 7

No

>> Repair the shorted harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

7.

SIGNAL CIRCUIT SHORTED TO OTHER CIRCUITS

Measure the resistance between the APPS 1 signal circuit at the ECM
connector and all other circuits in the ECM connector.

Is the resistance greater than 100 K ohms?

Yes

>> Go To 8

No

>> Repair the shorted signal circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1395

P2121-PPS CONFORMANCE ERROR (CONTINUED)

8.

SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between the APPS 1 supply circuit at the sen-
sor connector and battery negative.

Is the resistance greater than 100 K ohms?

Yes

>> Go To 9

No

>> Repair the Supply circuit shorted to ground.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

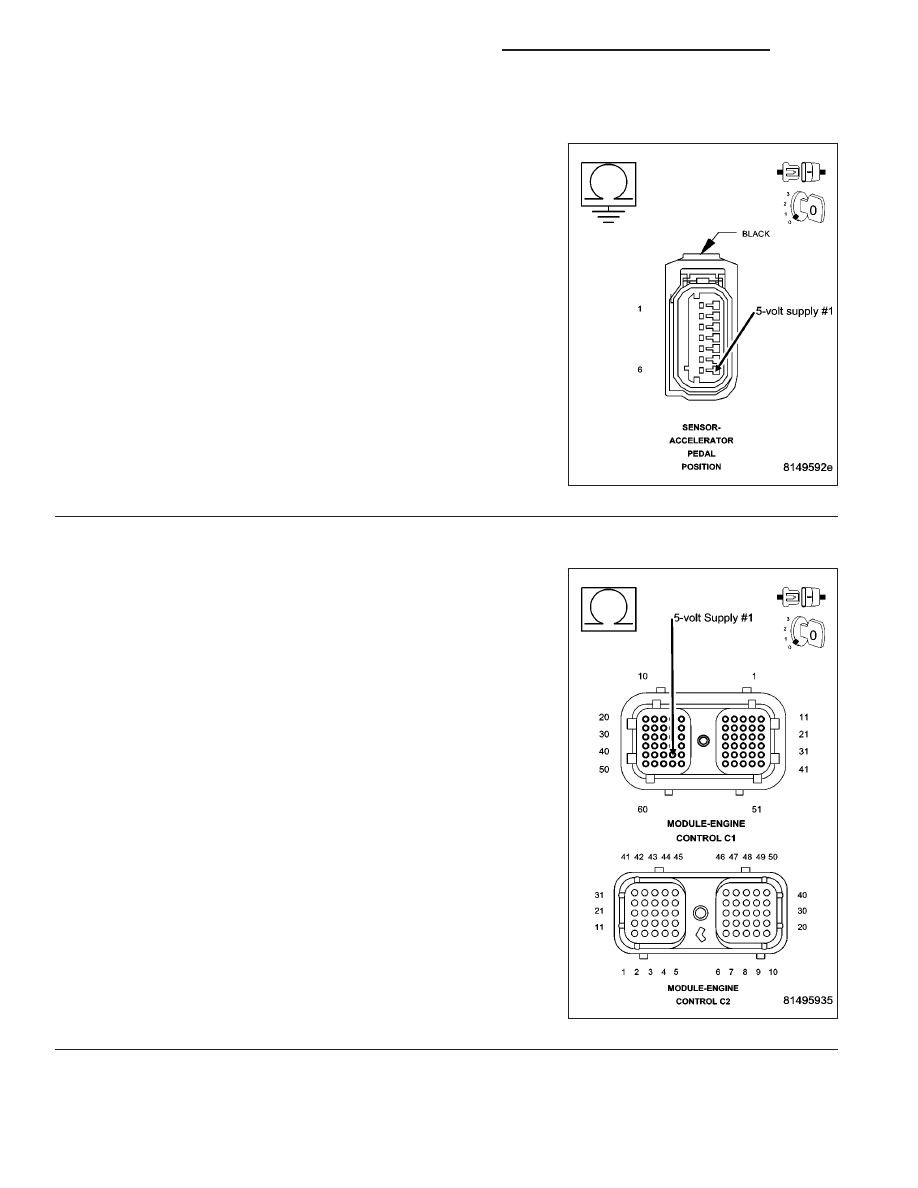

9.

SUPPLY CIRCUIT SHORTED TO OTHER CIRCUITS

Measure the resistance between the APPS 1 supply circuit at the ECM
connector and all other circuits in the ECM connector.

Is the resistance greater than 100 K ohms?

Yes

>> Go To 10

No

>> Repair the supply circuit shorted to other circuits.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1396

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2121-PPS CONFORMANCE ERROR (CONTINUED)

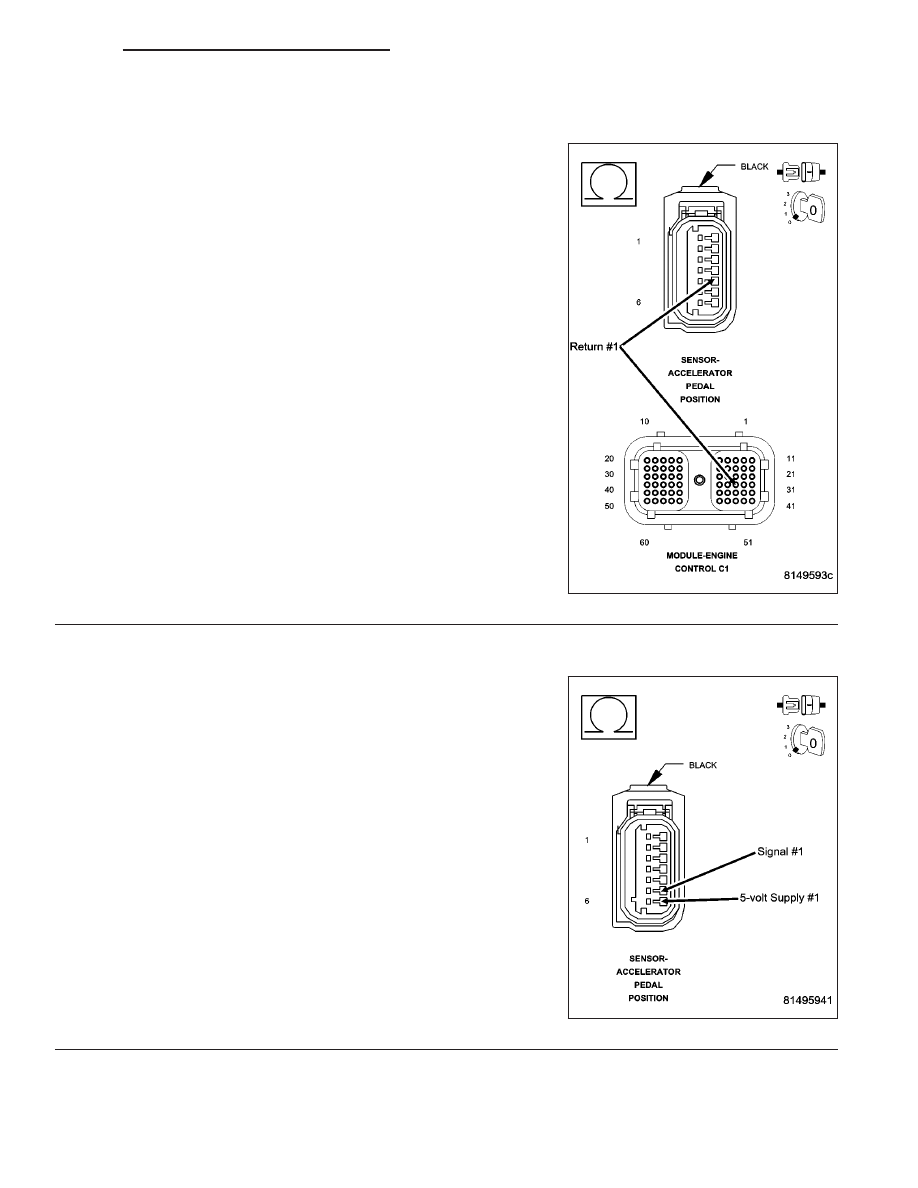

10.

RETURN CIRCUIT OPEN

Measure the resistance on the APPS 1 return circuit between the sen-
sor connector and the ECM connector.

Is the resistance less than 10 ohms?

Yes

>> Go To 11

No

>> Repair the open return circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

11.

SIGANAL CIRCUIT SHORTED TO SUPPLY CIRCUIT

Measure the resistance between the APPS 1 signal circuit in the sen-
sor connector and the PPS 1 supply circuit in the sensor connector.

Is the resistance greater than 100 K ohms?

Yes

>> Go To 12

No

>> Repair the signal circuit shorted to the supply.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1397
