P0699-ACCELERATOR PEDAL POSITION SENSOR (APPS) SUPPLY VOLTAGE TOO
HIGH

9 - 1386

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0699-ACCELERATOR PEDAL POSITION SENSOR (APPS) SUPPLY VOLTAGE TOO HIGH (CONTINUED)

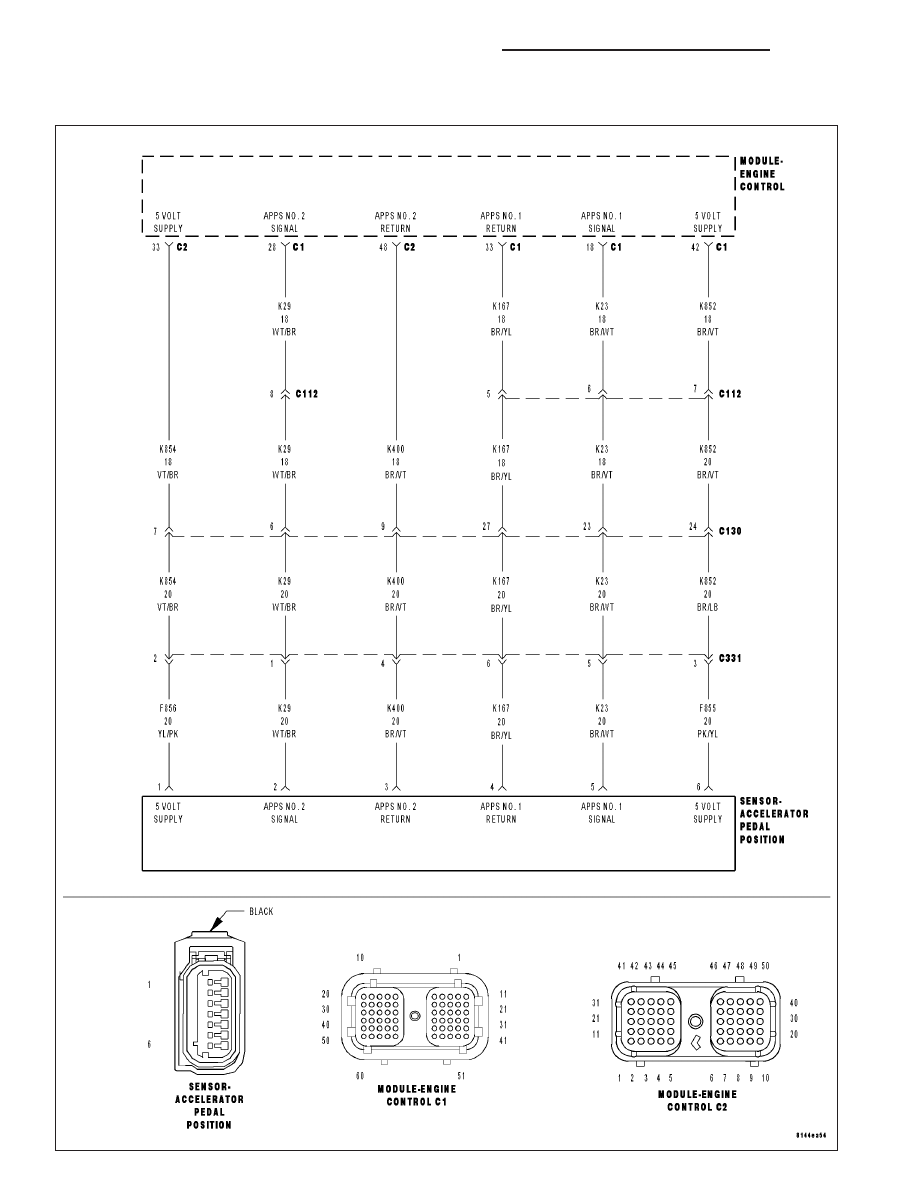

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While engine is running.

•

Set Condition:
High voltage detected at the APPS supply circuit.

Possible Causes

(F855) 5-VOLT SUPPLY OPEN

(F855) 5-VOLT SUPPLY SHORT TO VOLTAGE

ECM

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

1.

(F855) 5-VOLT SUPPLY OPEN

Turn the ignition off.

Disconnect the APPS harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

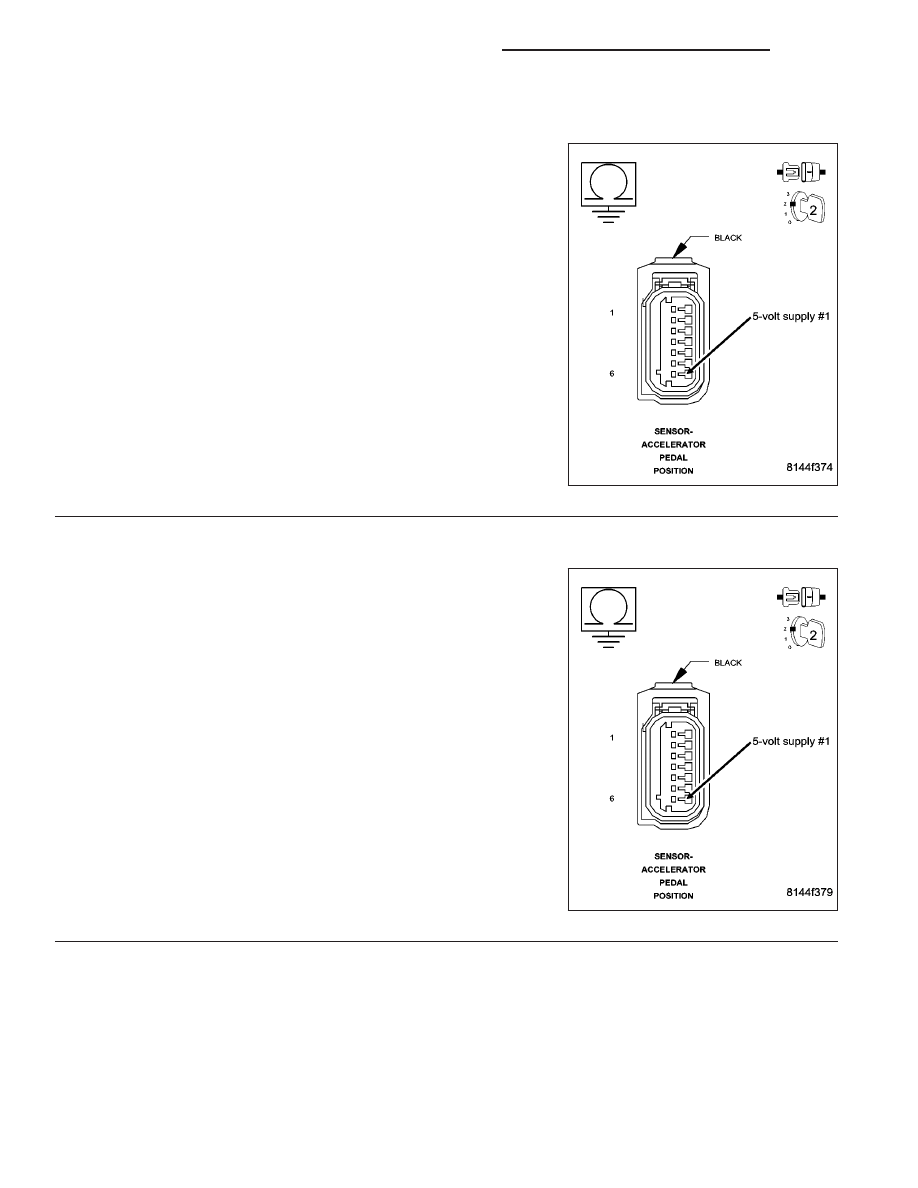

Measure the voltage between the (F855) APPS #1 5-volt supply circuit
at the sensor connector and battery negative.

Is the voltage between 4.5 and 5.5 volts?

Yes

>> Replace the APPS.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 2

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1387

P0699-ACCELERATOR PEDAL POSITION SENSOR (APPS) SUPPLY VOLTAGE TOO HIGH (CONTINUED)

2.

(F855) 5-VOLT SUPPLY SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the ECM harness connector(s).

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

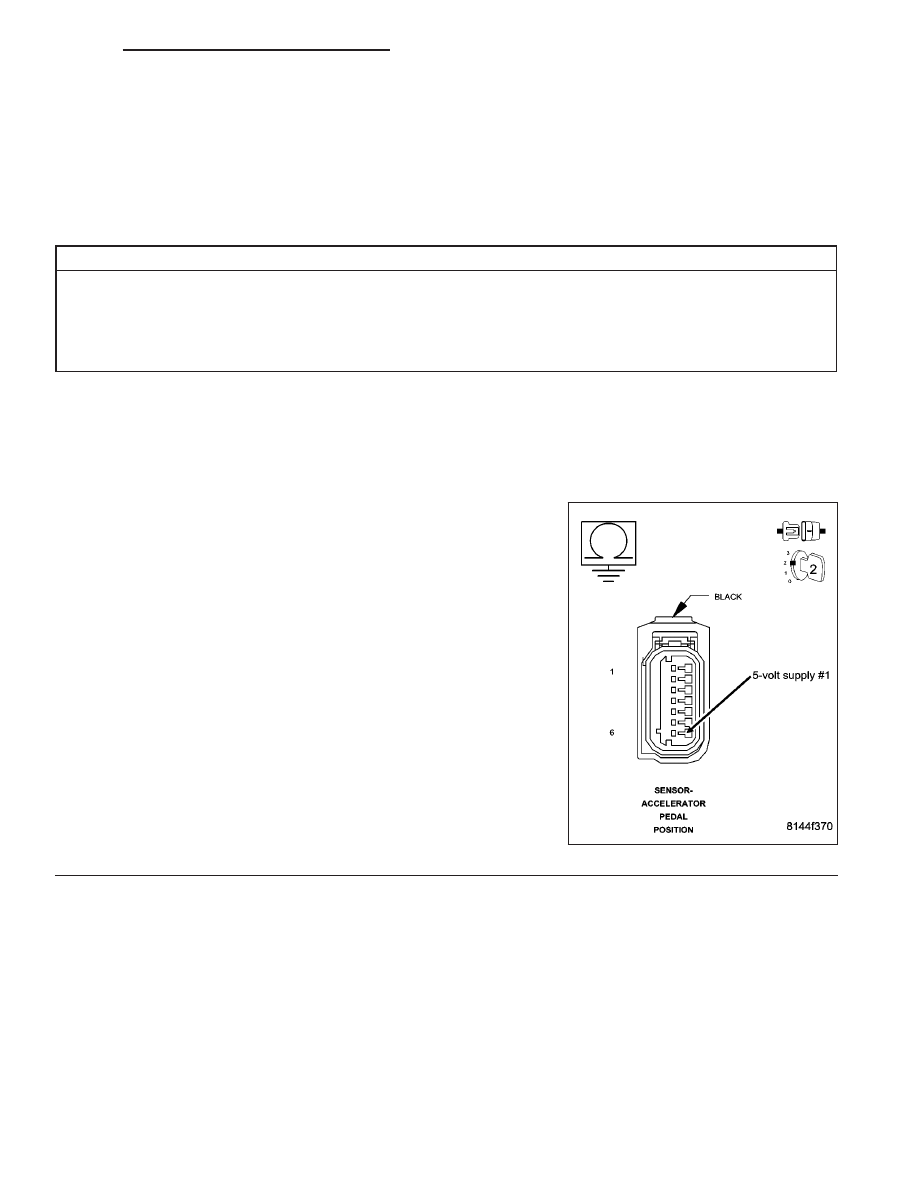

Measure the voltage between the (F855) APPS #1 5-volt supply circuit
in the sensor harness connector and battery negative.

Is the voltage less than 1 volt?

Yes

>> Go To 3

No

>> Repair or replace the wiring harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

3.

ECM

Turn the ignition off.

Reconnect the ECM harness connector(s).

Ignition on, engine not running.

Measure the voltage between the (F855) APPS #1 5-volt supply circuit
at the sensor harness connector and battery negative.

Is the voltage greater than 6 volts?

Yes

>> Replace and program the ECM in accordance with the

Service Information.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)
