P0483-FAN SPEED (CONTINUED)

10.

(K161) SIGNAL CIRCUIT SHORTED TO VOLTAGE IN THE ECM

Reconnect the fan harness connector.

Turn the ignition on.

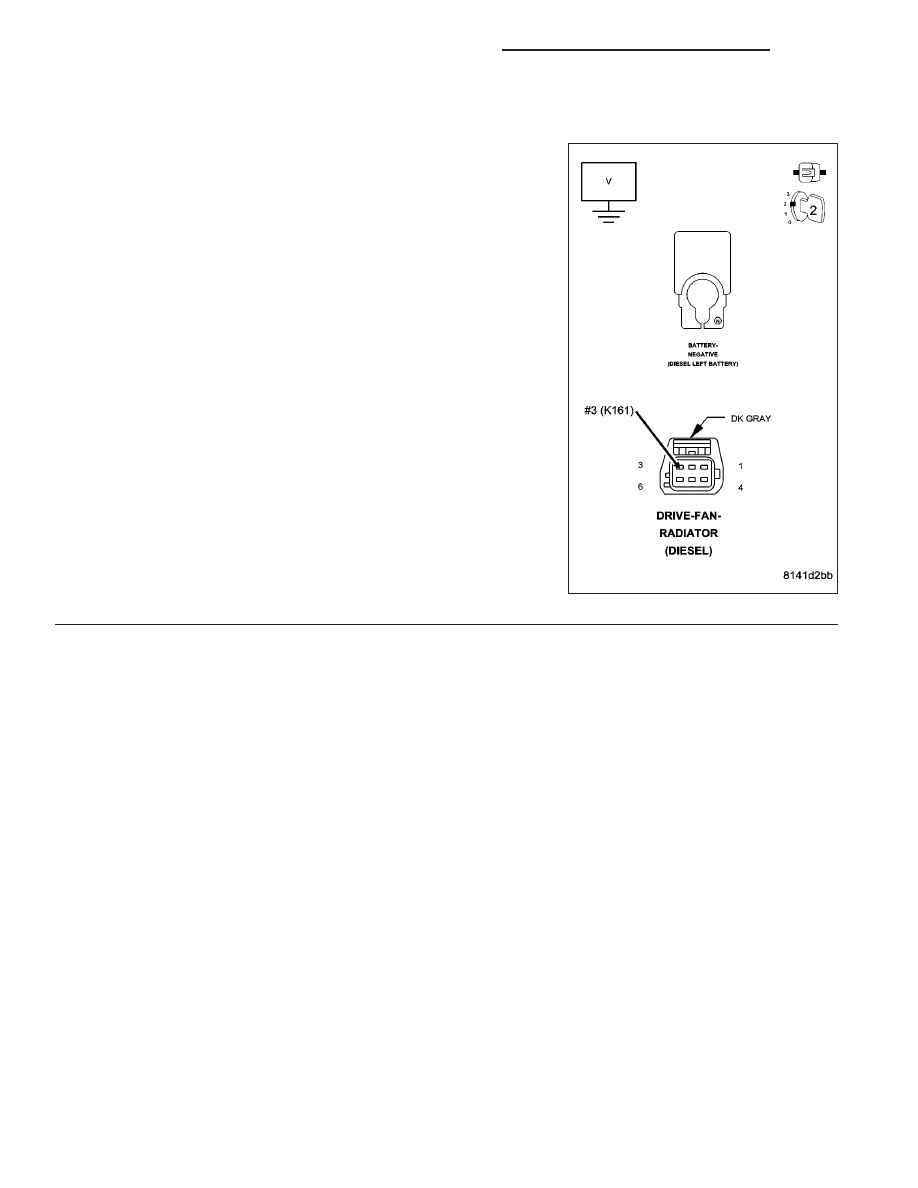

While back probing the fan connector measure the voltage between
the fan speed (K161) signal circuit in the fan clutch assembly harness
connector and battery negative while manually rotating the fan blade.

Did voltage go from less than 0.7 volts to 4.7 to 5.7 volts?

Yes

>> Repair the Fan Speed (K161) Signal circuit in the engine

harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 11

9 - 1278

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0483-FAN SPEED (CONTINUED)

11.

(K668) 5-VOLT SUPPLY CIRCUIT IN ECM

Turn the ignition on.

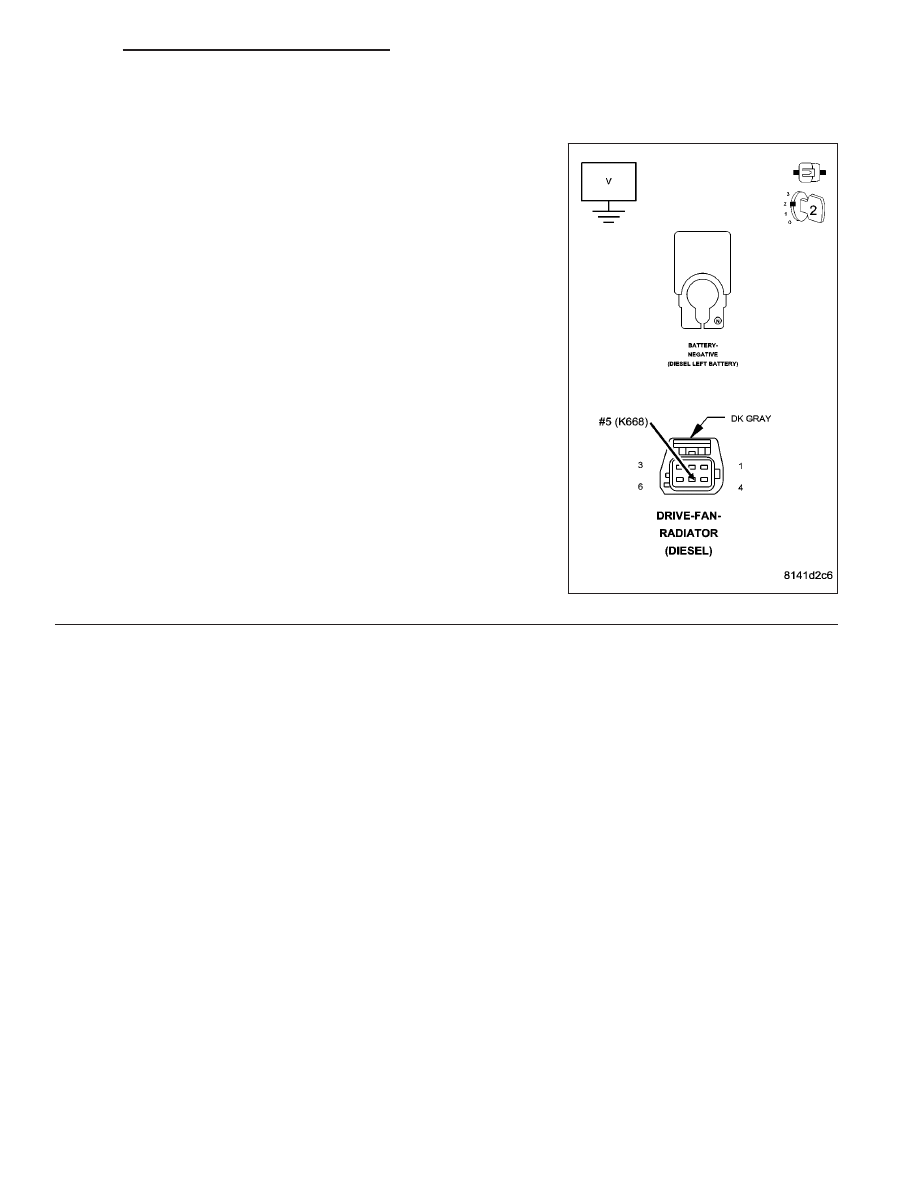

Measure the voltage between the (K668) 5-volt supply circuit in the fan
clutch assembly harness connector and battery negative.

Is the voltage between 4.5 and 5.5 volts?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1279

P0500-NO VEHICLE SPEED SENSOR SIGNAL

9 - 1280

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0500-NO VEHICLE SPEED SENSOR SIGNAL (CONTINUED)

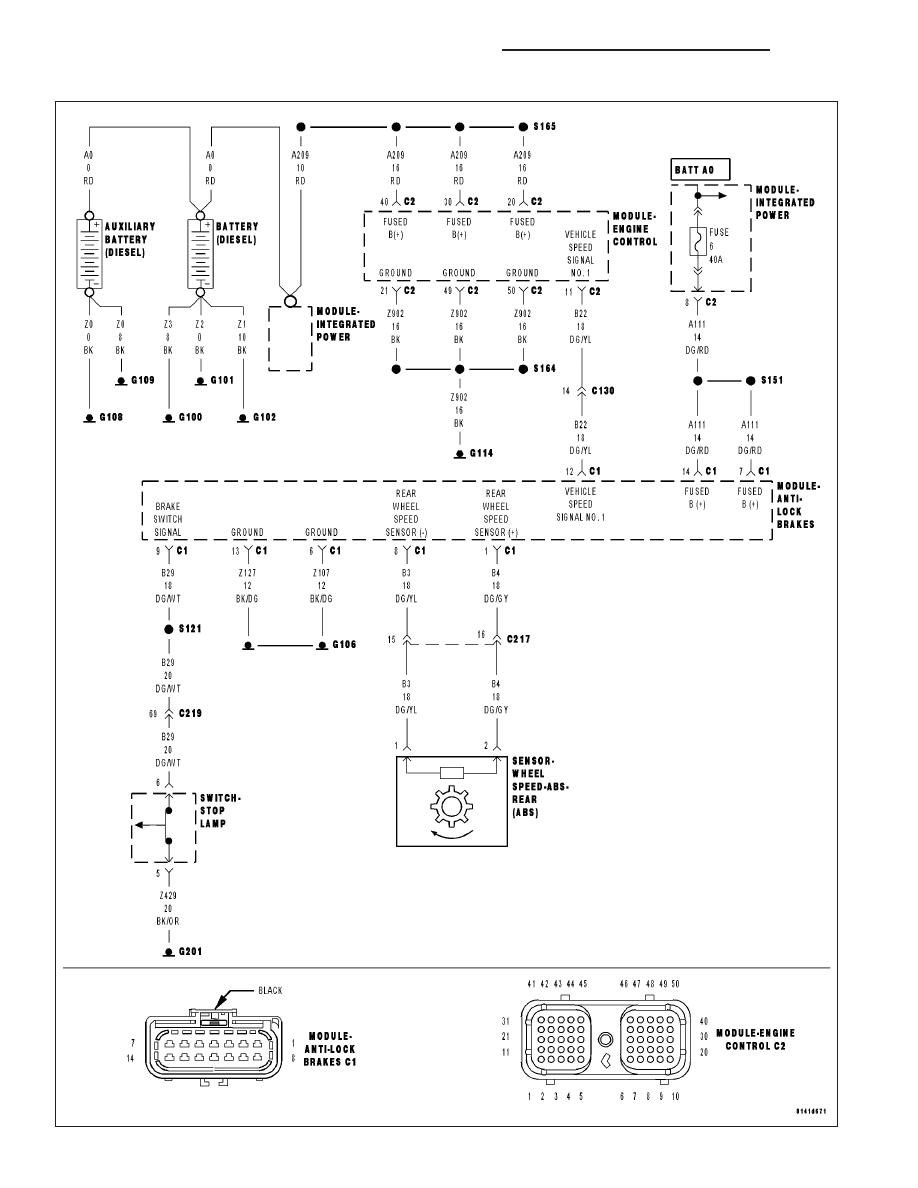

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the engine is running.

•

Set Condition:
The ECM indicates signals of motion; however, the VSS does not.

Possible Causes

VEHICLE SPEED (B22) SIGNAL CIRCUIT SHORTED TO VOLTAGE

VEHICLE SPEED (B22) SIGNAL CIRCUIT OPEN BETWEEN CAB AND ECM

VEHICLE SPEED (B22) SIGNAL CIRCUIT SHORTED TO GROUND

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

VEHICLE SPEED SENSOR (B22) SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the ECM harness connectors.

Disconnect the ABS/RWAL Module harness connector.

Ignition on, engine not running.

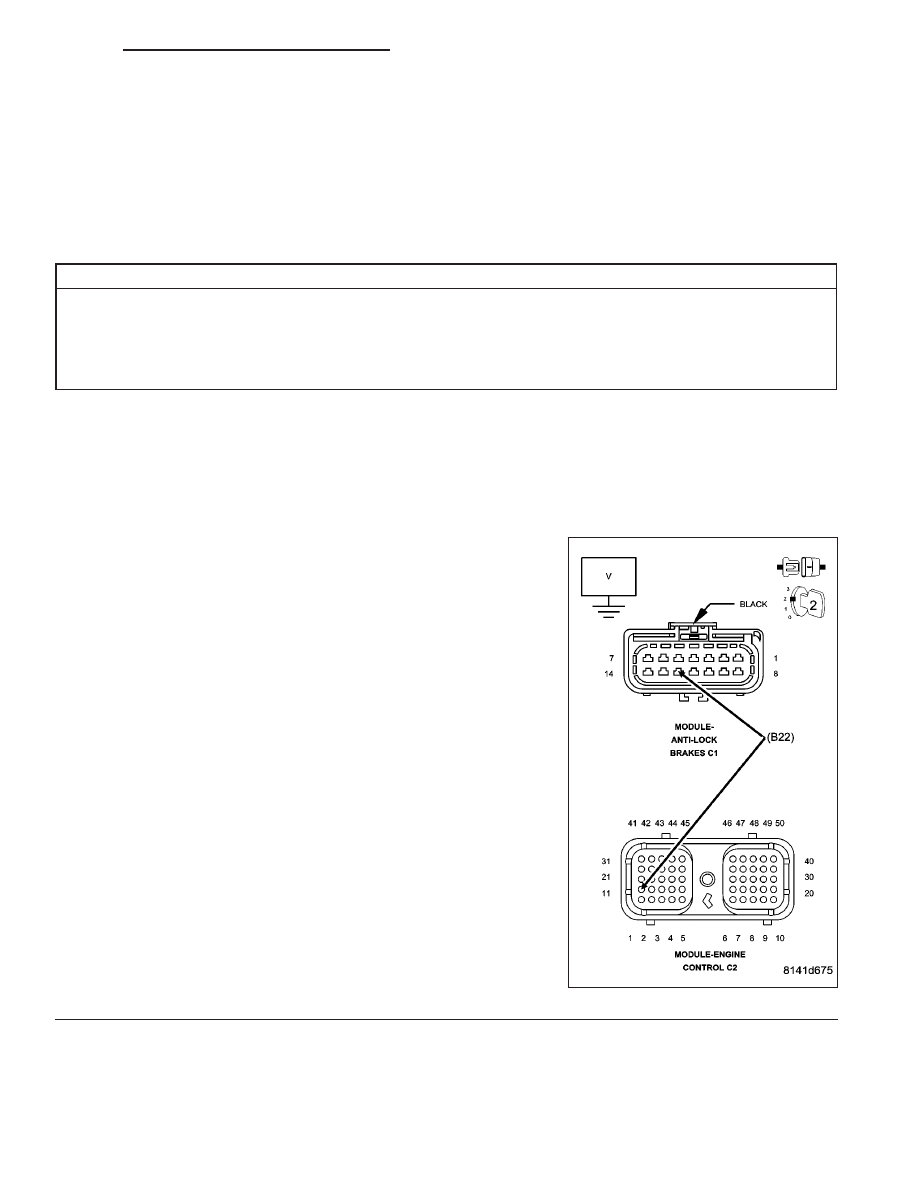

Measure the voltage of the Vehicle Speed (B22) signal circuit in the
ABS/RWAL or ECM harness connector.

Is the voltage above 4.9 volts?

Yes

>> Repair the short to voltage in the Vehicle Speed (B22) Sig-

nal circuit between the CAB and ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 2
