P0335-CRANKSHAFT POSITION (CKP) LOST (CONTINUED)

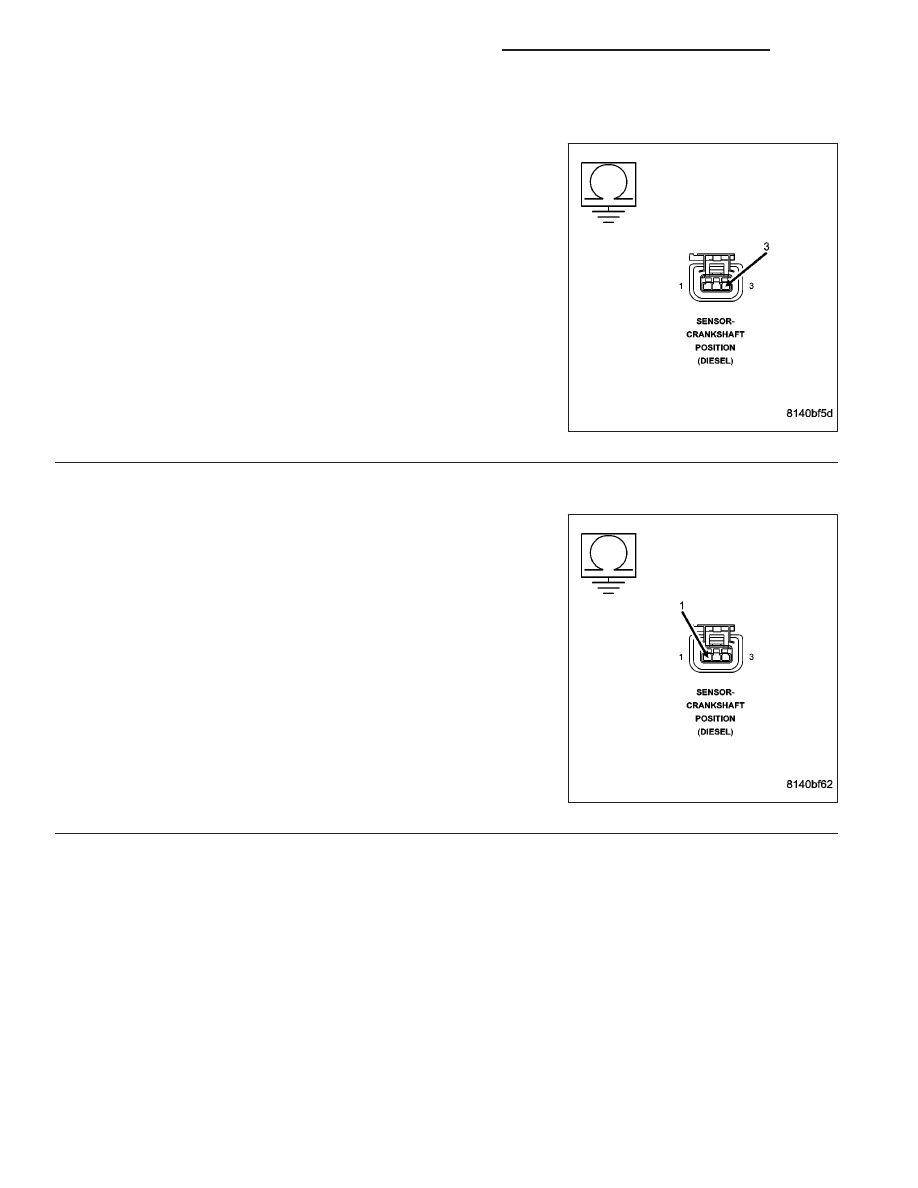

10.

(K24) SIGNAL CIRCUIT SHORTED GROUND

Measure the resistance between the (K24) signal circuit and ground.

Is the resistance greater than 100k Ohms?

Yes

>> Go To 11

No

>> Repair the short circuit or replace the engine harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

11.

(K853) 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between the (K853) 5-volt supply circuit and
ground.

Is the resistance greater than 100k Ohms?

Yes

>> Go To 12

No

>> Repair the short circuit or replace the engine harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1222

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0335-CRANKSHAFT POSITION (CKP) LOST (CONTINUED)

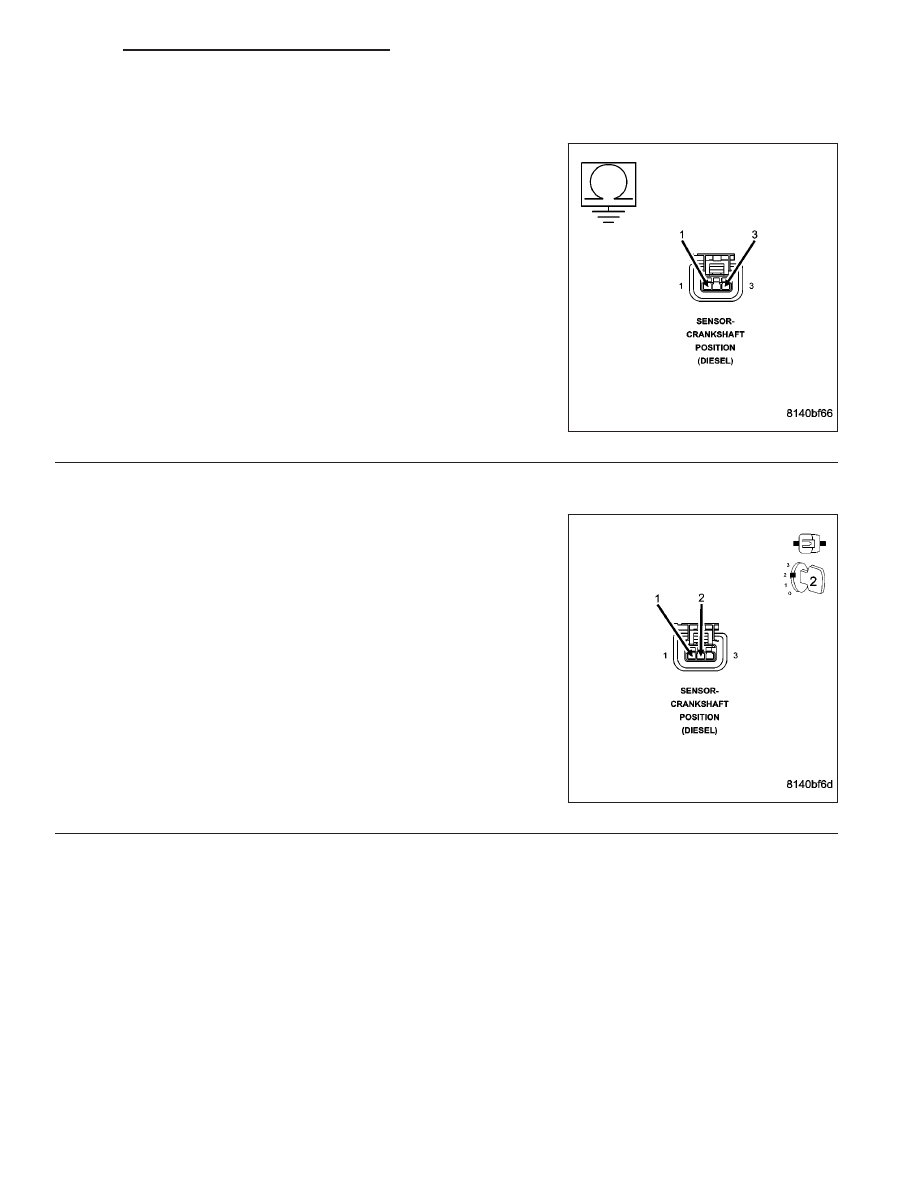

12.

(K24) SIGNAL CIRCUIT SHORTED TO (K853) 5-VOLT SUPPLY CIRCUIT

Measure the resistance between the (K24) signal circuit and the
(K853) 5-volt supply circuit in the sensor connector.

Is the resistance greater than 100k Ohms?

Yes

>> Go To 13

No

>> Repair the short circuit or replace the engine harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

13.

ECM

Reconnect the ECM harness connectors.

Ignition on, engine not running.

With the scan tool, erase DTCs.

Connect a jumper wire between the sensor supply circuit and the sen-
sor return circuit in the sensor harness connector.

Did DTC P0337 set?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure).

(Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1223

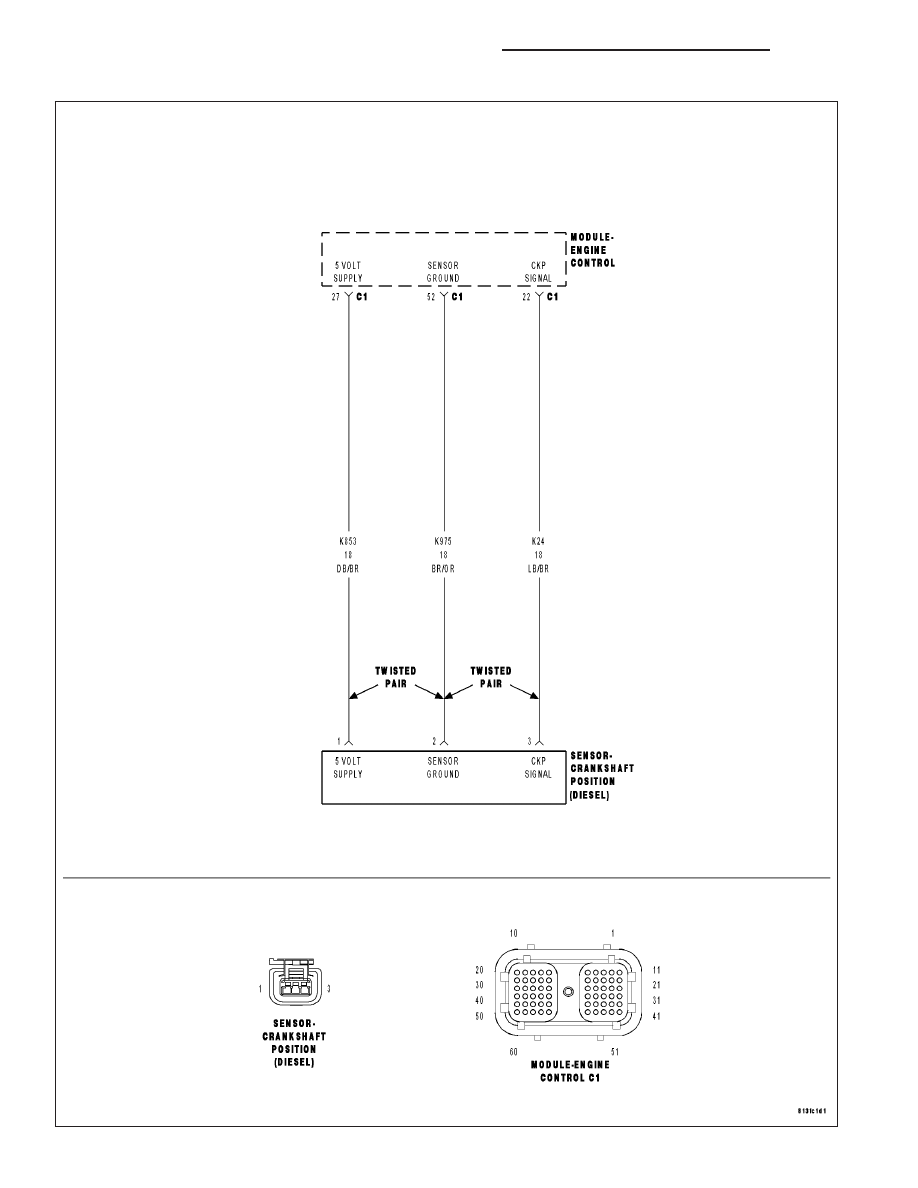

P0336-CRANKSHAFT POSITION (CKP) SENSOR SIGNAL

9 - 1224

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0336-CRANKSHAFT POSITION (CKP) SENSOR SIGNAL (CONTINUED)

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the key on.

•

Set Condition:
The voltage detected at the Crankshaft position sensor is below a calibrated value.

Possible Causes

CKP SENSOR

(K24) SIGNAL CIRCUIT OPEN

(K853) 5-VOLT SUPPLY CIRCUIT OPEN

(K975) RETURN CIRCUIT OPEN

(K24) SIGNAL CIRCUIT SHORTED TO (K975) RETURN CIRCUIT

(K853) 5-VOLT SUPPLY CIRCUIT SHORTED TO (K975) RETURN CIRCUIT

(K24) SIGNAL CIRCUIT SHORTED TO (K853) 5-VOLT SUPPLY CIRCUIT

(K24) SIGNAL CIRCUIT SHORTED TO GROUND

(K853) 5-VOLT SUPPLY CIRCUIT SHORTED TO BATTERY NEGATIVE

INTERMITTENT CONDITION

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

CKP SENSOR

Disconnect the CKP sensor harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance between the (K853) 5-volt supply circuit and the (K24) signal circuit of the sensor.

Is the resistance between 900 and 1100 ohms?

Yes

>> Go To 2

No

>> Replace the CKP sensor.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1225
