P0193-FUEL PRESSURE SENSOR VOLTAGE TOO HIGH (CONTINUED)

7.

(K915) RETURN CIRCUIT OPEN

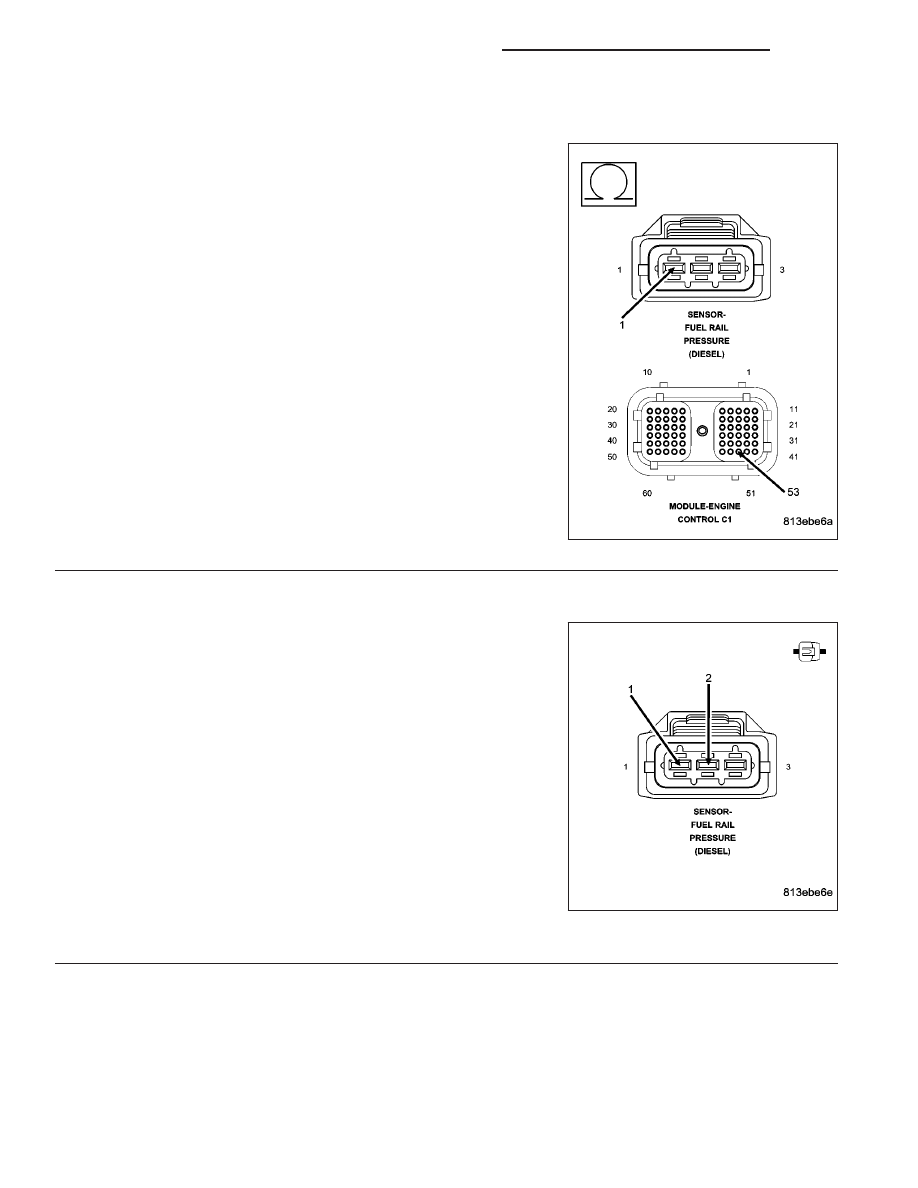

Measure the resistance between the (K915) return circuit in the sensor
harness connector with the (K915) return circuit in the ECM harness
connector.

Is the resistance less than 10 Ohms?

Yes

>> Go To 8

No

>> Repair the open (K915) return circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

8.

ECM

Reconnect the disconnected ECM harness connectors.

While monitoring scan tool, connect a jumper wire between the (K181)
signal circuit of the sensor connector and the (K915) return circuit of
the sensor connector.

Does the DTC P0192 set?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

9 - 1134

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0201-INJECTOR #1 CONTROL CIRCUIT

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1135

P0201-INJECTOR #1 CONTROL CIRCUIT (CONTINUED)

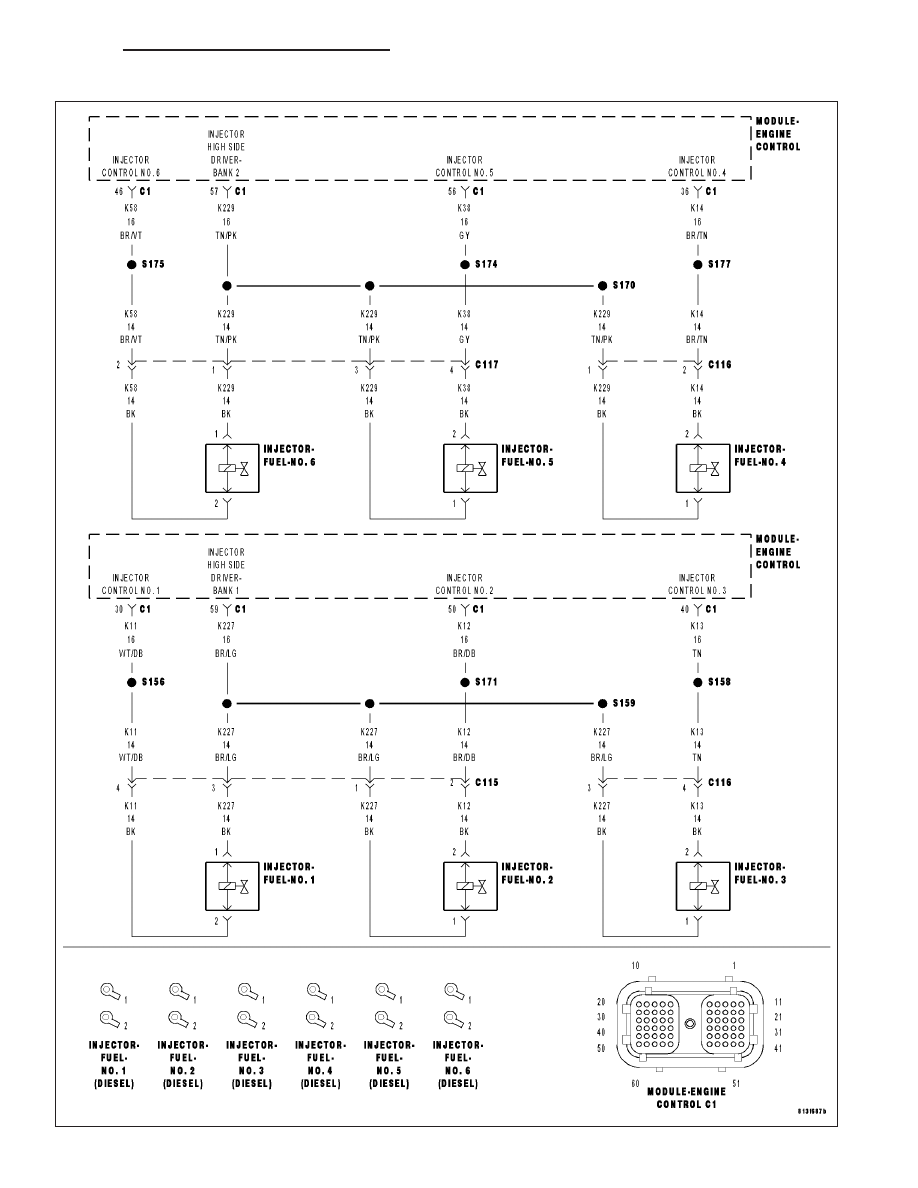

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the engine is running.

•

Set Condition:
When the injector current falls below a calibrated threshold.

Possible Causes

PASS TROUGH CONNECTORS OPEN

FUEL INJECTOR

INJECTOR HARNESS OPEN

HIGH SIDE DRIVER HARNESS OPEN

LOW SIDE DRIVER HARNESS OPEN

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

OTHER DTC’S

With the scan tool, read DTCs.

Are all 6 of the injector DTC’s (P0201 - P0206) present?

Yes

>> Go To 2

No

>> Go To 3

2.

PASS TROUGH CONNECTORS OPEN

Inspect wiring harness for signs of multiple open circuits between the ECM and the injector pass through connec-
tors. Inspect the wiring harness between the pass through connectors to the injectors.

Are there open circuits in the wiring harness?

Yes

>> Repair or replace the open connectors or wiring.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 3

9 - 1136

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0201-INJECTOR #1 CONTROL CIRCUIT (CONTINUED)

3.

FUEL INJECTOR

Turn the ignition off.

Disconnect the pigtail nuts from the suspect injector. Using an Ohmmeter, measure the resistance between the sole-
noid posts of the injector.

NOTE: Be sure to zero the ohm meter prior to checking the injector circuit.

Is the resistance less than 1 ohm and greater than 0 ohms?

Yes

>> Go To 4

No

>> Replace the fuel injector.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

4.

INJECTOR HARNESS OPEN

Connect the pigtail nuts for the suspect injector.

Disconnect the injector harness connector for the suspect injector.

Measure the resistance of the injector harness circuit between the high
side driver circuit and the low side driver circuit for the suspect injector
at the injector harness connector.

NOTE: Be sure to zero the ohm meter prior to checking the injec-
tor circuit.

Is the resistance less than 1 ohm and greater than 0 ohms?

Yes

>> Go To 5

No

>> Replace or repair the injector harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)
