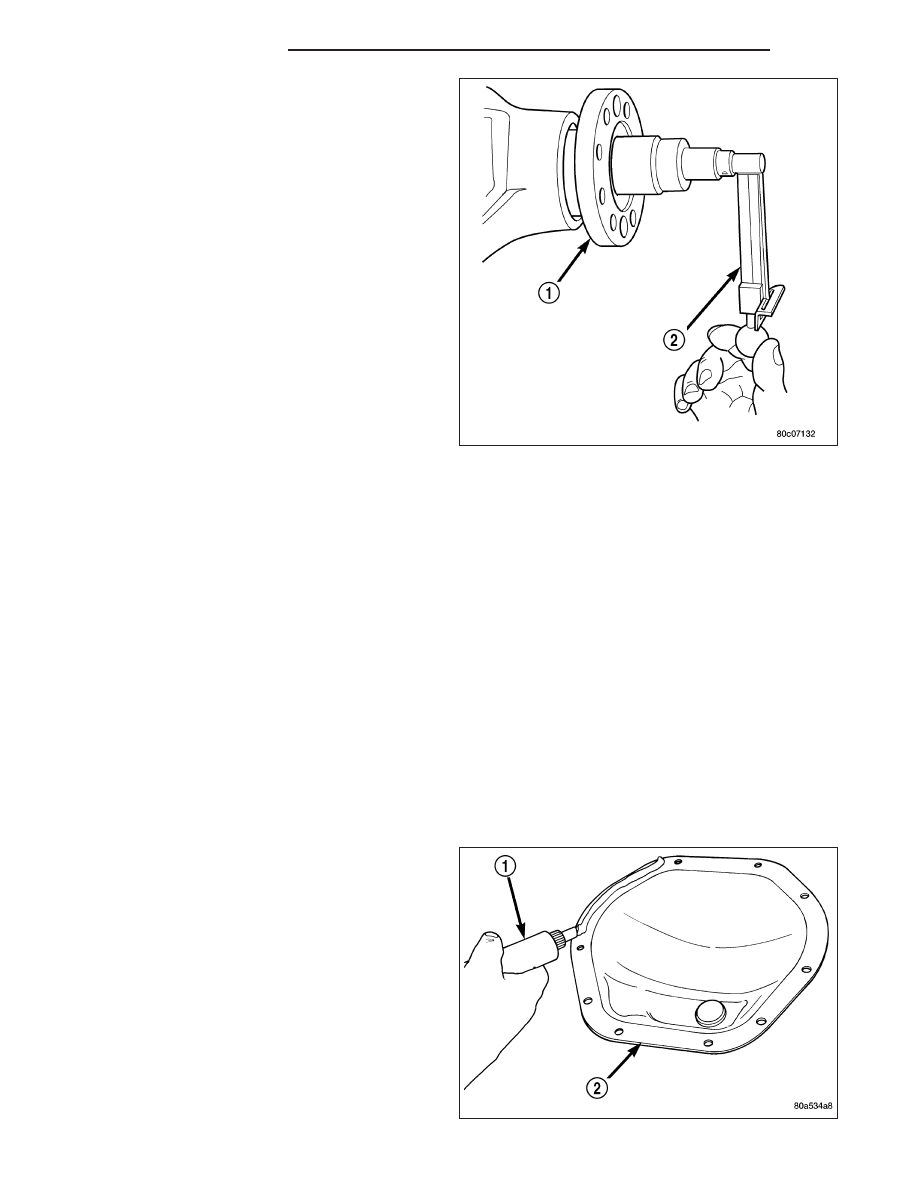

9. Rotate pinion with an inch pound torque wrench

(2). Rotating torque should be equal to the reading
recorded during removal plus an additional 0.56
N·m (5 in. lbs.).

CAUTION: Never loosen pinion nut to decrease
pinion bearing rotating torque and never exceed
specified preload torque. If rotating torque is
exceeded, a new collapsible spacer must be
installed.

10. If rotating torque is low, use Holder 6719 to hold

the companion flange (1) and tighten pinion nut in
6.8 N·m (5 ft. lbs.) increments until proper rotating
torque is achieved.

NOTE: The bearing rotating torque should be con-
stant during a complete revolution of the pinion. If
the rotating torque varies, this indicates a binding
condition.

NOTE: The seal replacement is unacceptable if the final pinion nut torque is less than 285 N·m (210 ft. lbs.).

11. Install propeller shaft with the installation reference marks aligned.

12. Tighten the companion flange bolts to 108 N·m (80 ft. lbs.).

13. Install brake rotors.

14. Check the differential lubricant level.

COVER-DIFFERENTIAL

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Remove drain plug.

3. Remove cover bolts.

4. Remove cover and drain lubricant.

INSTALLATION

1. Apply a 6.35mm (1/4 in.) bead of Mopar Silicone

Rubber Sealant (1) or equivalent to the cover (2).

CAUTION: If housing cover is not installed within
3 to 5 minutes, the cover must be cleaned and
new RTV applied. Failure to follow these instruc-
tions will result in a leak.

2. Install cover and identification tag. Tighten cover

bolts in a criss-cross pattern to 41 N·m (30 ft. lbs.).

3. Fill differential to specifications.

4. Install fill plug.

3 - 248

REAR AXLE - 9 1/4

DR/DH

DIFFERENTIAL

REMOVAL

1. Remove filler plug from the differential cover.

2. Remove differential cover and drain the lubricant.

3. Clean housing cavity with flushing oil, light engine

oil or a lint free cloth.

NOTE: Do not use steam, kerosene or gasoline to
clean the housing.

4. Remove axle shafts.

5. Remove RWAL/ABS sensor from housing.

NOTE: Side play resulting from bearing races
being loose on case hubs requires replacement of
the differential case.

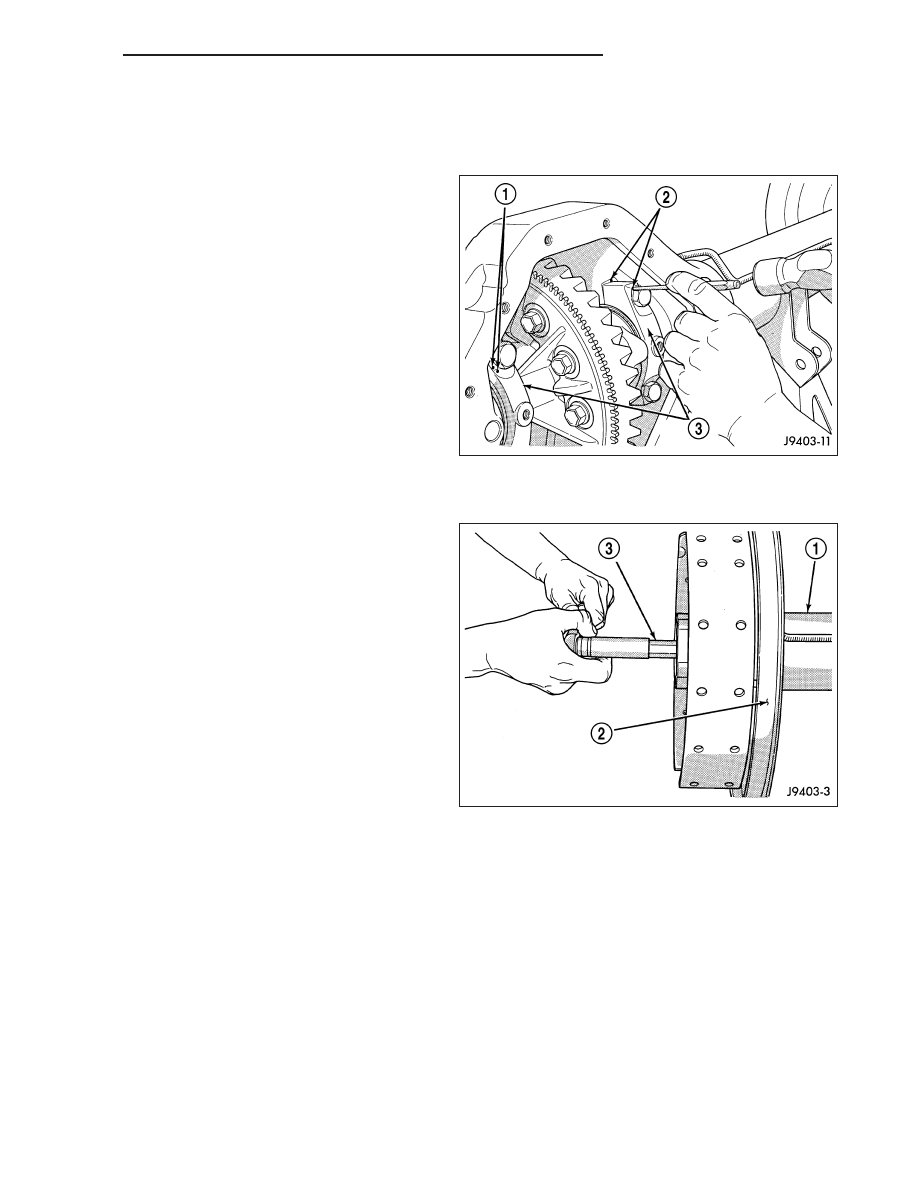

6. Mark differential housing and bearing caps (3) for

installation reference.

7. Remove bearing threaded adjuster lock from each

bearing cap.

8. Loosen differential bearing cap bolts.

9. Loosen differential bearing adjusters through the

axle tubes (1) with Wrench C-4164 (3).

10. Hold differential case while removing bearing caps

and adjusters.

NOTE: Tag the differential bearing cups and
threaded adjusters to indicate their location.

11. Remove differential case.

DR/DH

REAR AXLE - 9 1/4

3 - 249

DISASSEMBLY

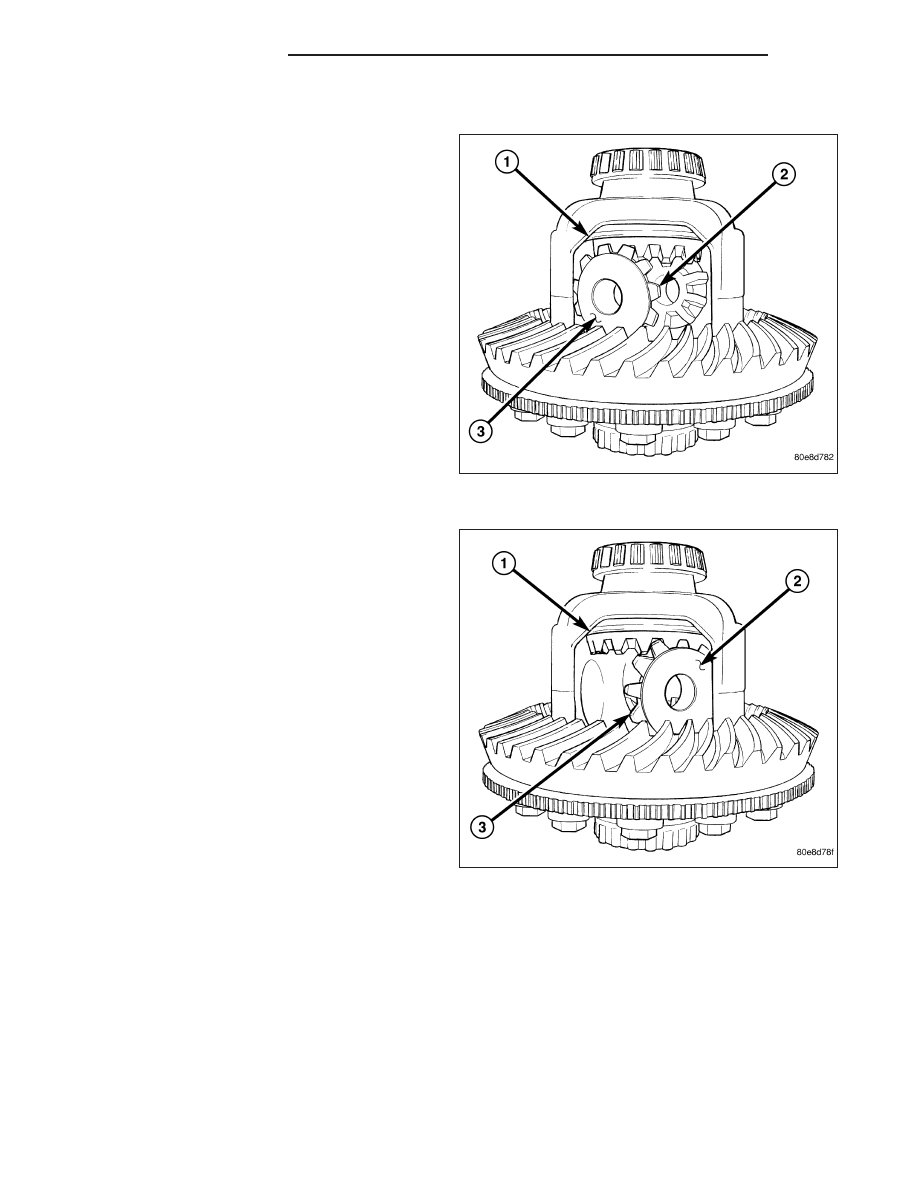

1. Rotate one pinion gear (2) with thrust washer (3) to

the differential window (1) and remove gear and
thrust washer.

2. Rotate remaining pinion gear (3) with thrust washer

(2) to the differential window (1) and remove gear
and washer.

3 - 250

REAR AXLE - 9 1/4

DR/DH

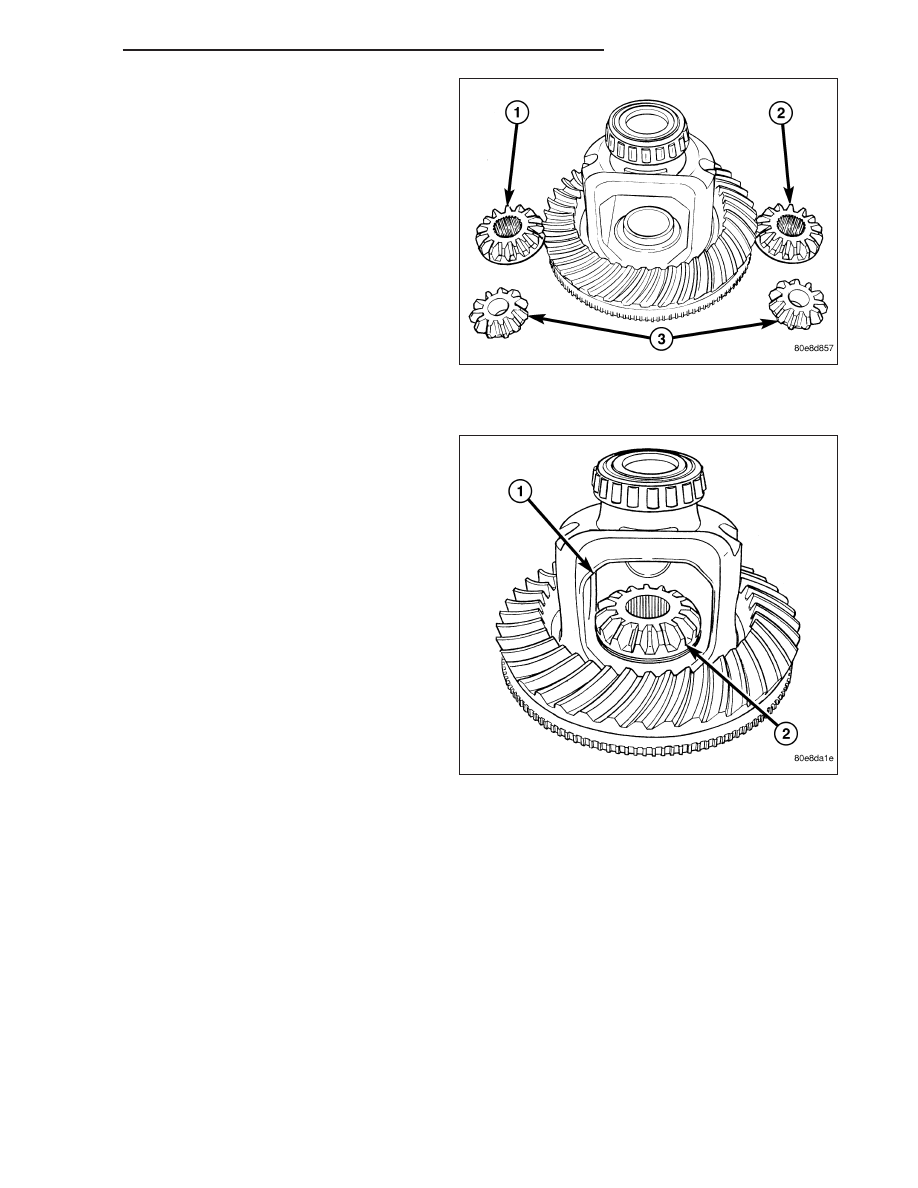

3. Remove differential side gears (1) (2) and thrust

washers.

ASSEMBLY

NOTE: If same gears and thrust washers are being
used, install them into their original locations.

1. Lubricate all differential components with axle lubri-

cant.

2. Install

differential

side

gears

(2)

and

thrust

washers.

DR/DH

REAR AXLE - 9 1/4

3 - 251
