INSTALLATION

1. Wipe axle shaft tube bore clean.

2. Install new axle shaft seal with Installer 8402 (1).

3. Install axle shaft and half shaft.

BEARING-AXLE

REMOVAL

1. Remove half shaft, axle shaft and seal.

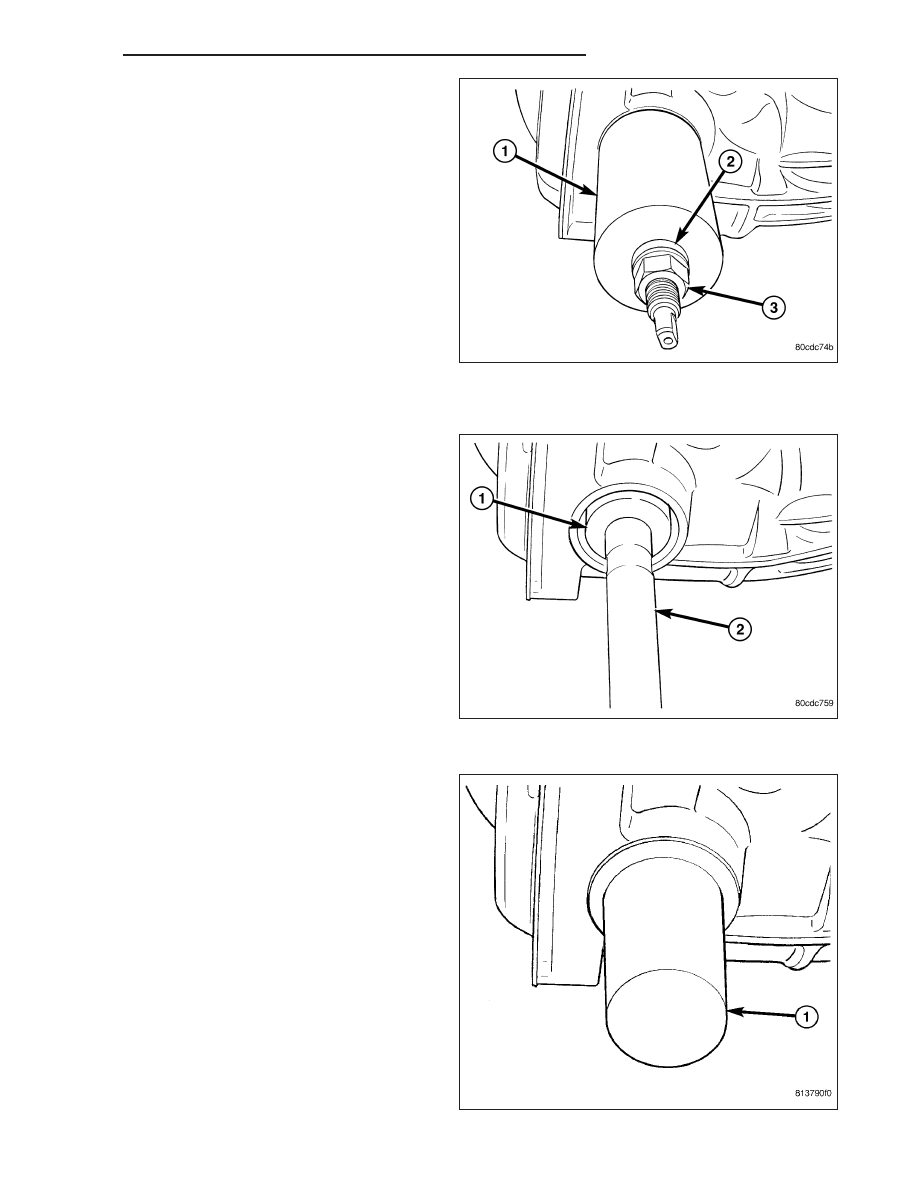

2. Install axle shaft bearing Remover C-4660-A (3) in

the bearing (1). Then tighten the nut (2) to spread
the remover in the bearing.

3 - 164

FRONT AXLE - C205F

DR/DH

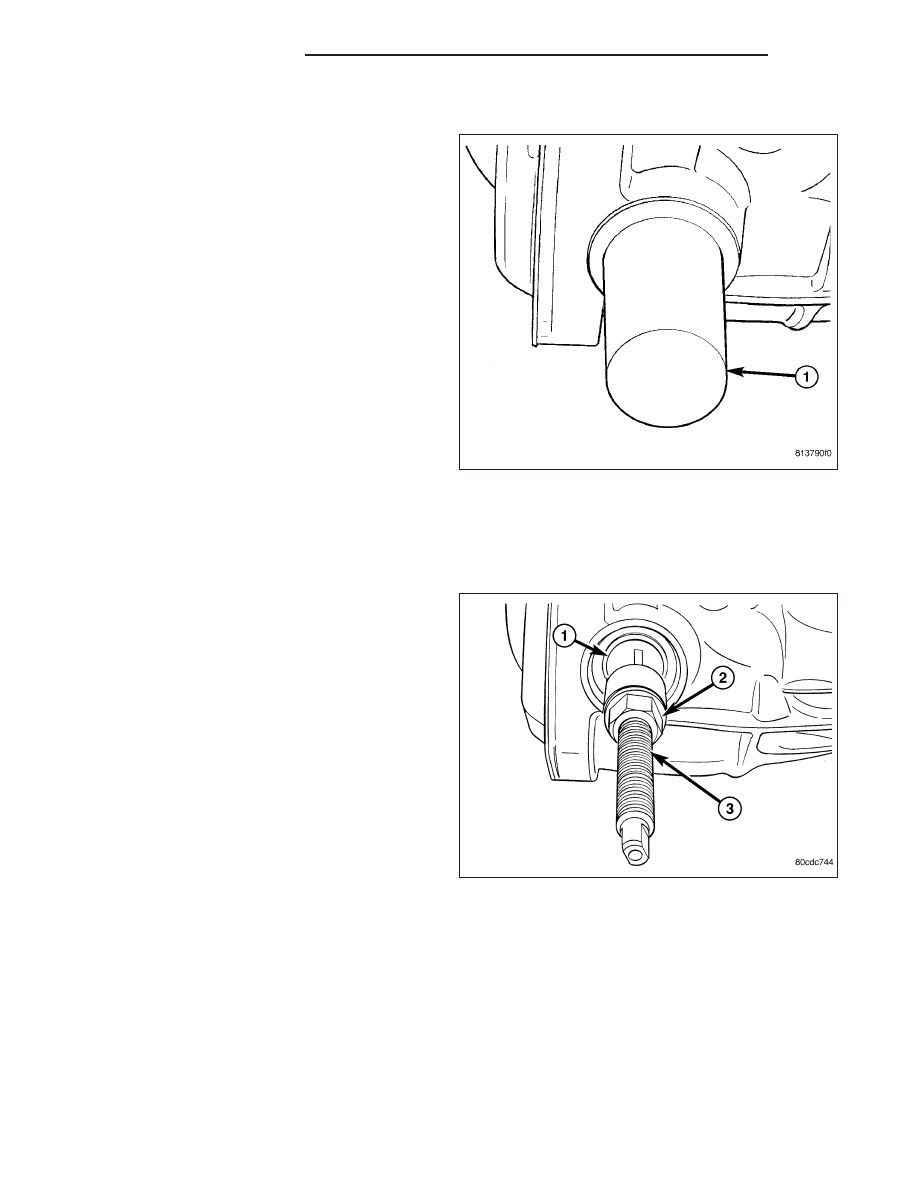

3. Install bearing remove cup (1) bearing (2) and nut

(3). Tighten nut (3) to draw the bearing out.

4. Inspect axle shaft tube bore for roughness and

burrs.

INSTALLATION

1. Wipe the axle shaft tube bore clean.

2. Install axle shaft bearing with Installer 5063 (1) and

Handle C-4171 (2).

3. Install a new axle shaft seal with Installer 8694 (1).

4. Lubricate seal lip with gear lubricant.

5. Insert axle shaft through seal, bearing and engage

it into side gear splines. Push firmly on the axle
shaft to engage the snap-ring.

6. Install axle shaft O-ring.

7. Install skid plate, if necessary.

8. Install half shaft.

DR/DH

FRONT AXLE - C205F

3 - 165

SEAL-PINION

REMOVAL

1. Remove both half shafts.

2. Remove front propeller shaft.

3. Rotate pinion gear three or four times and verify

pinion rotates smoothly.

4. Record pinion rotating torque with an inch pound

torque wrench (2), for installation reference.

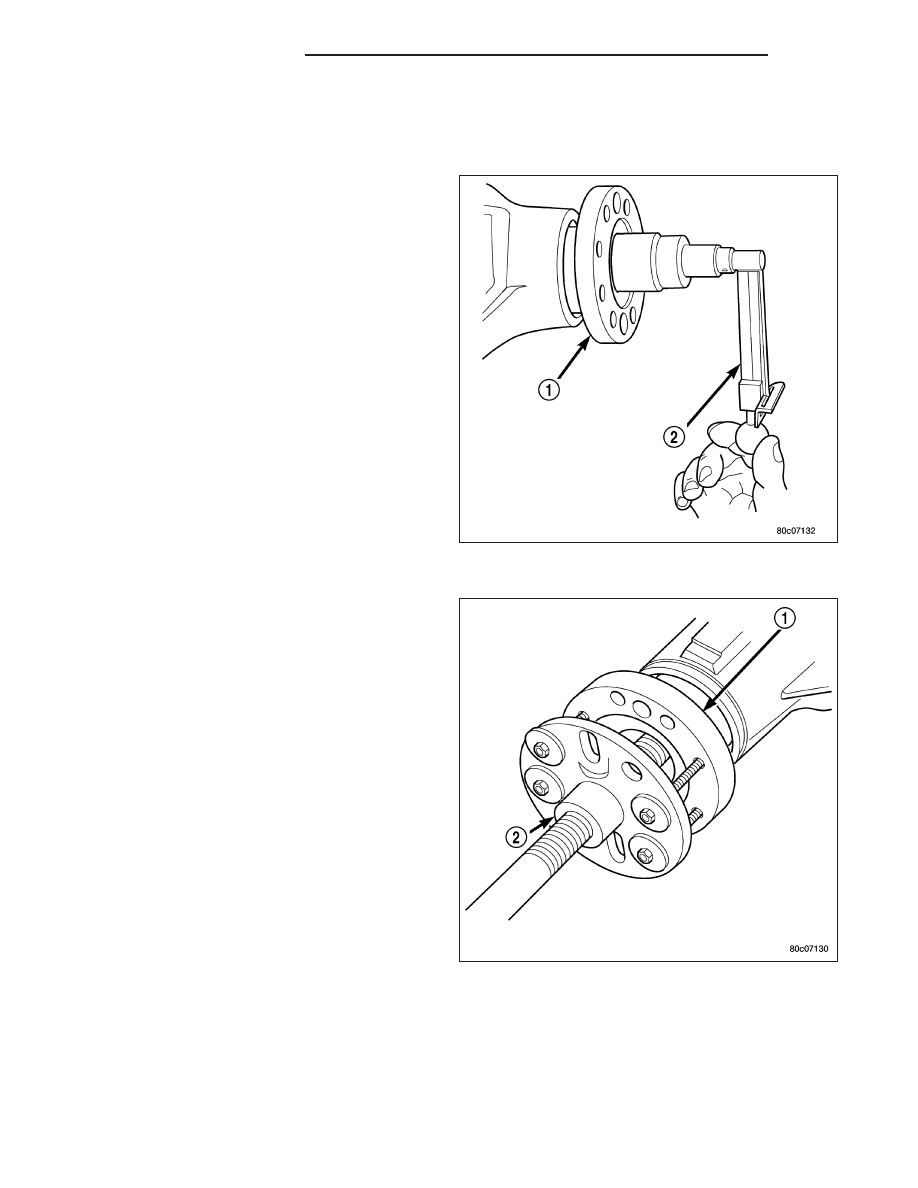

5. Position Holder 6719 against the companion flange

(1) and install a four bolts and washers into the
threaded holes and tighten the bolts.

6. Remove pinion nut.

7. Remove companion flange with (1) Remover C-452

(2).

8. Remove pinion seal with a pry tool or a slide ham-

mer mounted screw.

3 - 166

FRONT AXLE - C205F

DR/DH

INSTALLATION

1. Apply a light coating of gear lubricant on the lip of

pinion seal.

2. Install seal with Installer 8695 (2) and Handle

C-4171 (1).

3. Install companion flange onto the pinion with

Installer C-3718 and Holder 6719A.

4. Position holder (2) against the companion flange

and install four bolts and washers into the threaded
holes. Tighten the bolt and washer so that the
holder is held to the flange.

5. Install a new pinion nut onto the pinion shaft and

tighten the pinion nut until there is zero bearing
end-play

CAUTION: Do not exceed 271 N·m (200 ft. lbs.) the
minimum tightening torque when installing the
companion flange at this point. Never loosen pin-
ion nut to decrease pinion bearing rotating torque
and never exceed specified preload torque. Failure
to these instruction will damage the axle.
