GEAR CONTACT PATTERN

1. Wipe clean each tooth of the ring gear.

2. Apply gear marking compound to all of the ring

gear teeth.

3. Verify bearing cap bolts are torque specification.

4. Apply the brakes lightly to create at 14 N·m (10 ft.

lbs.) pinion rotating torque.

5. Rotate the pinion/pinion yoke 4 full revolutions in

each directions.

6. Read gear tooth contact pattern.

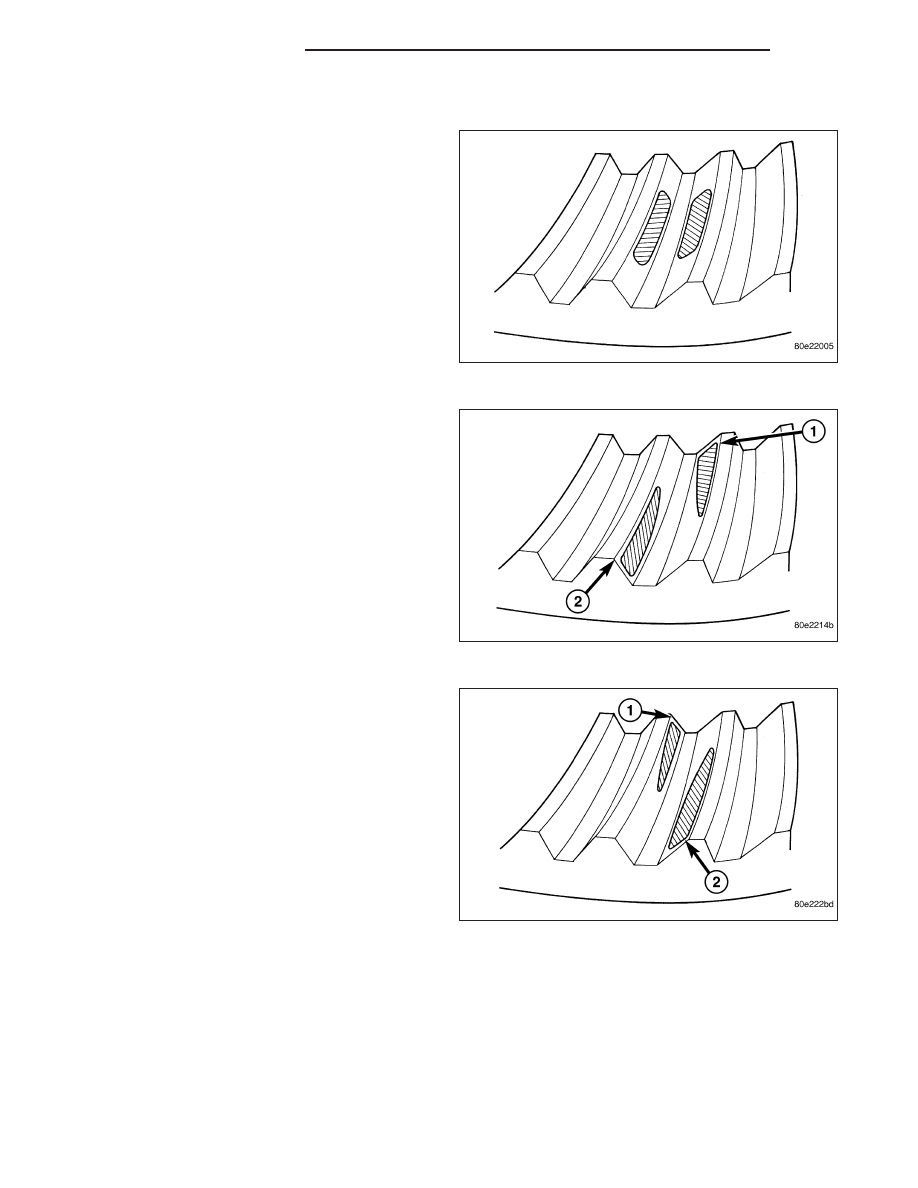

Gear contact pattern correct. Backlash and pinion
depth is correct.

Ring gear too far away from pinion gear coast side toe
(1) drive side heel (2). Decrease backlash by moving
the ring closer to the pinion gear.

Ring gear too close to pinion gear drive side toe (1)
coast side heel (2). Increase backlash, by moving the
ring away from the pinion gear.

3 - 156

FRONT AXLE - C205F

DR/DH

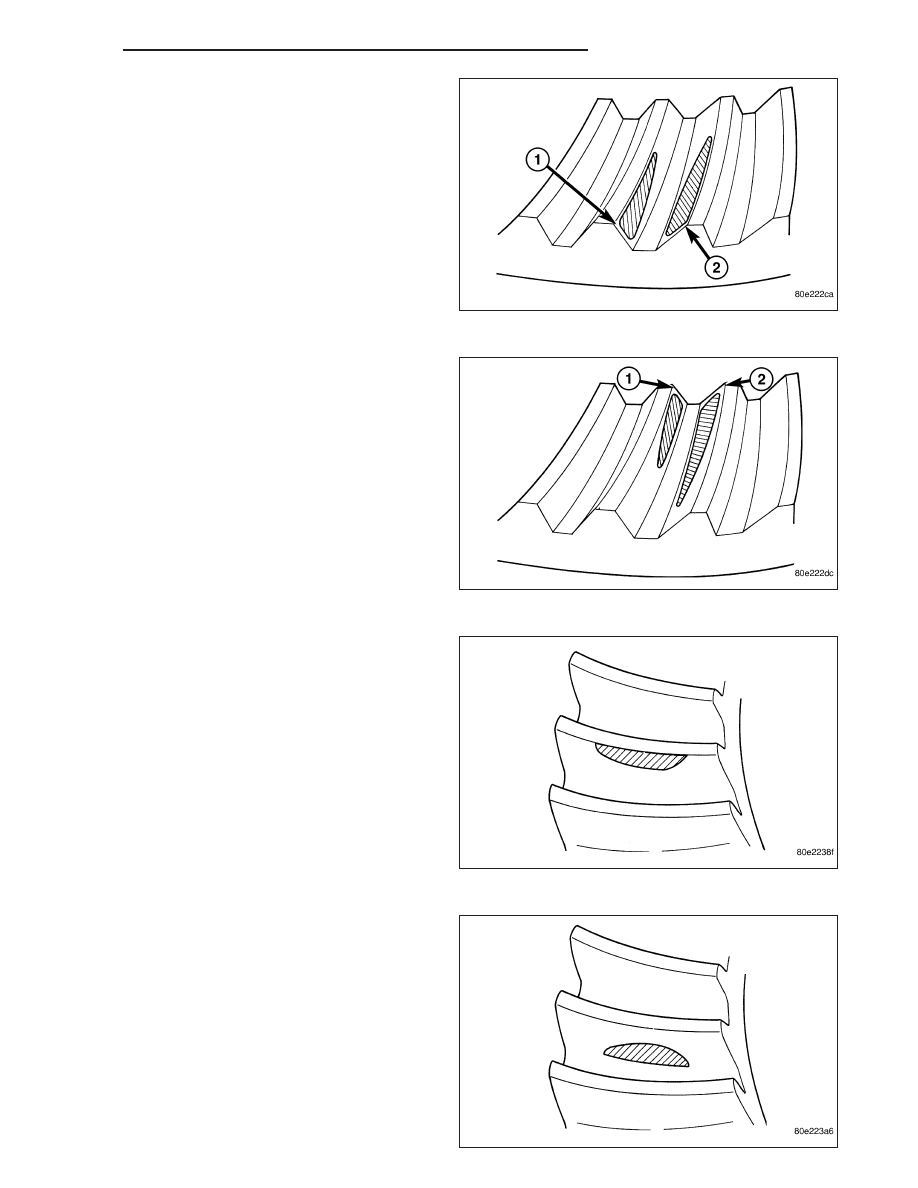

Ring gear too far away from pinion gear drive side
heel (1) coast side heel (2). Decrease backlash, by
moving the ring closer to the pinion gear.

Ring gear too close to pinion gear drive side toe (1)
coast side toe (2). Increase backlash, by moving the
ring away from the pinion gear.

Pinion gear set too low. Increase pinion gear height,
by increasing the pinion depth shim thickness.

Pinion gear set too high. Decrease pinion depth, by
decreasing the pinion depth shim thickness.

DR/DH

FRONT AXLE - C205F

3 - 157

SPECIFICATIONS

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.21,3.55, 3.73,3.92

Differential Case Flange Runout

0.076 mm (0.003 in.)

Differential Side Gear Clearance

0-0.15 mm (0-0.006 in.)

Ring Gear Diameter

205 mm (8.0 in.)

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Ring Gear Runout

0.12 mm (0.005 in.)

Pinion Bearing Preload - New Bearings

2.0-2.8 N·m (18-25 in. lbs.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Mounting Nuts

95

70

-

Differential Fill Hole Plug

34

25

-

Differential Cover Bolts

22

15

-

Bearing Cap Bolts

61

45

-

Ring Gear Bolts

108

80

-

Pinion Nut

271-475

200-350

-

3 - 158

FRONT AXLE - C205F

DR/DH

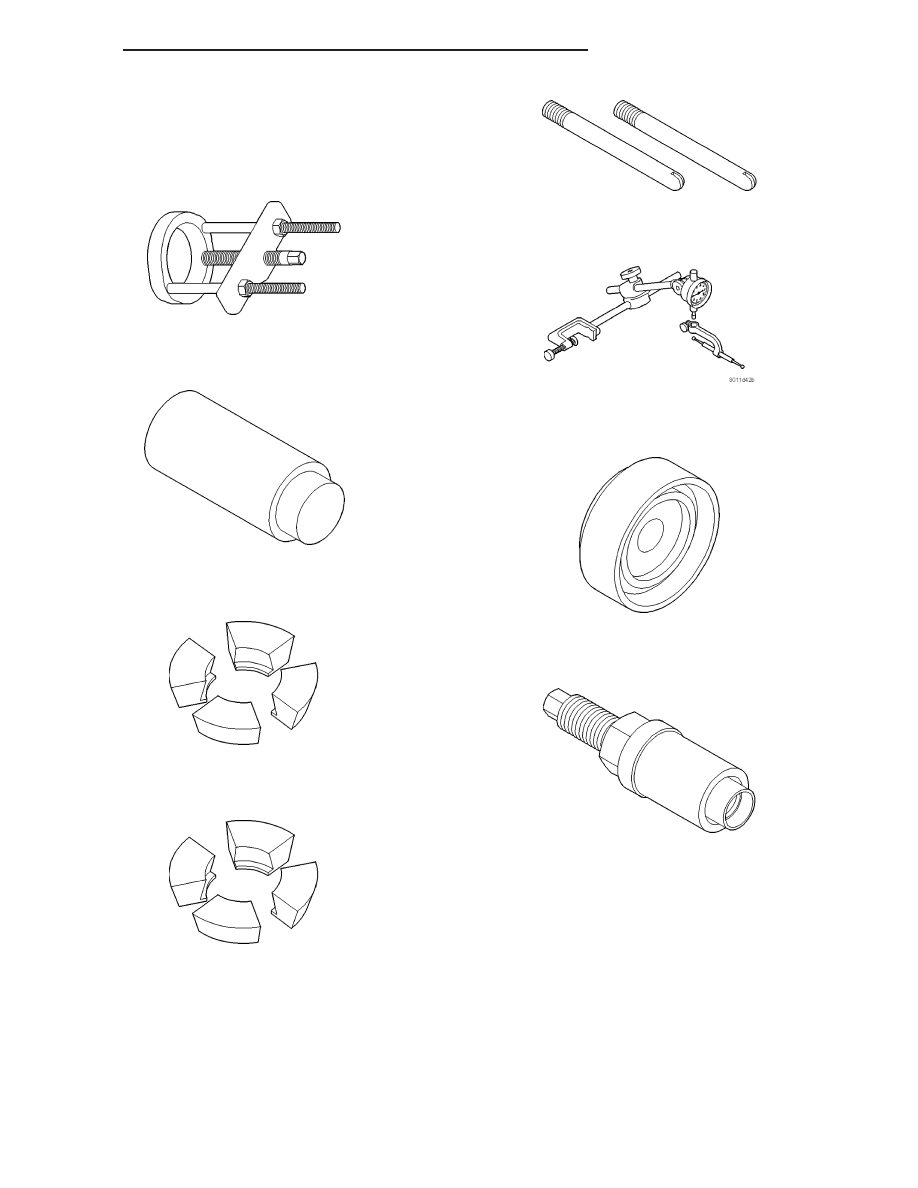

SPECIAL TOOLS

PULLER C-293-PA

PLUG C-293-3

ADAPTER C-293-42

ADAPTER C-293-48

PILOTS C-3288-B

DIAL INDICATOR C-3339

INSTALLER C-3716-A

INSTALLER C-3718

DR/DH

FRONT AXLE - C205F

3 - 159
