INSTALLATION

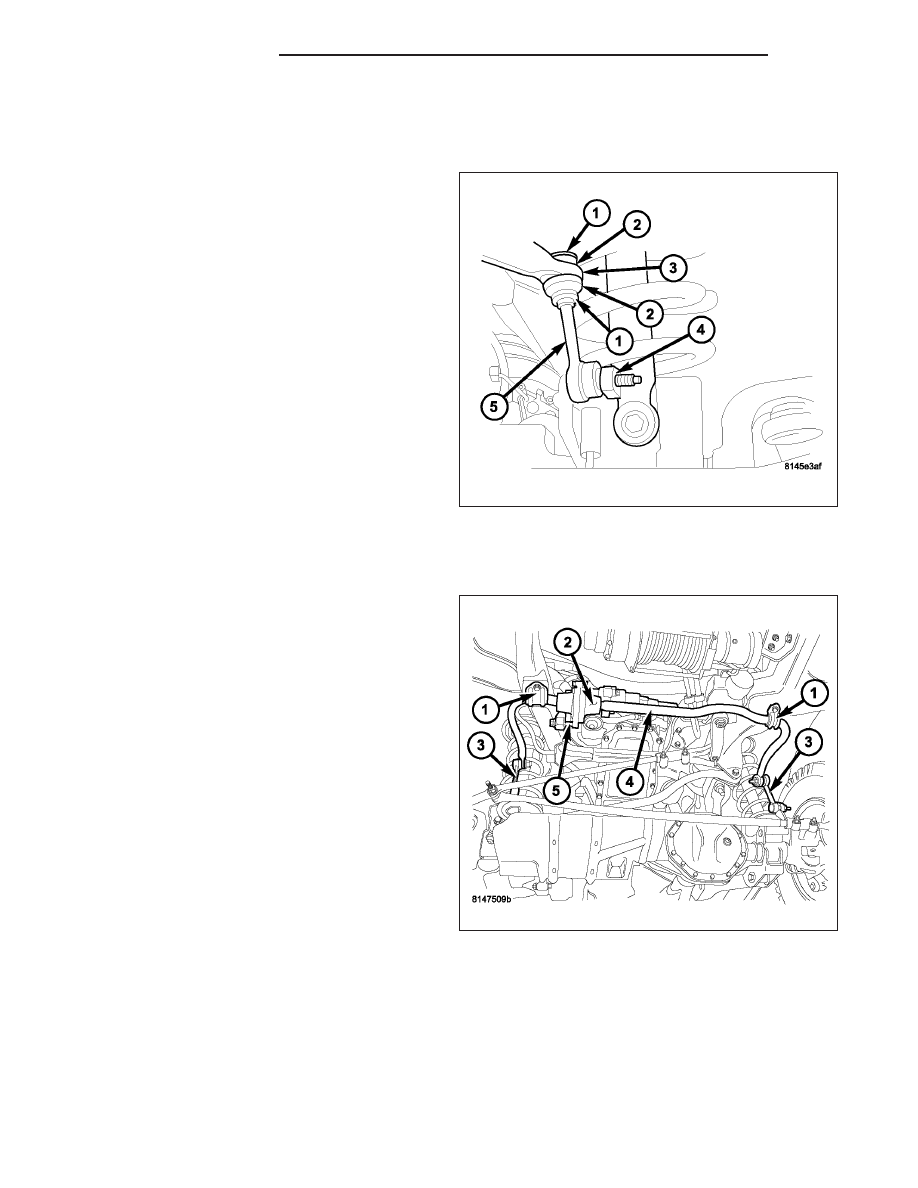

STABILIZER BAR

1. Position the stabilizer bar on the frame rail and

install the clamps and bolts. Ensure the bar is cen-
tered with equal spacing on both sides.

2. Tighten the clamp bolts to 61 N·m (45 ft. lbs.).

3. Install links (5), retainers (1), grommets (2) and

nuts to the stabilizer bar (3). Hold the link shaft
with a wrench and tighten the nuts to 37 N·m (27
ft. lbs.).

4. Remove the supports and lower the vehicle.

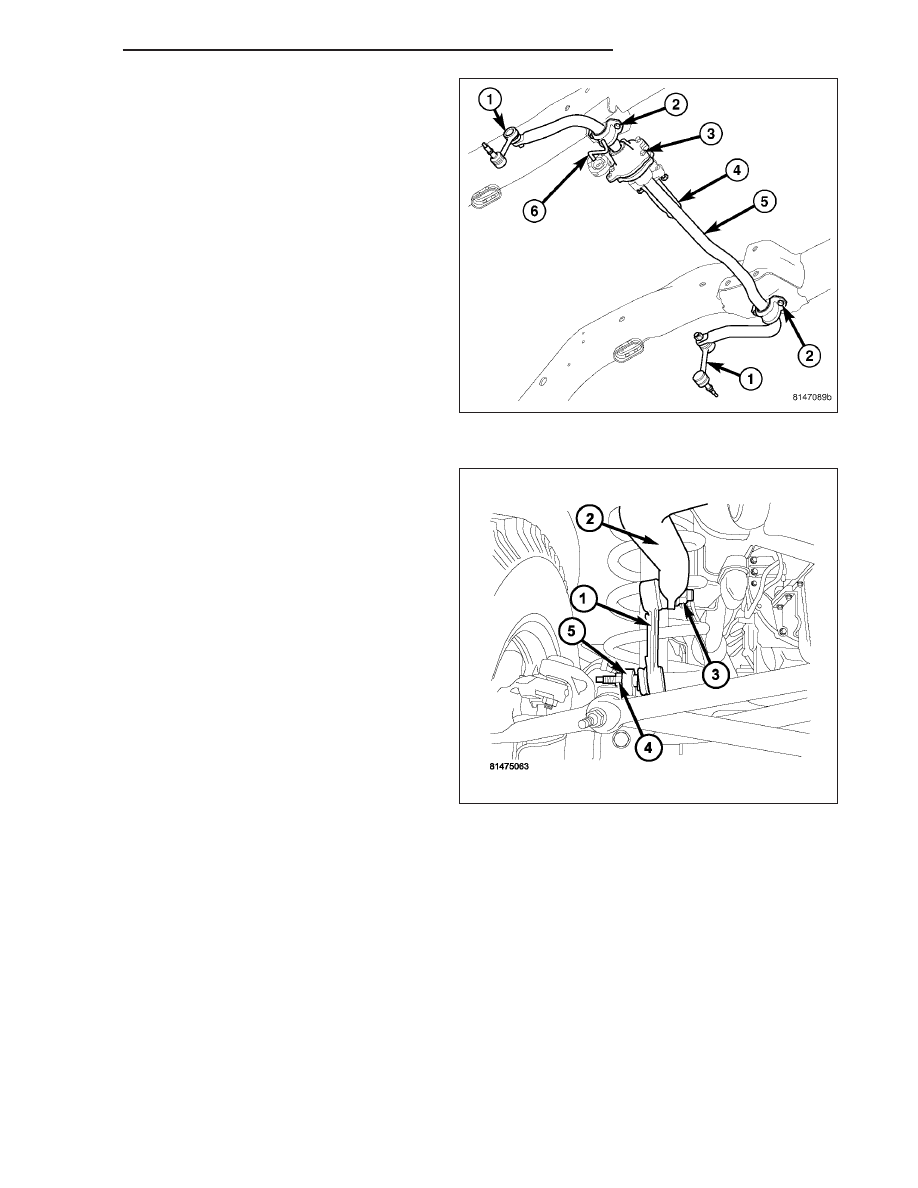

DISCONNECTING STABILIZER BAR

WARNING: The disconnecting stabilizer bar unit
(2) is not serviced separately from the bar (4). Do
not disassemble this unit (2) from the stabilizer
bar (4).

NOTE: The stabilizer links (3), stabilizer bar retain-
ers/ bushings (1) and the stabilizer bar as a com-
plete unit only are serviceable. The new bar
consists of the disconnecting unit (2) and elec-
tronic actuator attached as an assembly to the bar.

1. Position the stabilizer bar (4) on the frame rail and

install the retainers with bushings and bolts (1).
Ensure the bar is centered with equal spacing on
both sides.

2. Tighten the retainer bolts (1) to 61 N·m (45 ft. lbs.).

2 - 90

FRONT - LINK/COIL

DR/DH

NOTE: The seal must be clean and intact in the
electrical connector when reconnecting to the
actuator.

3. Reconnect the electronic actuator electrical con-

nector (4) for the disconnecting stabilizer bar (5).

4. Install links (1) and nuts (3) to the stabilizer bar (2).

Hold the link shaft with a wrench and tighten the
nuts to 149 N·m (110 ft. lbs.).

5. Remove the supports and lower the vehicle.

6. Using a scan tool program the new stabilizer bar to

the vechicle.

DR/DH

FRONT - LINK/COIL

2 - 91

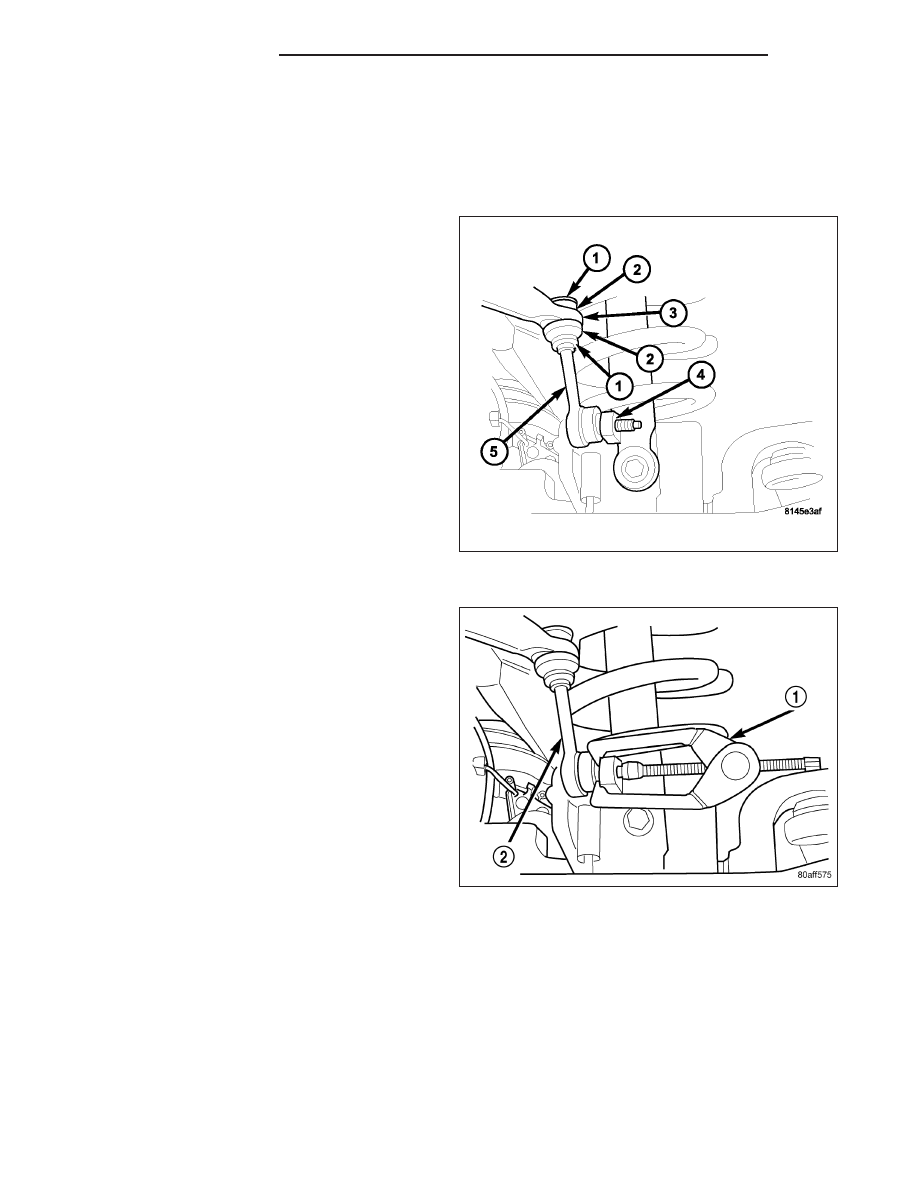

STABILIZER LINK

REMOVAL

STABILIZER LINK

1. Raise and support the vehicle.

2. Hold the stabilizer link (5) shafts with a wrench and

remove the link nuts at the stabilizer bar (3).

3. Remove the retainers (1) and grommets (2) from

the stabilizer bar links (5).

4. Remove the stabilizer bar link nuts from the axle

brackets.

5. Remove the links (2) from the axle brackets with

Puller C-3894-A (1).

2 - 92

FRONT - LINK/COIL

DR/DH

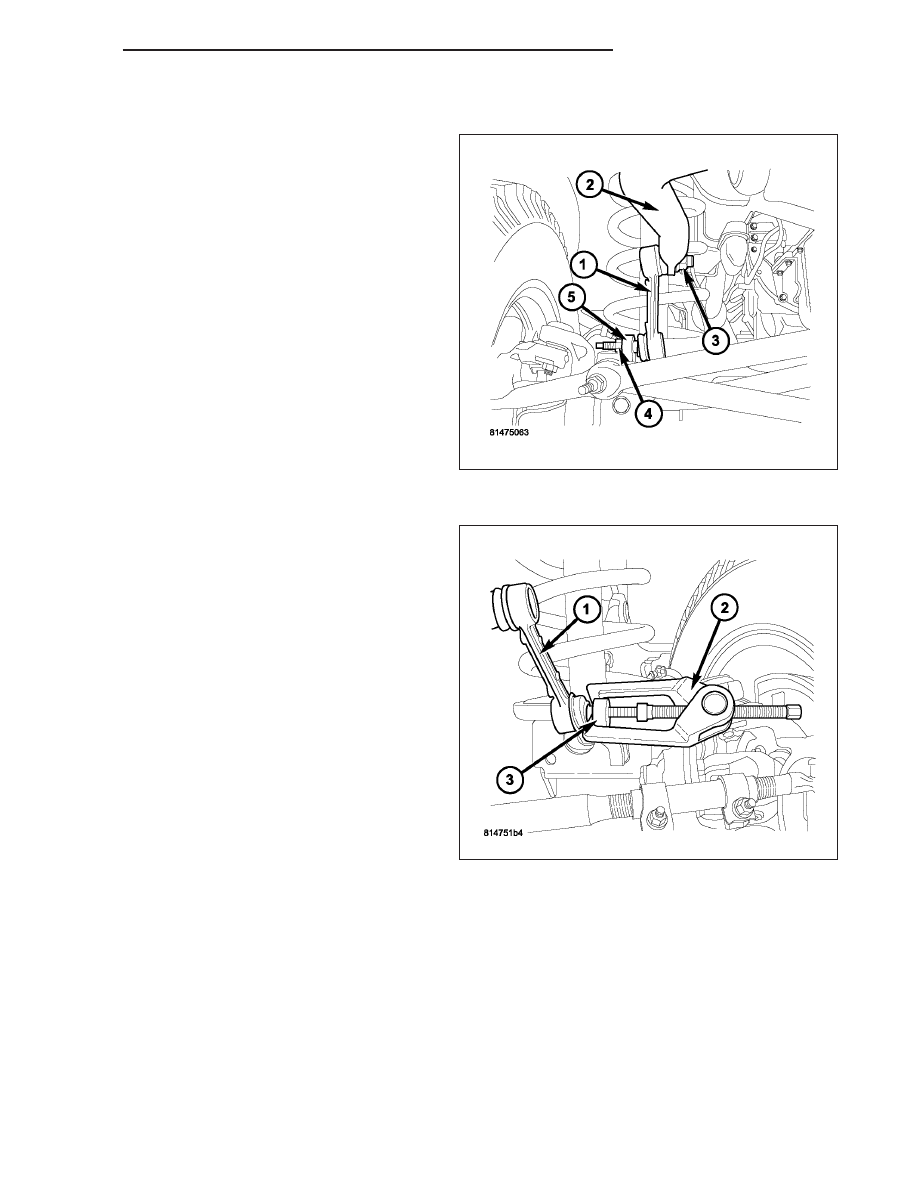

WITH DISCONNECTING STABILIZER BAR

1. Raise and support the vehicle.

2. Hold the stabilizer link (1) shafts with a wrench and

remove the link nuts (3) at the stabilizer bar (2).

3. Remove the stabilizer bar link nuts from the axle

brackets (3).

4. Remove the links (1) from the axle brackets (3)

with Puller C-3894-A (2).

DR/DH

FRONT - LINK/COIL

2 - 93
