Dodge Ram Truck 1500-2500-3500. Manual - part 13

NOTE: The forward lifting pads should be posi-
tioned against the forward flange of the transmis-
sion crossmember brackets at the bottom of the
frame rail.

NOTE: The real lifting pads should be wedged
between the forward flange of the leaf spring
bracket and the frame rail. Safety stands should
be placed under the frame rails at the front and
rear ends.

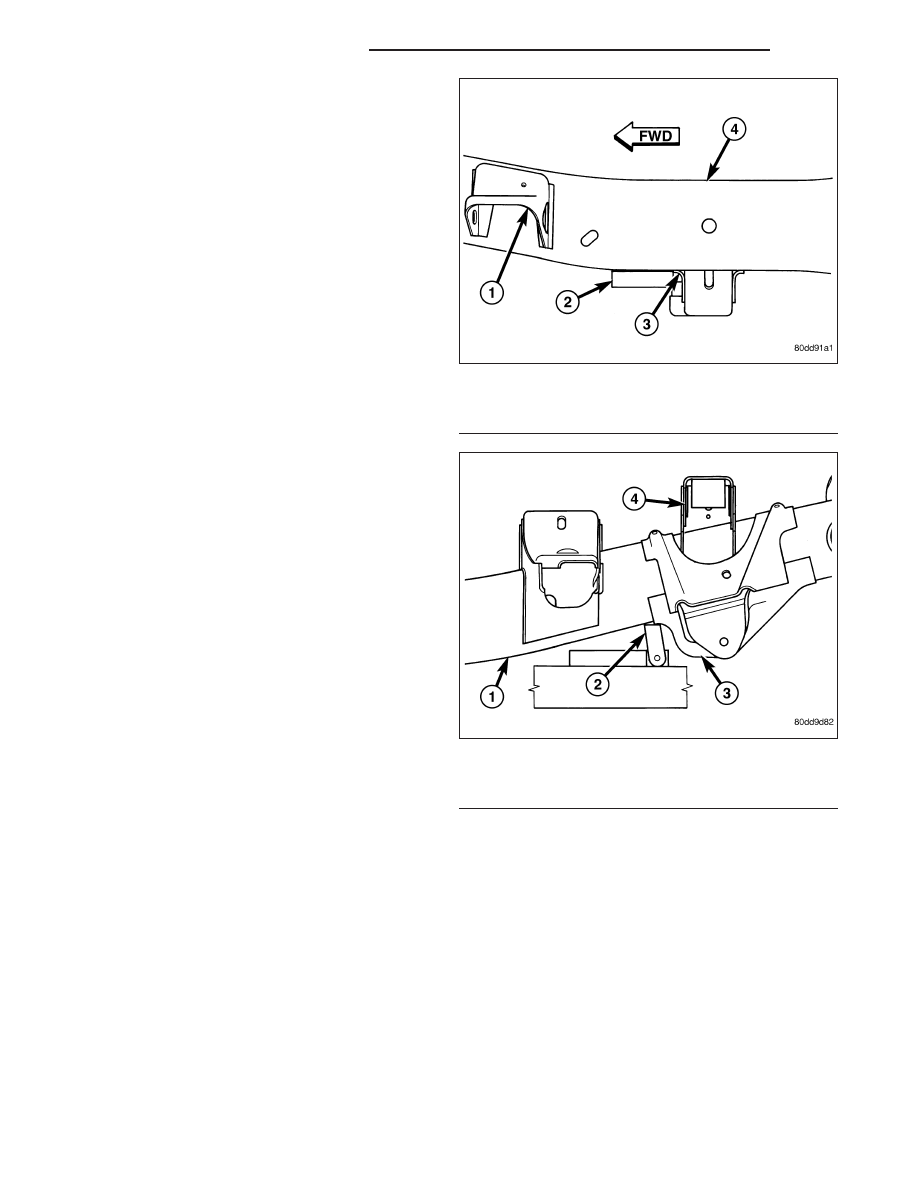

1 - BODY MOUNT BRACKET
2 - FRONT LIFT PAD
3 - TRANSMISSION CROSSMEMBER BRACKET
4 - FRAME RAIL

1 - FRAME RAIL
2 - REAR LIFT PAD
3 - LEAF SPRING MOUNTING BRACKET
4 - BOX MOUNTING BRACKET

0 - 36

LUBRICATION & MAINTENANCE

DR/DH

TOWING

STANDARD PROCEDURE

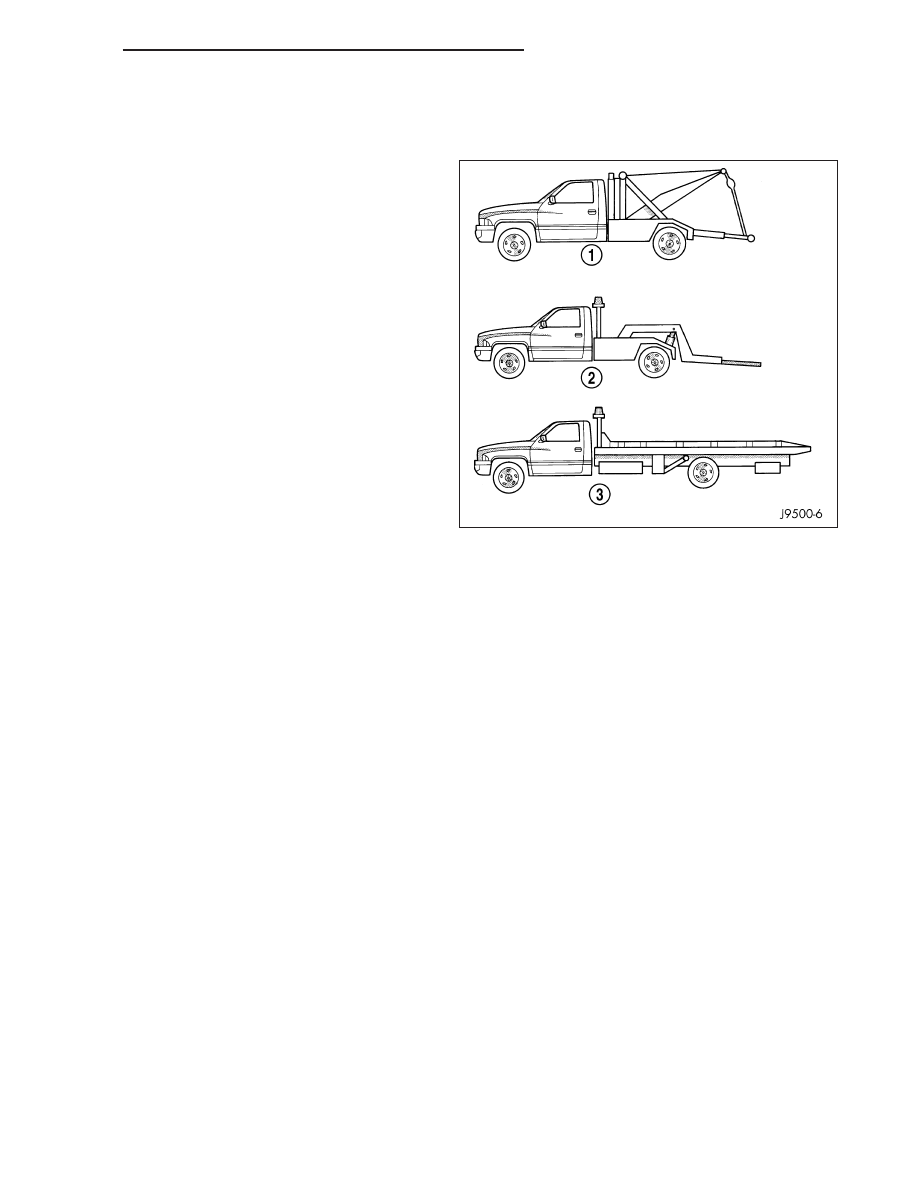

A vehicle equipped with SAE approved sling-type tow-
ing equipment can be used to tow all vehicles. When
towing a 4WD vehicle using a wheel-lift towing device,
use tow dollies under the opposite end of the vehicle.
A vehicle with flat-bed device can also be used to
transport a disabled vehicle.

A wooden crossbeam may be required for proper con-
nection when using the sling-type, front-end towing
method.

SAFETY PRECAUTIONS

CAUTION: The following safety precautions must be observed when towing a vehicle:

•

Secure loose and protruding parts.

•

Always use a safety chain system that is independent of the lifting and towing equipment.

•

Do not allow towing equipment to contact the disabled vehicle’s fuel tank.

•

Do not allow anyone under the disabled vehicle while it is lifted by the towing device.

•

Do not allow passengers to ride in a vehicle being towed.

•

Always observe state and local laws regarding towing regulations.

•

Do not tow a vehicle in a manner that could jeopardize the safety of the operator, pedestrians or other motor-
ists.

•

Do not attach tow chains, T-hooks, J-hooks, or a tow sling to a bumper, steering linkage, drive shafts or a
non-reinforced frame hole.

•

Do not tow a heavily loaded vehicle. Damage to the cab, cargo box or frame may result. Use a flatbed device
to transport a loaded vehicle.

GROUND CLEARANCE

CAUTION: If vehicle is towed with wheels removed, install lug nuts to retain brake drums or rotors.

A towed vehicle should be raised until lifted wheels are a minimum 100 mm (4 in) from the ground. Be sure there
is adequate ground clearance at the opposite end of the vehicle, especially when towing over rough terrain or steep
rises in the road. If necessary, remove the wheels from the lifted end of the vehicle and lower the vehicle closer to
the ground, to increase the ground clearance at the opposite end of the vehicle. Install lug nuts on wheel attaching
studs to retain brake drums or rotors.

RAMP ANGLE

If a vehicle with flat-bed towing equipment is used, the approach ramp angle should not exceed 15 degrees.

DR/DH

LUBRICATION & MAINTENANCE

0 - 37

TOWING WHEN KEYS ARE NOT AVAILABLE

When the vehicle is locked and keys are not available, use a flat bed hauler. A Wheel-lift or Sling-type device can
be used on 4WD vehicles provided all the wheels are lifted off the ground using tow dollies.

FOUR-WHEEL-DRIVE VEHICLE TOWING

Chrysler Corporation recommends that a vehicle be transported on a flat-bed device. A Wheel-lift or Sling-type
device can be used provided all the wheels are lifted off the ground using tow dollies.

WARNING: WHEN TOWING A DISABLED VEHICLE AND THE DRIVE WHEELS ARE SECURED IN A WHEEL
LIFT OR TOW DOLLIES, ENSURE THE TRANSMISSION IS IN THE PARK POSITION (AUTOMATIC TRANSMIS-
SION) OR A FORWARD DRIVE GEAR (MANUAL TRANSMISSION).

CAUTION: Many vehicles are equipped with air dams, spoilers, and/or ground effect panels. To avoid com-
ponent damage, a wheel-lift towing vehicle or a flat-bed hauling vehicle is recommended.

0 - 38

LUBRICATION & MAINTENANCE

DR/DH

SUSPENSION

TABLE OF CONTENTS

page

page

SUSPENSION - ELECTRICAL DIAGNOSTICS . . . . . 1

SUSPENSION - SERVICE INFORMATION . . . . . . . 27

SUSPENSION - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

ACTIVE CHASSIS - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DR/DH

SUSPENSION

2 - 1
