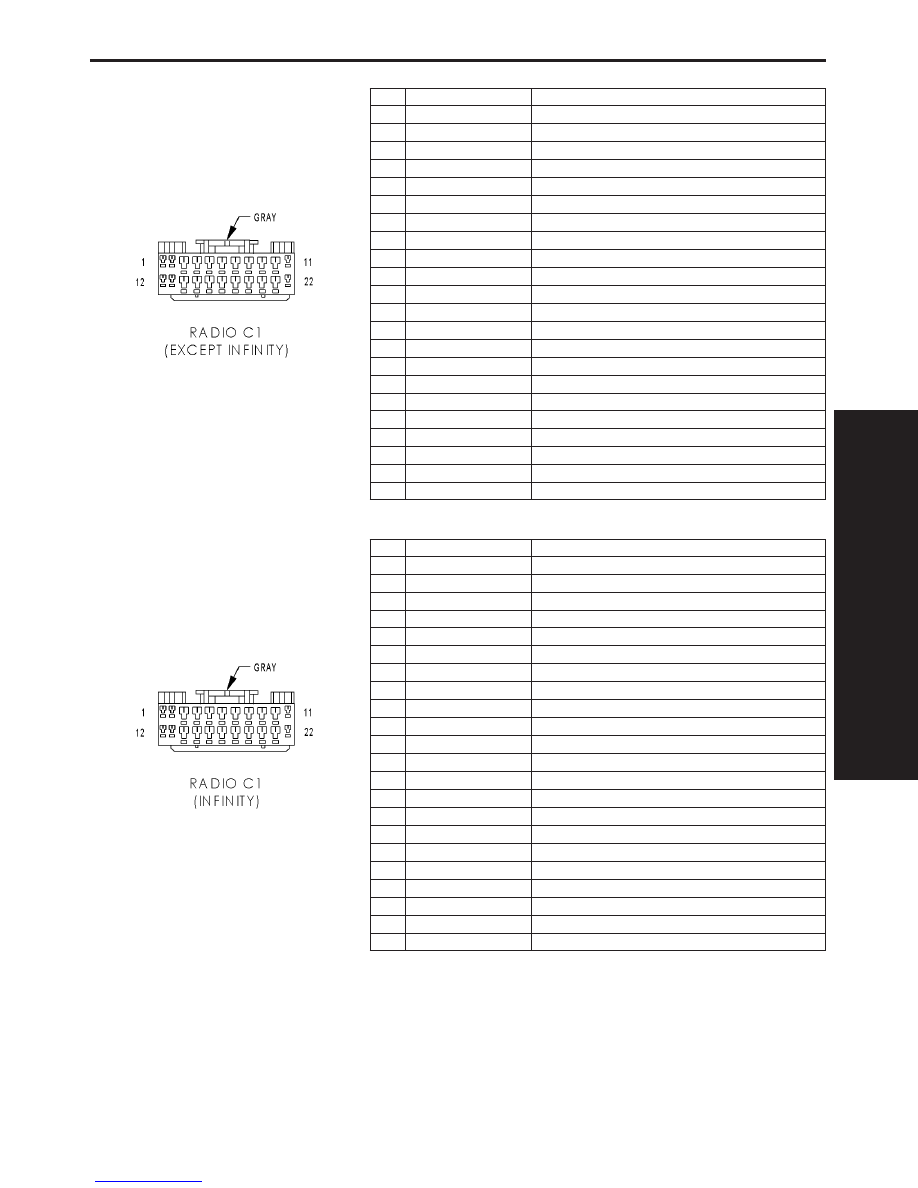

RADIO C1 (EXCEPT INFINITY) - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X154 18GY/YL

RIGHT FRONT DOOR SPEAKER (+)

8

X156 18GY/LB

RIGHT FRONT DOOR SPEAKER (-)

9

X155 18DG/LB

LEFT FRONT DOOR SPEAKER (-)

10

X153 18DG/YL

LEFT FRONT DOOR SPEAKER (+)

11

Z514 18BK/LG

GROUND

12

A114 18GY/RD

FUSED B(+)

13

-

-

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X205 18GY/LG

LEFT REAR SPEAKER (+)

19

X295 18GY/DG

LEFT REAR SPEAKER (-)

20

X296 18DG/GY

RIGHT REAR SPEAKER (-)

21

X206 18DG/LG

RIGHT REAR SPEAKER (+)

22

Z515 18BK

GROUND

RADIO C1 (INFINITY) - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X56 20GY/BR

RIGHT FRONT SPEAKER (+)

8

X54 20GY

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR

LEFT FRONT SPEAKER (-)

10

X53 20DG

LEFT FRONT SPEAKER (+)

11

Z514 18BK/LG

GROUND

12

A114 18GY/RD

FUSED B(+)

13

X11 20DG

RADIO 12 VOLT OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 20DG/DB

LEFT REAR SPEAKER (+)

19

X57 20DG/OR

LEFT REAR SPEAKER (-)

20

X58 20GY/OR

RIGHT REAR SPEAKER (-)

21

X52 20GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

597

CONNECTOR PINOUTS

RADIO C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X704 18DG/YL

RIGHT AUDIO OUTPUT

2

X795 18DG

HANDS FREE AUDIO OUTPUT COMMON

3

-

-

4

-

-

5

-

-

6

X703 18DG/OR

LEFT AUDIO OUTPUT

7

-

-

8

-

-

9

-

-

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

598

CONNECTOR PINOUTS

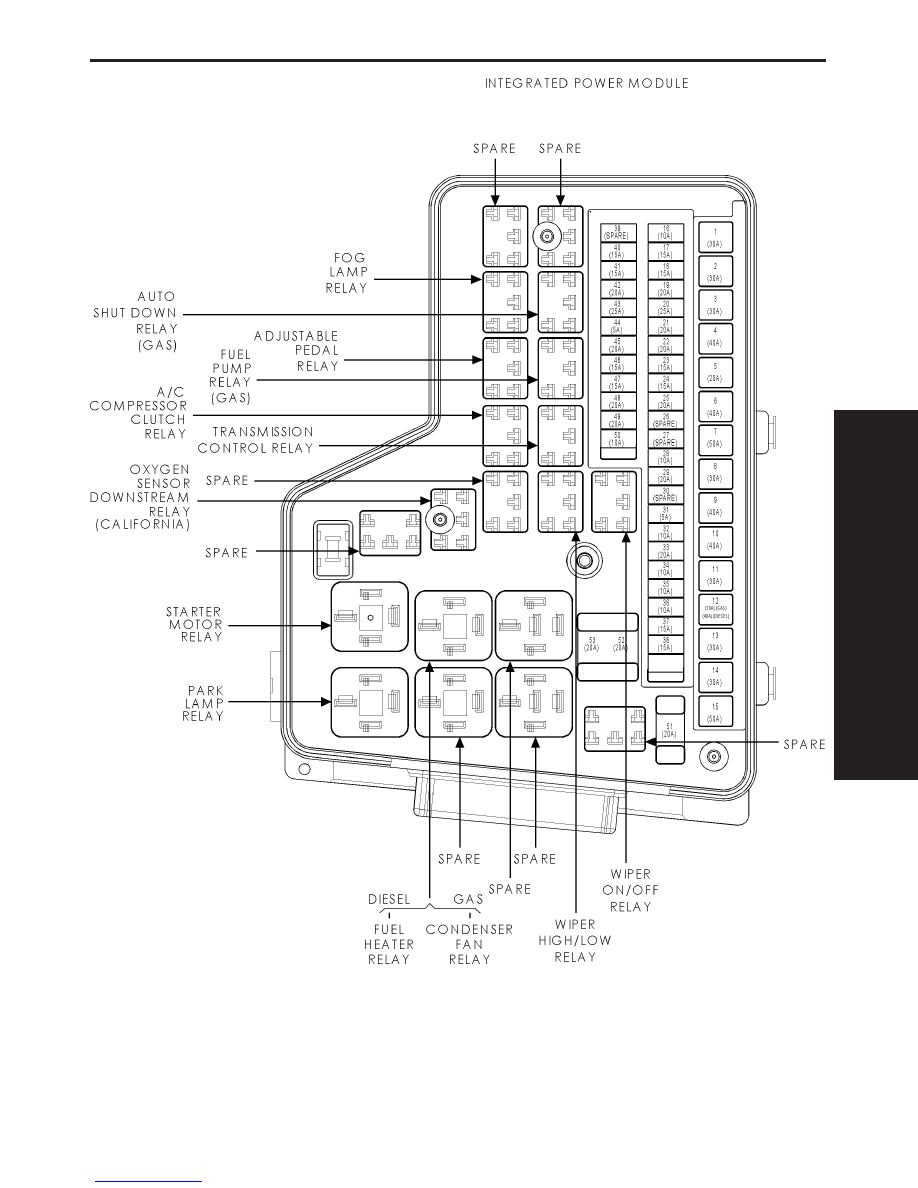

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

599

CONNECTOR PINOUTS

REAR WINDOW DEFOGGER RELAY

CAV

CIRCUIT

FUNCTION

30

C15 16DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

85

C110 20DB/LB

DEFOGGER RELAY CONTROL

86

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN)

87

INTERNAL

FUSED B(+)

87A

-

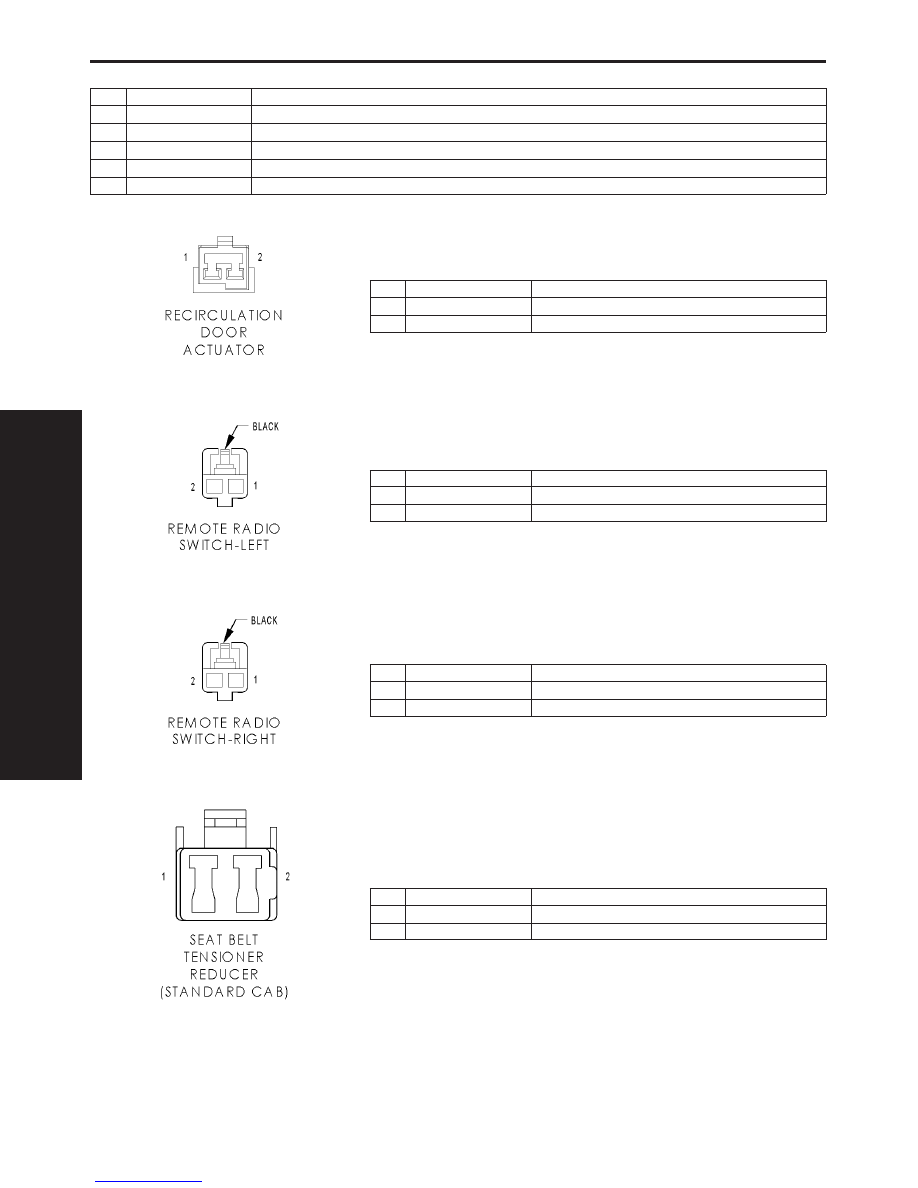

RECIRCULATION DOOR ACTUATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER

REMOTE RADIO SWITCH-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

Z909 22BK

GROUND

REMOTE RADIO SWITCH-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

Z909 22BK

GROUND

SEAT BELT TENSIONER REDUCER (STANDARD CAB) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

G10 20VT/LG

SEAT BELT SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

600

CONNECTOR PINOUTS
