589

CONNECTOR PINOUTS

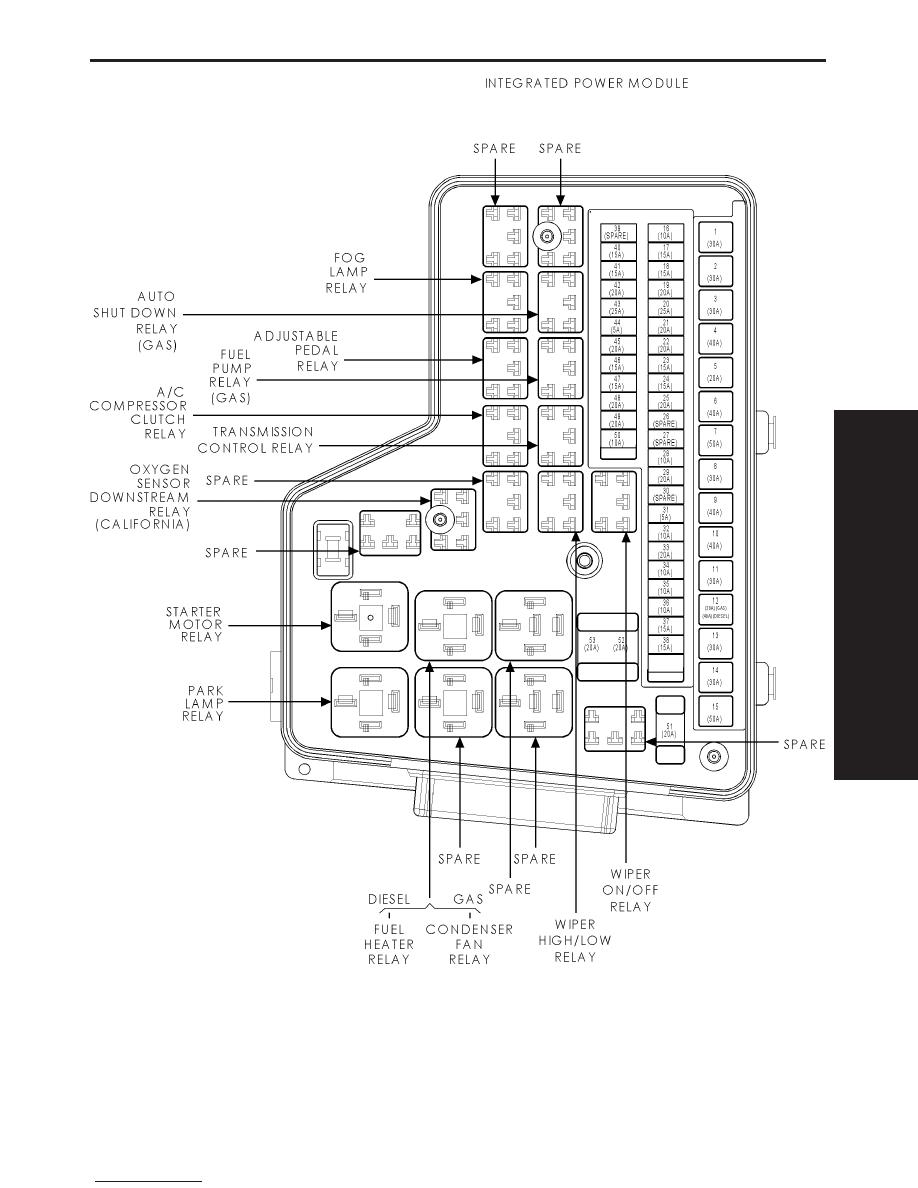

FOG LAMP RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

FOG LAMP RELAY CONTROL

87

L89 18WT/YL

FOG LAMP RELAY OUTPUT

87A

-

-

HORN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

HORN RELAY CONTROL

87

X2 18DG/OR

HORN RELAY OUTPUT

87A

-

-

WIPER HIGH/LOW RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

WIPER CONTROL

85

INTERNAL

WIPER HIGH/LOW RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

W4 16BR/OR

WIPER RELAY HIGH SPEED OUTPUT

87A

W3 16BR/WT

WIPER RELAY LOW SPEED OUTPUT

PARK LAMP RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

PARK LAMP RELAY CONTROL

87

INTERNAL

PARK LAMP RELAY OUTPUT

87A

-

-

TRAILER TOW LEFT TURN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

TRAILER TOW LEFT TURN RELAY CONTROL

87

L673 18YL

TRAILER TOW LEFT TURN RELAY OUTPUT

87A

-

-

TRAILER TOW RIGHT TURN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

TRAILER TOW RIGHT TURN RELAY CONTROL

87

L674 18LG

TRAILER TOW RIGHT TURN RELAY OUTPUT

87A

-

-

WIPER ON/OFF RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

WIPER CONTROL

85

INTERNAL

WIPER ON/OFF RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

INTERNAL

FUSED B(+)

87A

Z920 12BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

590

CONNECTOR PINOUTS

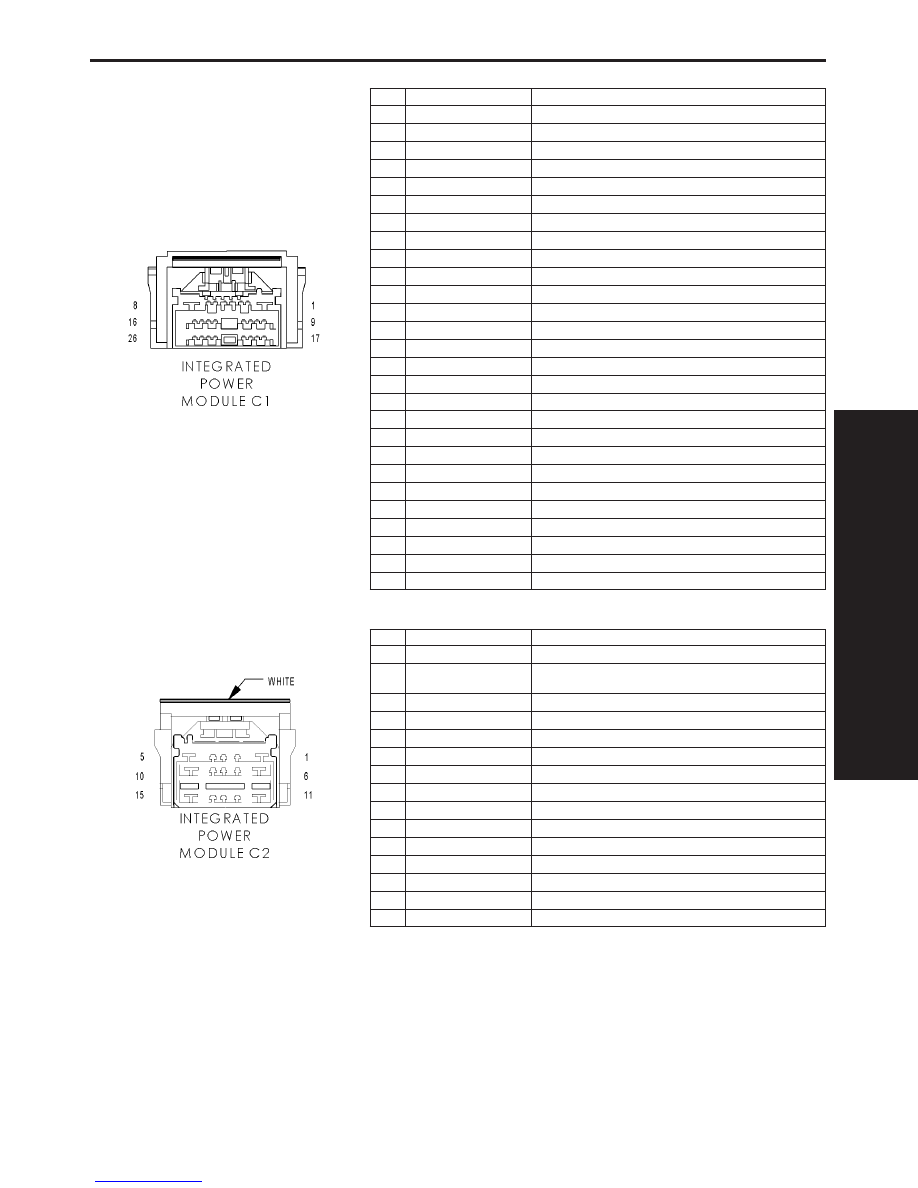

INTEGRATED POWER MODULE C1 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

A960 14RD (DIESEL)

FUSED B(+)

1

A16 16RD/BR (NGC)

FUSED B(+)

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

F500 20DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

L673 18YL

TRAILER TOW LEFT TURN RELAY OUTPUT

6

-

-

7

L674 18LG

TRAILER TOW RIGHT TURN RELAY OUTPUT

8

A981 14RD

FUSED B(+)

9

A114 18GY/RD

FUSED B(+)

10

L70 18WT/GY

FUSED PARK LAMP RELAY OUTPUT

11

F951 16PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

A941 18RD

FUSED B(+)

13

A919 20RD

FUSED B(+)

14

X2 18DG/OR

HORN RELAY OUTPUT

15

-

-

16

A103 18GY/RD

FUSED B(+)

17

L678 18BR

PARK LAMP RELAY OUTPUT

18

-

-

19

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

INTEGRATED POWER MODULE C2 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

A991 10RD

FUSED B(+)

2

A34 16RD/WT (ELEC-
TRONIC TRANSFERCASE))

FUSED B(+)

3

A405 18RD/DB

FUSED B(+)

4

-

-

5

A210 12OR/RD

FUSED B(+)

6

A970 10RD

FUSED B(+)

7

A100 14RD/VT

FUSED B(+)

8

A111 14DG/RD

FUSED B(+)

9

A205 18RD/OR

FUSED B(+)

10

A921 16RD

FUSED B(+)

11

-

-

12

F984 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

13

A116 18YL/RD

FUSED B(+)

14

A951 16RD

FUSED B(+)

15

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

591

CONNECTOR PINOUTS

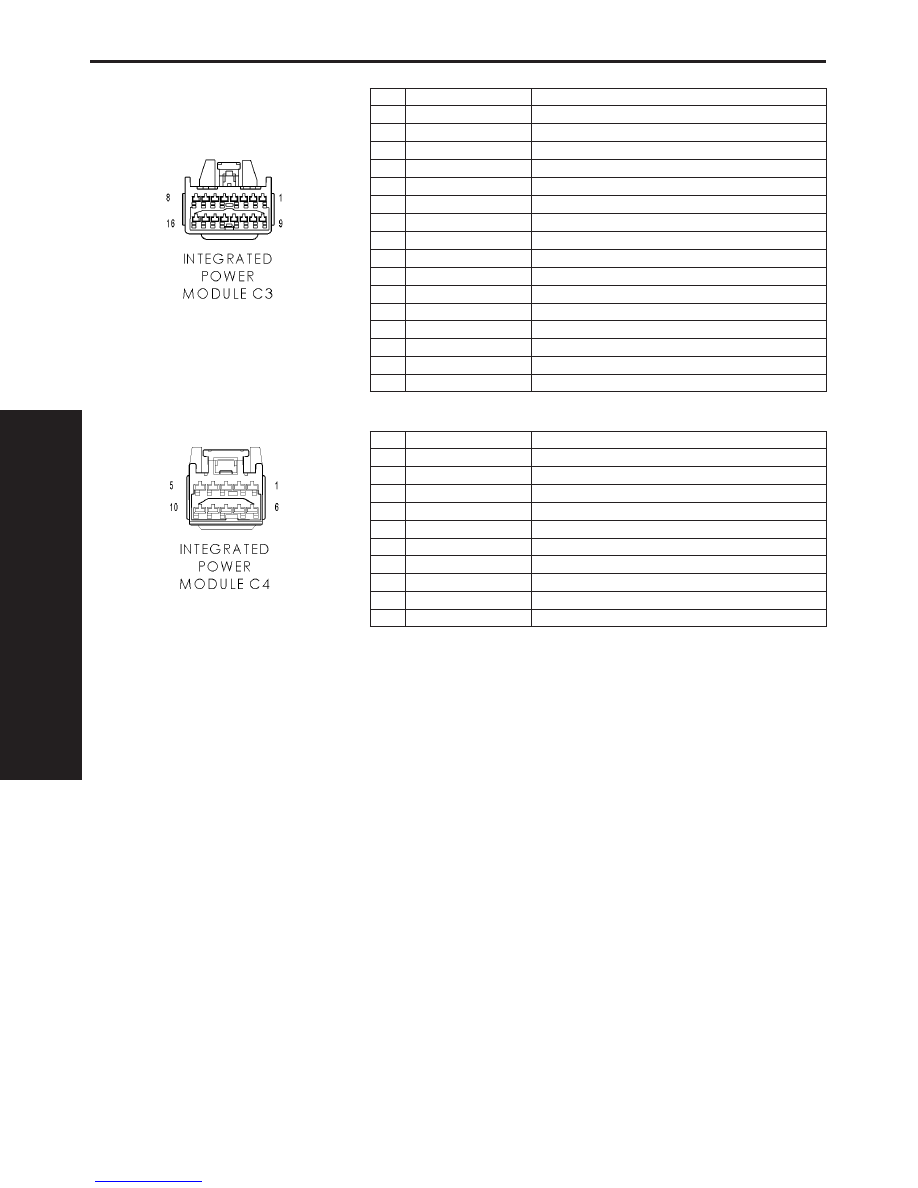

INTEGRATED POWER MODULE C3 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

W10 20BR

WASHER PUMP MOTOR CONTROL

2

L62 18WT/YL

RIGHT REAR TURN LAMP DRIVER

3

Z117 18BK/WT

GROUND

4

G31 20VT/LG (DIESEL)

AAT SIGNAL

5

Z118 18BK/YL

GROUND

6

L1 18WT/LG

BACKUP LAMP FEED

7

-

-

8

-

-

9

-

-

10

D25 20VT/PK

PCI BUS

11

-

-

12

L61 18WT/LG

LEFT FRONT TURN LAMP DRIVER

13

L53 18DG/WT

LEFT STOP LAMP FEED

14

L63 18WT/DG

LEFT REAR TURN LAMP DRIVER

15

L60 18WT/TN

RIGHT FRONT TURN LAMP DRIVER

16

G180 20VT/YL (DIESEL)

SENSOR GROUND

INTEGRATED POWER MODULE C4 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z116 18BK/VT

GROUND

2

L54 18WT/LG

RIGHT STOP LAMP FEED

3

W1 20BR/TN

WASHER FLUID SWITCH SENSE

4

-

-

5

-

-

6

F941 20PK/LG (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

W7 20BR/GY

WIPER PARK SWITCH SENSE

8

-

-

9

-

-

10

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

592

CONNECTOR PINOUTS
