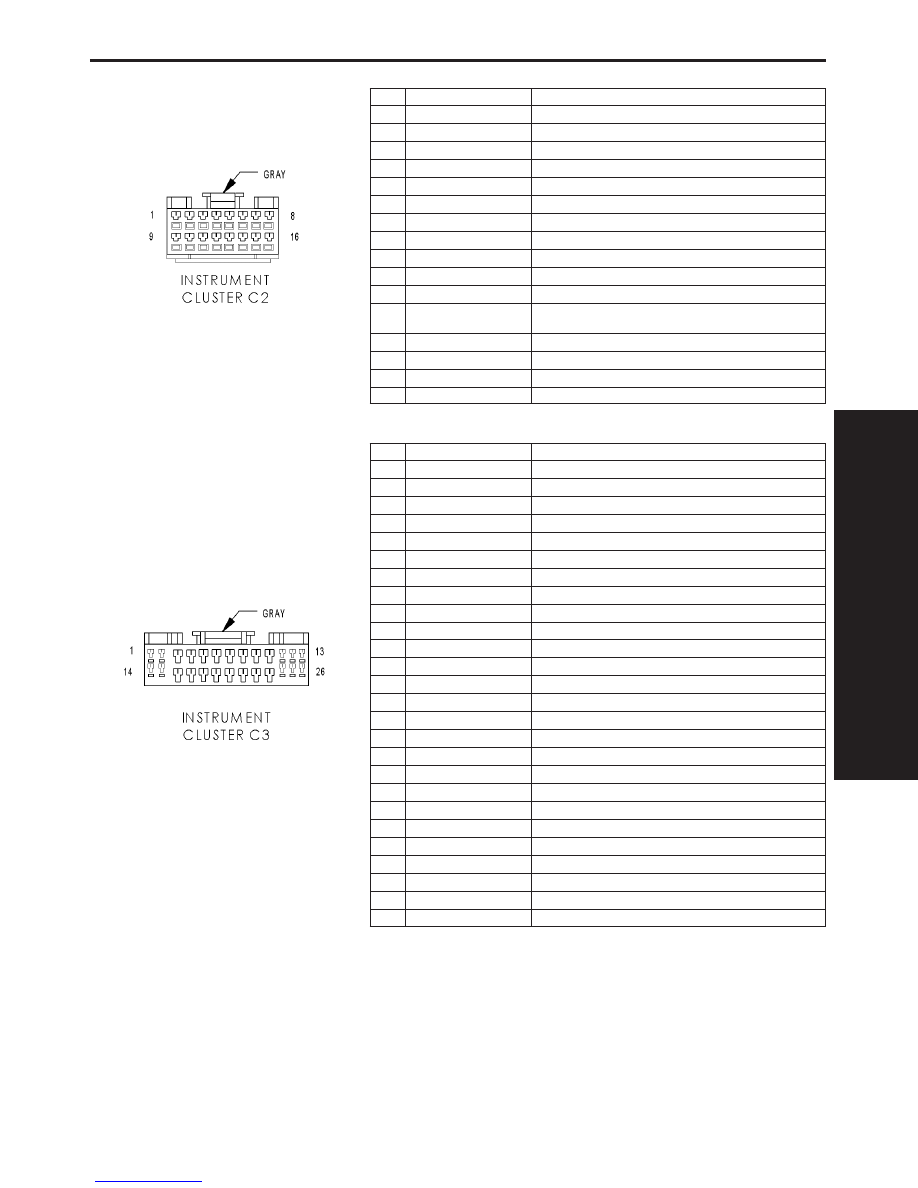

INSTRUMENT CLUSTER C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

WASH/BEAM SELECT SWITCH SIGNAL

2

G160 20VT/LG (SLT)

8

PASSENGER DOOR LOCK SWITCH MUX

3

G161 20VT/DG (SLT)

DRIVER DOOR LOCK SWITCH MUX

4

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

5

L116 20WT/LG

HEADLAMP SWITCH SIGNAL

6

-

-

7

G163 20VT/LB (SLT)

DRIVER CYLINDER LOCK SWITCH MUX

8

L12 20WT/OR

TURN LAMPS SWITCH SIGNAL

9

-

-

10

W52 20BR/YL

INTERMITTENT WIPER SWITCH SIGNAL

11

T117 20DG/YL

TRANS RANGE SENSOR ELECTRONIC CLUSTER 5 VOLT SUPPLY

12

X20 20GY/WT (SLT PRE-
MIUM RADIO)

RADIO CONTROL MUX

13

-

-

14

-

-

15

-

-

16

-

-

INSTRUMENT CLUSTER C3 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

3

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

4

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

5

-

-

6

-

-

7

K77 18BR/WT

TRANSFER CASE POSITION SENSOR INPUT

8

L900 20WT/YL

WIPER/TURN/BEAM SELECT SWITCH RETURN

9

L115 20WT/YL

HEADLAMP SWITCH RETURN

10

T917 20YL/TN

TRANS RANGE SENSOR ELECTRONIC CLUSTER MUX

11

-

-

12

-

-

13

Z18 20BK/LB

GROUND

14

X3 20DG/VT

HORN SWITCH SENSE

15

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

16

G15 20VT/TN

KEY IN IGNITION SWITCH SENSE

17

-

-

18

-

-

19

D25 20WT/VT

PCI BUS

20

G10 20VT/LG

SEAT BELT SWITCH SENSE

21

-

-

22

B25 20DG/WT

PARK BRAKE SWITCH SENSE

23

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

24

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

25

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

A114 18GY/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

585

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

586

CONNECTOR PINOUTS

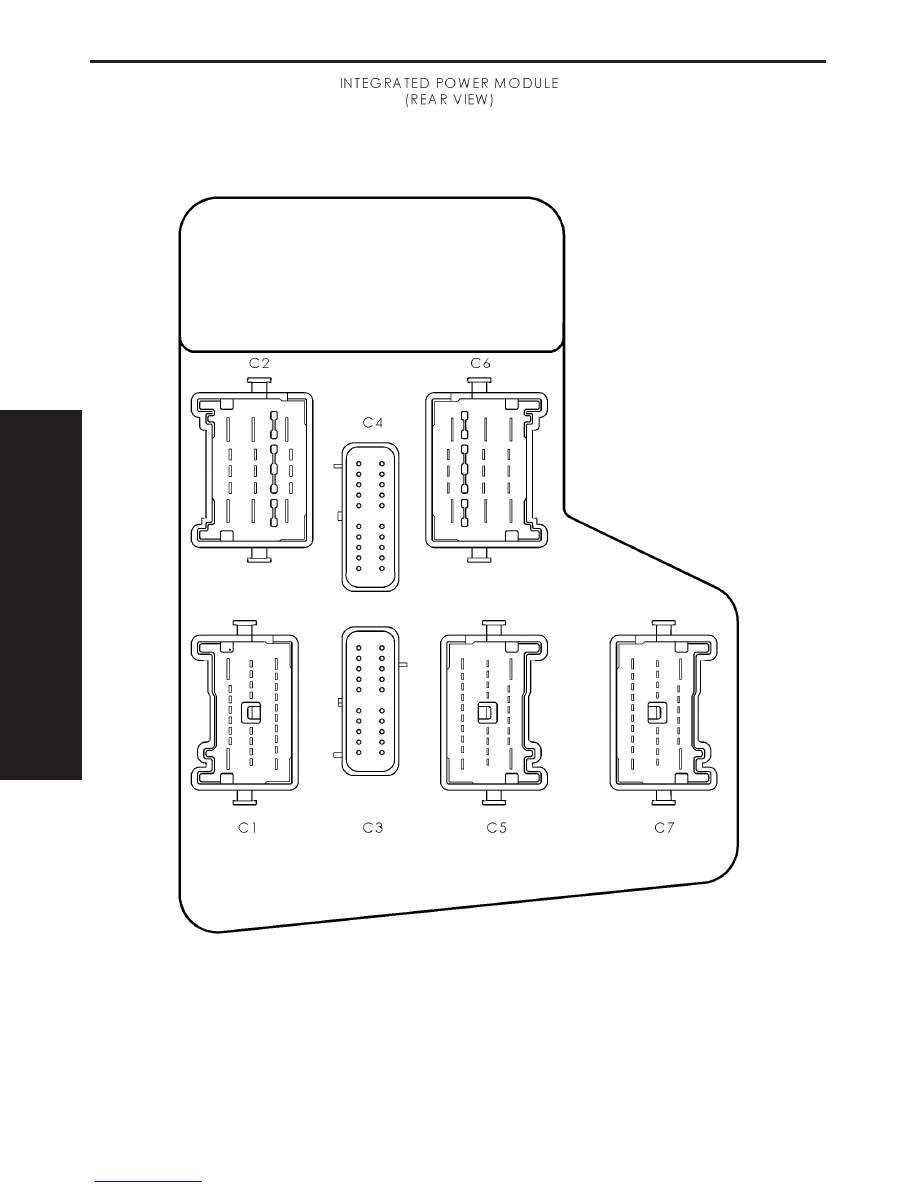

INTEGRATED POWER MODULE (FCM) - 49 WAY

CAV

CIRCUIT

FUNCTION

1

L44 18WT/TN

RIGHT LOW BEAM DRIVER

2

L33 18WT/LG

LEFT HIGH BEAM DRIVER

3

INTERNAL

FUSED B(+)

4

INTERNAL

FUSED B(+)

5

W10 20BR

WASHER PUMP MOTOR SENSE

6

INTERNAL

FUSED B(+)

7

INTERNAL

FUSED B(+)

8

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

9

L43 18WT/DB

LEFT LOW BEAM DRIVER

10

INTERNAL

FUSED B(+)

11

-

-

12

Z117 18BK/WT

GROUND

13

-

-

14

INTERNAL

TRAILER TOW LEFT TURN RELAY CONTROL

15

INTERNAL

PARK LAMP RELAY CONTROL

16

-

-

17

INTERNAL

WIPER ON/OFF RELAY CONTROL

18

INTERNAL

FOG LAMP RELAY CONTROL

19

L62 18WT/YL

RIGHT REAR TURN LAMP DRIVER

20

-

-

21

-

-

22

L1 18WT/LG

BACKUP LAMP FEED

23

-

-

24

-

-

25

-

-

26

-

-

27

Z116 18BK/VT

GROUND

28

W1 20BR/TN

WASHER FLUID SWITCH SENSE

29

G31 20VT/LG (DIESEL)

AAT SIGNAL

30

Z118 18BK/YL

GROUND

31

Z117 18BK/WT

GROUND

32

INTERNAL

HORN RELAY CONTROL

33

-

-

34

INTERNAL

TRAILER TOW RIGHT TURN RELAY CONTROL

35

INTERNAL

ADJUSTABLE PEDAL RELAY CONTROL

36

-

-

37

INTERNAL

WIPER SPEED RELAY CONTROL

38

D25 20VT/PK

PCI BUS

39

-

-

40

-

-

41

L54 18WT/LG

RIGHT STOP LAMP DRIVER

42

L61 18WT/LG

LEFT FRONT TURN LAMP DRIVER

43

L53 18DG/WT

LEFT STOP LAMP DRIVER

44

L63 18WT/DG

LEFT REAR TURN LAMP DRIVER

45

L60 18WT/TN

RIGHT FRONT TURN LAMP DRIVER

46

G180 20 VT/YL (DIESEL)

SENSOR GROUND

47

Z118 18BK/YL

GROUND

48

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

49

W7 20BR/GY

WIPER PARK SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

587

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

588

CONNECTOR PINOUTS
