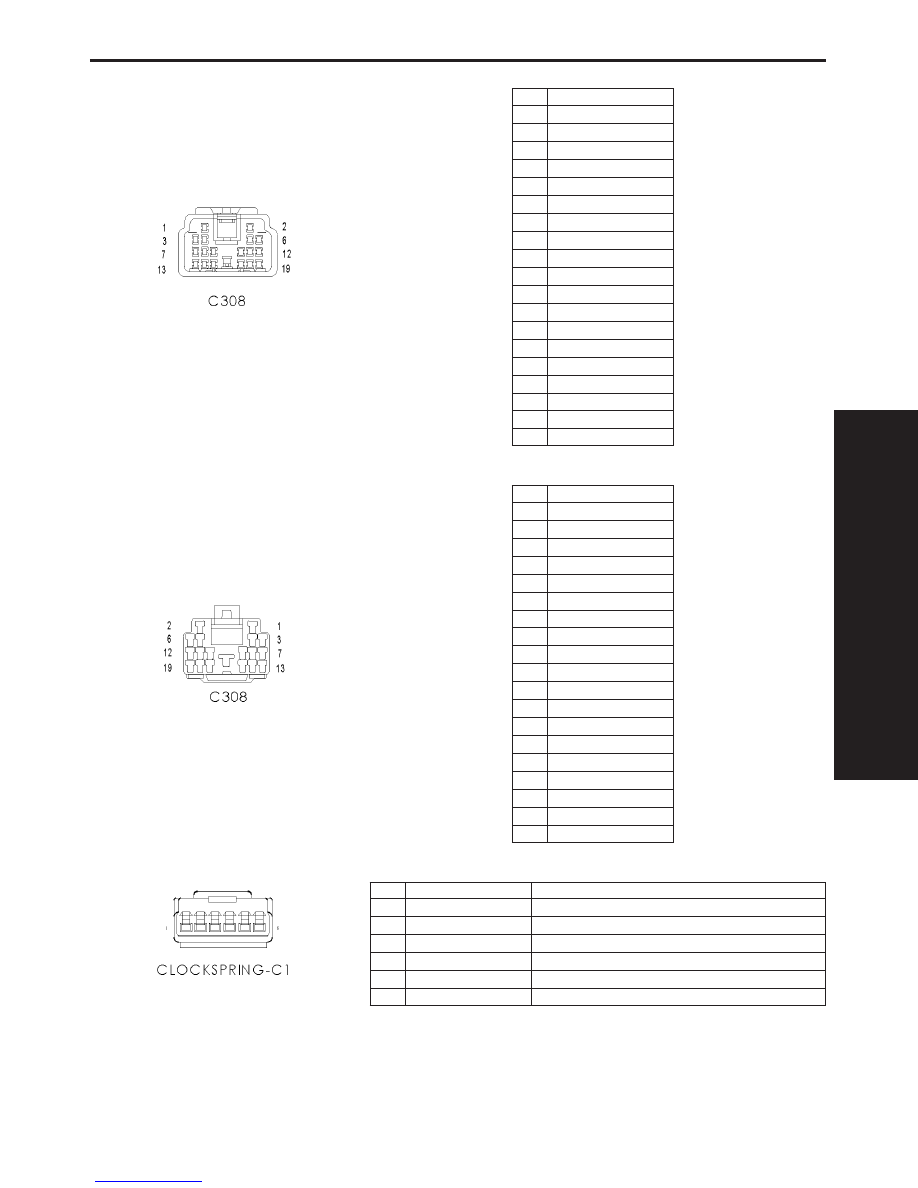

C308 - (BODY SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

G162 20VT/LB (SLT)

3

D25 20WT/VT

4

X154 18GY/YL

5

G160 20VT/LG (SLT)

6

G76 20TN/YL

7

F201 18PK/OR

8

P392 18LG/DB (SLT)

9

G778 18VT/LB (SLT)

10

F21 20PK/DG (SLT)

11

-

12

-

13

-

14

X206 18DG/LG

15

X296 18DG/GY

16

-

17

-

18

Z105 18BK

19

X156 18GY/LB

C308 - (I/P SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

-

3

-

4

X154 18GY/YL

5

G160 20VT/LG (SLT)

6

G76 20VT/YL

7

-

8

P392 18LG/DB (SLT)

9

G778 18VT/LB (SLT)

10

F21 20PK/DG

11

-

12

-

13

-

14

X206 18DG/LG

15

X296 18DG/GY

16

-

17

-

18

-

19

X156 18GY/LB

CLOCKSPRING C1 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z909 20BK (DSAB ETC)

GROUND

2

X20 20GY/WT (DSAB ETC)

RADIO CONTROL MUX

3

V38 20VT/OR

S/C SWITCH NO. 2 SIGNAL

4

V37 20VT

S/C SWITCH NO. 1 SIGNAL

5

V937 20VT/BR

S/C SWITCH RETURN

6

X3 20DG/VT

HORN SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

573

CONNECTOR PINOUTS

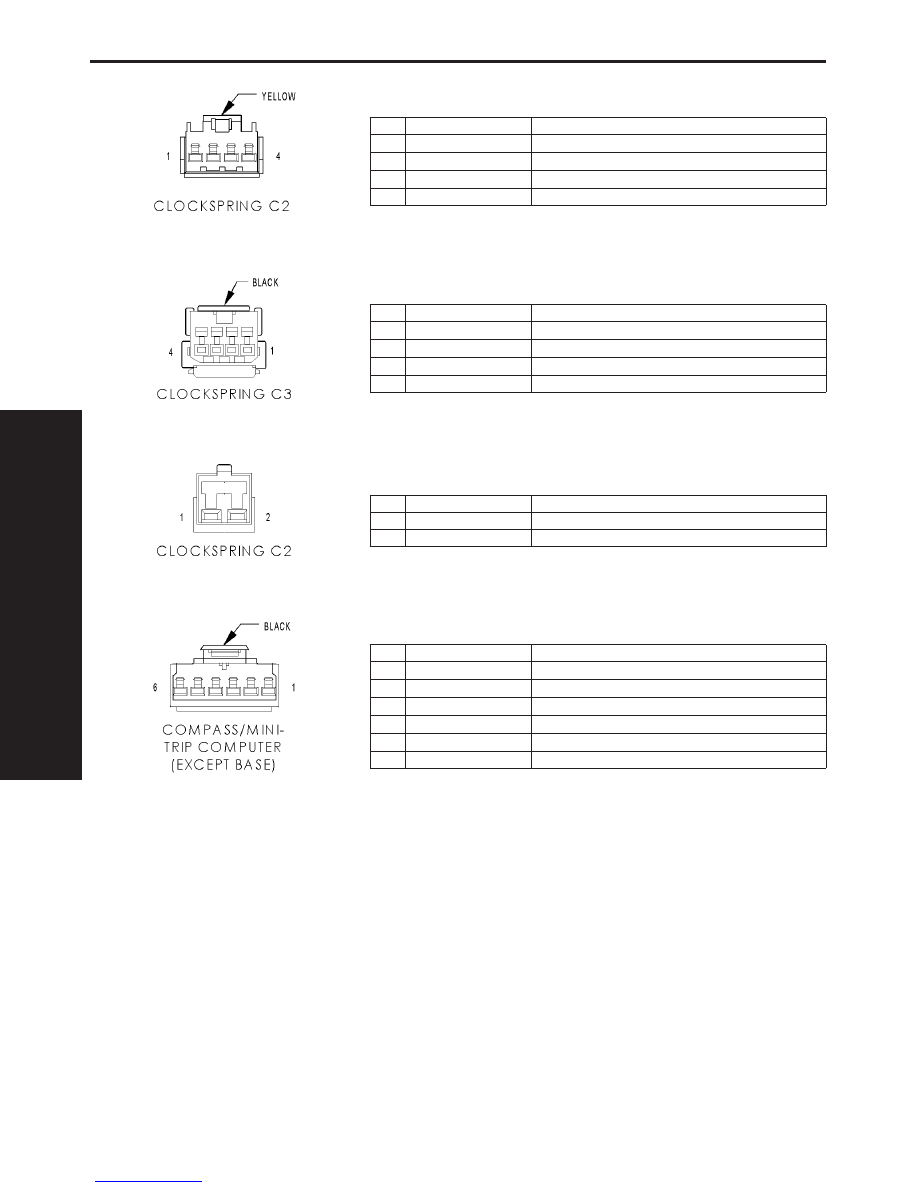

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

V937 20VT/BR

S/C SWITCH RETURN

3

V37 20VT

S/C SWITCH NO. 1 SIGNAL

4

V38 20VT/OR (DSAB ETC)

S/C SWITCH NO. 2 SIGNAL

CLOCKSPRING C4 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z909 22BK

GROUND

2

X20 22GY/WT

RADIO CONTROL MUX

COMPASS/MINI-TRIP COMPUTER (EXCEPT BASE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

Z13 20BK/WT

GROUND

4

A919 20RD

FUSED B(+)

5

D25 20WT/VT

PCI BUS

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

574

CONNECTOR PINOUTS

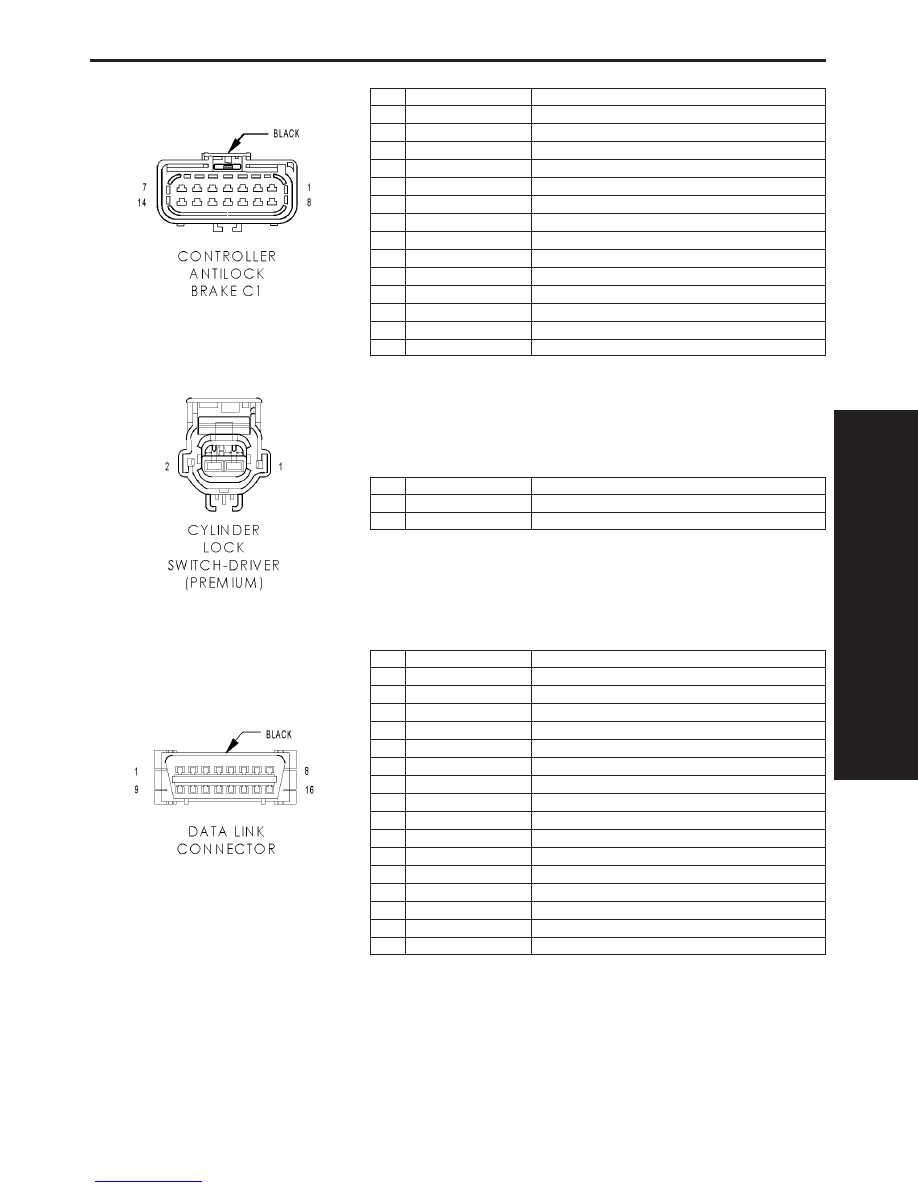

CONTROLLER ANITLOCK BRAKE C1 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20DG/GY

REAR WHEEL SPEED SENSOR (+)

2

B222 20DG/WT (ETC)

VEHICLE SPEED SIGNAL NO. 2

3

D25 20WT/VT

PCI BUS

4

F500 20DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

B9 20DG/LG (ETC)

LEFT FRONT WHEEL SPEED SENSOR (+)

6

Z107 12BK/DG

GROUND

7

A111 14DG/RD

FUSED B(+)

8

B3 20DG/YL

REAR WHEEL SPEED SENSOR (-)

9

B29 20DG/WT

BRAKE SWITCH SIGNAL

10

B8 20DG/TN (ETC)

LEFT FRONT WHEEL SPEED SENSOR (-)

11

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

12

B22 20DG/YL

VEHICLE SPEED SIGNAL NO. 1

13

Z127 12BK/DG (ABS)

GROUND

14

A111 14DG/RD (ABS)

FUSED B(+)

CYLINDER LOCK SWITCH-DRIVER (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G163 20VT/LB

DRIVER CYLINDER LOCK SWITCH MUX

2

Z463 20BK/LB

GROUND

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 18WT/BR

SCI TRANSMIT (PCM)

8

-

-

9

D16 18WT/OR

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 18WT/DG

SCI TRANSMIT (TCM)

16

A114 18GY/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

575

CONNECTOR PINOUTS

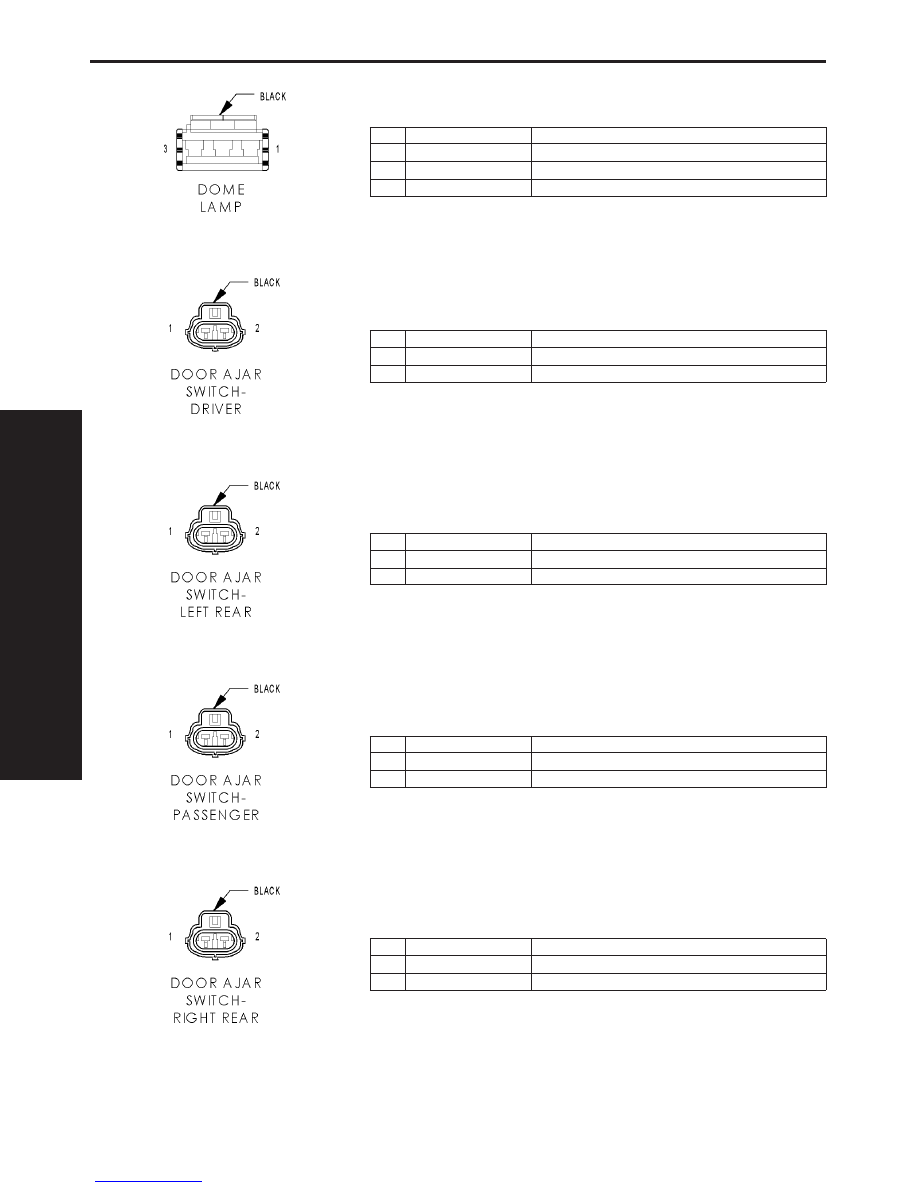

DOME LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M20 20YL/LB

COURTESY LAMPS DRIVER

3

Z964 20BK

GROUND

DOOR AJAR SWITCH-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

DOOR AJAR SWITCH-LEFT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z79 20LG/BK

GROUND

DOOR AJAR SWITCH-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

DOOR AJAR SWITCH-RIGHT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/GY

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z72 20LG/BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

576

CONNECTOR PINOUTS
