(c) Verify throttle body duct is fully seated to

intake manifold and tighten clamp to 5 N·m (40 in.
lbs.) torque.

(d) Connect the Throttle Position Sensor (TPS)

and Idle Air Control (IAC) connectors.

(e) Connect proportional purge solenoid (PPS)

and crankcase vent hose from throttle body.
(22) Connect the battery cables.

(23) Road test vehicle and inspect for leaks.

SPECIFICATIONS

Bolts that have thread sealer or torque lock

patches should not be reused. Always install new
bolts in these applications.

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Back-up Lamp Switch

24

18

—

Crossover Cable Adj. Screw

8

—

70

Drain Plug

14

—

120

Differential Ring Gear Bolts

81

60

—

Dust Shield to Transaxle

12

—

105

End Plate Cover Bolts

29

21

—

Front Engine Mount to Trans

108

80

—

Front Mount Through Bolt

61

45

—

Front Mount to Engine Bolt

54

40

—

Lateral Bending Strut to Engine

54

40

—

Lateral Bending Strut to Trans.

54

40

—

Left Mount Through Bolt

108

80

—

Left Mount to Transaxle

54

40

—

Output Bearing Race Ret. Strap

11

—

96

Reverse Fork Bracket

11

—

96

Reverse Idler Shaft Bolt

29

19

—

Shift Cable Bracket to Transaxle

28

—

250

Transaxle Case Bolts

29

21

—

Transaxle to Engine Bolt

95

70

—

Vehicle Speed Sensor

7

—

60

Vertical Bending Strut to Engine

108

80

—

Vertical Bending Strut to Trans.

108

80

—

NV T350 (A-578) MANUAL TRANSAXLE FLUID FILL

TRANSAXLE

METRIC MEASURE

U.S. MEASURE

NV T350

2.4-2.7 Liters

2.5-2.8 Quarts

21 - 20

T350 MANUAL TRANSAXLE

PL/SRT-4

T350 MANUAL TRANSAXLE (Continued)

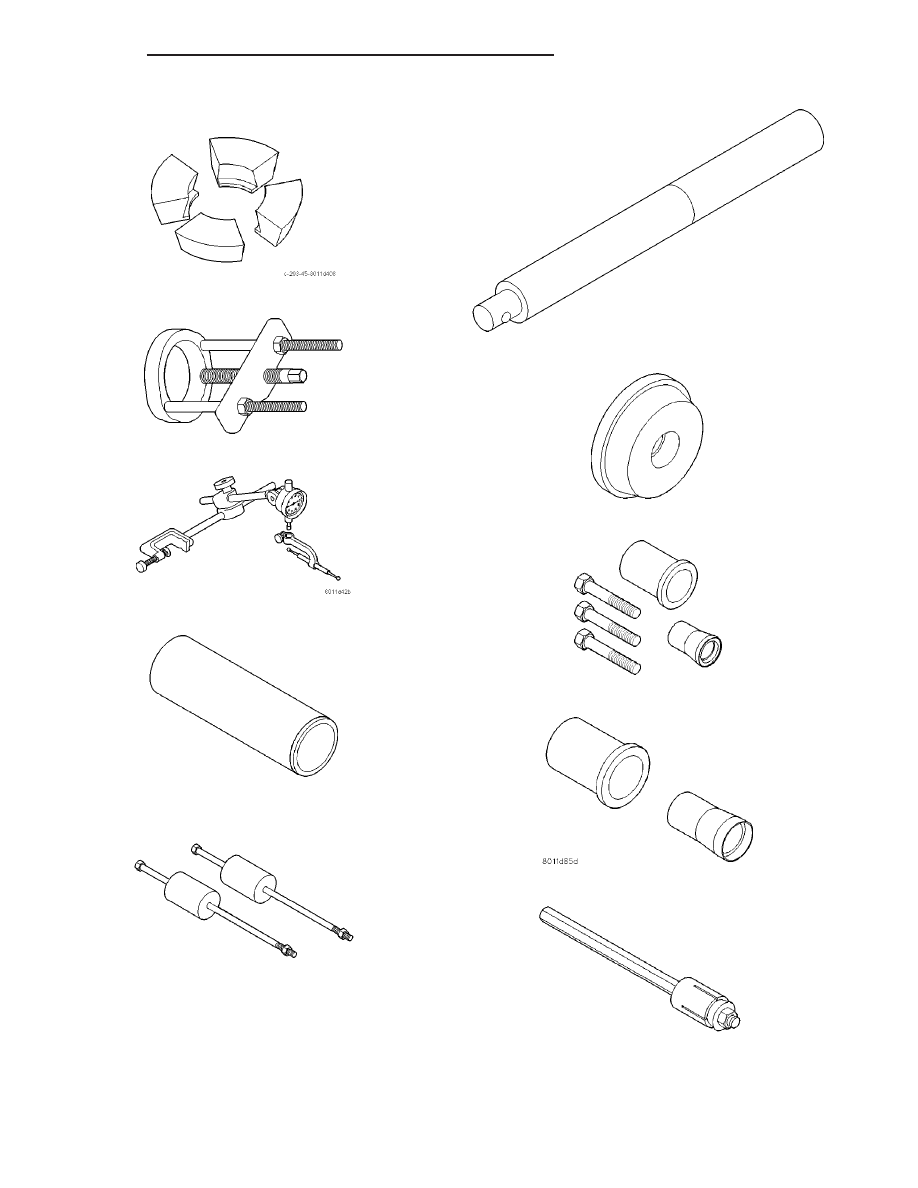

SPECIAL TOOLS

Adapter Blocks C-293-45

Puller Press C-293–PA

Dial Indicator C-3339

Sleeve C-3717

Slide Hammer C-3752

Universal Handle C-4171

Bearing Installer C-4628

Seal Remover C-4680

Seal Installer C-4992

Torque Tool C-4995

PL/SRT-4

T350 MANUAL TRANSAXLE

21 - 21

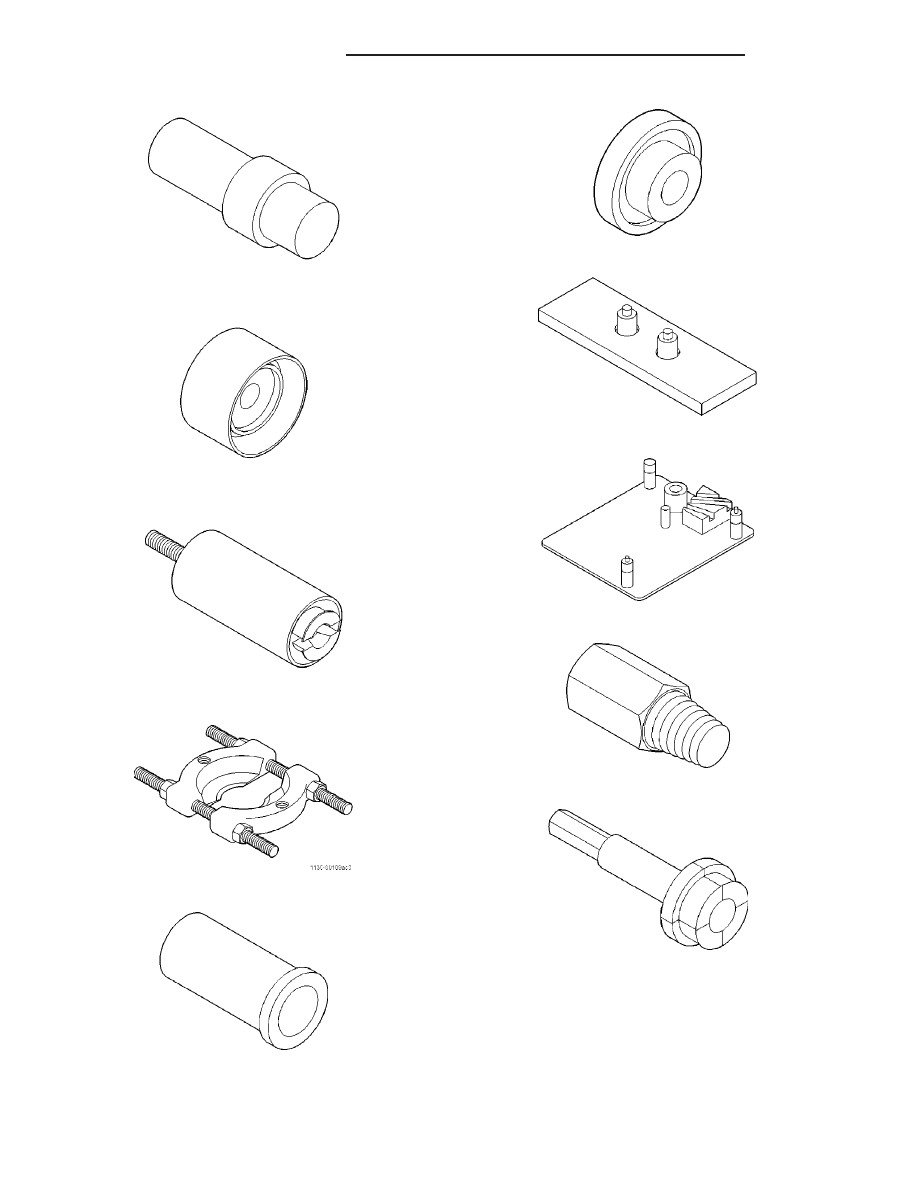

T350 MANUAL TRANSAXLE (Continued)

Adapter C-4996

Installer L-4410

Special Jaw Set L-4518

Bearing Splitter 1130

Driver 6342

Seal Installer 6709

Bearing Remover 6768

Bench Fixture 6785

Remover 6786

Remover 6787

21 - 22

T350 MANUAL TRANSAXLE

PL/SRT-4

T350 MANUAL TRANSAXLE (Continued)

AXLE SEAL

REMOVAL

(1) Remove axle shaft. (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - REMOVAL)

(2) Insert a flat–blade pry tool at outer edge of

axle shaft seal (Fig. 60).

(3) Tap on the pry tool with a small hammer and

remove axle shaft seal.

INSTALLATION

(1) Clean axle shaft seal bore of any excess seal-

ant.

(2) Align axle shaft seal with axle shaft seal bore.
(3) Install axle seal on Tool #6709 and C-4171 and

insert into axle shaft seal bore.

(4) Tap seal into position until seated against

transaxle case.

(5) Install axle shaft. (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - INSTALLA-
TION)

(6) Check transaxle fluid level and adjust as nec-

essary.

BACK-UP LAMP SWITCH

REMOVAL

(1) Lift vehicle on hoist.
(2) From bottom side of vehicle, disconnect back-up

lamp switch connector (Fig. 61).

(3) Unscrew switch from transaxle.

INSTALLATION

(1) Install back-up lamp switch. Teflon tape or

equivalent must be used on switch threads. Tighten
switch to 24 N·m (18 ft. lbs.) torque.

CAUTION: Do not overtighten switch.

(2) Connect back-up lamp switch connector (Fig.

61).

(3) Lower vehicle.
(4) Verify back-up lamp operation.

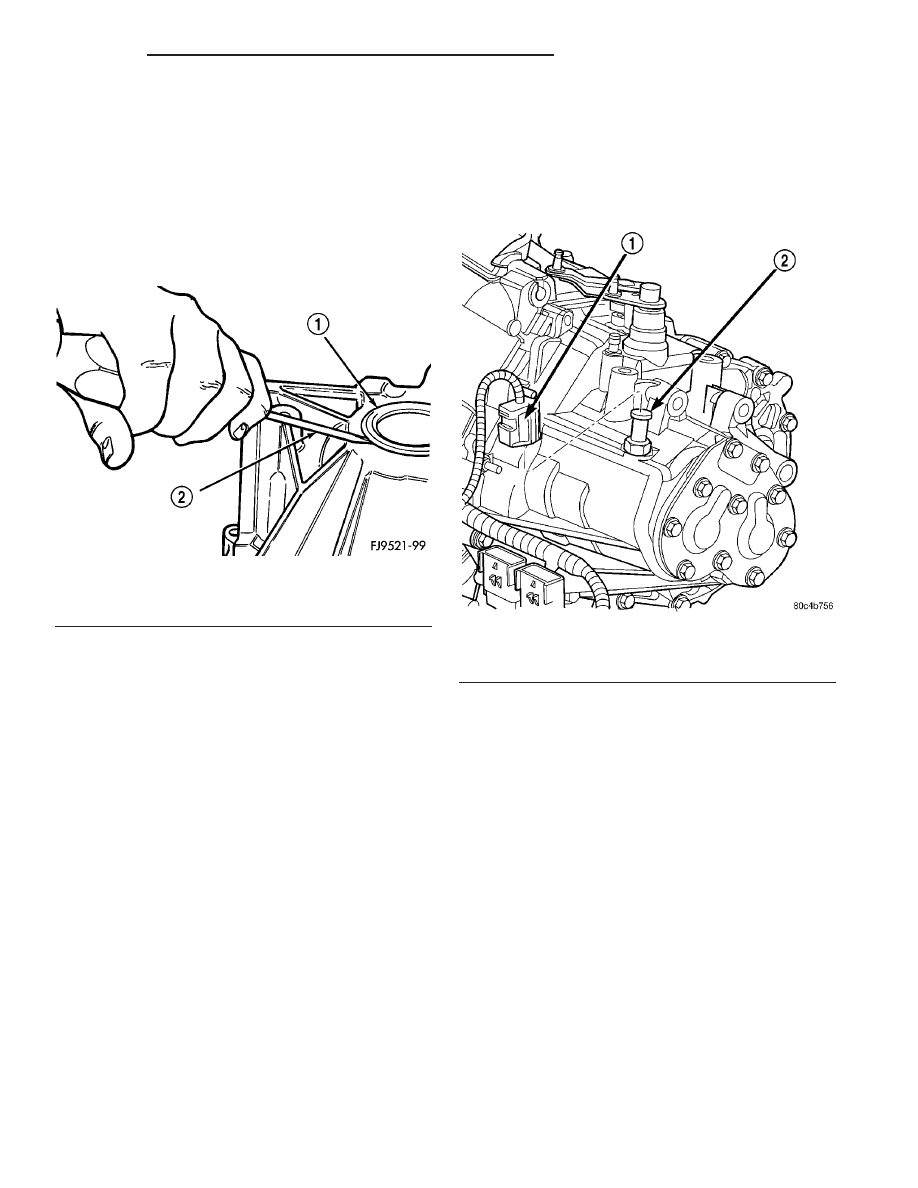

Fig. 60 Axle Shaft Seal Removal

1 - AXLE SEAL
2 - PRY TOOL

Fig. 61 BACK-UP LAMP SWITCH

1 - CONNECTOR
2 - BACK UP LAMP SWITCH
