Dodge Durango (HB). Manual - part 724





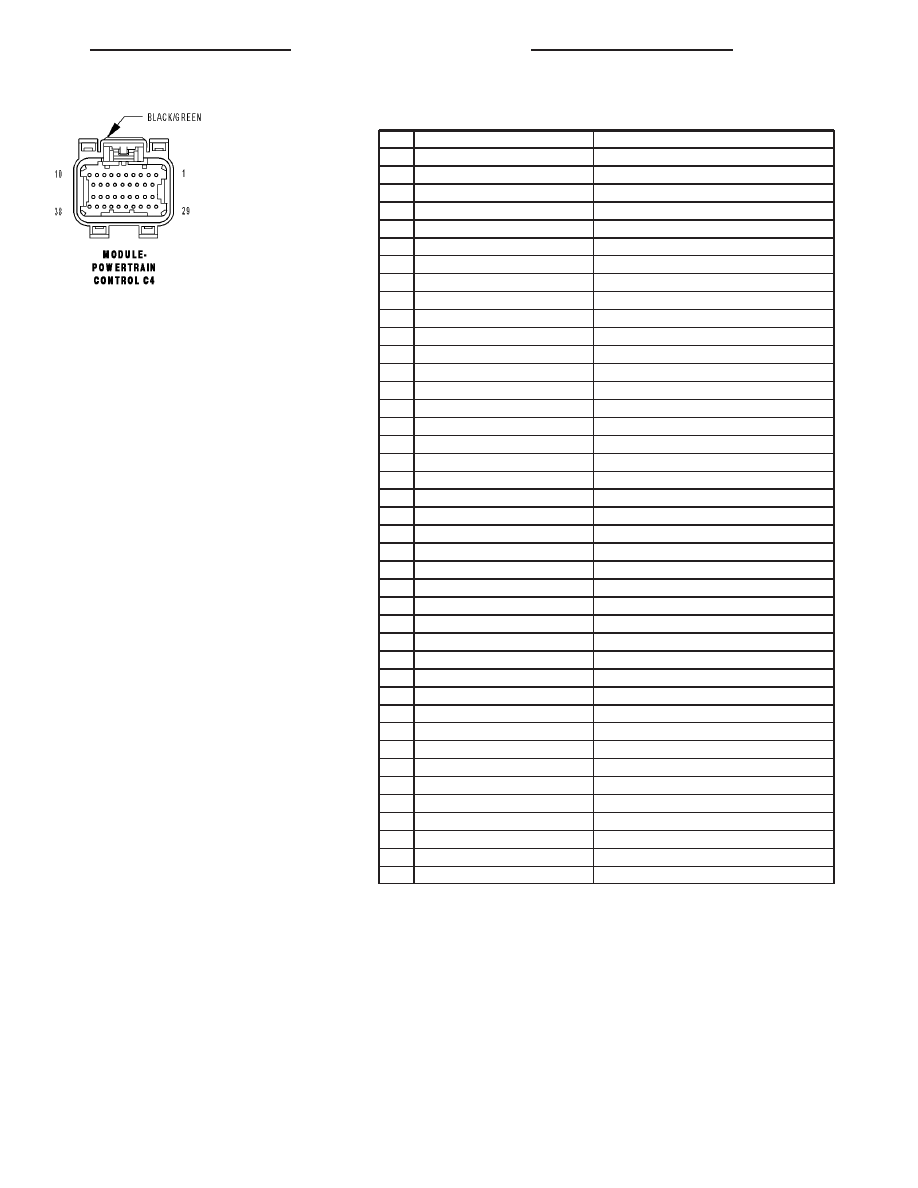

MODULE-POWERTRAIN CONTROL C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18VT/WT

OD SOLENOID CONTROL

2

T59 18YL/LB (3.7L)

UD SOLENOID CONTROL

2

T259 18VT/RD (4.7L/5.7L)

4C SOLENOID CONTROL

3

-

-

4

T118 20VT/BR (4.7L/5.7L)

MS SOLENOID CONTROL

5

-

-

6

T19 18YL/DB (3.7L)

2-4 SOLENOID CONTROL

6

T219 18VT/DB (4.7L/5.7L)

2C SOLENOID CONTROL

7

-

-

8

T59 18YL/LB (4.7L/5.7L)

UD SOLENOID CONTROL

9

-

-

10

T20 18VT/DG

L/R SOLENOID CONTROL

11

T140 20DG

PRESSURE CONTROL SOLENOID CONTROL

12

Z908 16BK

GROUND

13

Z977 16BK

GROUND

14

Z904 16BK

GROUND

15

T1 20BR/DB

TRS T1 SENSE

16

T3 20DG/DB

TRS T3 SENSE

17

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T15 20VT/YL

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

T48 20BR/YL (4.7L/5.7L)

4C PRESSURE SWITCH SENSE

21

T29 20YL/WT (4.7L/5.7L)

UD PRESSURE SWITCH SENSE

22

T9 20BR/VT

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

T4 20BR/PK (4.7L/5.7L)

2-4 PRESSURE SWITCH SENSE

27

-

-

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20VT/GY

L/R PRESSURE SWITCH SENSE

30

T47 20YL/DG (3.7L)

2-4 PRESSURE SWITCH SENSE

30

T147 20DG/YL (4.7L/5.7L)

2C PRESSURE SWITCH SENSE

31

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 20DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 20VT/OR

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SPEED SENSOR GROUND

35

T54 20BR/RD

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

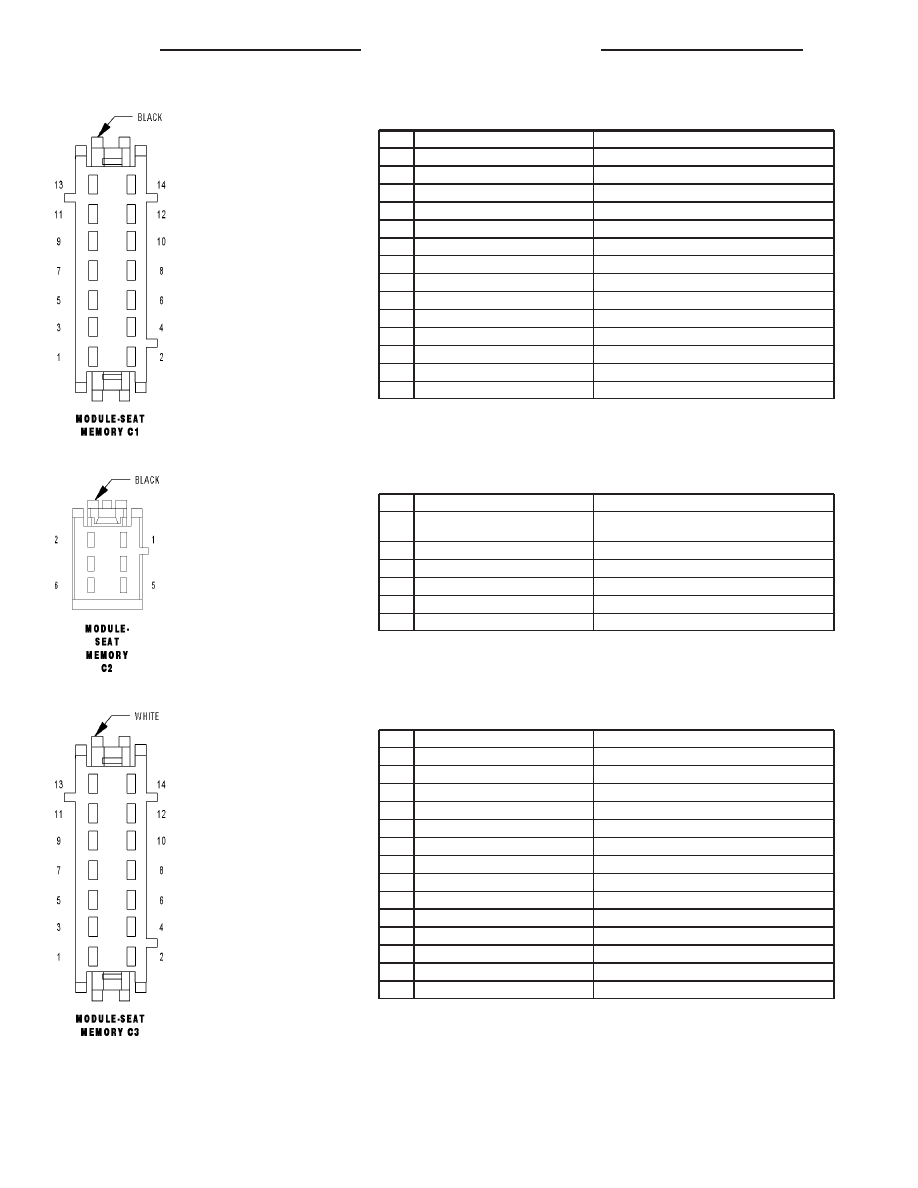

MODULE-SEAT MEMORY C1 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

P205 18LG/DB

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 18LG/TN

ADJUSTABLE PEDALS MOTOR REARWARD

3

-

-

4

-

-

5

D54 20WT

CAN B BUS (-)

6

-

-

7

D55 20WT/OR

CAN B BUS (+)

8

A940 12RD/GY

FUSED B(+)

9

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR SUPPLY

10

Z930 12BK/LB

GROUND

11

-

-

12

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

13

-

-

14

G12 20VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

MODULE-SEAT MEMORY C2 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

2

P141 14LG/BR

DRIVER SEAT RECLINER UP DRIVER

3

-

-

4

P143 14LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

5

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

6

-

-

MODULE-SEAT MEMORY C3 - WHITE 14 WAY

CAV

CIRCUIT

FUNCTION

1

G404 20VT/YL

DRIVER SEAT FRONT VERTICAL POSITION SENSE

2

G402 20VT/DB

DRIVER SEAT REAR VERTICAL POSITION SENSE

3

G401 20VT/LG

DRIVER SEAT HORIZONTAL POSITION SENSE

4

G494 20YL/VT

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

5

G492 20LB/VT

DRIVER SEAT REAR VERTICAL SENSOR GROUND

6

G491 20VT/GY

DRIVER SEAT HORIZONTAL SENSOR GROUND

7

-

-

8

P115 14LG

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

10

P113 14LG/WT

DRIVER SEAT REAR VERTICAL DOWN DRIVER

11

-

-

12

P111 14LG/YL

DRIVER SEAT REAR VERTICAL UP DRIVER

13

P121 14LG/DB

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

14

P119 14LG/DG

DRIVER SEAT FRONT VERTICAL UP DRIVER

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

HB

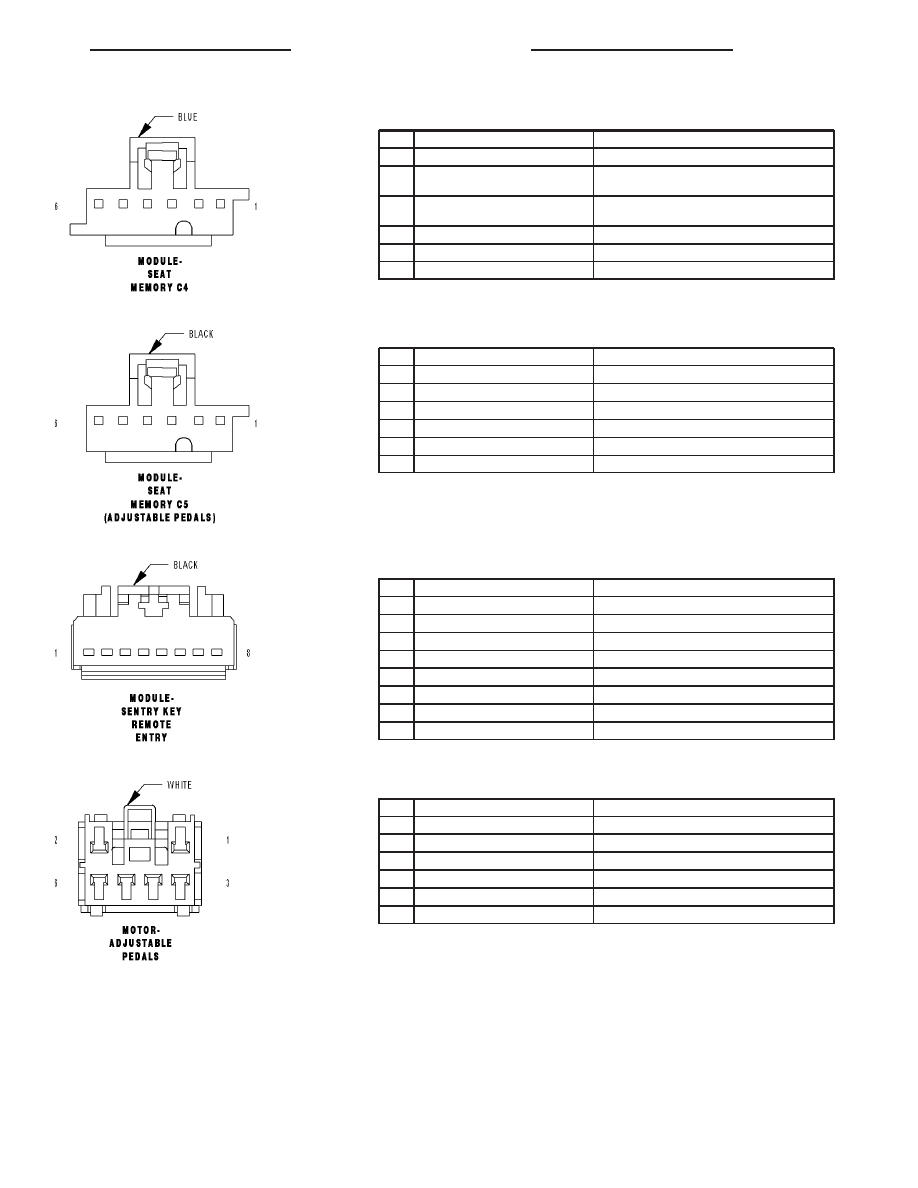

MODULE-SEAT MEMORY C4 - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P28 20DB/WT

DRIVER SEAT SWITCH MUX RETURN

2

P311 20VT

DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH
MUX

3

P309 20BR

DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH
MUX

4

-

-

5

-

-

6

P29 20LG/WT

DRIVER SEAT SWITCH MUX SUPPLY

MODULE-SEAT MEMORY C5 (ADJUSTABLE PEDALS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Q100 20OR/WT

ADJUSTABLE PEDALS SWITCH REARWARD

5

Q900 18OR/BK

ADJUSTABLE PEDALS MOTOR FORWARD

6

-

-

MODULE-SENTRY KEY REMOTE ENTRY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

Z109 20BK/GY

GROUND

5

A926 18RD

FUSED B(+)

6

D55 20WT/OR

CAN B BUS (+)

7

D54 20WT

CAN B BUS (-)

8

-

-

MOTOR-ADJUSTABLE PEDALS - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P206 18LG/TN

ADJUSTABLE PEDALS MOTOR REARWARD

2

P205 18LG/DB

ADJUSTABLE PEDALS MOTOR FORWARD

3

-

-

4

-

-

5

-

-

6

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

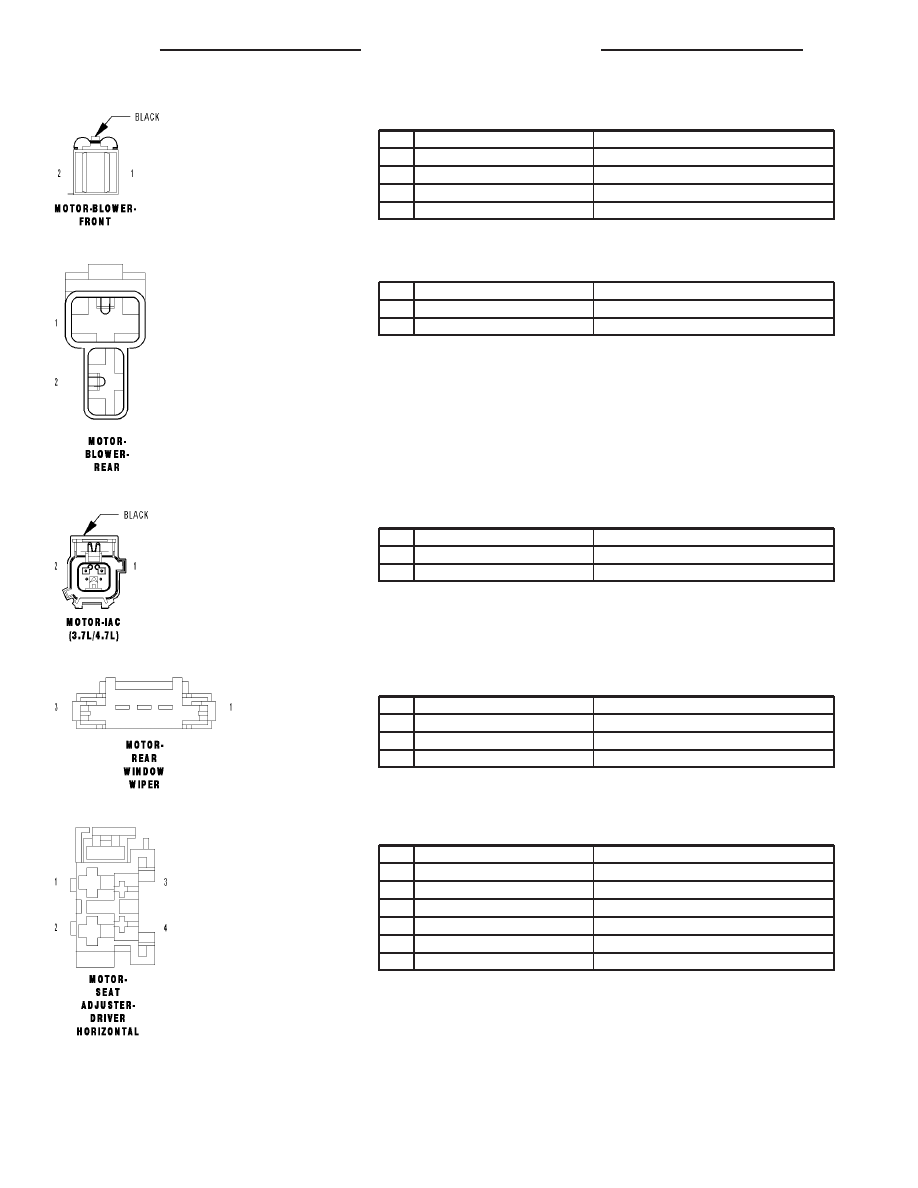

MOTOR-BLOWER-FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C806 12DB/BR (ATC)

GROUND

1

C75 10DB/GY (MTC)

FRONT BLOWER HIGH SPEED

2

C805 12DB/WT (ATC)

BLOWER MOTOR SUPPLY

2

C7 10DB (MTC)

FRONT BLOWER MOTOR RELAY OUTPUT

MOTOR-BLOWER-REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C51 14LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

2

C153 14DB/BR

REAR BLOWER HIGH SPEED

MOTOR-IAC (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/VT

IAC SIGNAL

2

K61 20VT/GY

IAC CONTROL

MOTOR-REAR WINDOW WIPER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

W13 16LG/BR

REAR WIPER MOTOR CONTROL

2

W17 18BR/LG

REAR WIPER PARK SWITCH SENSE

3

Z945 18BK

GROUND

MOTOR-SEAT ADJUSTER-DRIVER HORIZONTAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P15 14LG/WT (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

1

P115 14LG (MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P17 14LG/DG (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P117 14LG/LB (MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

3

G491 20VT/GY (MEMORY)

DRIVER SEAT HORIZONTAL SENSOR GROUND

4

G401 20VT/LG (MEMORY)

DRIVER SEAT HORIZONTAL POSITION SENSE

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

HB
