Dodge Durango (HB). Manual - part 722





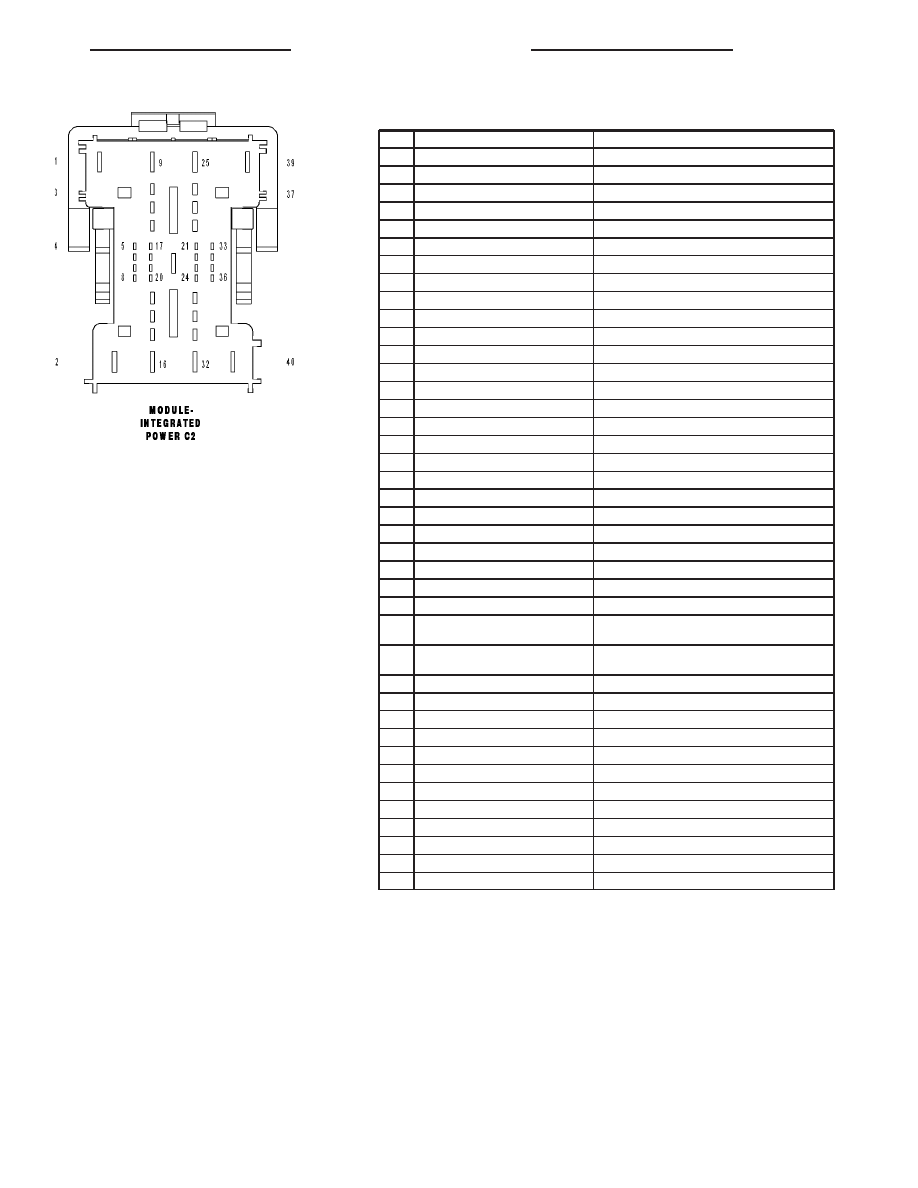

MODULE-INTEGRATED POWER C2 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L1 18WT/LG

BACK-UP LAMP FEED

3

-

-

4

-

-

5

-

-

6

-

-

7

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

L1 18WT/LG

BACK-UP LAMP FEED

9

Z118 18BK/YL

GROUND

10

A85 18RD/LB

ADJUSTABLE PEDALS RELAY OUTPUT

11

A955 16RD

ASD RELAY OUTPUT

12

-

-

13

T102 14YL

SHIFT MOTOR (-)

14

T101 14DG

SHIFT MOTOR (+)

15

L63 18WT/DG

LEFT TURN SIGNAL

16

-

-

17

-

-

18

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

19

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

20

-

-

21

-

-

22

-

-

23

-

-

24

P305 20LG/LB

ACCESSORY DELAY RELAY CONTROL

25

A5 14RD/VT

FUSED B(+)

26

Z902 14BK

GROUND

27

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

28

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

29

Z903 14BK

GROUND

30

Z901 18BK

GROUND

31

L673 18YL

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

32

Z921 14BK

GROUND

33

-

-

34

X2 18DG/OR

HORN RELAY OUTPUT

35

X2 18DG/OR

HORN RELAY OUTPUT

36

W13 18LG/BR

REAR WIPER MOTOR CONTROL

37

-

-

38

-

-

39

-

-

40

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

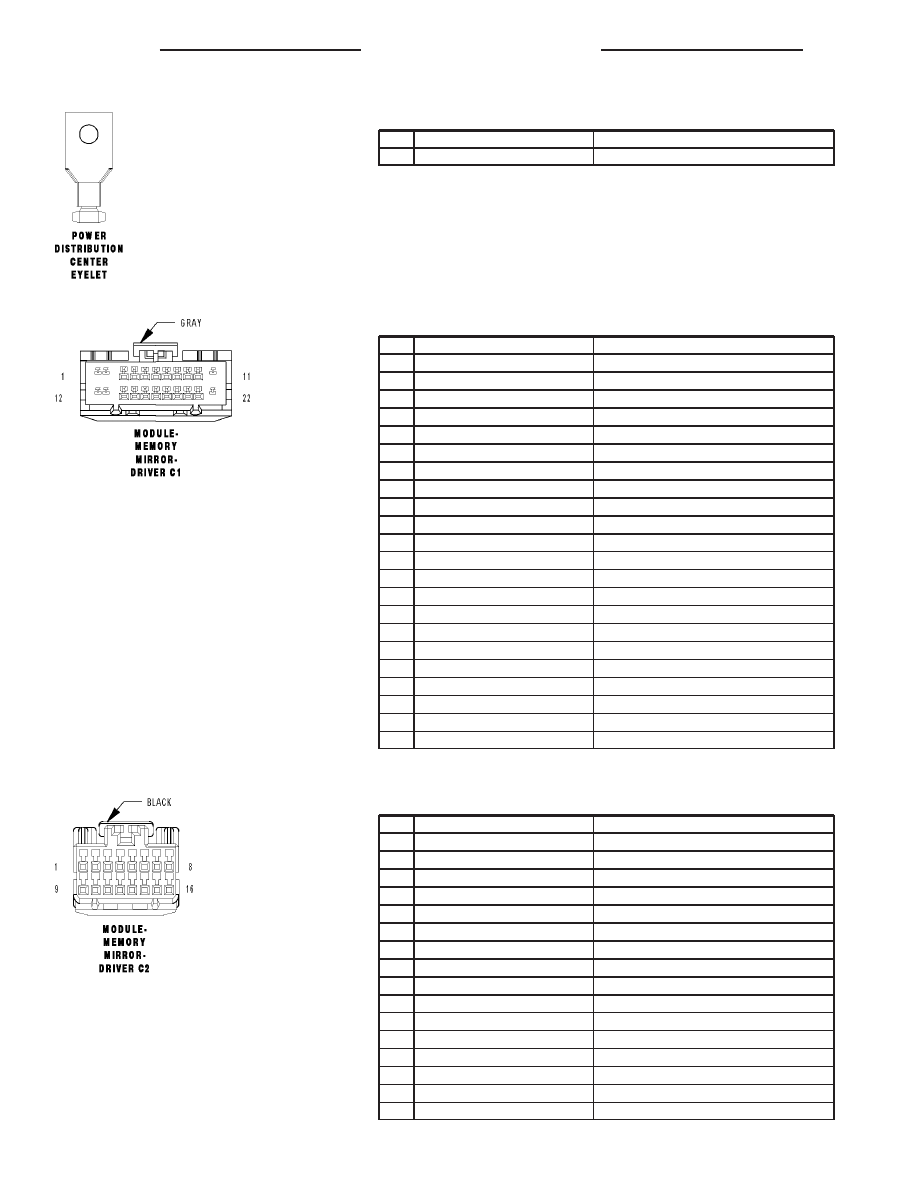

MODULE-INTEGRATED POWER EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 08RD

B(+)

MODULE-MEMORY MIRROR-DRIVER C1 - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A215 20RD/LG

FUSED B(+)

2

C110 20DB/LB

DRIVER MIRROR HEATER DRIVER

3

P73 20VT/RD

DRIVER MIRROR COMMON DRIVER

4

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

5

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

6

P65 20TN/VT

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

7

P67 20TN/OR

DRIVER MIRROR VERTICAL POSITION SIGNAL

8

P669 20OR/LG

DRIVER MIRROR SENSOR SUPPLY

9

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

10

Z940 20BK/LB

GROUND

11

-

-

12

Z940 20BK/LB

GROUND

13

C910 20DB/GY

DRIVER MIRROR HEATER GROUND

14

-

-

15

-

-

16

-

-

17

P69 20GY/DG

DRIVER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

21

G775 20OR/VT

DRIVER DOOR LOCK SWITCH RETURN

22

-

-

MODULE-MEMORY MIRROR-DRIVER C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

P550 20DB/WT

MIRROR SWITCH SUPPLY

2

-

-

3

-

-

4

P703 20DB/LG

MIRROR HORIZONTAL LEFT SWITCH SENSE

5

-

-

6

P710 20LG

MIRROR COMMON SWITCH SENSE

7

P705 20LG/OR

MIRROR VERTICAL DOWN SWITCH SENSE

8

-

-

9

P950 20DB/RD

MIRROR SWITCH RETURN

10

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

11

-

-

12

-

-

13

P339 20LG/DB

MEMORY SELECT SWITCH MUX

14

-

-

15

P704 20LG/TN

MIRROR HORIZONTAL RIGHT SWITCH SENSE

16

P706 20LG/GY

MIRROR VERTICAL UP SWITCH SENSE

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

HB

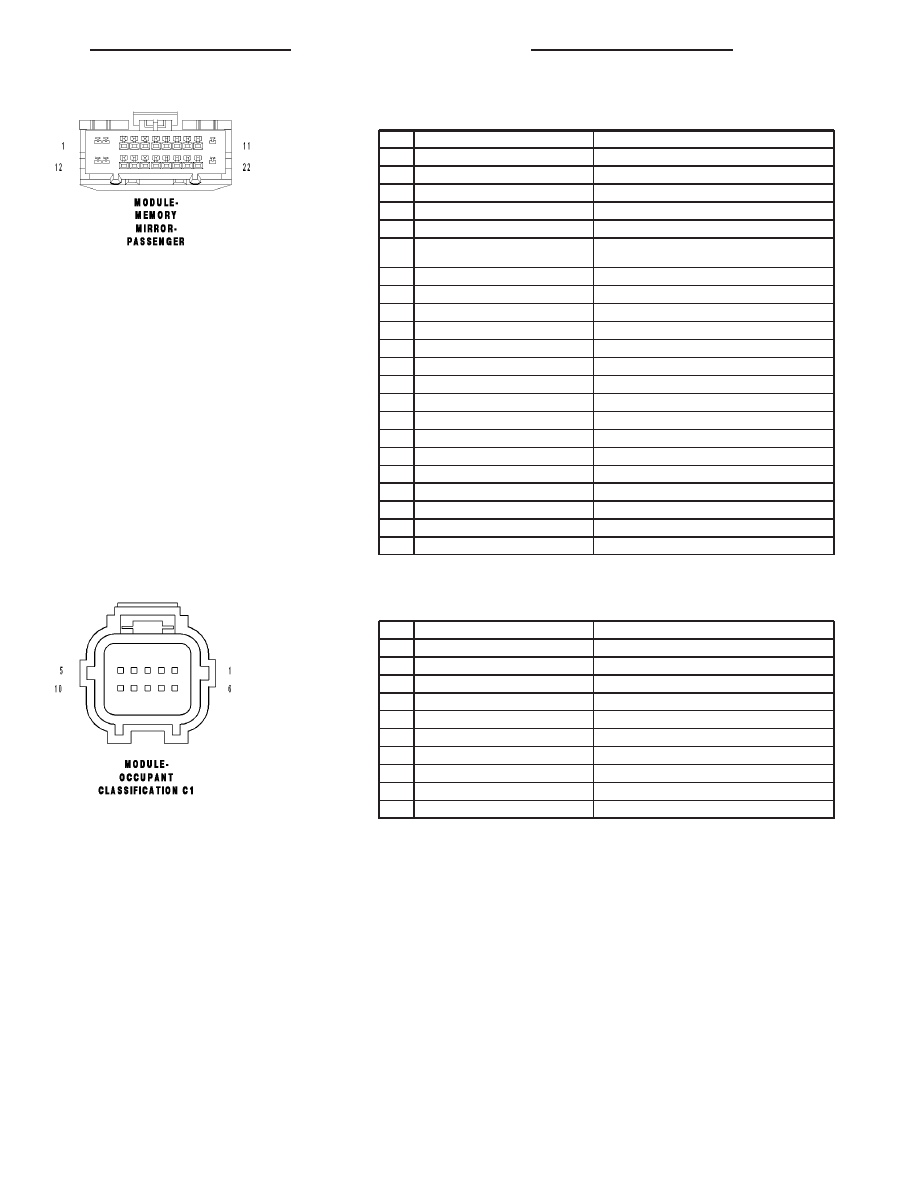

MODULE-MEMORY MIRROR-PASSENGER - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A215 20RD/LG

FUSED B(+)

2

C17 20LB/WT

PASSENGER MIRROR HEATER DRIVER

3

P70 20LG/DB

PASSENGER MIRROR COMMON DRIVER

4

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

5

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

6

P68 20DG/RD

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

7

P64 20TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

8

P666 20LG/OR

PASSENGER MIRROR SENSOR SUPPLY

9

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

10

-

-

11

-

-

12

Z944 20BK

GROUND

13

C917 20DB/YL

PASSENGER MIRROR HEATER GROUND

14

-

-

15

-

-

16

-

-

17

P66 20DG/YL

PASSENGER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

21

G776 20VT/OR

PASSENGER DOOR LOCK SWITCH RETURN

22

-

-

MODULE-OCCUPANT CLASSIFICATION C1 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A956 20RD/LB

FUSED B(+)

2

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

D55 20WT/OR

CAN B BUS (+)

5

D54 20WT

CAN B BUS (-)

6

-

-

7

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

8

-

-

9

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

10

Z917 20BK/VT

GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

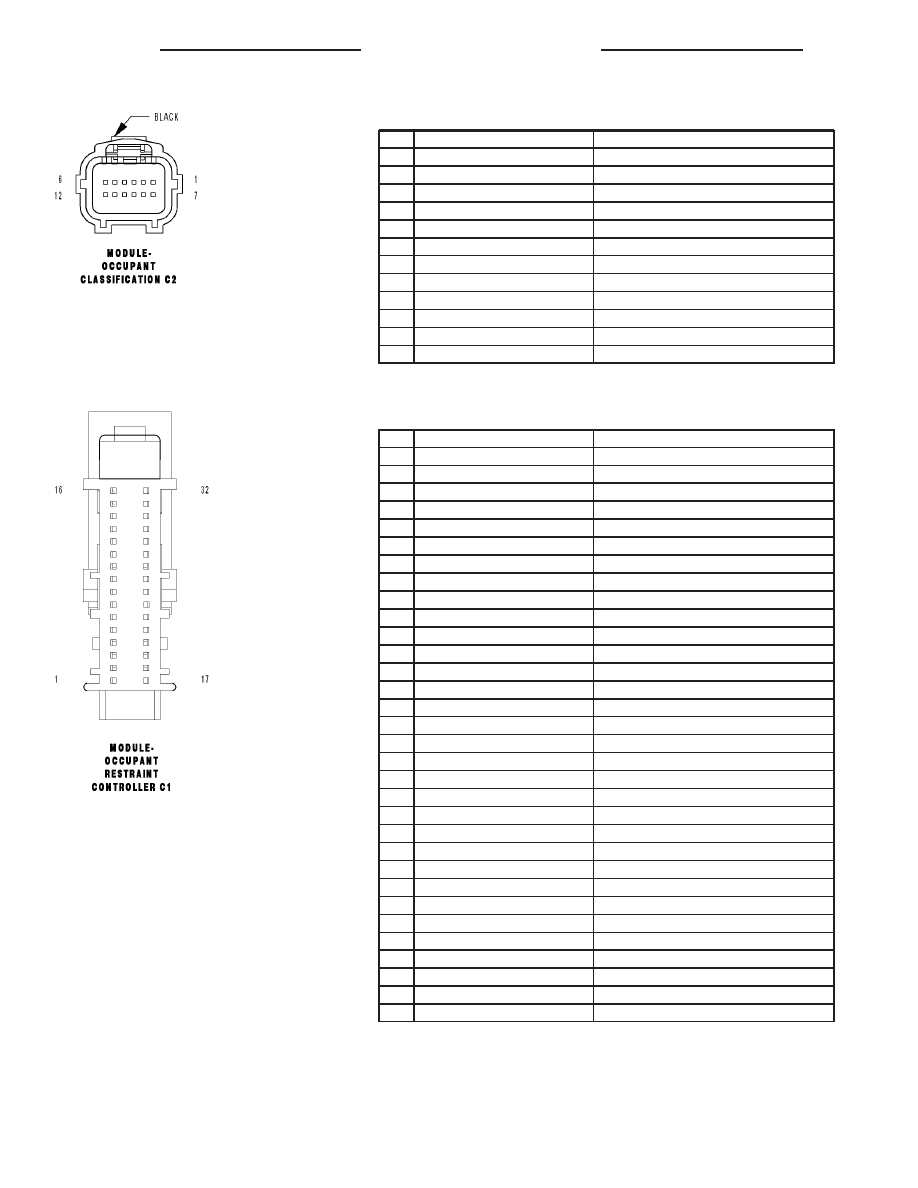

MODULE-OCCUPANT CLASSIFICATION C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLTS

2

R264 20VT/LB

PASSENGER SEAT POSITION SENSOR VOLTAGE

3

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

4

-

-

5

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

6

-

-

7

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8

-

-

9

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

10

-

-

11

R262 20WT/LB

PASSENGER SEAT POSITION SENSOR DATA

12

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

10

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

11

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

12

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

13

R1 20LB/BR (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 2

14

R3 20LB/OR (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 1

15

R4 20OR/LB (SIDE AIRBAG)

RIGHT CURTAIN SQUIB 1 LINE 1

16

R2 20WT/LB (SIDE AIRBAG)

RIGHT CURTAIN SQUIB 1 LINE 2

17

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

Z104 20BK/LG

GROUND

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

R14 20TN/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

28

R16 20BR/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 GROUND

29

R15 20BR/GY (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

30

R13 20LG/BR (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

31

-

-

32

-

-

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

HB
