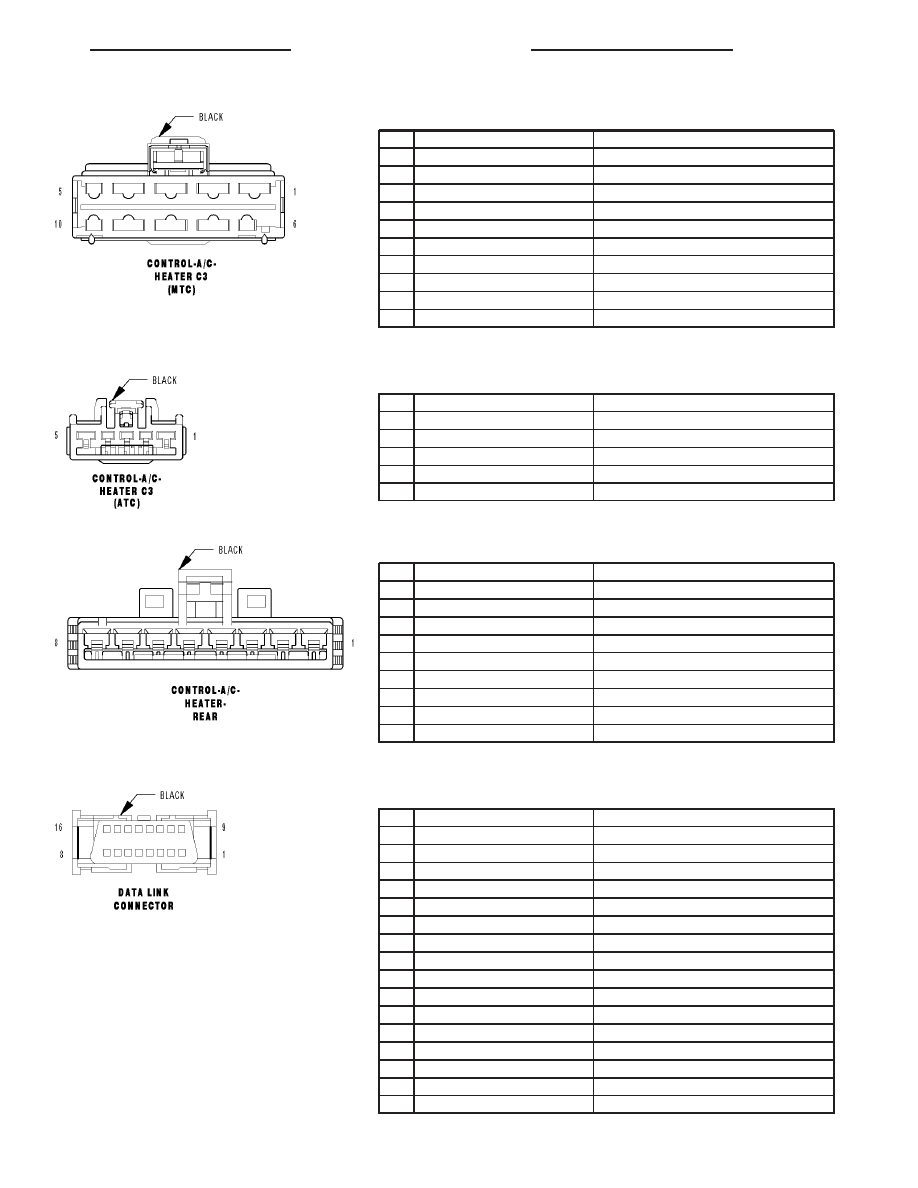

CONTROL-A/C-HEATER C3 (MTC) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/YL

FRONT BLOWER HIGH SPEED

2

-

-

3

C73 14DB/VT

FRONT BLOWER M2 SPEED

4

Z961 12BK

GROUND

5

-

-

6

-

-

7

-

-

8

-

-

9

C72 14DB/OR

FRONT BLOWER M1 SPEED

10

C71 16DB/BR

FRONT BLOWER LOW SPEED

CONTROL-A/C-HEATER C3 (ATC) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z928 14BK

GROUND

2

C151 16DB/PK

REAR BLOWER LOW SPEED

3

-

-

4

C152 14LG/PK

REAR BLOWER MEDIUM SPEED

5

C153 14BR/DB

REAR BLOWER HIGH SPEED

CONTROL-A/C-HEATER-REAR - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

E10 20OR/DG

ILT-DIMMING REAR HVAC

2

C803 14OR/LB

REAR BLOWER MEDIUM

3

C804 16DB/VT

REAR BLOWER LOW

4

F504 14GY/PK (ATC)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

C50 14DB/OR (MTC)

REAR BLOWER CONTROL FEED

5

C802 14LB/RD

REAR BLOWER HIGH

6

C931 20DB/WT

REAR BLEND SENSE RETURN

7

C800 20DB/GY

REAR BLEND SENSE SUPPLY

8

C22 20LB/WT

REAR BLEND SENSE

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

D52 20WT/PK

CAN C DIAGNOSTIC (+)

7

D21 20WT/GY

SCI TRANSMIT (PCM)

8

-

-

9

D16 20WT/PK

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/BR

SCI RECEIVE (PCM)

13

-

-

14

D51 20PK/RD

CAN C DIAGNOSTIC (-)

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A926 18RD

FUSED B(+)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

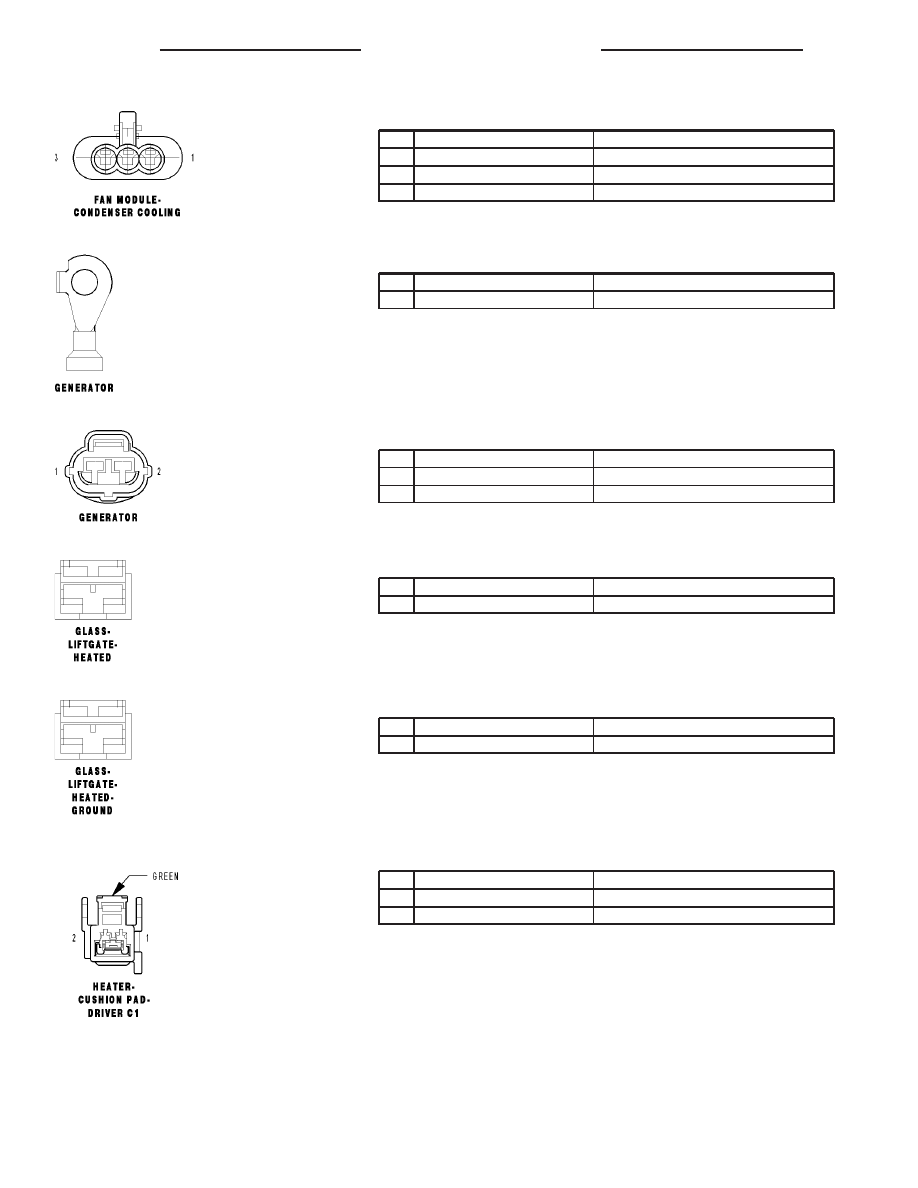

FAN MODULE-CONDENSER COOLING - 3 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

HIGH SPEED RADIATOR FAN RELAY OUTPUT

2

N24 12DG/DB

LOW SPEED RADIATOR FAN RELAY OUTPUT

3

Z823 12BK/DG

GROUND

GENERATOR - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 04RD

B(+)

GENERATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 18BR/GY

GEN FIELD CONTROL

2

Z20 18BK/RD

GROUND

GLASS-LIFTGATE-HEATED - 1 WAY

CAV

CIRCUIT

FUNCTION

1

C15 12DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

GLASS-LIFTGATE-HEATED-GROUND - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z255 12BK/WT

GROUND

HEATER-CUSHION PAD-DRIVER C1 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P187 18LG/BR

DRIVER SEAT HEATER B(+) DRIVER

2

Z971 16BK

GROUND

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

HB

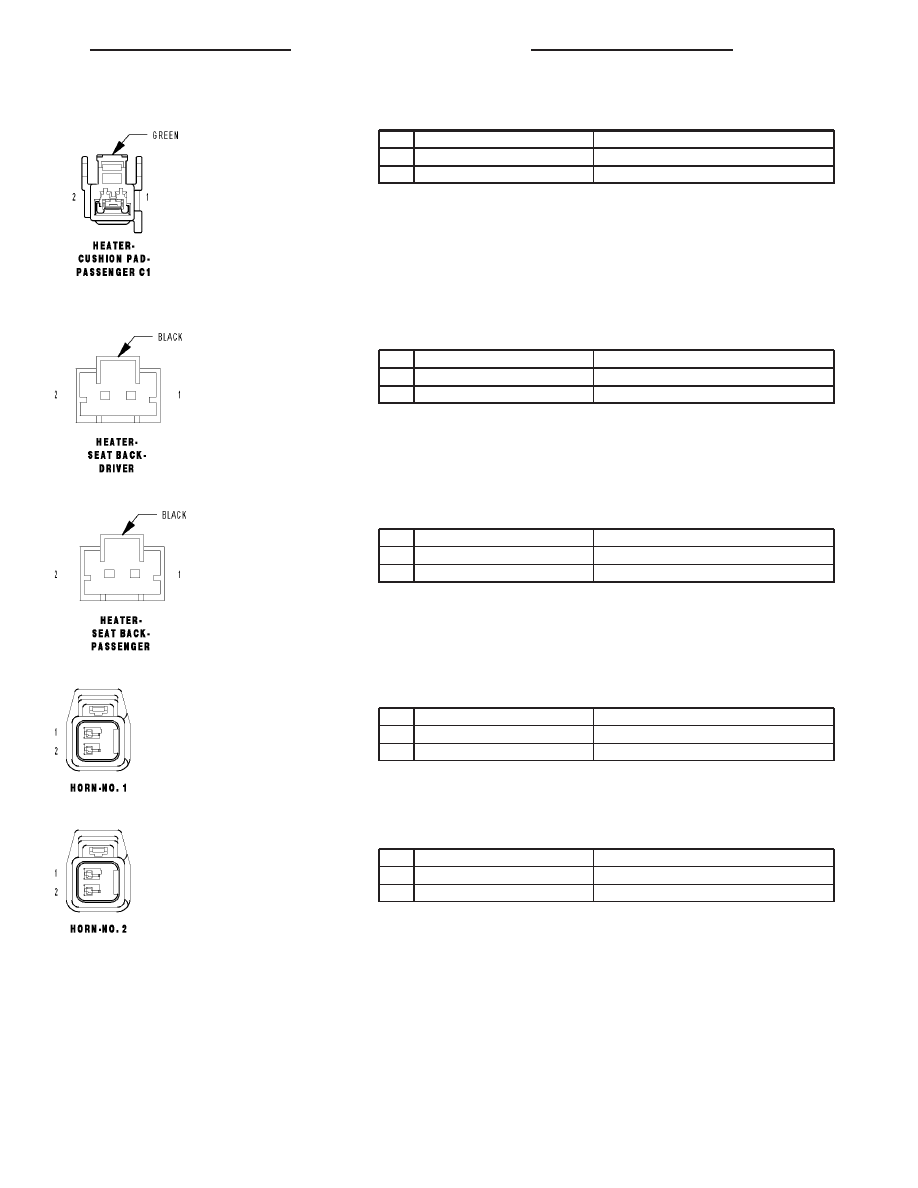

HEATER-CUSHION PAD-PASSENGER C1 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18LG/VT

PASSENGER SEAT HEATER B(+) DRIVER

2

Z972 16BK/LG

GROUND

HEATER-SEAT BACK-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z971 18YL

GROUND

2

P187 18YL

DRIVER SEAT HEATER B(+) DRIVER

HEATER-SEAT BACK-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z972 18YL

GROUND

2

P188 18YL

PASSENGER SEAT HEATER B(+) DRIVER

HORN-NO. 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z298 18BK/DB

GROUND

HORN-NO. 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z299 18BK/OR

GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

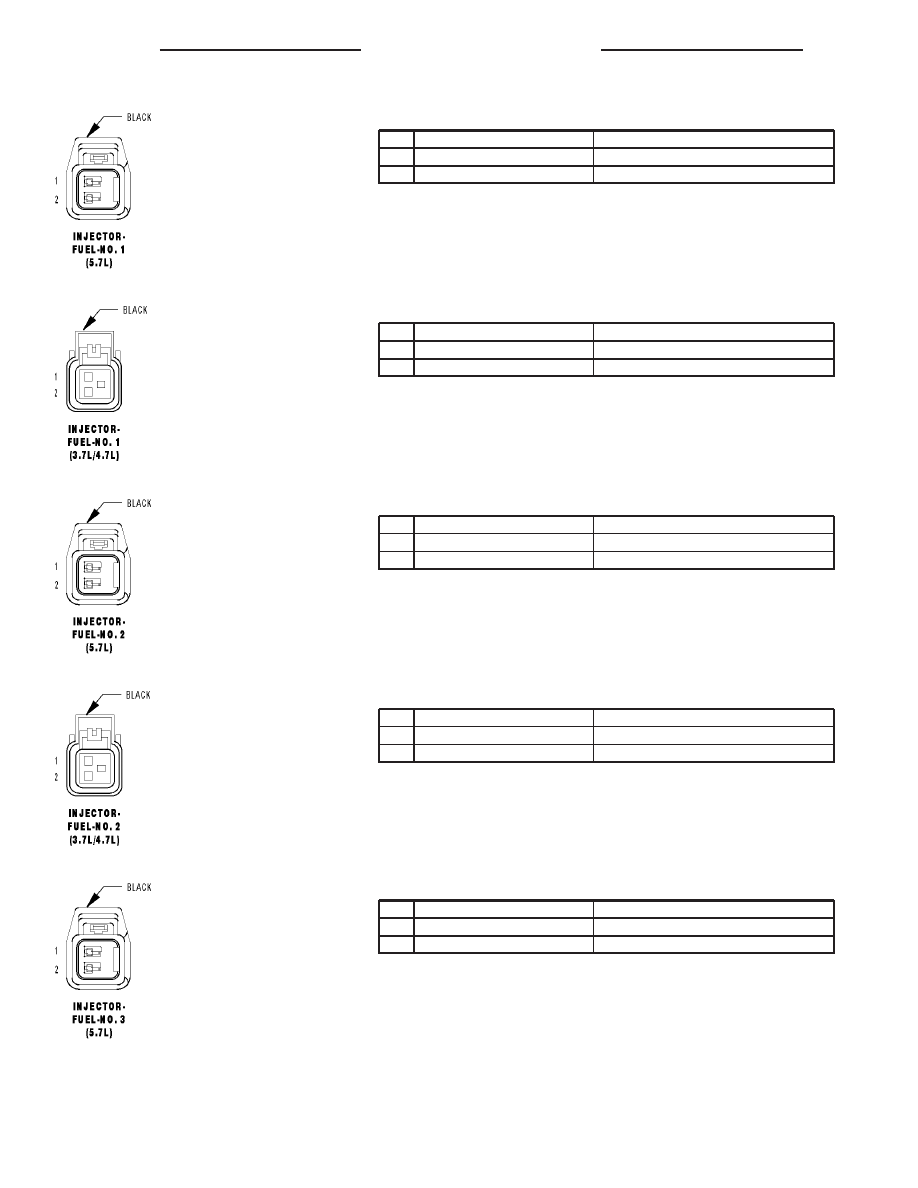

INJECTOR-FUEL-NO. 1 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18BR/YL

INJECTOR CONTROL NO. 1

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 1 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 16BR/YL

INJECTOR CONTROL NO. 1

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 2 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18BR/DB

INJECTOR CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 2 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 16BR/DB

INJECTOR CONTROL NO. 2

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 3 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18BR/LB

INJECTOR CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT
