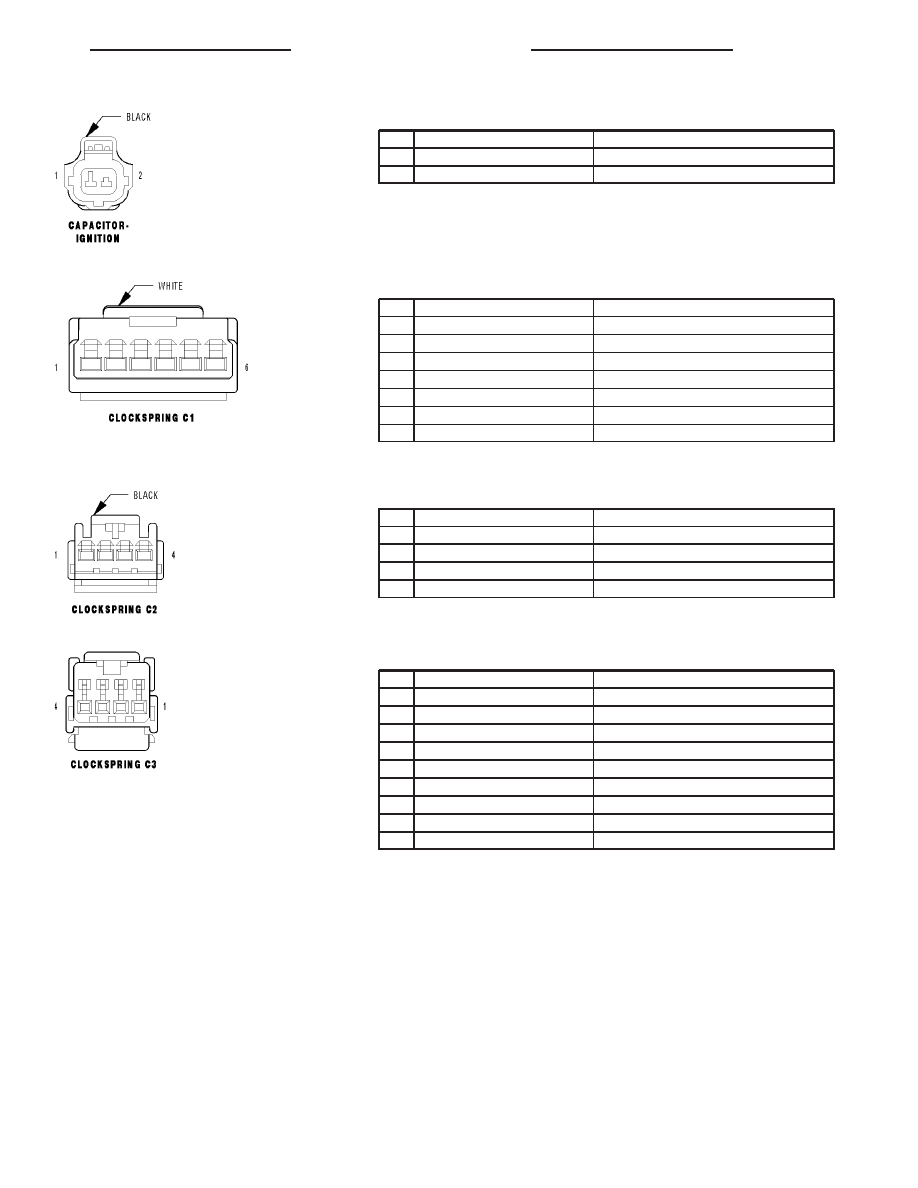

CAPACITOR-IGNITION - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A955 16RD

ASD RELAY OUTPUT

2

-

-

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT (REMOTE)

RADIO CONTROL MUX

2

G902 20VT/BR (REMOTE)

SWITCH MUX RETURN

3

V38 20VT/OR (5.7L)

S/C SWITCH NO. 2 SIGNAL

4

V37 20VT

S/C SWITCH NO. 1 SIGNAL

5

K900 20DB/DG (3.7L/4.7L)

SENSOR GROUND

5

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

6

X3 20DG/VT

HORN SWITCH SENSE

CLOCKSPRING C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20VT/LG

DRIVER SQUIB 2 LINE 2

2

R63 20VT/RD

DRIVER SQUIB 2 LINE 1

3

R43 20BR/LG

DRIVER SQUIB 1 LINE 2

4

R45 20OR/LG

DRIVER SQUIB 1 LINE 1

CLOCKSPRING C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

K900 22DB/DG (3.7L/4.7L)

SENSOR GROUND

2

K900 22DB/DG (3.7L/4.7L)

SENSOR GROUND

2

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

2

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

3

V37 22VT

S/C SWITCH NO. 1 SIGNAL

3

V37 22VT

S/C SWITCH NO. 1 SIGNAL

4

V38 22VT/OR

S/C SWITCH NO. 2 SIGNAL

4

V38 22VT/OR

S/C SWITCH NO. 2 SIGNAL

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

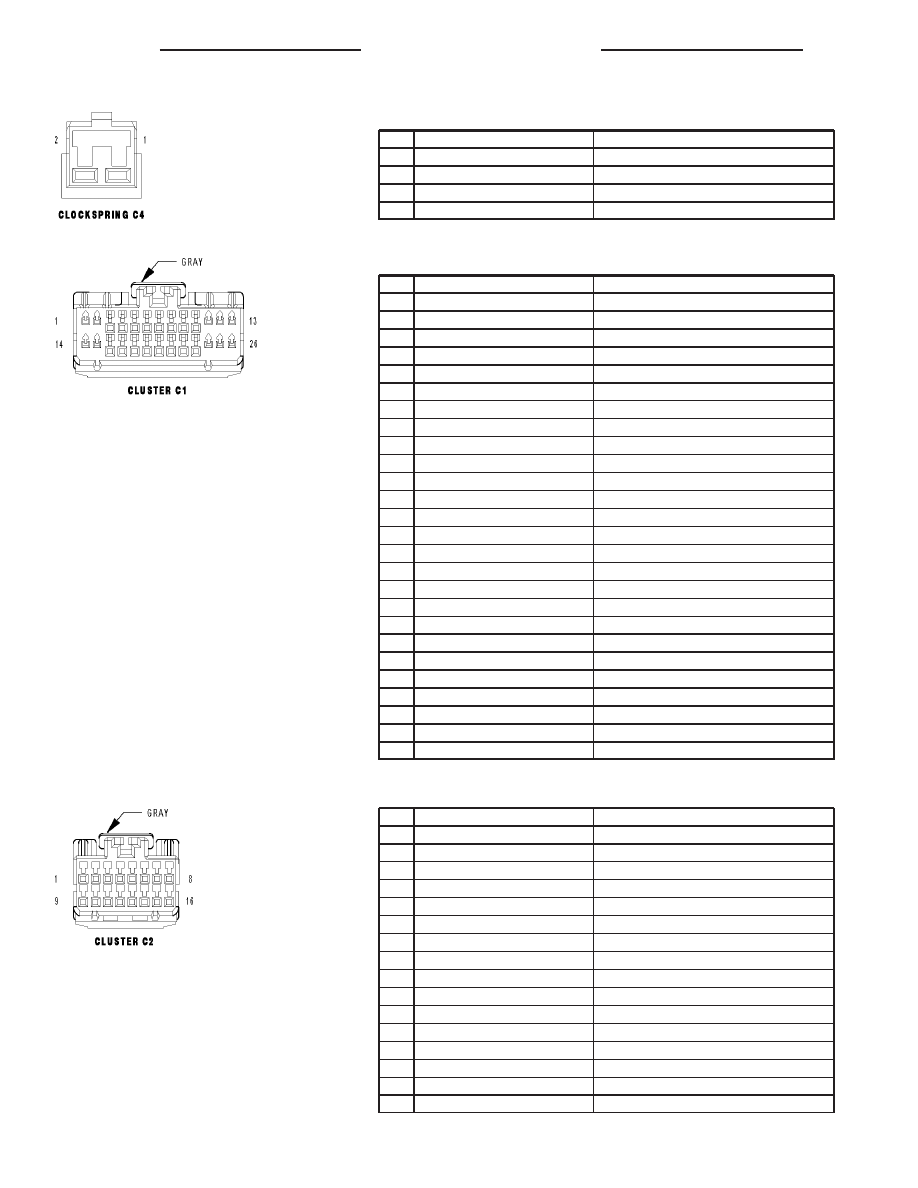

CLOCKSPRING C4 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G902 22VT/BR

SWITCH MUX RETURN

1

G902 22VT/BR

SWITCH MUX RETURN

2

X20 22GY/WT

RADIO CONTROL MUX

2

X20 22GY/WT

RADIO CONTROL MUX

CLUSTER C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

P392 16LG/DB

DOOR LOCK DRIVER RIGHT DOORS

3

B25 20DG/WT

PARK BRAKE SWITCH SENSE

4

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

5

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

6

G75 20VT (EXCEPT MEMORY)

DRIVER DOOR AJAR SWITCH SENSE

7

X20 22GY/WT (REMOTE AUDIO)

RADIO CONTROL MUX

8

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

9

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

10

X3 20DG/VT

HORN SWITCH SENSE

11

P5 16TN/OR

DOOR UNLOCK DRIVER LEFT REAR/LIFTGATE

12

P1 16TN/LG

DOOR UNLOCK DRIVER LEFT FRONT

13

A924 16RD/LG

FUSED B(+)

14

-

-

15

P393 16LG

DOOR LOCK DRIVER LEFT DOORS

16

W52 20BR/YL

FRONT WIPER SWITCH MUX

17

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (START)

18

G39 20VT/OR (HIGHLINE)

SUN SENSOR SIGNAL

19

-

-

20

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

21

K77 20BR/VT

5 VOLT SELECTOR SWITCH SUPPLY

22

P7 20LG/YL (HEATED SEATS)

DRIVER HEATED SEAT SWITCH MUX

23

P8 20LG/DG (HEATED SEATS)

PASSENGER HEATED SEAT SWITCH MUX

24

B30 20DG/OR

BTSI SOLENOID CONTROL

25

G778 18OR/RD

DOOR UNLOCK DRIVER RIGHT DOORS

26

A924 16RD/LG

FUSED B(+)

CLUSTER C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/RD

HIGH BEAM/FRONT WASHER SWITCH MUX

2

G160 20VT/LG (EXCEPT MEMORY)

PASSENGER DOOR LOCK SWITCH MUX

3

G161 20VT/DG (EXCEPT MEMORY)

DRIVER DOOR LOCK SWITCH MUX

4

E2 20OR/BR

PANEL LAMPS DRIVER

5

L307 20PK/RD

HEADLAMP SWITCH MUX

6

N5 20DB/WT

FUEL LEVEL SENSOR RETURN

7

-

-

8

L12 20WT/DB

TURN SIGNAL INPUT MUX

9

G939 20VT/DB (HIGHLINE)

SUN SENSOR RETURN

10

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

11

G902 20VT/BR

SWITCH MUX RETURN

12

K977 20BR/LG

MODE SELECT

13

D54 20WT

CAN B BUS (-)

14

D55 20WT/OR

CAN B BUS (+)

15

-

-

16

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

HB

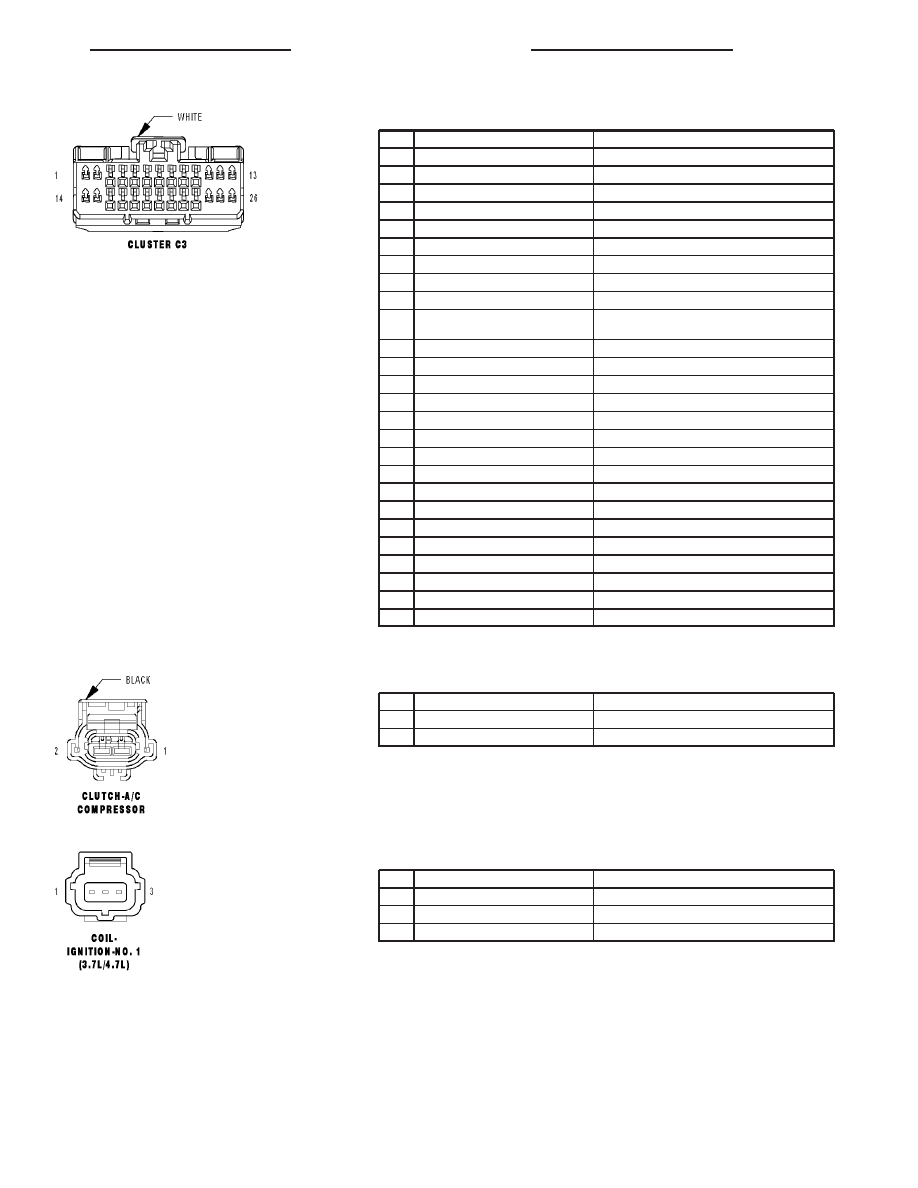

CLUSTER C3 - WHITE 26 WAY

CAV

CIRCUIT

FUNCTION

1

M28 20YL/TN

GLOVE BOX LAMP DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

E12 20OR/GY

ILT-DIMMING HVAC

7

E10 20OR/DG

ILT-DIMMING REAR HVAC

8

E11 20OR/WT

ILT-DIMMING 4X4

9

E19 20OR/BR

ILT-DIMMING HEADLAMP SWITCH

10

E33 20OR (EXCEPT BASE)

ILT-DIMMING CENTER BEZEL/HEATED SEAT
SWITCHES

11

M22 20YL/OR

COURTESY LAMPS DRIVER

12

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

F1 20PK/DG

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

14

A117 18RD/DG

FUSED B(+)

15

A117 18RD/DG

FUSED B(+)

16

G95 20VT/BR

4WD NEUTRAL INDICATOR

17

G121 18VT

IGNITION SWITCH OUTPUT RUN SENSE

18

P81 20TN/OR (HEATED SEATS)

DRIVER HEATED SEAT LOW INDICATOR DRIVER

19

P82 20TN/LB (HEATED SEATS)

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

20

P84 20TN/DG (HEATED SEATS)

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

21

P83 20TN/WT (HEATED SEATS)

DRIVER HEATED SEAT HIGH INDICATOR DRIVER

22

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

23

G74 20VT/WT (EXCEPT MEMORY)

PASSENGER DOOR AJAR SWITCH SENSE

24

F983 16PK/VT

IGNITION SWITCH OUTPUT (RUN-ACC)

25

A920 16OR/RD

FUSED B(+)

26

Z948 20BK

GROUND

CLUTCH-A/C COMPRESSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/GY

A/C CLUTCH RELAY OUTPUT

2

Z153 20BK/GY

GROUND

COIL-IGNITION-NO. 1 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K19 16LB/RD

COIL CONTROL NO. 1

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

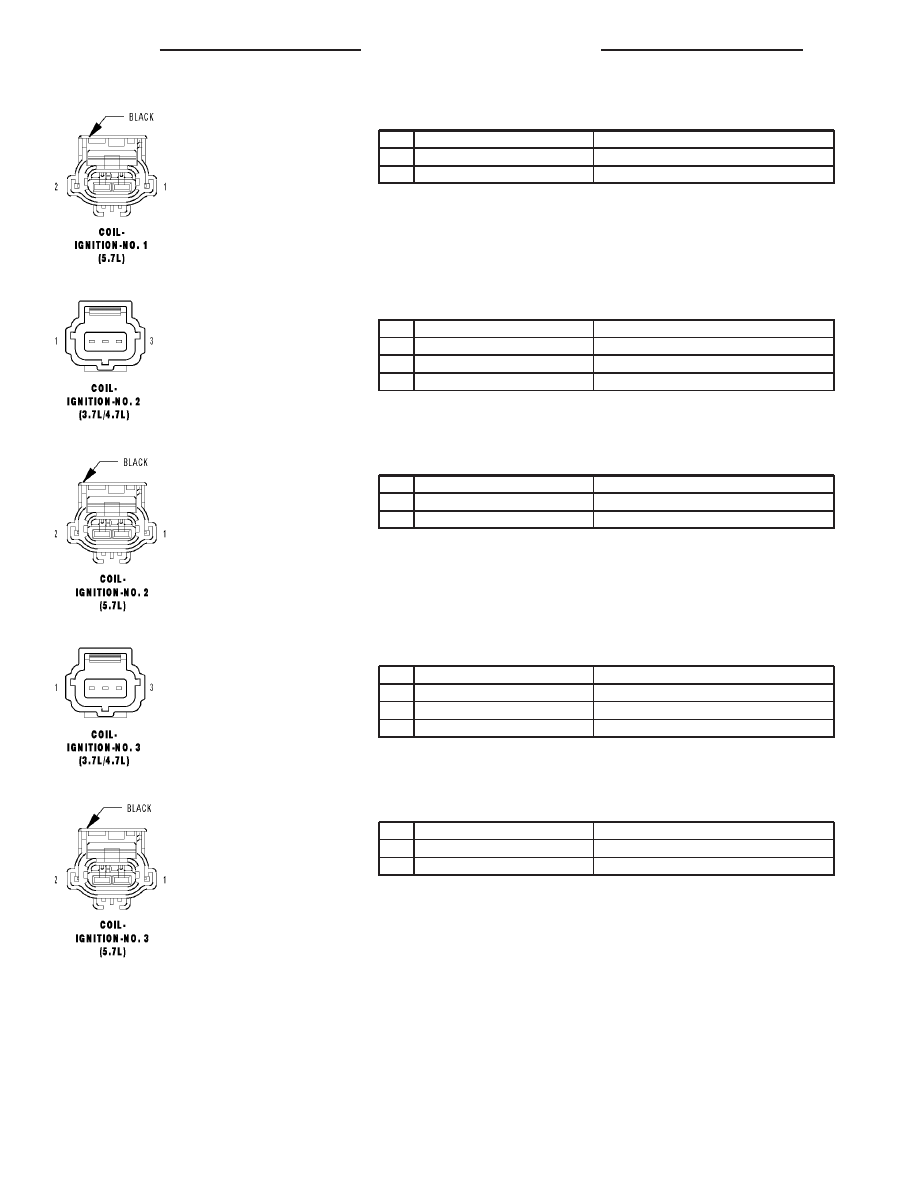

COIL-IGNITION-NO. 1 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K19 18DB/DG

COIL CONTROL NO. 1

COIL-IGNITION-NO. 2 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 16DB/TN

COIL CONTROL NO. 2

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 2 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K17 18DB/TN

COIL CONTROL NO. 2

COIL-IGNITION-NO. 3 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16VT/RD

COIL CONTROL NO. 3

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 3 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K18 18DB/OR

COIL CONTROL NO. 3

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

HB
