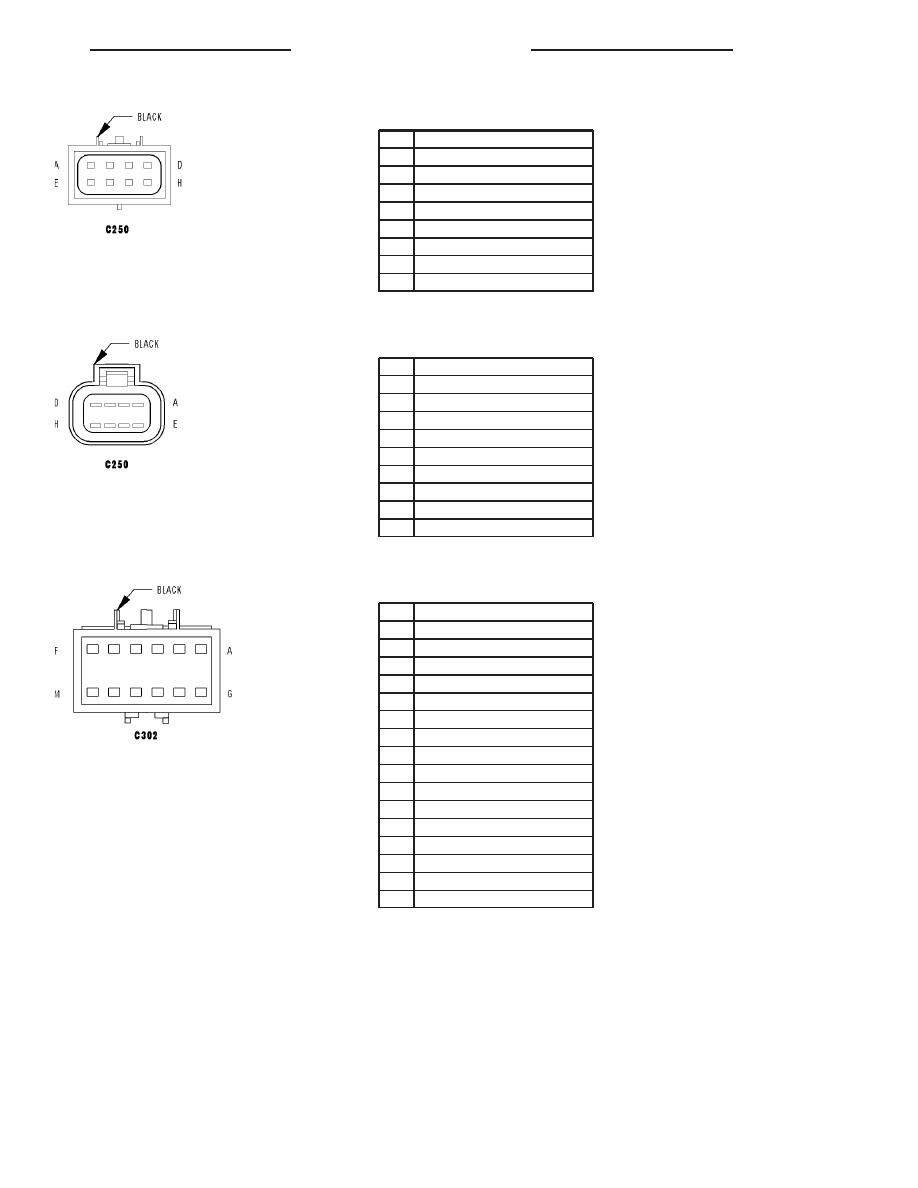

C250 - BLACK (LEFT SEAT SIDE)

CAV

CIRCUIT

A

R261 20LB/WT

B

R263 20LB/VT

C

Z971 16BK

D

A940 12RD/GY

E

Z930 12BK/LB

F

R57 20LG/GY

G

R59 20LG/TN

H

P187 18LG/BR

C250 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

R261 20LB/WT

B

R263 20LB/VT

C

Z971 14BK (EXCEPT MEMORY)

C

Z971 18BK (MEMORY)

D

A940 12RD/GY

E

Z930 12BK/LB

F

R57 20LG/GY

G

Z949 20BK

H

P187 18LG/BR

C302 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

F307 18LB/PK

B

Z738 18BK/WT

C

E10 20OR/DG

D

C152 14LG/PK (SLT)

D

C803 20OR/LB (SLT+)

E

C151 16DB/PK (SLT)

E

C804 20DB/VT (SLT+)

F

C50 14DB/OR (SLT)

F

F504 20GY/PK (SLT+)

G

C153 14BR/DB (SLT)

G

C802 20LB/RD (SLT+)

H

-

J

-

K

C800 20DB/GY

L

C22 20LB/WT

M

C931 20DB/WT

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

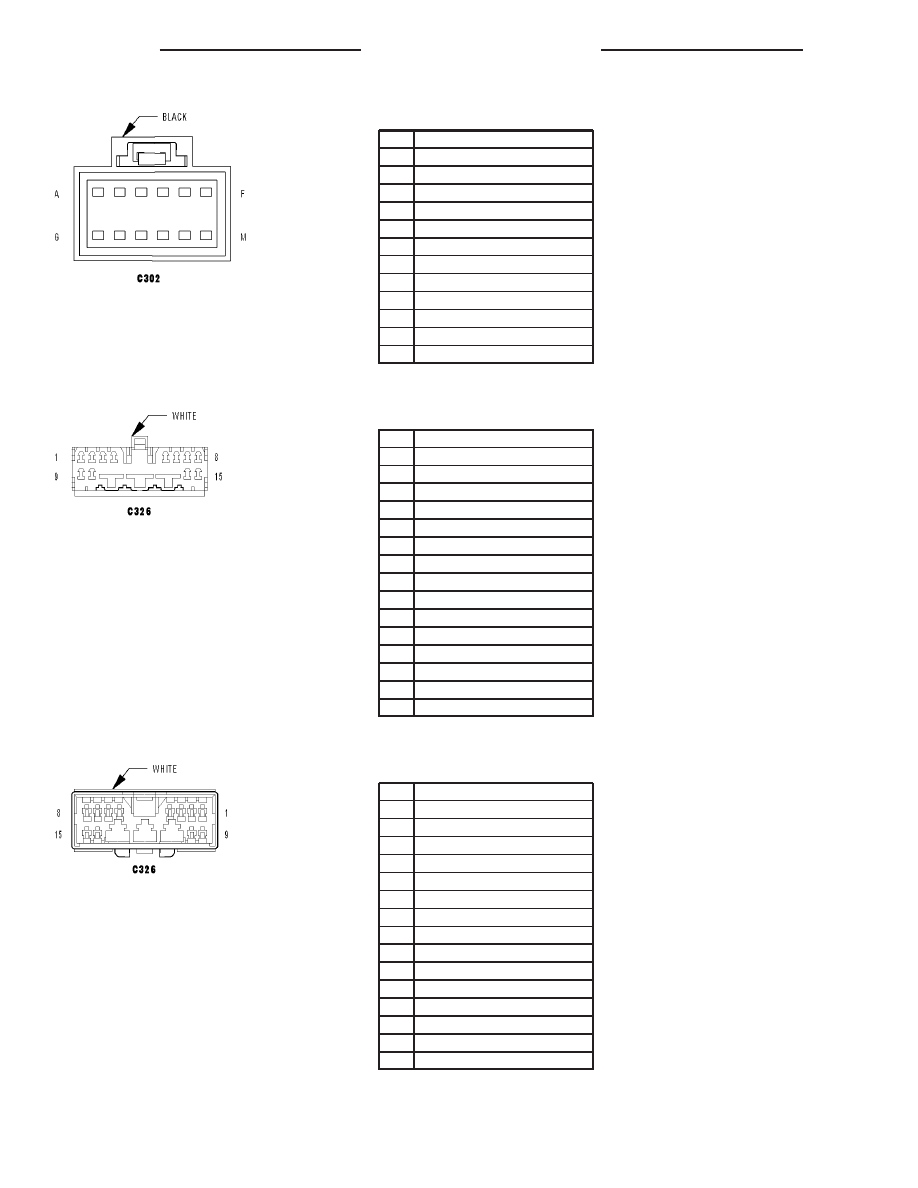

C302 - BLACK (CONSOLE SIDE)

CAV

CIRCUIT

A

F307 18LB/PK

B

Z738 18BK/WT

C

E10 20OR/DG

D

C803 14OR/LB

E

C804 16DB/VT

F

F504 14GY/PK

G

C802 14LB/RD

H

-

J

-

K

C800 20DB/GY

L

C22 20LB/WT

M

C931 20DB/WT

C326 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

Z945 18BK

2

W13 16LG/BR

3

W17 18BR/LG

4

Z922 20BK

5

L50 18WT/TN

6

M22 20YL/OR

7

L77 20PK/RD

8

G78 20VT/OR

9

P5 16TN/OR

10

-

11

Z255 12BK/WT

12

P393 16LG

13

C15 12DB/WT

14

-

15

-

C326 - WHITE (LIFTGATE SIDE)

CAV

CIRCUIT

1

Z945 18BK

2

W13 16LG/BR

3

W17 18BR/LG

4

Z922 20BK/PK

5

L50 18WT/TN

6

M22 20YL/OR

7

L77 20PK/RD

8

G78 20VT/OR

9

P5 16TN/OR

10

-

11

Z255 12BK/WT

12

P393 16LG

13

C15 12DB/WT

14

-

15

-

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

HB

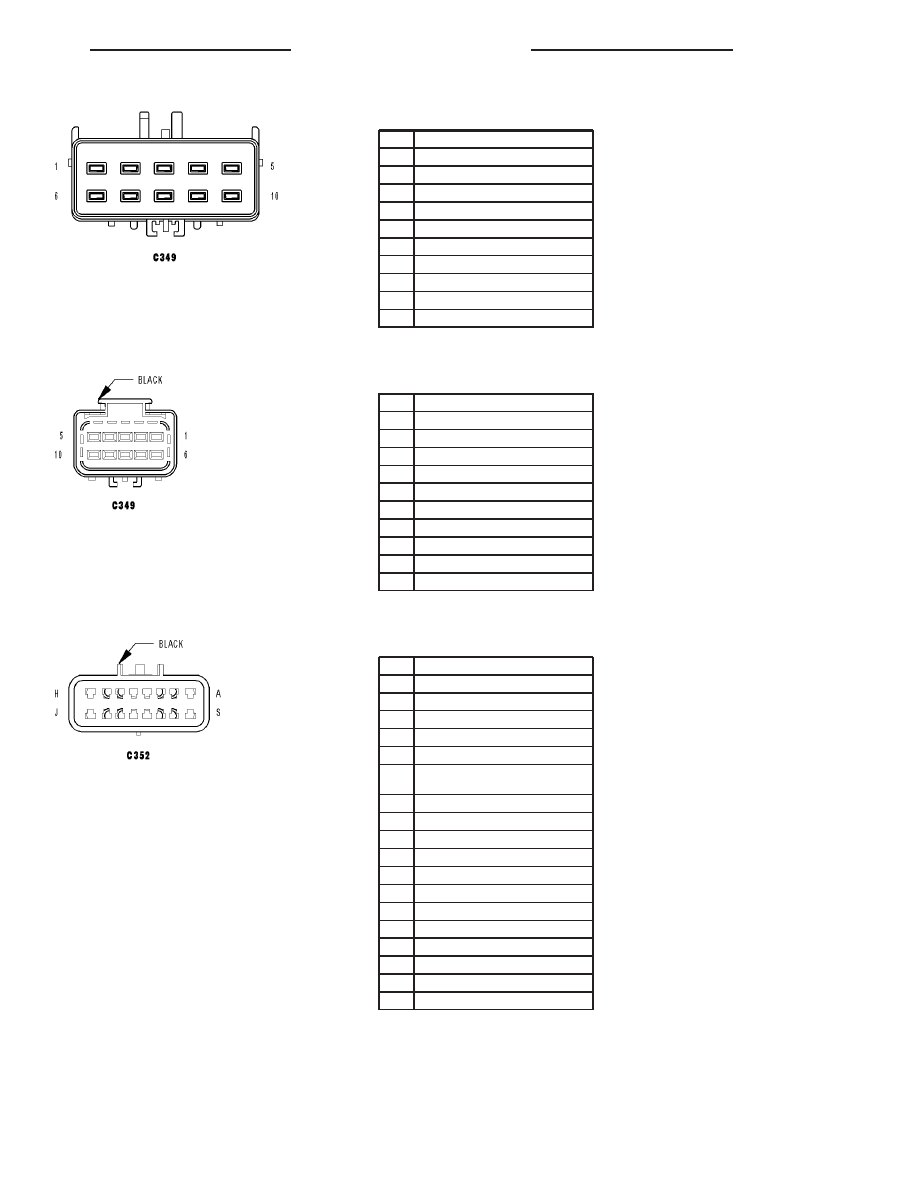

C349 - (HVAC SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C154 20LB/OR

3

C54 20LB/YL

4

C153 14DB/BR

5

C152 14LB/LG

6

C151 16LB/DG

7

-

8

C51 14LB/BR

9

-

10

-

C349 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C154 20LB/OR

3

C54 20YL/LB

4

C153 14BR/DB

5

C152 14LG/PK

6

C151 16DB/PK

7

-

8

C51 14BR/RD

9

-

10

-

C352 - BLACK (CHASSIS SIDE)

CAV

CIRCUIT

A

L673 20YL (TRAILER TOW)

B

N1 18DB/OR

C

L1 18WT/LG (TRAILER TOW)

D

B22 20DG/YL (EXCEPT TRAILER TOW)

D

B3 20DG/YL (TRAILER TOW)

E

B222 20DG/WT (EXCEPT TRACTION
CONTROL)

E

B4 20LG/GY (TRACTION CONTROL)

F

N4 20DB/YL

G

Z938 18BK

H

A100 18RD/VT (TRAILER TOW)

J

L674 20LG (TRAILER TOW)

K

L76 20PK/RD (TRAILER TOW)

L

N5 20DB/WT

M

K107 20VT/WT

N

K106 20VT/LB

P

B1 20DG/DB (TRACTION CONTROL)

R

B2 20DG/LB (TRACTION CONTROL)

S

B400 14DG (TRAILER TOW)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

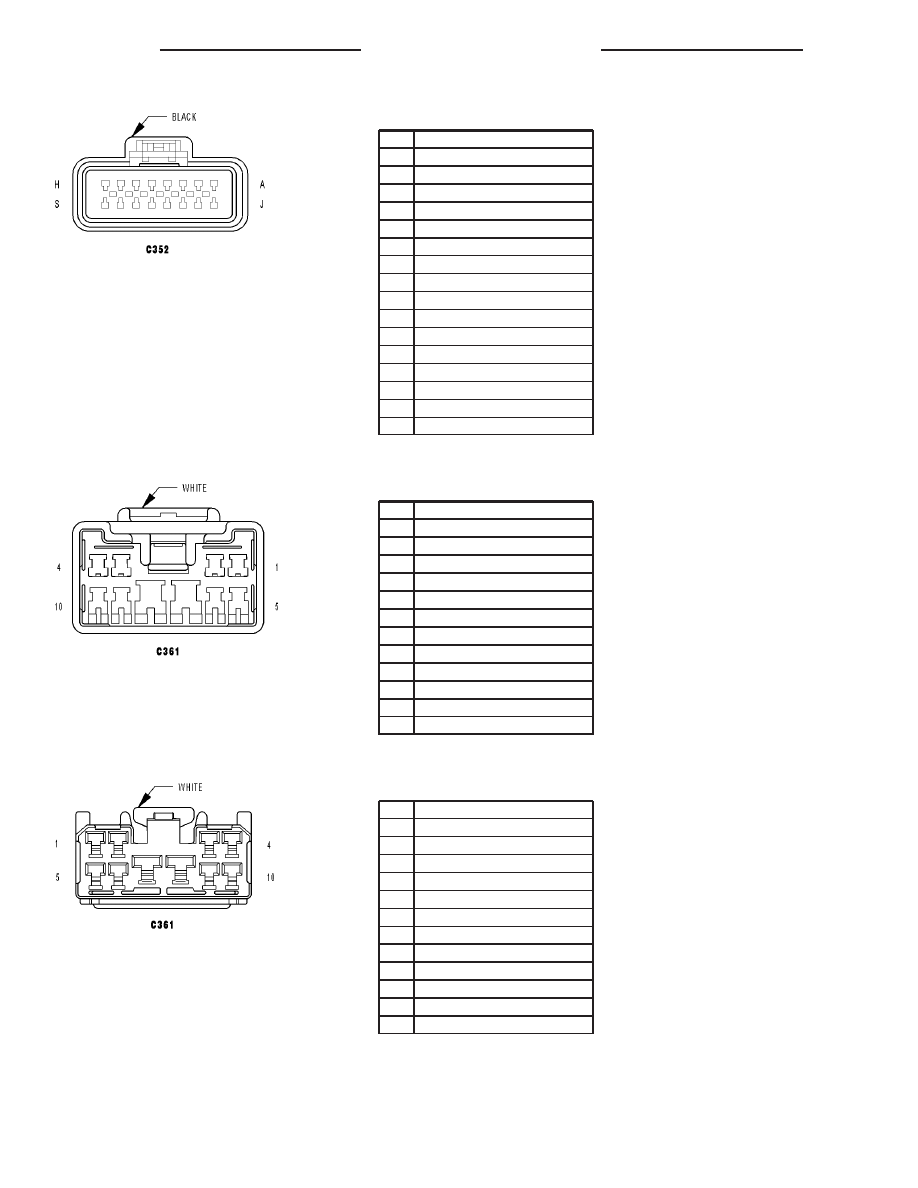

C352 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A

L673 18YL

B

N1 18DB/OR

C

L1 18WT/LG

D

B3 20DG/YL

E

B4 20LG/GY

F

N4 20DB/YL

G

Z938 18BK

H

A100 18RD/VT

J

L674 18LG

K

L76 20PK/RD

L

N5 20DB/WT

M

K107 20VT/WT

N

K106 20VT/LB

P

B1 20DG/DB

R

B2 20DG/LB

S

B400 14DG

C361 - WHITE (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

G160 20VT/LG

2

Z944 20BK

3

Q15 14OR/LB

4

Q16 14WT/DG

5

Q26 14OR

6

X54 20GY (BASE AUDIO)

6

X202 20DG/VT (PREMIUM AUDIO)

7

X56 20GY/BR (BASE AUDIO)

7

X292 20DG/YL (PREMIUM AUDIO)

8

-

9

-

10

-

C361 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

G160 20VT/LG

2

Z944 20BK

3

Q15 14OR/LB

4

Q16 14WT/DG

5

Q26 14OR

6

X54 20GY (BASE AUDIO)

6

X202 20DG/VT (PREMIUM AUDIO)

7

X56 20GY/BR (BASE AUDIO)

7

X292 20DG/YL (PREMIUM AUDIO)

8

-

9

-

10

-

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

HB
