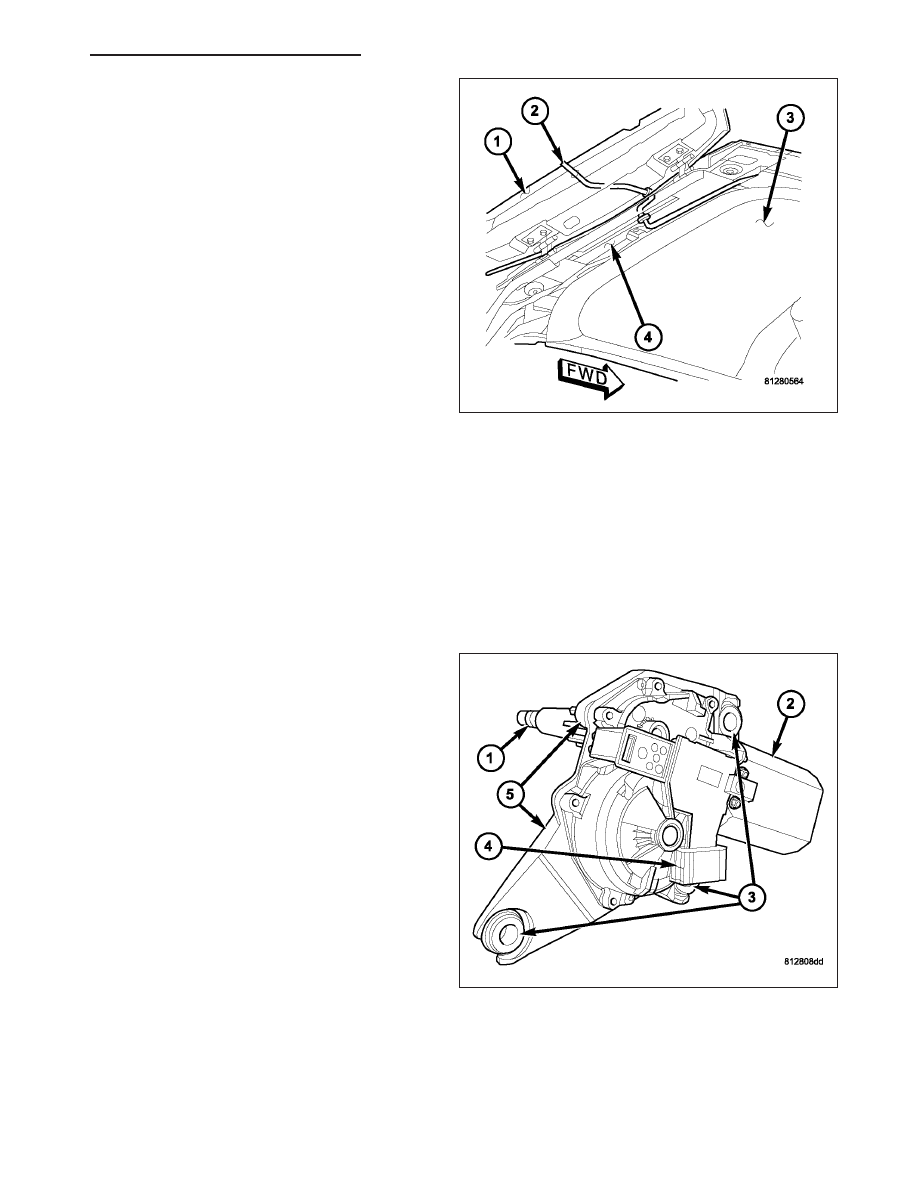

The headliner hose (2) is secured above the headliner
(3) from the A-pillar to the upper liftgate opening inner
panel (4). Near the center of the liftgate opening the
hose passes through a clearance hole in the liftgate
opening outer panel and through a rubber grommet in
a hole in the upper liftgate panel to the rear washer
nozzle.

Washer hose is available for service only as roll stock,
which must then be cut to length. The molded plastic
washer hose fittings and routing clips cannot be
repaired. If these fittings or clips are faulty or dam-
aged, they must be replaced.

OPERATION

Washer fluid in the washer reservoir is pressurized and fed by the washer pump/motor unit through the rear washer
system plumbing and fittings to the rear washer nozzle located on the liftgate outer panel above the liftgate glass.
Whenever routing the washer hose or a wire harness containing a washer hose, it must be routed away from hot,
sharp, or moving parts; and, sharp bends that might pinch the hose must be avoided.

MOTOR-REAR WINDOW WIPER

DESCRIPTION

The rear wiper motor (2) is concealed within the lift-
gate, below the liftgate glass and behind the liftgate
inner trim panel. The end of the motor output shaft (1)
that extends through the liftgate outer panel to drive
the rear wiper arm and blade is the only visible com-
ponent of the rear wiper motor. A rubber bezel and
grommet is engaged within the output shaft hole of the
liftgate outer panel and seals the output shaft where it
passes through the panel. An integral connector
receptacle (4) connects the rear wiper motor to the
vehicle electrical system through a dedicated take out
and connector of the liftgate wire harness. The rear
wiper motor consists of the following major compo-
nents:

•

Bracket (5) - The rear wiper motor bracket con-
sists of a molded plastic mounting plate for the
wiper motor that is secured with screws to the
wiper motor housing, and through three rubber
isolators (3) to the liftgate inner panel.

•

Motor - The single-speed permanent magnet
rear wiper motor is secured with screws to the rear wiper motor bracket. The wiper motor includes an integral
transmission, a motor output shaft, an automatic resetting circuit breaker, and the rear wiper motor park switch.

The rear wiper motor cannot be adjusted or repaired. If any component of the motor is faulty or damaged, the entire
rear wiper motor unit must be replaced. The motor output shaft bezel and grommet, nut, and nut cover are available
for individual service replacement.

HB

REAR WIPERS/WASHERS - SERVICE INFORMATION

8R - 83

OPERATION

The rear wiper motor operation is controlled by the rear wiper relay, which controls battery current flow to the rear
wiper motor brushes based upon control outputs from the Front Control Module (FCM). The FCM uses internal
programming, hard wired outputs from the rear wiper motor park switch, and electronic messages received over the
Controller Area Network (CAN) data bus from the ElectroMechanical Instrument Cluster (EMIC) and from rear wiper
and washer switches in the heater-A/C control to determine when to energize or de-energize the rear wiper relay.

The rear wiper motor park switch is a single pole, single throw, momentary switch within the wiper motor that is
mechanically actuated by the wiper motor transmission components. The park switch alternately closes and opens
a path to ground for the rear wiper motor control circuit input to the FCM, depending upon the position of the rear
wiper blade on the liftgate glass. This feature allows the FCM to monitor the number of rear wiper motor cycles, as
well as to keep the rear wiper relay energized long enough for the motor to complete its current wipe cycle after the
wiper system or the ignition has been turned Off, and to park the wiper blade in the lowest portion of the wipe
pattern.

The rear wiper motor is grounded at all times through a take out with an eyelet terminal connector in the body wire
harness that is secured to a ground location in the passenger compartment. The automatic resetting circuit breaker
protects the motor from overloads. The rear wiper motor transmission converts the rotary output of the wiper motor
to the back and forth wiping motion of the rear wiper arm and blade on the liftgate glass.

The hard wired inputs and outputs of the rear wiper motor may be diagnosed using conventional diagnostic tools
and methods. Refer to the appropriate wiring information. However, conventional diagnostic methods may not prove
conclusive in the diagnosis of the EMIC, the FCM, the heater-A/C control, CAN data bus, or the electronic message
inputs used to control rear wiper motor operation. The most reliable, efficient, and accurate means to diagnose the
EMIC, the FCM, the heater-A/C control, the CAN data bus, and the electronic message inputs and outputs that
control rear wiper motor operation requires the use of a diagnostic scan tool. Refer to the appropriate diagnostic
information.

REMOVAL

1. Disconnect and isolate the battery negative cable.

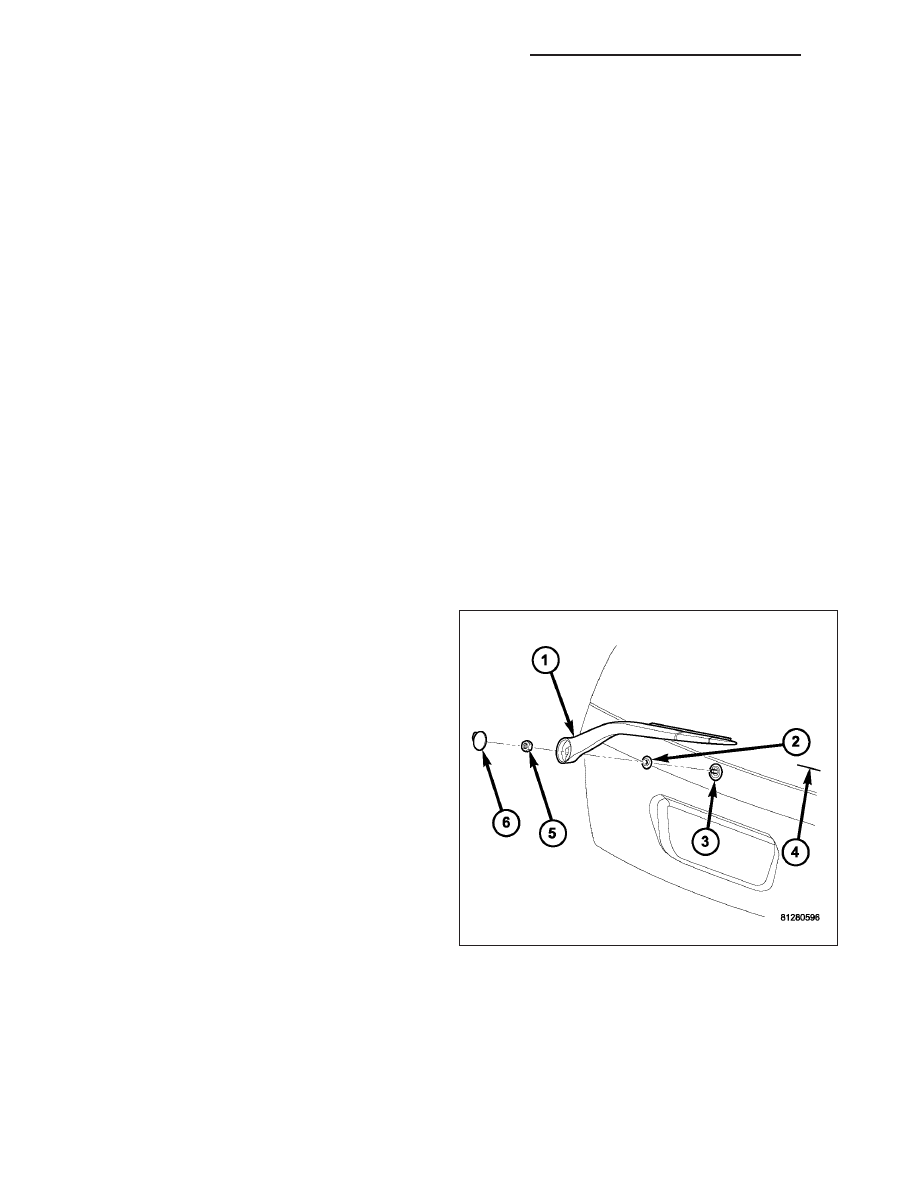

2. Remove the rear wiper arm (1) from the rear wiper

motor output shaft (3). (Refer to 8 - ELECTRICAL/
REAR WIPERS/WASHERS/REAR WIPER ARM -
REMOVAL).

3. Remove the bezel and rubber grommet (2) on the

outer liftgate panel from the output shaft bezel.Be
certain to take proper precautions to protect
the outer liftgate panel and its paint finish from
damage during this procedure.

8R - 84

REAR WIPERS/WASHERS - SERVICE INFORMATION

HB

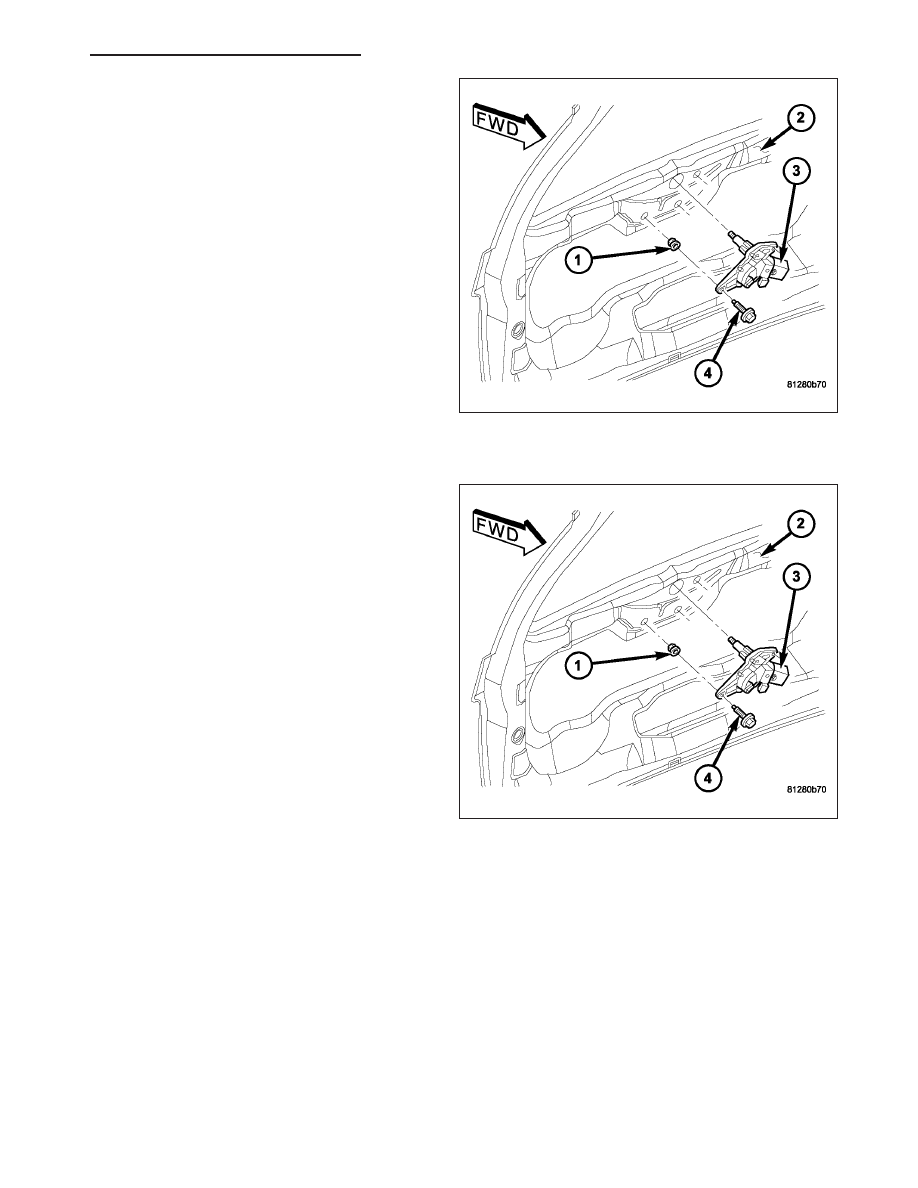

4. Remove the trim panel from the liftgate inner panel

(2). (Refer to 23 - BODY/DECKLID/HATCH/LIFT-
GATE/TAILGATE/TRIM PANEL - REMOVAL).

5. Disconnect the wire harness connector from the

rear wiper motor (3).

6. Remove the three screws (4) that secure the motor

mounting bracket to the liftgate inner panel.

7. Remove the motor from the liftgate.

INSTALLATION

1. Check to be certain that the three rivet nuts (1)

used to secure the rear wiper motor and bracket
unit (3) are properly installed in the liftgate inner
panel (2), and that they are in good condition.

2. Position the motor into the liftgate as a unit.

3. Install and tighten three screws (4) that secure the

mounting bracket to the liftgate. Tighten the screws
to 8 N·m (72 in. lbs.).

4. Reconnect the wire harness connector to the motor

connector receptacle.

5. Reinstall the trim panel onto the liftgate inner

panel. (Refer to 23 - BODY/DECKLID/HATCH/LIFT-
GATE/TAILGATE/TRIM PANEL - INSTALLATION).

HB

REAR WIPERS/WASHERS - SERVICE INFORMATION

8R - 85

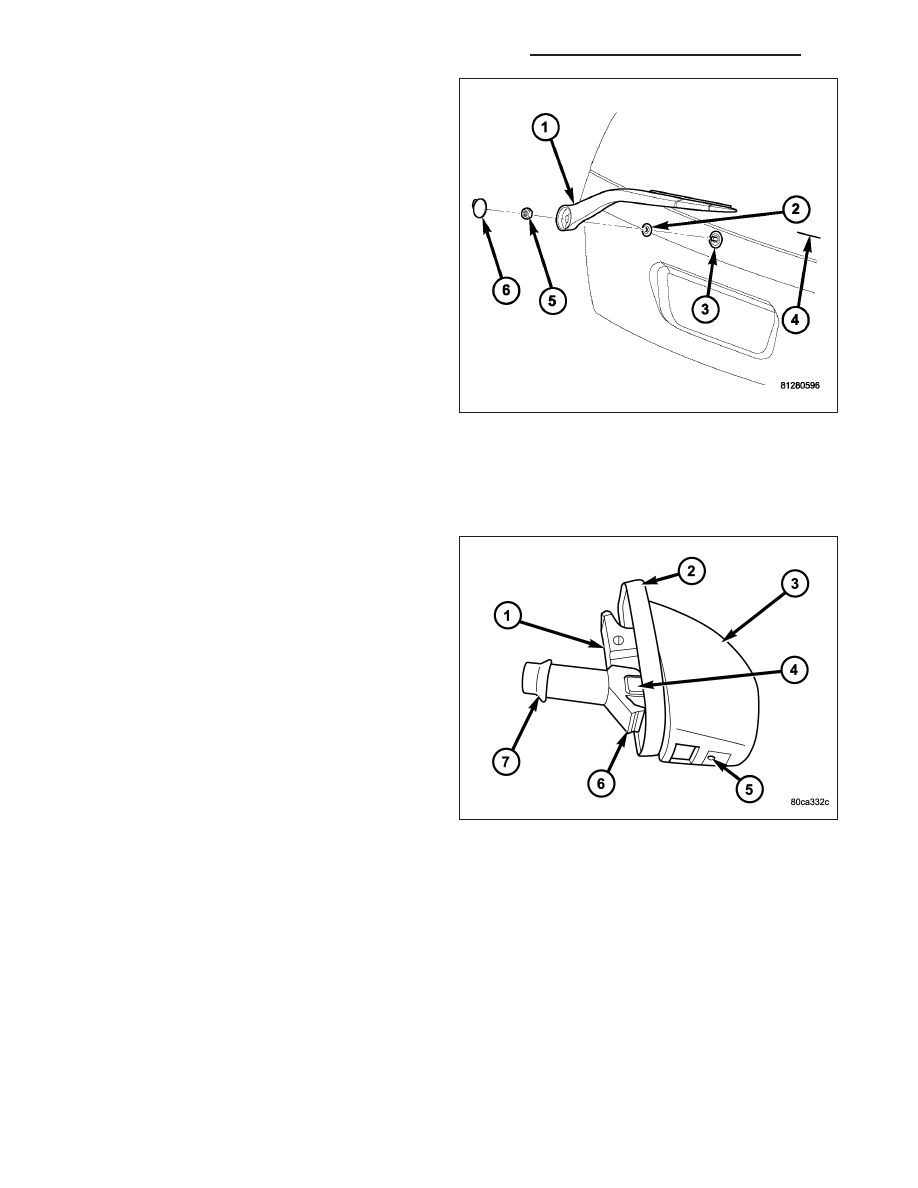

6. From the outside of the liftgate, install the rubber

bezel and grommet (2) over the motor output shaft
(3) and engage it in the mounting hole of the lift-
gate outer panel.

7. Reinstall the rear wiper arm onto the output shaft.

(Refer to 8 - ELECTRICAL/WIPERS/WASHERS/
WIPER ARMS - INSTALLATION).

8. Reconnect the battery negative cable.

NOZZLE-LIFTGATE WASHER

DESCRIPTION

The rear washer nozzle (3) is a fluidic-type unit con-
structed of molded plastic. The nozzle is secured by a
snap fit in a dedicated mounting hole in the liftgate
outer panel above the liftgate glass with the orifice (5)
aimed downward. A rubber gasket (2) seals the nozzle
to the outside of the liftgate panel. The back of the
nozzle includes an integral alignment feature (4), an
engagement tab (1), a latch feature (6) and the
washer plumbing nipple (7) which are all concealed
between the liftgate inner and outer panels when the
nozzle is installed.

The rear washer nozzle latch feature is a one time
component, and will be damaged if the nozzle is
removed from its mounting hole for service. The rear
washer nozzle unit cannot be adjusted or repaired. If
faulty or damaged, the entire nozzle unit must be
replaced.

OPERATION

The rear washer nozzle is designed to dispense washer fluid into the wiper pattern area on the outside of the lift-
gate glass. Pressurized washer fluid is fed to the nozzle from the washer reservoir by the washer pump/motor unit
through a single hose, which is attached to a barbed nipple on the back of the rear washer nozzle. A fluidic matrix
within the washer nozzle causes the pressurized washer fluid to be emitted from the nozzle orifice as an oscillating
stream to more effectively cover a larger area of the glass to be cleaned.

REMOVAL

NOTE: The rear washer nozzle latch feature is a one time component, and will be damaged if the nozzle is
removed from its mounting hole for service. If removed from its mounting hole for any reason, the rear
washer nozzle must be replaced with a new unit.
